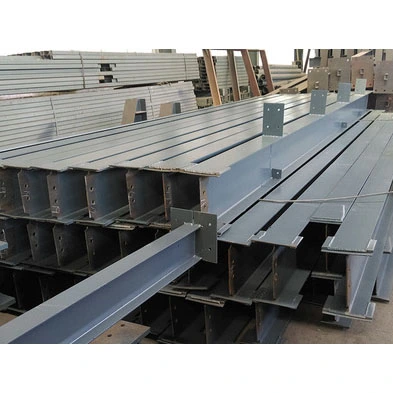

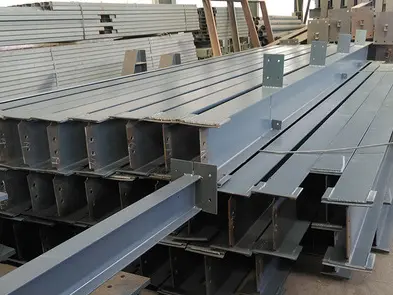

Boriti ya Steel ya Msaada wa Miundo ya Sekondari

Usambazaji wa mizigo katika mezzanines ya chuma huhusisha utaratibu wa hatua mbili: mihimili ya msingi huauni mizigo ya wima kutoka kwa safuwima, huku mihimili ya pili ya miundo ya chuma yenye usaidizi hufanya kama vipengele vya pili vya kubeba mizigo, kuziba mapengo ya kubeba mizigo kati ya mihimili ya msingi. Imeundwa kutoka kwa sehemu za kawaida zinazoviringishwa na moto au sehemu ndogo zilizochochewa, mihimili hii haihitaji michakato ya kutambua dosari ya hali ya juu inayotumika kwa mihimili ya msingi. Husawazisha usalama wa muundo na gharama za mradi na kukidhi mahitaji yaliyosambazwa ya kubeba mzigo kwa sakafu za urefu wa kati hadi wa kati na nyua za paa, zinazowakilisha sehemu ya pili inayotumika zaidi ya kubeba mizigo katika mifumo ya boriti ya msingi-sekondari.

Ufafanuzi wa Mzigo wa Kimuundo na Matukio ya Matumizi

1. Ufafanuzi wa Msingi

Mihimili ya chuma ya msaada wa miundo ya sekondari imewekwa transversely na fasta katika nafasi za corbel ya mihimili ya msingi; haziunganishi moja kwa moja na nguzo za chuma. Wao kimsingi wanaunga mkono uwekaji wa sakafu, vifuniko vya paa, na mizigo ya moja kwa moja iliyojanibishwa kutoka kwa wafanyikazi na vifaa, kuhamisha mizigo iliyosambazwa kwa mihimili ya msingi, ambayo kisha kuisambaza kwa nguzo za chuma na misingi. Nyenzo za msingi za kiwango cha viwanda ni pamoja na aina nne: mihimili ya H iliyovingirishwa kwa moto, mihimili ya kawaida ya I, chuma cha njia, na mihimili ya H iliyoshonwa nyepesi. Kwa kawaida, Q235B huchaguliwa kama nyenzo ya msingi kwa miradi ya kawaida ya ndani na nje, huku Q355B inatumika kwa majukwaa yanayoauni vifaa vya kazi nzito au vinavyotetemeka.

2. Matukio ya Matumizi ya Jumla

- Mihimili ya sekondari ya slabs ya sakafu ya kiwanda ya viwanda

- Majukwaa ya kubeba mizigo ya vifaa vya nje vya kujitegemea

- Mihimili ya msaada kwa mabano ya purlin ya paa

- Mihimili ya sekondari ya sakafu ya mezzanine ya chuma ya ndani

Maelezo ya Kipengele Sanifu Kinachotolewa na Kiwanda

1. Usanidi wa Boriti kuu

- Imeainishwa katika sehemu zilizokatwa za moto-akavingirisha na sehemu maalum za svetsade. Mihimili ya kawaida ya I, chuma chaneli, na mihimili ya H iliyoviringishwa moto hutengenezwa kupitia mfumo wa CNC kukata wasifu wa urefu wa hisa. Kwa upana usio wa kawaida wa bay au spans maalum, mihimili yenye svetsade nyepesi ya H (iliyotengenezwa kutoka kwa sahani ndogo za chuma) hutumiwa; michakato ya kulehemu nzito inayohusisha sahani nene huepukwa.

2. Maliza Vifaa vya Kuunganisha

- Sahani za uunganisho wa Lap: Njia ya uunganisho ya kawaida iliyopigwa; sahani nyembamba ni svetsade kwenye ncha za boriti, zimefungwa kwenye corbel ya boriti kuu (mabano), na zimeimarishwa na bolts za kuweka nafasi.

- Sahani nyembamba za mwisho: Inatumika tu kwa viunganisho maalum vya nusu-rigid; unene wa sahani ni chini sana kuliko ule wa sahani kuu za mwisho za boriti, na hakuna uimarishaji wa unene unaotumiwa.

- Komesha vigumu: Imewekwa tu kwenye mihimili ya sekondari chini ya mizigo ya kuzaa iliyojilimbikizia; haijajumuishwa kwa boriti ya kawaida ya I au mihimili ya upili ya chuma chaneli.

3. Vifaa vya Mwili wa Boriti

- Sahani za mabano ya Purlin: Maalum kwa mihimili ya sekondari ya paa; svetsade kwa flange ya juu ili kuunga mkono purlins za paa za mabati.

- Vibao vya uimarishaji vya ufunguaji huduma: Husakinishwa karibu na fursa za wavuti zinazozidi viwango vya kawaida vya ukubwa ili kuimarisha uimara wa sehemu mbalimbali.

4. Vifaa vya ujenzi

- Mihimili ya chuma ya msaada wa sekondari ya kawaida (hadi 12m) haina vifaa vya kuinua; hoisting inafanywa kwa slinging karibu flanges profile. Mihimili ya sekondari ya urefu wa ziada au nzito imefungwa kwa kiwanda na lugs rahisi za kuinua zilizo svetsade.

5. Ulinzi wa Kutu na Kuzuia Moto

- Daraja la kuondolewa kwa kutu: St3 (kusafisha kwa zana ya mkono) kwa miradi ya kawaida ya ndani; Sa2.5 (usafishaji wa mlipuko wa abrasive) kwa miradi ya nje katika mazingira yenye ulikaji sana.

- Mfumo wa mipako: Utumizi wa dawa ya safu mbili (primer pamoja na topcoat); jumla ya unene wa filamu kavu kudhibitiwa kati ya 60μm na 100μm.

- Kuzuia moto: Utumiaji wa mipako nyembamba ya filamu isiyozuia moto kama inavyotakiwa; kiwango cha upinzani cha moto cha 0.5 hadi 1 saa.

6. Fasteners na Connections

Vifungo vya kawaida vya daraja la 4.8 hutumiwa kwa viungo vya kawaida vya mzigo wa tuli; Boliti za kiwango cha juu cha daraja la 8.8 hutumiwa kwa viungo vinavyoathiriwa na mtetemo wa vifaa, upepo mkali, au mizigo mizito (inayotolewa na karanga za OEM zinazolingana na washers bapa).

Suluhu Tatu Zilizotolewa na Kiwanda

- Mihimili ya sekondari ya I-boriti: Mwili wa I-boriti + sahani za kuunganisha lap kwenye ncha zote mbili + sahani za usaidizi wa purlin + mipako kamili ya kupambana na kutu; yanafaa kwa ajili ya sakafu ya ndani ya jopo nyepesi.

- Mihimili ya sekondari ya H-boriti iliyovingirishwa kwa moto: Mwili mdogo wa H-boriti + sahani za paja za mwisho + vigumu vilivyowekwa ndani + vijiti vya kukata; yanafaa kwa sakafu ya saruji ya saruji.

- Mihimili ya sekondari ya chuma ya Channel: Mwili wa chuma wa Channel + sahani za kofia za mwisho + sahani ndogo za upande; kimsingi hutumika kwa majukwaa madogo ya vifaa vya kujitegemea.

Tofauti Muhimu za Kimuundo: Mihimili Kuu dhidi ya Sekondari

Tofauti zinafafanuliwa kwa uwazi kulingana na vipimo vitatu—upakiaji kwenye tovuti, usanidi wa muundo, na aina ya muunganisho—ili kuzuia makosa wakati wa ununuzi na uteuzi. - Mihimili kuu: Imeunganishwa moja kwa moja na nguzo za chuma; kubeba mizigo inayoendelea kwa muda wote; huangazia bamba za mwisho zenye kuzaa zilizonenepa na viimarishi vilivyo na nafasi nyingi; tumia boliti za nguvu za juu za daraja la 10.9; na upitie 100% ya upimaji wa ultrasonic (UT) kwa welds za Daraja la I.

- Mihimili ya Sekondari: Imeunganishwa kwa Lap kwa mihimili kuu ili kubeba mizigo ya ndani, iliyosambazwa; kipengele cha muundo uliorahisishwa na viunganishi vilivyobandikwa (hinged); tumia profaili nyepesi; na kupitia ukaguzi wa weld wa kuangalia.

Faida za Msingi

Kwa kutumia muundo wa wasifu mwepesi kwa mihimili ya pili ya usaidizi, mfumo huu unatoa faida zifuatazo za kiutendaji dhidi ya ujenzi wa boriti kuu ya jadi inayofunika kikamilifu:

1. Nyepesi na iliyopangwa kwa urahisi; nafasi inaweza kubadilishwa kwa uhuru kulingana na moduli za slab za sakafu.

2. Ufanisi wa nyenzo; kwa kiasi kikubwa hupunguza gharama ya jumla ya ununuzi wa chuma na utengenezaji wa miundo ya mezzanine ya chuma.

3. Uso wa juu wa gorofa; inaendana na vifaa mbalimbali vya sakafu, ikiwa ni pamoja na kupamba kwa chuma, sakafu ngumu ya mbao, na bodi za saruji-nyuzi.

4. Utengenezaji rahisi na mpangilio rahisi wa tovuti/usakinishaji; kwa ufanisi hupunguza ratiba ya jumla ya ujenzi.

5. Usambazaji wa mzigo wa sare; kimuundo hupunguza kushuka kwa sakafu kwa muda mrefu na mtetemo unaosababishwa na trafiki ya miguu.

6. Matibabu ya kuzuia kutu na kuzuia kutu; huhakikisha utulivu wa muda mrefu katika mazingira kavu ya ndani na hukutana na viwango vya uimara wa muundo.

Vivutio vya Kutofautisha dhidi ya Vipengee Sawa vya Chuma

1. Uteuzi wa Nyenzo na Faida za Mzunguko wa Ugavi

Aina nne za wasifu zinapatikana ili kuendana kwa urahisi na mahitaji ya mzigo: Mihimili ya I na chuma chaneli kwa mizigo nyepesi (kudhibiti gharama), na mihimili midogo ya H kwa mizigo ya wastani (ili kuhakikisha uthabiti). Mfumo huo unategemea kukata wasifu uliovingirwa kwenye hisa, kuondoa hitaji la kulehemu chini ya maji na michakato ya kunyoosha mara kwa mara inayohitajika kwa mihimili kuu ya kawaida. Sehemu za C na mabano ya chuma ya kawaida ya chaneli yanafaa tu kwa uunganisho wa kingo na haziwezi kuchukua nafasi ya mihimili ya pili katika kubeba mizigo ya wima ya sakafu.

2. Tofauti za Kubeba Mizigo ya Miundo

Njia ya mzigo wa kujitegemea; mizigo haihamishwi moja kwa moja kwenye nguzo za chuma, na kusababisha sehemu ndogo za msalaba na uzito mdogo wa kujitegemea. Miunganisho yote hutumia usanidi uliobandikwa kwa lap-jointed, kuondoa hitaji la sahani nzito za mwisho au ngumu mnene kwenye mihimili kuu; hii inapunguza matumizi ya kulehemu na kazi ya uundaji, na kufanya mfumo kufaa kwa idadi kubwa ya matukio ya kawaida ya kubeba mezzanine.

3. Ufungaji Tofauti kwenye Tovuti

Ufungaji hauhitaji kulehemu ya kitako ya urefu wa juu ya kupenya kamili; badala yake, viunganisho vya lap rahisi vya bolted hutumiwa, kupunguza kizingiti cha kiufundi kwa ajili ya ujenzi. Wanachama wanaweza kukatwa kwa urefu unaohitajika, na mpangilio wa sehemu zilizopangwa kwa karibu huboresha nafasi za sakafu na kushughulikia usanidi usio wa kawaida wa bay. Zaidi ya hayo, kuondolewa kwa mahitaji ya majaribio yasiyo ya uharibifu (NDT) kwa welds za Daraja la I hupunguza kwa kiasi kikubwa ukaguzi wa ubora na gharama za kazi.

4. Multifunctional Component Adaptability

Vipande vya Purlin na viunga vidogo vya matumizi vinaweza kuunganishwa kwa flange ya juu ya boriti, na kufanya sehemu hiyo inafaa kwa matumizi ya sakafu na paa. Vitambaa vya kukatwakatwa vinaweza kuongezwa kwa mifumo ya sakafu ya zege yenye mchanganyiko au kuachwa kwa sakafu ya ujenzi-kavu, kuruhusu marekebisho ya usanidi ya gharama nafuu kulingana na mahitaji maalum.

5. Gharama Tofauti za Kuzuia Kutu na Kuzuia Moto

Kwa vile boriti ya usaidizi ya Boriti ya Chuma ya Usaidizi wa Sekondari inakabiliwa na mkazo wa chini sana kuliko boriti ya msingi, utumiaji mwembamba wa rangi ya kuzuia kutu na mipako inayostahimili moto yanatosha, hivyo basi kupunguza matumizi ya nyenzo. Matengenezo na urekebishaji ni wa moja kwa moja, unaotoa ufanisi wa hali ya juu wa gharama kwa ujumla kuhusu kuzuia kutu na kuzuia moto juu ya mzunguko kamili wa maisha wa muundo ikilinganishwa na mihimili ya msingi.

Uainishaji na Msimamo wa Vipengele vya Chuma

1. Mihimili Kuu: Kuhamisha mizigo ya span kamili kwenye nguzo za chuma; iliyoundwa kwa ajili ya mizigo nzito na spans ndefu; huangazia miunganisho thabiti na kupitia majaribio ya kiwango cha juu yasiyo ya uharibifu (NDT).

2. Mihimili ya Sekondari: Kuhamisha mizigo ya sakafu iliyosambazwa kwenye mihimili kuu; iliyoundwa kwa mizigo ya wastani na viunganisho vilivyopigwa; kuweka kipaumbele kwa ufanisi wa gharama.

3. Channel Steel & C-Sehemu: Hutumika hasa kwa ajili ya msaada wa miundo na purlins paa; usichukue mizigo ya sakafu ya wima ya eneo kubwa.

Mchakato Sanifu wa Utengenezaji wa Mwisho-hadi-Mwisho

1. Kukubalika kwa Mali Ghafi: Thibitisha vyeti halisi vya ubora wa kinu kwa sehemu zinazohamishwa moto; angalia ikiwa kuna kupinda kwa upande, kukunja na kutu; mechanically kunyoosha vipengele vinavyozidi mipaka ya deformation; wakati huo huo thibitisha ubora wa unganisho na sahani ngumu zaidi.

2. Kukata kwa Usahihi wa CNC: Tumia saw za chuma baridi kwa kukata kwa sauti ya juu ya mihimili ya sekondari ya miundo; tumia kukata plasma kwa sehemu tofauti; kuandaa bevels za kulehemu kwa vipengele vya ziada vya muda mrefu vilivyounganishwa.

3. Mpangilio wa Kipengele & Mkutano: Weka sahani za uunganisho, vigumu, vipande vya purlin, na sahani za kuimarisha kulingana na michoro za ujenzi; tumia kulehemu kwa usahihi ili kurekebisha nafasi za sehemu za jamaa.

4. Ulehemu wa Sehemu ndogo: Fanya kulehemu kwa vipengele vya msaidizi kwa kutumia CO2 ya gesi-shieded kulehemu; kutekeleza viwango vya Daraja la II kwa welds splice; fanya Uchunguzi wa Ultrasonic wa kuchagua (UT) tu kwenye nodi muhimu za kubeba mzigo (hakuna ukaguzi wa 100%).

5. Uchimbaji wa Mashimo ya CNC: Piga mashimo ya bolt kwenye sahani za uunganisho kupitia CNC ili kuhakikisha usawa wa coaxial; tumia boliti za Daraja la 4.8 kwa miunganisho ya kawaida na ubadilishe hadi boliti za Daraja la 8.8 kwa nodi za mzigo mzito.

6. Marekebisho na Kusaga: Tumia urekebishaji wa mwali wa hali ya chini uliojanibishwa ili kuondokana na deformation ya kulehemu; saga weld spatter, burrs, na ziada weld shanga.

7. Kuzuia kutu na Kuzuia Moto: Tumia viwango vya uondoaji kutu kulingana na vipimo vya mradi; nyunyiza nguo mbili za rangi ya kuzuia kutu; weka mipako ya filamu nyembamba ya intumescent isiyoshika moto katika maeneo maalum yaliyokadiriwa moto.

8. Kuweka Alama kwa Vitambulisho, Ukaguzi wa Mwisho & Ghala: Nyunyizia vitambulisho vya vipengele vya kipekee; thibitisha vipimo; kukusanya rekodi za ukaguzi wa ubora; kifurushi cha ulinzi wa hali ya hewa kabla ya kujifungua.

Vigezo vya Utendaji Kamili

1.Vipimo vya kijiometri na Uvumilivu wa Utengenezaji

- Mihimili ya H iliyovingirishwa kwa moto: 200x100mm hadi... 450200mm

- Kiwango cha I boriti: I10 hadi I32

- Steel ya kawaida ya chaneli: [10 hadi [25

- Mwanga svetsade boriti H: urefu 250mm hadi 600mm

- Urefu wa kawaida wa uwasilishaji: 6m, 9m, 12m, urefu wa kuunganishwa kwa shamba

- Ustahimilivu wa usindikaji: jumla ya urefu wa kupotoka ± 3mm, mgeuko wa upande ≤L/1000

2.Base nyenzo mali mitambo

3.Stress na weld kukubalika vigezo

- Lazimisha utendakazi: Beba nguvu thabiti ya kupinda mhimili, uthabiti wa upande unaozuiliwa na vibamba vya sakafu. Uwezo wa kuzaa huongezeka kwa takriban 30% kwa Φ16/Φ19 vijiti vya kunyoa

- Mpangilio wa Stiffener: Sakinisha tu viimarishi vya ndani kwenye vifaa vya kubeba, hakuna vigumu vya urefu kamili

- Ukaguzi wa weld: welds sekondari na ukaguzi random UT, ukaguzi wa kuona kwa welds wote minofu

4.Kupambana na kutu, ulinzi wa moto na vigezo vya uunganisho

- Kiwango cha kuondoa kutu: Uondoaji wa kutu wa mwongozo wa St3, ulipuaji wa risasi wa Sa2.5 kwa miradi ya kiwango cha juu

- Rangi unene wa filamu kavu: 60μm hadi 100μm

- Muda wa kupinga moto: 0.5h hadi 1h na mipako nyembamba isiyoshika moto

- Unene wa sahani ya kuunganisha: 8mm hadi 16mm

5.Ulinganisho rahisi wa vigezo vya boriti ya msingi na ya sekondari

- Boriti ya msingi inayobeba mzigo: Nyenzo kuu ya Q355B, sahani nene ya mwisho, ukaguzi wa 100% msingi wa weld UT, boliti za daraja la 10.9, filamu ya rangi ya 100-160μm

- Boriti ya Chuma ya Msaada wa Miundo ya Sekondari: Nyenzo kuu ya Q235B, sahani nyembamba ya kuunganisha, ukaguzi wa weld wa sekondari bila mpangilio, boliti za daraja la 4.8, filamu ya rangi ya 60-100μm

HAISHENG Integrated Delivery & Support Services

- Ugavi wa Vipengele Vilivyounganishwa: Ratiba ya uzalishaji iliyounganishwa na viwango vya ustahimilivu kwa kifurushi kamili cha muundo wa chuma—ikiwa ni pamoja na mihimili mikuu, mihimili ya pili, boli za nguvu ya juu na vibao vya unganisho—kuondoa mpangilio mbaya wa tovuti unaosababishwa na tofauti za mwelekeo kati ya wasambazaji tofauti na kupunguza urekebishaji.

- Hati Kamili za Mipaka: Utoaji wa vyeti vya ubora wa nyenzo za lugha mbili, ripoti za ukaguzi wa mwelekeo, ripoti za sampuli za weld, na michoro ya mkusanyiko, ikiambatana na orodha za marejeleo ya sehemu za kitambulisho; inatii kikamilifu uidhinishaji wa forodha wa ng'ambo, ukaguzi/ukubaliwaji wa wahusika wengine, na mahitaji ya kufungua jalada la tovuti.

- Usaidizi wa Juu wa Kiufundi na Uboreshaji wa Kuchora: Uboreshaji wa bure wa kabla ya mauzo ya nafasi ya pili ya boriti kulingana na mizigo ya sakafu na vipimo vya bay; uhakikisho wa maeneo ya stud na purlin cleat; utoaji wa michoro ya kina ya miunganisho ili kuzuia masuala kama vile uwezo wa kutosha wa upakiaji au hitilafu za mpangilio.

- Vifaa vya Kinga vya Mipaka: Ufungaji wa sehemu kwa mihimili ya ziada ya muda mrefu kwa kutumia vilinda makali na kitambaa cha kunyoosha kisichopitisha maji; alama za kuinua zilizowekwa wazi ili kuhimili ukali wa usafiri wa baharini na nchi kavu na kuzuia uharibifu wa rangi au deformation ya wasifu; utoaji wa wakati huo huo wa orodha za kufunga na nambari za ufuatiliaji wa vifaa.

- Usaidizi wa Ufungaji wa Mbali kwenye Tovuti: Utoaji wa miongozo ya usakinishaji iliyoonyeshwa na mafunzo mafupi ya video ya mkutano; Maswali na Majibu ya kiufundi ya 24/7 kwa Kichina na Kiingereza; mwongozo wa wakati halisi juu ya viunganishi vilivyobandikwa vya boriti ya sekondari, kubana, na ujenzi wa sakafu ya mchanganyiko.

- Udhamini na Matengenezo ya Muda Mrefu: udhamini wa nyenzo wa miaka 5 na udhamini wa miaka 2 wa mipako ya kuzuia kutu; mipango ya bure ya kugusa rangi baada ya ufungaji na ukaguzi wa upya wa bolt / matengenezo; huduma ya kujaza ya kudumu kwa vifaa vidogo vya boriti ya sekondari.
