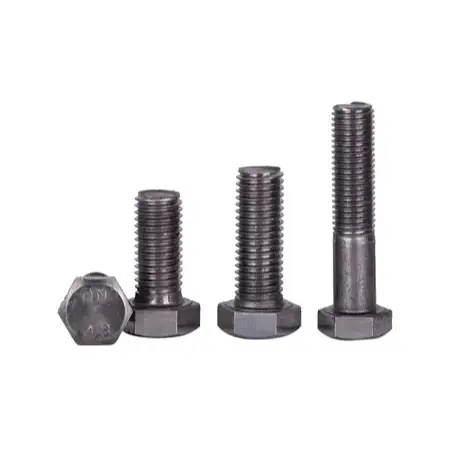

Boliti za Uunganisho wa Chuma wa Kawaida kwa ajili ya Ujenzi

Ufafanuzi wa Msingi na Mipangilio ya Kawaida

Viwango Vinavyotumika: GB/T 5780 (Daraja C – daraja gumu/kibiashara), GB/T 5782 (Daraja A/B – usahihi/daraja iliyoboreshwa)

I. Ufafanuzi wa Bidhaa

1. Maelezo

Boliti za kawaida za uunganisho wa chuma kwa ajili ya ujenzi ni vifungo vya madhumuni ya jumla vinavyotumika kwa viunganisho vya pili na urekebishaji wa muda. Hazihitaji upakiaji wa awali wa kubuni; badala yake, huhamisha mizigo kwa njia ya upinzani wa shear ya shank ya bolt na shinikizo la kuzaa kwenye nyuso za mawasiliano za vipengele vilivyounganishwa. Zimeainishwa kwa usahihi wa utengenezaji katika aina mbili kuu: Daraja C (daraja chafu/kibiashara) na Daraja A/B (kiwango sahihi/iliyosafishwa).

2. Madaraja ya Nguvu

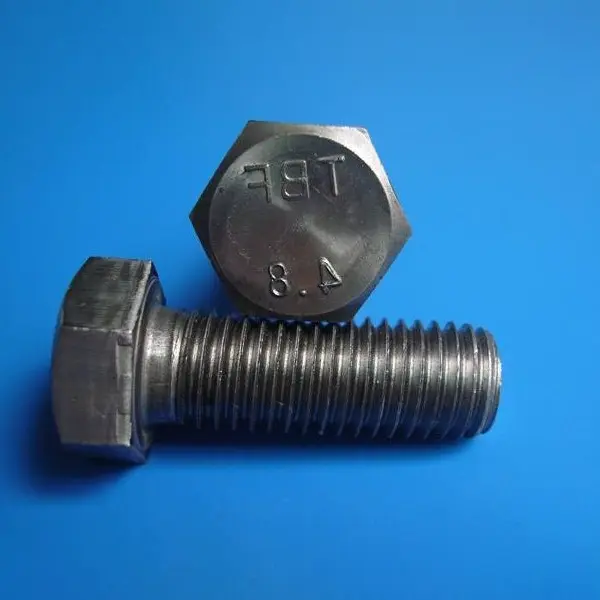

Alama za kawaida: 4.6, 4.8, na 5.6. Nguvu zao ni chini sana kuliko zile za bolts za juu-nguvu; lazima zisitumike katika viungio vya msingi vya kubeba mizigo au viunganisho vinavyotegemea mizigo inayobadilika.

3. Nyenzo za kawaida

Mwili kuu umetengenezwa kwa chuma cha kaboni ya chini au Q235, inayotoa gharama nafuu na urahisi wa usindikaji.

4. Vipimo mbalimbali

Vipenyo vya majina: M10, M12, M16, M20, M22, M24; urefu wa majina: 30-200 mm (unaweza kubinafsishwa kwa ombi).

Maelezo ya Uainishaji

Boliti za Daraja la C (Daraja la Coarse/Biashara): Zina sifa ya usahihi wa chini wa utengenezaji, uwezo mkubwa wa kuhimili shank, na vibali vikubwa zaidi kwenye mashimo ya bolt; zinaruhusu usakinishaji unaofaa kwenye tovuti na ndio aina inayotumika sana katika miradi ya uhandisi.

Bolts za Daraja la A/B (Daraja Iliyosahihi/Iliyosafishwa): Ina sifa ya usahihi wa hali ya juu na vibali vya kutosheleza vyema, kuhakikisha usambazaji sawa wa mzigo; kawaida hutumika kwa besi za vifaa na viungo vya kuunganisha kwa usahihi.

II. Usanidi wa Bunge la Kawaida

Mkutano wa kawaida wa bolts za uunganisho wa ujenzi: 1 bolt + 1 hex nut + 1 washer gorofa; washers spring inaweza kuongezwa kulingana na hali maalum ya uendeshaji. 1. Mwili wa kawaida wa bolt na kichwa cha hexagonal; ina nyuzi za kawaida za coarse na shank imara bila sehemu za kipenyo kilichopunguzwa.

2. Kiwango kinachofanana na hex nut; threads align kwa kufunga salama.

3. Washer wa gorofa (kiwango): Imewekwa chini ya nut au kichwa cha bolt ili kuongeza eneo la kuzaa na kuzuia uharibifu wa uso wakati wa kuimarisha.

4. Spring washer (hiari): Imewekwa katika maeneo chini ya vibration kutoa locking elastic; hutumikia tu kuzuia kulegea na haiongezi uwezo wa kubeba mzigo wa miundo.

Mipangilio ya kawaida ya mkusanyiko:

· Msingi: boliti 1 + nati 1 + safisha 1 ya gorofa (ya kawaida zaidi)

· Kizuia kulegea: boliti 1 + nati 1 + washer 1 ya gorofa + washer 1 ya chemchemi

III. Matibabu ya uso

1. Plain / Black oxide: Kwa mazingira kavu ya ndani; gharama ya chini.

2. Uwekaji mabati wa maji moto: Kwa mazingira ya nje, yaliyo wazi, yenye unyevunyevu au yenye ulikaji; sugu ya kutu na ya kudumu.

3. Electrophoresis / Uchoraji: Kumaliza kwa mapambo na ulinzi wa msingi wa kutu; kawaida kutumika kwa nyua na matusi.

IV. Matukio ya Maombi

1. Mkutano wa muda na kurekebisha vipengele.

2. Viunganishi vya miundo ya pili kama vile reli, ngazi, majukwaa ya matengenezo, ufunikaji wa paa/ukuta na vihimili vya mabomba.

3. Miundo ya msaidizi nyepesi na vipengele vya mapambo visivyo na mzigo.

V. Vidokezo vya Ziada

1. Ufungaji: Inaweza kuimarishwa kwa kutumia mwongozo wa kawaida au wrenches za umeme; hakuna mahitaji maalum kwa ajili ya inaimarisha ya awali, inaimarisha mwisho, au kudhibiti torque.

2. Tabia: Inaruhusu kwa ajili ya ufungaji katika mashimo kidogo oversized; rahisi kukusanyika / kutenganisha na kutumika tena; kukabiliwa na kulegea katika mazingira yenye mtetemo mkubwa.

3. Vikwazo: Hairuhusiwi kabisa kama mbadala wa boliti za nguvu ya juu katika miunganisho muhimu ya kubeba mizigo, kama vile mihimili ya chuma, nguzo au viunzi vya kreni.

Je, ni faida gani kuu za Bolts za Uunganisho wa Chuma za Kawaida kwa Ujenzi?

1. Gharama ya chini, rahisi kununua, na yenye matumizi mengi.

2. Hakuna zana maalumu zinazohitajika; ufungaji unaweza kufanywa na wrench ya kawaida ya mwongozo.

3. Nguvu ya chini na upakiaji wa chini; upinzani dhaifu kwa vibration na kuingizwa.

4. Inaweza kugawanywa mara kwa mara na kuunganishwa tena; ufungaji na kuondolewa ni rahisi.

5. Inakabiliwa na deformation chini ya mzigo; siofaa kwa viungo vya msingi vya kubeba mzigo katika miundo ya chuma.

Vivutio vya Kutofautisha

I. Faida za Msingi

1. Gharama ya chini na ufanisi mkubwa wa gharama

Malighafi na michakato ya utengenezaji wa bolts hizi za kawaida za uunganisho wa ujenzi ni rahisi, na kusababisha bei ya kitengo chini sana kuliko ile ya bolts za nguvu za juu; wao kwa kiasi kikubwa kupunguza gharama wakati kutumika kwa ajili ya uhusiano wa kina sekondari au fixings muda.

2. Ufungaji rahisi na mahitaji madogo ya vifaa

Hakuna haja ya vifungu vya torque vilivyorekebishwa au vifaa maalum vya kukaza mwisho; mwongozo wa kawaida au wrenches za umeme zinatosha. Mchakato huepuka hatua changamano kama vile kukaza kwa awali, kukaza kwa mwisho, au kukagua tena torati, na kuifanya iwe rahisi kujifunza na kutekeleza.

3. Kubadilika kwa hali ya juu na uvumilivu wa ufungaji

Uwazi mkubwa kati ya bolt na shimo (kawaida ya bolts za daraja C) huruhusu upanuzi mdogo wa shimo kwenye tovuti na marekebisho ya upangaji, kurahisisha mkusanyiko wa sehemu. Ufungaji unawezekana katika mwelekeo wowote wa anga bila kanda za ufikiaji zilizozuiliwa.

4. Flexible mkutano / disassembly na reusability

Iliyoundwa ili kuepuka uharibifu wa muundo, boli hizi ni rahisi kuondoa na kusakinisha tena, na kutoa viwango vya juu vya mauzo; zinafaa hasa kwa ajili ya kurekebisha kwa muda, maeneo yanayohitaji matengenezo ya mara kwa mara, au vipengele vinavyotegemea marekebisho na uingizwaji wa siku zijazo.

5. Usanidi rahisi na usimamizi rahisi kwenye tovuti

Mkutano wa kawaida unajumuisha tu bolt, nati, na washer gorofa. Kwa vipengele vichache, kuna hatari ndogo ya kutolingana au kupoteza, kurahisisha uhifadhi wa orodha na usimamizi wa mahitaji kwenye tovuti.

II. Upungufu wa Jamaa

1. Hakuna upakiaji wa awali wa muundo; upinzani dhaifu kwa kuteleza na vibration

Uhamisho wa mzigo unategemea tu kufungia thread; hulegea kwa urahisi chini ya mizigo inayobadilika au mtetemo unaorudiwa na ni marufuku kabisa kwa matumizi ya viungo vya msingi vya kubeba mzigo au viungo muhimu vya uchovu.

2. Kiwango cha chini cha nguvu

Kwa kiasi kikubwa Daraja la 4.6 au 4.8; uwezo wao wa kubeba shear na kubeba shear ni duni sana kuliko zile za boli za nguvu za juu za Daraja la 8.8 au 10.9, na kuzifanya kuwa zisizofaa kwa mizigo mizito au nyakati muhimu za kuinama. 3. Ugumu wa Muunganisho duni

Chini ya upakiaji, vipengele huteleza zaidi na kugeuzwa, hivyo kushindwa kukidhi mahitaji ya uthabiti kwa viungio msingi vya muundo wa chuma.

III. Muhtasari wa Vigezo vya Uteuzi

1. Weka Kipaumbele kwa Boliti za Kawaida kwa: Kurekebisha kwa muda, miundo ya pili (reli, mabano, vifuniko, n.k.), programu za upakiaji tuli, na mahali pasipo mahitaji ya juu ya kustahimili kuteleza.

2. Chagua Boliti za Nguvu ya Juu kwa: Viungo vya kudumu vya uunganisho vinavyohusisha vipengele vya msingi vya kubeba mizigo (mihimili, safu, mihimili ya crane, trusses, nk.), mizigo inayobadilika, mahitaji ya juu ya ugumu, na mahitaji ya juu ya kustahimili kuteleza.

Mchakato wa Ujenzi Kwenye Tovuti

Kiwango Kinachotumika: GB 50205-2020. Inatumika kwa Daraja C (coarse) na Daraja la A/B (usahihi) boliti za kawaida; inashughulikia matukio mawili: kurekebisha kwa muda na uhusiano wa kudumu wa miundo.

I. Maandalizi ya Ujenzi

1. Uthibitishaji wa Nyenzo: Angalia vipimo vya bolt, urefu, daraja la nguvu, na matibabu ya uso. Mahitaji ya karanga zinazolingana, washers gorofa, na washers spring kama inahitajika; zihifadhi kwa njia iliyopangwa na kulinda nyuzi kutokana na uharibifu.

2. Maandalizi ya Zana: Wrenchi za kawaida za mwongozo, wrenchi za umeme, grinders za pembe, faili na alama; hakuna vifaa vya kurekebisha torque vinavyohitajika.

3. Ukaguzi wa Vipengele: Safisha nyuso za uunganisho ili kuondoa vumbi, mafuta na kutu iliyolegea. Kagua mapengo ya kuunganisha sahani; ikiwa mapungufu ni mengi, funga sahani za shim kwa mujibu wa vipimo.

4. Angalia Upangaji wa Mashimo: Thibitisha upangaji wa shimo la bolt. Uwekaji upya upya mdogo unaruhusiwa kwa boliti za Hatari C, lakini kukata gesi ili kupanua mashimo ni marufuku kabisa; kupotoka nyingi kunahitaji hatua za kurekebisha (kwa mfano, kujaza na kuchimba tena).

II. Uwekaji wa Sehemu na Urekebishaji wa Muda

1. Pandisha na panga vipengele vya chuma; kurekebisha shoka, mwinuko, na kujaa; salama kwa msaada wa muda.

2. Imarisha nafasi hiyo kwa muda kwa kutumia idadi ndogo ya bolts au pini za kuteleza ili kuzuia uhamishaji wa jumla.

III. Uingizaji wa Bolt

1. Ingiza bolts kwa uhuru; kudumisha mwelekeo thabiti; usiwalazimishe kwa kupiga nyundo.

2. Mlolongo wa mkusanyiko: Kichwa cha bolt → Uso wa sahani → Washer gorofa → (Washer wa spring, ikiwa inahitajika) → Sehemu nyingine ya sahani → Nut. 3. Mwisho wa mgawanyiko wa washer wa spring haipaswi kulala gorofa dhidi ya uso wa kuzaa; hii inahakikisha kazi ya kupambana na kulegeza.

IV. Operesheni za kufunga

1. Mlolongo wa kufunga: Kwa vikundi vya bolt kwenye viungo, kaza kwa ulinganifu kutoka katikati kwenda nje; kwa viungo virefu vya viungo, endelea kutoka katikati kuelekea ncha zote mbili ili kuzuia migongano ya sahani au usambazaji usio sawa wa mkazo.

2. Mahitaji ya kufunga: Kaza hadi nyuso za sahani ziwe karibu; kukaza wastani kunatosha. Hakuna mahitaji mahususi ya kukaza kwa awali, kubana kwa mwisho, au vikomo vya torati, wala udhibiti mkali wa upakiaji mapema hauhitajiki.

3. Kwa ajili ya mipangilio ya bolt ya safu nyingi, kaza kila bolt mmoja mmoja na sequentially; hakikisha hakuna boliti ambazo zimekosa au kukazwa vya kutosha.

V. Muonekano Kumaliza na Ulinzi wa Kazi iliyomalizika

1. Baada ya kufunga, futa uchafu na vichungi vya ziada vya chuma kutoka karibu na kiungo.

2. Angalia urefu wa threads wazi; kiwango ni nyuzi 2-3. Badilisha kwa bolt ya urefu unaofaa ikiwa sehemu iliyoangaziwa ni ndefu sana au fupi sana.

3. Weka rangi ya kuzuia kutu ya kugusa kwenye nyuzi na maeneo yaliyoathiriwa na kukata au athari.

4. Kinga viungo vilivyokamilishwa kutokana na athari nzito au usumbufu wa nje.

VI. Ukaguzi wa Ubora na Kukubalika

1. Ukaguzi wa kina wa kuona

· Boliti, kokwa na washer zote zipo na zimewekwa kwa usahihi, bila sehemu zilizokosekana au zilizopangwa vibaya;

· Nyuso za uunganisho zinafaa vizuri bila mapengo yanayoonekana;

· Nyuzi zilizoangaziwa hupima nyuzi 2–3, zinazokidhi viwango vya ubora wa kuona;

· Hakuna alama za nyundo au uharibifu wa uzi.

2. Ukaguzi wa kazi

Fanya ukaguzi wa maeneo yaliyolengwa katika maeneo yaliyo chini ya mtetemo ili kuhakikisha kuwa hakuna kulegea kunatokea.

VII. Marufuku ya ujenzi

1. Piga marufuku kabisa kupanua au kuunda mashimo kupitia kukata au kuchoma gesi;

2. Piga marufuku kabisa kubadilisha bolts za nguvu za juu na bolts za kawaida kwenye viungo vya msingi vya kubeba mzigo;

3. Washers wa spring haipaswi kusakinishwa nyuma au kuachwa;

4. Katika maeneo ambayo yana mtetemo wa mara kwa mara, boliti za kawaida hazipaswi kutumiwa kama njia pekee ya unganisho la kubeba mzigo. Mchakato Uliorahisishwa

Maandalizi ya ujenzi → Upangaji wa sehemu na urekebishaji wa muda → Uingizaji wa bolt + unganisho la washers na karanga → Kukaza kwa ulinganifu → Ukaguzi wa mchoro wa uzi + mguso wa kuzuia kutu → Ukaguzi wa kukubalika

Vigezo muhimu vya Utendaji

Viwango: GB/T 5780, GB/T 5782, GB/T 3098.1; imeainishwa katika boli za Hatari C (mbaya) na boli za A/B (usahihi); alama za nguvu za kawaida: 4.6, 4.8, 5.6.

I. Nyenzo ya Msingi na Ugumu

1. Vifaa vya kawaida: Chuma cha chini cha kaboni, Q235

2. Matibabu ya uso: kumaliza tupu, oksidi nyeusi, mabati ya kuzama moto, electrophoresis

3. Ugumu wa Rockwell (HRC)

1. Madarasa ya 4.6/4.8: ≤28 HRC

2. Daraja la 5.6: 22-32 HRC

II. Sifa za Mitambo (Thamani za Chini)

Kumbuka: Boliti za kawaida hazijapakiwa mapema; uhamishaji wa mzigo unategemea shear na hatua ya kuzaa.

III. Uvumilivu wa Dimensional na Thread

1. Usahihi wa Thread

1. Boliti za Daraja C (Coarse): 8g (uvumilivu mkubwa, uwazi mkubwa kati ya bolt na ukuta wa shimo; hutumiwa sana kwenye tovuti)

2. Boli za Daraja la A/B (Usahihi): 6g (usahihi wa hali ya juu, kibali kidogo cha kutosheleza)

2. Uvumilivu wa Urefu: Urefu wa majina ± 2 mm

3. Unyoofu wa Shank: ‰ (kwa mille)

IV. Vigezo vya ujenzi na ufungaji

1. Ukadiriaji wa nyuzi: nyuzi 2-3 zinazojitokeza zaidi ya nati baada ya kukazwa huchukuliwa kuwa zinakubalika.

2. Vifaa vya Mkutano

1. Kawaida: Washer wa gorofa; washer ya chemchemi iliyoongezwa kwa vifaa vya kutetemeka (hutumika tu kuzuia kulegea; haiongezi uwezo wa kubeba mzigo)

3. Mahitaji ya Shimo

1. Boliti za Daraja C (Coarse): Upanuzi mdogo wa shimo kwenye tovuti kwa kutumia faili unaruhusiwa; upanuzi kupitia kukata gesi ni marufuku madhubuti

2. Boli za Daraja la A/B (Precision): Upanuzi wa shimo hauruhusiwi kabisa ili kuhakikisha usahihi unaofaa.

V. Sifa za Utendaji

1. Upinzani wa Kuteleza: Hakuna upakiaji mapema; upinzani dhaifu wa kuingizwa kwenye nyuso za mawasiliano; isiyofaa kwa viungo chini ya mizigo ya kubadilishana au mtetemo mkali

2. Reusability: Inaweza disassembled na kutumika tena mara nyingi

3. Ugumu wa Kuunganisha: Ugumu wa chini kwa kiasi; kukabiliwa na deformation ya kuingizwa chini ya mzigo

VI. Wigo wa Maombi

1. Boliti za Uunganisho wa Chuma wa Kawaida kwa ajili ya Ujenzi: Zinakusudiwa tu kurekebisha kwa muda, miundo ya pili na vipengee kisaidizi vya upakiaji tuli.

2. Matumizi Yanayopigwa Marufuku: Ni lazima yasitumike kwa viungio vya msingi vya kubeba mizigo kama vile viunganishi vya fremu ya chuma ya boriti hadi safu wima, mihimili ya kreni au viungio vya muda mrefu; haiwezi kuchukua nafasi ya bolts za nguvu za juu

Maswali Yanayoulizwa Mara kwa Mara

Q1: Kuna tofauti gani kati ya boliti za Daraja C na A/B za Daraja?

A: Boliti za daraja la C ni za daraja gumu/za biashara zenye uwezo mkubwa wa kustahimili shank na kibali kikubwa kati ya bolt na ukuta wa shimo. Ndio aina inayotumiwa sana kwa urekebishaji wa muda na miundo ya pili kwa sababu huruhusu marekebisho madogo ya upangaji wa shimo kwenye tovuti. Boli za A/B za daraja la A/B ni za daraja sahihi/zilizoboreshwa zenye vibali vya kutosheleza vyema na usambazaji sare wa mzigo, unaotumika kwa besi za vifaa na viungo vya kuunganisha kwa usahihi.

Q2: Je, bolts za kawaida zinaweza kutumika badala ya bolts za nguvu za juu?

A: Hapana. Boliti za kawaida (Daraja la 4.6/4.8/5.6) hazina upakiaji wa awali wa muundo, nguvu ndogo, na upinzani duni wa kuteleza na mtetemo. Hairuhusiwi kabisa kutumika katika viungio vya msingi vya kubeba mizigo kama vile miunganisho ya boriti hadi safu wima, viunzi vya kreni na mihimili ya muda mrefu. Boliti za nguvu za juu (Daraja la 8.8/10.9) lazima zitumike kwa miunganisho yote muhimu ya miundo.

Swali la 3: Madhumuni ya washer wa spring ni nini?

J: Kiosha chemchemi hutoa kufuli kwa elastic ili kuzuia kulegea chini ya mtetemo. Imewekwa kati ya washer wa gorofa na nut. Kwa matumizi ya kawaida ya mzigo wa tuli, washer wa gorofa pekee ni wa kutosha. Kwa vifaa vya kutetemeka, miundo inayokaribiana na kreni, au hali ya upakiaji inayobadilika, kiosha chemchemi kinapendekezwa lakini bado hakitoi utendaji sawa wa kuzuia kulegeza kama mvutano wa awali wa bolt ya nguvu ya juu.

Q4: Je, boliti za kawaida zinaweza kutumika tena?

A: Ndiyo. Tofauti na boli za nguvu za juu za torque, boliti za kawaida zinaweza kugawanywa na kutumika tena mara kadhaa bila kuathiri uwezo wao wa kubeba mzigo, mradi nyuzi na shank haziharibiki. Hii inazifanya kuwa bora kwa urekebishaji wa muda, sehemu za ufikiaji za matengenezo, na vipengee vinavyotegemea marekebisho ya siku zijazo.

Q5: Jinsi ya kuchagua kati ya kumaliza wazi, oksidi nyeusi na mabati ya moto-dip?

A: Kumaliza wazi / oksidi nyeusi inafaa tu kwa mazingira kavu ya ndani. Uwekaji mabati wa maji moto unahitajika kwa mfiduo wa nje, hali ya unyevunyevu, au mazingira yenye ulikaji; hutoa miaka 8-10 ya upinzani wa kutu. Kwa maombi ya mapambo na ulinzi wa msingi wa kutu, mipako ya electrophoresis inapatikana.
