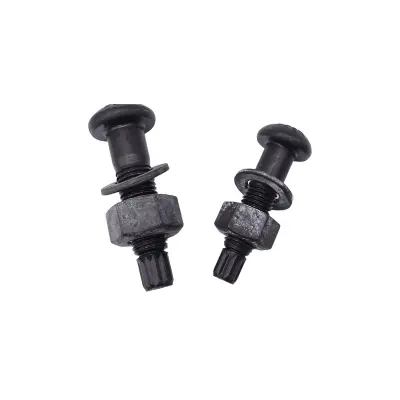

Torque Shear Boliti za Muundo zenye Nguvu ya Juu

HAISHENG inasambaza Torque Shear High Strength Structural Bolts katika hisa, kwa kuzingatia GB/T 3632-2008. Kila mkusanyiko kamili unajumuisha bolt 1 (10.9S), nati 1 (10H) na washer 1. Bolt ina sehemu ya kukata manyoya na mkia wa spline ambao hukatika kiotomatiki wakati mvutano wa awali wa muundo unafikiwa, ikitoa sifa ya kuona. Inafaa kwa majengo ya juu, mihimili ya crane, madaraja ya chuma na viungo vya mzigo wa nguvu. Matibabu ya uso: phosphating, galvanizing ya moto-dip, au mipako ya Dacromet.

Ufafanuzi wa Msingi & Usanidi Kamili wa Kusaidia

Kiwango Kinachotumika: GB/T 3632-2008 Torque Shear Mikusanyiko ya Bolt yenye Nguvu ya Juu kwa Miundo ya Chuma. Kiunganishi hiki cha aina ya msuguano kinatumika sana kwenye viungio muhimu vya kubeba mizigo ikijumuisha miunganisho ya safu wima za chuma, viunzi vya kreni, mihimili ya chuma na madaraja ya chuma.

1. Ufafanuzi wa Msingi wa Bidhaa

1. Maelezo Boliti za Muundo zenye Nguvu ya Juu ya Torque Shear ni makusanyiko kamili ya kufunga yaliyosisitizwa awali yenye kiwango cha nguvu cha 10.9. Groove maalum ya twist-off na mkia wa spline hutengenezwa kwenye mwisho wa bolt. Torati inapowekwa kupitia wrench maalum ya umeme, mkia wa spline utakatika kando ya shimo la kukata mara tu mvutano wa awali wa muundo utakapofikiwa, ikitumika kama kiashirio dhahiri cha kufuzu. Mzigo huhamishwa kwa msuguano kati ya nyuso za vijenzi vilivyounganishwa, zinazojumuisha uthabiti wa juu wa muunganisho, utendakazi wa kuzuia kuteleza, sifa ya kuzuia kulegeza na upinzani bora wa uchovu.

2. Sifa za Msingi

· Nguvu ya kabla ya mvutano inadhibitiwa kwa usahihi na makosa madogo ya kibinadamu; ukaguzi wa kukubalika unaweza kukamilishwa na ukaguzi wa kuona.

· Inatumika tu kwa miunganisho ya aina ya msuguano, sio miunganisho ya aina ya kuzaa.

· Bolts haziwezi kutenganishwa au kutumika tena baada ya kuvunjika kwa mkia wa spline, iliyoundwa kwa miunganisho ya kudumu.

· Vipengele vyote vinavyolingana lazima vizalishwe na mtengenezaji sawa, bechi sawa na vipimo sawa; kuchanganya batches tofauti ni marufuku.

1. Malighafi ya Kawaida

· Bolt: ML20MnTiB kwa ukubwa ≤ M24; 35VB kwa ukubwa ≥ M27

· Nut & washer: 45# chuma, 35CrMo aloi chuma

· Alama ya Nguvu: Shank ya bolt iliyo na alama ya 10.9S, nati yenye alama ya 10H

1. Vipimo vya mara kwa mara Vipenyo vya majina: M16, M20, M22, M24, M27, M30. Urefu wa bolt huchaguliwa kulingana na unene wa jumla wa sahani zilizounganishwa, kiwango cha kawaida cha 40mm～220mm.

2. Mipangilio ya Kawaida ya Mkutano Kamili

(1) Bunge la Kawaida la Bolt (Iliyolinganishwa mapema na Kiwanda, vipande 3 kwa kila seti)

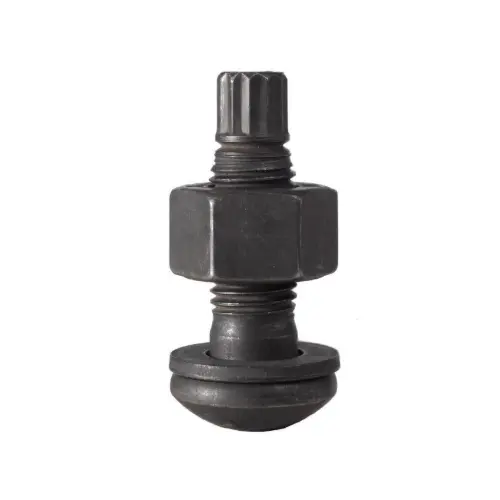

Boliti za Muundo zenye Nguvu ya Juu ya Torque Shear huchukua boliti moja, nati moja na washer moja, tofauti na boliti kubwa za nguvu za hexagon zilizo na washer mbili.

1. Torque shear bolt yenye nguvu ya juu (10.9S): Inajumuisha kichwa cha heksagoni, shank yenye uzi, sehemu iliyodhoofishwa ya kung'oa manyoya na mkia wa spline unaobana. Mkondo wa kung'oa manyoya hufanya kama sehemu dhaifu ya kuvuka ili kudhibiti torati ya kukaza kwa usahihi.

2. Koti yenye nguvu nyingi (10H): Koti ya heksagoni iliyotiwa unene na uzi unaolingana kwa usahihi ili kufunga na kusambaza kwa nguvu.

3. Washer wa gorofa yenye nguvu ya juu: Imewekwa tu kwenye upande wa nati ili kupanua eneo la kuzaa, kuzuia mikwaruzo ya substrate na kusagwa kwa ndani wakati wa kukaza.

(2) Chaguzi za Matibabu ya uso Zilizochaguliwa na Mazingira ya Huduma

1. Phosphating & blackening (ya kawaida): Kwa majengo ya ndani ya kiwanda kavu na miundo ya chuma, mgawo thabiti wa msuguano na gharama ya chini.

2. Uwekaji mabati wa maji moto: Kwa mazingira ya hewa ya wazi, yenye unyevunyevu na yenye ulikaji na utendakazi wa hali ya juu wa kuzuia kutu.

3. Mipako ya Dacromet: Kwa hali ya kazi ya kutu nzito, kusawazisha uwezo wa kupambana na kutu na utendaji wa msuguano.

(3) Zana za Ujenzi & Nyenzo saidizi

1. Kifungu maalum cha mwisho cha kukaza cha mwisho cha umeme: Muundo wa mikono miwili ya ndani na nje; mkono wa nje hurekebisha nati huku mikoba ya ndani inabana mkia ili kukamilisha kukaza na kukata mkia kiotomatiki.

2. Wrench ya kukaza kabla: Wrench ya umeme ya torque inayoweza kurekebishwa kwa kukaza kwa awali ili kuondoa mapengo kati ya sahani zilizounganishwa.

3. Kichuna mkia wa Spline: Huondoa vipande vilivyobaki vya spline baada ya kukazwa mara ya mwisho.

4. Vifaa vya kupima torque: Kwa ukaguzi wa sampuli ya torque inayoimarisha na nguvu ya kabla ya mvutano.

5. Vifaa vya kinga & kalamu za kuashiria: Weka alama kwenye viungo baada ya kukaza ili kuepuka kukosekana au kurudiwa kwa ujenzi.

(4) Ufungaji & Nyaraka za Kiufundi

1. Imewekwa kwa vipimo na urefu na seti kamili zinazolingana, zinazouzwa kama mkusanyiko kamili badala ya sehemu tofauti.

2. Kila kundi limeambatishwa na cheti cha bidhaa, ripoti ya jaribio la nyenzo, ripoti ya mtihani wa torati na nguvu ya axial na ripoti ya ukaguzi wa mgawo wa msuguano.

3. Mahitaji ya Muundo Msaidizi na Ufungaji

1. Nyuso za miguso ya sahani zilizounganishwa: Tekeleza ulipuaji mchanga, ulipuaji kwa risasi, kusaga au kudhibiti matibabu ya kutu kabla ya kusakinishwa ili kukidhi mgawo maalum wa kuzuia kuteleza.

2. Kukaza mlolongo: Kamilisha uimarishaji wa awali kwanza kisha ukaza wa mwisho; funga kutoka katikati hadi maeneo ya jirani kwa viungo vya eneo kubwa.

3. Vipuri: Tayarisha 3%～5% mikusanyiko ya vipuri ya boliti ya vipimo vinavyofanana kulingana na jumla ya matumizi ya mradi.

4. Nyongeza ya Uainishaji

1. Kwa hali ya huduma

· Aina ya kawaida: Viungo kuu vya miundo ya mimea ya viwandani na miundo ya chuma yenye ghorofa nyingi

· Aina ya kuzuia kutu: Miundo ya nje ya chuma, rafu za mabomba na majengo ya pwani

1. Kwa mfululizo wa urefu

· Mfululizo wa urefu mfupi: Kwa kuunganisha sahani nyembamba

· Mfululizo wa urefu mrefu: Kwa viungio vya sahani vilivyounganishwa vya safu nyingi vilivyopangwa

5. Utofautishaji Rahisi: Torque Shear Bolts dhidi ya Boliti Kubwa za Nguvu za Heksagoni

Faida za Msingi

1. Nguvu sahihi na inayoweza kudhibitiwa ya kukaza: Kukamilika kwa kukata mkia wa spline kunaonyesha nguvu ya kawaida ya kabla ya mvutano, kuondoa masuala ya chini ya kukaza au kukaza zaidi kwa dhiki sare na utendaji thabiti wa uunganisho.

2. Ujenzi rahisi wenye ufanisi wa juu: Wrench maalum ya kukata torque ya umeme inakamilisha kukaza na kukata mkia katika operesheni moja kwa ujenzi wa haraka wa mtu mmoja, kasi ya ujenzi mara mbili ikilinganishwa na boliti kubwa za hexagon.

3. Kona za kuzuia kukata zilizojengewa ndani kwa ajili ya kukubalika kwa urahisi: Kata mkia wa spline hutumika kama alama iliyofuzu dhahiri. Wakaguzi wanaweza kuhukumu uimarishaji kamili wa macho ili kuepuka kukaza kulikokosa au bandia, kurahisisha kukubalika kwa mradi sana.

4. Utendaji wa hali ya juu wa kuziba na kutetemeka kwa mshtuko: Nyuso za msuguano zilizowekwa kwa karibu hutoa uwezo bora wa kuzuia kuteleza, kuzuia mtetemo na kuzuia uchovu, kustahimili kulegea chini ya mizigo mienendo ya muda mrefu kwa miundo ya chuma iliyoinuka juu, mimea nzito na madaraja ya chuma.

5. Uimara wa hali ya juu na kipengele cha usalama: Kipengele chote kinachukua nyenzo 10.9 za nguvu za juu zilizozimwa na 10.9 zenye nguvu ya juu zaidi ya kustahimili, kukata na kubana kuliko boli za kawaida, zinazofaa kwa viungio vya msingi vya kubeba mzigo.

Vivutio Tofauti vya Boliti za Muundo za Torque Shear zenye Nguvu ya Juu

Ikilinganishwa na boli kubwa za heksagoni zenye nguvu nyingi, boli za kawaida mbaya na boli za usahihi, faida na mipaka inayotumika hupangwa kutoka kwa vipimo sita ikijumuisha ujenzi, kubeba mizigo, usahihi, kukubalika, gharama ya mzunguko mzima na uwezo wa kubadilika wa hali ya kufanya kazi kwa programu ya uhandisi ya moja kwa moja.

1. Udhibiti wa Kukaza: Usahihi wa hali ya juu sana wa kabla ya mvutano na hitilafu ndogo ya kibinadamu (kivutio kikuu)

1. Kujifungia kwa tochi isiyobadilika kwa uwezo wa kuona: Ukazaji wa mwisho huzuiliwa kiufundi na sehemu ya kukata manyoya na mkia wa spline. Nguvu ya kabla ya mvutano inafafanuliwa na muundo wa sehemu bila ushawishi kutoka kwa ustadi wa waendeshaji; kukata kukamilika ni sawa na ufungaji uliohitimu, unaoonekana kwa macho uchi kwenye tovuti. Boliti kubwa za heksagoni hutegemea wrench ya torque au ujenzi wa pembe ya mzunguko, na mvutano mkubwa wa awali ulioathiriwa na urekebishaji wa wrench, msuguano wa uso na uendeshaji wa mikono, unaohitaji ukaguzi wa sampuli za chombo kwa kila kiungo.

2. Utendaji thabiti wa kabla ya mvutano: Mkengeuko wa kabla ya mvutano wa vipimo sawa hudhibitiwa ndani ya ± 5%, bora zaidi kuliko ± 10% ya bolts kubwa za hexagon. Usambazaji sawa wa mkazo kwenye vikundi vilivyounganishwa huzuia upakiaji wa bolt moja au upunguzaji wa kutosha.

3. Ondoa hitilafu za kukaza zaidi na za kukaza kidogo: Hakuna hatari ya uharibifu wa uzi kutokana na torati nyingi au kukatika kwa muunganisho kunakosababishwa na kukazwa kwa kutosha, bora kwa viungio vya muundo wa bechi kubwa la chuma.

2. Ufanisi wa Ujenzi: Taratibu zilizorahisishwa, maendeleo ya haraka na gharama ya chini ya kazi

1. Mtiririko wa kawaida wa kazi uliorahisishwa: Uimarishaji wa awali ukifuatwa na uimarishaji wa mwisho uliokamilika kwa hatua moja bila urekebishaji wa torati unaorudiwa au kujaza rekodi ya torque kwenye tovuti. Boliti kubwa za heksagoni zinahitaji urekebishaji wa wrench mara kwa mara, upimaji wa hatua kwa hatua na kurekodi fomu kwa taratibu ngumu.

2. Uwezo wa juu wa kufanya kazi wa mtu mmoja: Wrench ya kujitolea ya umeme inayolingana inasaidia utendakazi unaoendelea, kufupisha muda wa ujenzi kwa 20% ~ 35% kwa ujazo sawa wa uhandisi, na faida kubwa kwenye viwanda vikubwa na miundo ya chuma ya juu.

3. Udhibiti rahisi wa vijenzi kwenye tovuti: Usanidi wa kawaida wa boliti moja, nati moja na washer moja, huwa haichanganyiki au kupotea ikilinganishwa na boliti kubwa za heksagoni zenye washer mbili.

3. Utendaji wa Muunganisho: Kuimarishwa kwa uwezo wa kuzuia kuteleza, kuzuia mtetemo na kupambana na uchovu.

1. Muunganisho wa msuguano unaotegemeka: Mvutano wa awali wa kutosha na sare hulingana kwa karibu na nyuso za sahani zenye mgawo thabiti wa kuzuia kuteleza. Zuia kulegea chini ya mizigo inayobadilika kama vile kusimamisha kreni, mtetemo wa upepo na uendeshaji wa kifaa, yenye ukinzani bora wa uchovu kuliko heksagoni kubwa na boliti za kawaida.

2. Uthabiti wa juu wa jumla wa viungo: Mgeuko mdogo wa viungo chini ya mzigo na uhamishaji wa jumla unaoweza kudhibitiwa na mgeuko wa miundo ya chuma, inayotumika kwa nafasi muhimu za kubeba mizigo ikijumuisha fremu za chuma za juu, viunzi vya kreni na madaraja ya chuma.

3. Haitumiki kwa uhamishaji wa nguvu ya aina ya kuzaa: Bidhaa zote mbili ni boliti zenye nguvu za daraja la 10.9, huku Boliti za Muundo wa Nguvu za Juu za Torque Shear zimeundwa tu kwa miunganisho ya aina ya msuguano na mgawanyiko wazi wa muundo; boli za kawaida huhamisha mzigo kupitia fani yenye utendaji duni wa kuzuia kuteleza na mtetemo.

4. Kukubalika na Udhibiti wa Ubora: Ukaguzi rahisi na ufuatiliaji wa ubora unaofaa

1. Viwango vya kukubalika vinavyoonekana: Kata mkia wa spline hufanya kama alama ya kufuzu; kukaza kulikokosa au kutokamilika kunaweza kutambuliwa kwa mtazamo bila zana za kitaalamu za kupima kwa ajili ya ukaguzi wa hatua kwa hatua, kuboresha sana ufanisi wa usimamizi na kukubalika kwa tovuti. Boliti kubwa za heksagoni lazima zikaguliwe tena na wrench ya torque yenye mzigo mkubwa wa kazi na migogoro ya mara kwa mara.

2. Anti-tampering & anti-rework properties: Mkia wa Spline hauwezi kurejeshwa baada ya kukatwa, kukataza kukaza kwa pili, kutenganisha au kutumia tena ili kuzuia kwa ufanisi kulegea na kutumia tena bolt bila ruhusa, kutambua ubora wa mradi unaoweza kudhibitiwa.

5. Gharama Kamili & Faida za Usimamizi kwenye tovuti

1. Nyenzo za usaidizi chache na pembejeo za vifaa: Kifungu cha kwanza tu cha kukaza na wrench maalum ya mwisho ya kukata vinahitajika bila idadi kubwa ya vijaribu vya usahihi vya torque; boliti kubwa za heksagoni zinahitaji zana nyingi za kupima zilizosawazishwa.

2. Udhibiti wazi wa vipuri: Mikusanyiko kamili ya Kiwanda iliyolinganishwa awali na mchanganyiko wa vipande vitatu ili kuepuka hatari za kuchanganya vipimo; bolts za kawaida na bolts kubwa za hexagons zina vipengele vilivyotawanyika na uwezekano mkubwa wa kuchanganya.

3. Gharama kamili iliyoboreshwa ya mzunguko mzima: Bei ya ununuzi wa kitengo ni ya juu kidogo kuliko boliti za kawaida na karibu na boliti kubwa za heksagoni, lakini gharama ya jumla ya mradi inapunguzwa kwa miradi mikubwa kutokana na kazi iliyohifadhiwa, kazi ya kupima, muda wa ujenzi na urekebishaji.

6. Kubadilika kwa Hali ya Kazi: Muundo lengwa na thamani isiyoweza kutengezwa tena katika hali maalum.

1. Matukio ya utumaji yanayopendelewa: Viunganishi vya nguzo za boriti za chuma zenye urefu wa juu, viunzi vya korongo vya mitambo ya viwandani, mihimili ya muda mrefu, kumbi za chuma na viungio vya uunganisho vya kudumu vinavyokabiliwa na mizigo inayobadilikabadilika.

2. Utangamano wa mazingira: Matibabu mengi ya usoni ikiwa ni pamoja na phosphating, mabati ya maji moto na Dacromet yanapatikana kwa mazingira ya ndani, ya wazi na ya pwani.

7. Hasara & Vikomo vya Maombi

1. Nafasi ya kazi ya upande mmoja inayohitajika kwa kukaza kwa mwisho: Nafasi ya nje inahitajika ili kubana mikia ya spline; kanda nyembamba za vipofu zilizofungwa kikamilifu haziwezi kupitisha bidhaa hii, ambapo bolts kubwa za hexagon ndizo mbadala pekee.

2. Haziwezi kutenganishwa na zisizoweza kutumika tena: Bolts huwa taka baada ya kukata mkia, hazifai kwa matengenezo, ujenzi au usakinishaji wa muda; boliti kubwa za heksagoni zinaweza kugawanywa na kutumika tena baada ya kutathminiwa.

3. Ufikiaji mdogo wa vipimo: Ukubwa wa kawaida M16~M30, chaguo chache zaidi za urefu na zisizo za kawaida kuliko boli kubwa za heksagoni.

4. Chombo cha kujitolea cha lazima: Wrench maalum ya kukata torque ni lazima; funguo za torque za jumla haziwezi kukamilisha ujenzi.

8. Jedwali la Kulinganisha la Bidhaa Sawa za Kufunga

9. Miongozo ya Uchaguzi

1. Chagua Boliti za Muundo wa Nguvu ya Juu ya Torque Shear: Sehemu wazi ya kufanya kazi, viunganishi vingi, mzigo unaobadilika na mahitaji ya juu ya uchovu, miunganisho ya kudumu ya msuguano inayotanguliza ujenzi na ufanisi wa kukubalika.

2. Chagua boliti kubwa za heksagoni: Nafasi iliyofungwa nyembamba, viungio vinavyohitaji matengenezo na kutenganishwa baadaye, vipimo vya bolt vilivyozidi ukubwa.

3. Chagua bolts za kawaida: Kurekebisha kwa muda tu, vipengele vya pili bila kuingizwa au mahitaji ya mzigo wa nguvu.

Mchakato wa Ujenzi kwenye tovuti

Viwango Vinavyotumika: Kiwango cha Kukubalika cha GB 50205-2020 kwa Ubora wa Ujenzi wa Miundo ya Chuma, JGJ 82. Kwa Boliti za Muundo za Nguvu za Juu za Nguvu za 10.9 za aina ya Torque Shear. Utaratibu wa Jumla: Maandalizi ya Ujenzi → Matibabu ya Uso → Uteuzi wa Bolt & Ulinganishaji → Ukazaji wa Awali → Ukazaji wa Mwisho → Usafishaji wa Mabaki ya Mkia → Kukubalika kwa Ubora

1. Maandalizi ya kabla ya ujenzi

(1) Maandalizi ya Kiufundi na Nyenzo

1. Angalia michoro za ujenzi, fomu za pamoja, vipimo vya bolt (kipenyo + urefu), kubuni nguvu ya awali ya mvutano na mahitaji ya mgawo wa kupambana na kuingizwa.

2. Kupitisha mikusanyiko kamili ya bolt iliyolingana ya kundi linalofanana; kuchanganya makundi tofauti, vipimo au matumizi tofauti ya vipengele moja ni marufuku. Kagua vyeti vya bidhaa, nguvu ya axial na ripoti za majaribio ya mgawo wa msuguano.

3. Tayarisha 3%～5% mikusanyiko ya vipuri ya boliti ya vipimo sawa kulingana na matumizi ya jumla.

4. Hifadhi bolts katika ghala kavu na sleeves ya kinga ya thread ili kuepuka uchafuzi wa mafuta, kutu na uharibifu wa mgongano.

(2) Wasiliana na Matibabu ya uso

1. Ondoa mizani ya oksidi, rangi, mafuta na kutu inayoelea kupitia ulipuaji wa mchanga, ulipuaji wa risasi, kusaga au kutu inayodhibitiwa.

2. Fanya ukaguzi upya wa sampuli za bechi ili kuhakikisha kuwa mgawo wa kuzuia kuteleza unakidhi mahitaji ya muundo.

3. Weka nyuso za msuguano safi na kavu kabla ya kuunganisha sehemu; kusimamisha ujenzi chini ya hali ya mvua au umande.

(3) Zana na Waendeshaji

1. Zana: wrench ya awali ya torque inayoweza kurekebishwa, wrench ya kukaza ya mwisho ya torque ya torque maalum ya umeme, kichuna mkia wa spline, kalamu ya kuashiria na kipima sauti.

2. Rekebisha na ujaribu wrench ya mwisho ya kukaza kabla ya ujenzi; waendeshaji lazima wawe na vyeti halali na kupokea ufichuzi wa kiufundi wa kabla ya kazi.

(4) Kanuni ya Uteuzi wa Urefu wa Bolt

Baada ya kukaza kikamilifu, nyuzi 2～3 kamili zitafichuliwa nje ya nati. Chagua urefu sahihi kulingana na unene wa jumla wa sahani zilizounganishwa; bolts ndefu au fupi kupita kiasi ni marufuku.

2. Mkutano wa Kipengele & Uingizaji wa Bolt

1. Pandisha na urekebishe vipengele vya chuma kwa muda, rekebisha mhimili, mwinuko na wima. Kagua mapengo ya sahani kwa kupima kihisia; ongeza vibao vya kuunga mkono kwa kila vipimo ikiwa pengo linazidi 1.0mm.

2. Kudumisha mwelekeo wa kuingizwa kwa bolt sare (kwa ujumla kutoka upande wa ndani hadi upande wa nje); nyundo ya kulazimishwa, kutengeneza shimo kwa kukata gesi ni marufuku. Rekebisha mkengeuko wa shimo wa kiwango cha juu kwa kila mpango wa kiufundi.

3. Weka washer kwa usawa tu upande wa nut bila skew.

4. Urekebishaji wa muda kupitia boliti za muda / pini za kuteleza: Boliti za muda zitawajibika kwa si chini ya 1/3 ya mashimo yote kwenye kila kiungo, angalau seti 2.

3. Kukaza Awali (Utaratibu wa Lazima)

1. Kazi: Ondoa mianya ya sahani na upangaji vibaya ili kupunguza thamani za mwisho za kukaza torque.

2. Torque ya uimarishaji ya awali: Inabainishwa na muundo au kiwango, kwa ujumla 50% ya torque inayokaza ya mwisho.

3. Kuimarisha mlolongo

· Kikundi kimoja cha boli za pamoja: Funga kwa ulinganifu kutoka katikati hadi maeneo ya jirani

· Mishono mirefu ya kuunganisha: Funga kutoka katikati hadi ncha zote mbili

1. Weka alama kwenye karanga na nafasi za bolt sawasawa na kalamu za kuashiria baada ya kukaza kamili kwa awali ili kutofautisha bolts zilizoimarishwa na zisizofungwa.

2. Kamilisha uimarishaji wa awali na wa mwisho kwa viungo vilivyokusanyika siku sawa na kanuni.

4. Kukaza kwa Mwisho (Utaratibu wa Msingi)

1. Tumia kipenyo maalum cha kung'oa torque ya umeme: Vibana vya mikono vya nje vikali huku mkia wa ndani ukishika mkia, anza kibisi kwa kasi.

2. Endelea kutumia torque hadi mkia wa spline utakapokatika kiotomatiki kando ya shimo la kukata manyoya, kuashiria kukazwa kwa mwisho.

3. Utunzaji usio wa kawaida

· Mkia wa mkia usiokatika & funguo isiyo na kazi: Kagua funguo, mahali pa shimo la boli na mianya ya bati, rekebisha kisha uunde upya.

· Shank ya bolt inayozunguka: Acha kufanya kazi mara moja, badilisha na mkusanyiko mpya kamili wa bolt ili kusakinishwa tena.

1. Fuata mlolongo sawa wa kukaza kama uimarishaji wa awali; kufunga nyuma au kuruka ni marufuku.

2. Weka alama kwenye viungo baada ya kukaza mwisho ili kutofautisha hali ya awali na iliyoimarishwa kikamilifu.

5. Matibabu ya Hali Maalum ya Kufanya Kazi

1. Nafasi zisizo na nafasi: Iwapo wrench ya kukata torque haiwezi kutumika, tumia mbinu ya torque kwa kila viwango vya boli kubwa ya heksagoni na uthibitisho wa muundo na msimamizi na rekodi kamili za ujenzi.

2. Ujenzi wa usiku na joto la chini: Mwangaza wa kutosha na uhifadhi wa joto unahitajika; wrench ya preheat ili kuepusha utoaji wa torati usio thabiti.

3. Ujenzi wa baada ya mvua: Rejesha kazi baada tu ya nyuso za msuguano kukauka kabisa na kuangalia upya hali ya uso.

6. Usafishaji wa Baada ya Ujenzi & Ulinzi wa Bidhaa Iliyokamilika

1. Ondoa mikia ya mabaki ya spline na dondoo maalum na kukusanya vipande kwa usawa bila utupaji wa nasibu.

2. Safisha uchafu na vumbi vinavyozunguka; weka rangi ya kugusa dhidi ya kutu kwenye nyuzi na maeneo madogo ya mikwaruzo.

3. Epuka kugonga bila mpangilio, athari, kukata moto na kulehemu kwa umeme kwenye viungo vya bolt vilivyokamilika ili kuzuia hasara ya kabla ya mvutano.

4. Chukua ulinzi wa insulation ya joto kwa shughuli za kulehemu zinazofuata karibu na maeneo ya bolt ili kuepuka kuzorota kwa joto la juu la utendaji wa bolt.

7. Ukaguzi wa Ubora & Kukubalika

(1) Ukaguzi kamili wa Visual

1. Mikia yote ya spline iliyokatwa baada ya kuimarisha mwisho; hakuna amekosa, incomplete au fake inaimarisha.

2. Bolts na karanga bila kupoteza au skew; 2～3 nyuzi zilizofichuliwa nje ya karanga zenye mwonekano mzima.

3. Nyuso za msuguano zilizofungwa kwa karibu bila mapengo dhahiri.

(2) Uchunguzi upya wa Sampuli

1. Fanya ukaguzi wa torati kwenye boliti zilizotolewa kwa sehemu maalum; imehitimu ikiwa thamani ya torque itasalia ndani ya safu inayoruhusiwa ya mkengeuko.

2. Thibitisha utumizi wa mkusanyiko unaolingana bila makundi mchanganyiko au vipimo.

3. Angalia rekodi za ujenzi, ripoti za mtihani na nyaraka za kukubalika zilizofichwa.

(3) Utupaji wa Bidhaa Zisizostahiki

1. Boliti ambazo hazijaibiwa / zisizokazwa: Nyongeza inakaza hadi kiwango kinachostahiki.

2. Torque kupita kiasi, boliti zilizoharibika au shanki zinazozunguka: Badilisha mikusanyiko mpya ya bolt kabisa; kuimarisha tena au kutengeneza bolts zilizoharibiwa ni marufuku.

8. Marufuku Madhubuti ya Ujenzi

1. Upanuzi wa shimo la kukata gesi na nyundo ya kulazimishwa ya bolts ni marufuku.

2. Kutenganisha au kutumia tena bolts baada ya kukata mkia wa spline ni marufuku.

3. Kuchanganya makusanyiko ya bolt kutoka kwa wazalishaji tofauti au makundi ni marufuku.

4. Uchoraji, chokaa au mipako ya mafuta kwenye nyuso za msuguano ni marufuku.

5. Kutumia wrenches zisizo na kipimo au mbaya za kukaza ni marufuku.

Muhtasari wa Mtiririko Uliorahisishwa wa Ujenzi

Maandalizi ya Ujenzi → Matibabu ya Uso wa Mawasiliano → Upandishaji wa Kipengee & Urekebishaji wa Muda → Uwekaji wa Bolt → Ukazaji wa Awali → Kuweka Alama → Kukaza Mwisho (Kukata Mkia wa Mkia) → Kuweka Alama Upya → Usafishaji wa Mabaki ya Mkia → Ulinzi wa Bidhaa Umekamilika → Kukubalika Kamili kwa Sampuli + Kukubalika kwa Sampuli

Vigezo vya Utendaji vya Msingi vya Bolts za Muundo za Nguvu ya Juu ya Torque Shear

Kuzingatia GB/T 3632-2008 kwa daraja la 10.9S, viashirio vya lazima vya kubuni na kukubalika, vinavyotumika kwa ukubwa wa kawaida M16～M30. Mkutano mmoja kamili ni pamoja na bolt 1, nati 1 na washer 1.

1. Malighafi & Matibabu ya Joto

· Nyenzo ya bolt: ML20MnTiB kwa ukubwa ≤M24; 35VB / 35CrMo kwa ukubwa ≥M27

· Nyenzo za Nut & washer: nati ya daraja la 10H (35CrMo / 45# chuma); 45# washer wa chuma

· Matibabu ya joto: Kuzima + joto la juu matiko kwa ajili ya quenching kamili & matiko; Ugumu: Bolt 32～38HRC, Nut 35～45HRC, Washer 35～45HRC

2. Sifa za Mitambo za Boliti za Daraja la 10.9S

3. Nguvu ya Kawaida ya Kabla ya Mvutano (P, kN) kwa Daraja la 10.9S

4. Mgawo wa Torque (K)

Masafa ya kawaida: 0.110 ~ 0.150 (joto iliyoko 10～35℃)

· Mgawo wa utofautishaji: ≤3% (vikundi 5 vya vielelezo, mizunguko 8 ya kukaza kwa kila kikundi)

· Fomula ya kukokotoa: K=T/(P·d) (T = torque ya kukaza ya mwisho, P = nguvu ya kabla ya mvutano, d = kipenyo cha kawaida cha uzi)

5. Uzi & Usahihi wa Dimensional

· Uzi wa bolt: Daraja la 6g (uvumilivu wa kipenyo cha wastani ± 0.02 mm)

· Nut thread: Hatari 6H

· Groove muhimu ya shear: Uvumilivu wa kina cha Groove ± 0.1 mm; kipenyo cha 15%～20% kidogo kuliko kipenyo cha mzizi wa uzi kwa kuvunjika kunaweza kudhibitiwa

· Wima wa uso unaozaa nati: ≤1°

· Uvumilivu wa urefu wa bolt: ± 2 mm; Unyoofu ≤1 ‰

6. Anti-slip & Connection Utendaji

· Mgawo unaohitajika wa kuzuia kuteleza μ: ≥0.45 (baada ya kulipua mchanga / matibabu ya ulipuaji)

· Mtawanyiko wa kabla ya mvutano: ≤± 8% kwa njia ya kukata torque, bora zaidi kuliko ± 15% ya mbinu safi ya torque

· Utendaji wa uchovu: Nguvu ya juu ya kukaza kabla ya kukaza hukandamiza mteremko, kuinua maisha ya huduma ya uchovu kwa zaidi ya 30%

7. Matibabu ya uso na Utendaji wa Kuzuia kutu

1. Phosphating (ya kawaida): Unene wa filamu 5～15 μm, mgawo thabiti wa msuguano wa mazingira ya ndani

2. Uwekaji mabati wa maji moto: unene wa safu ya zinki ≥85 μm kwa maeneo ya wazi na ya pwani; kugonga tena uzi baada ya kupaka mabati ili kuzuia msongamano

3. Mipako ya Dacromet: Unene wa filamu 6～10 μm kwa hali nzito ya kutu, maisha ya huduma ya kuzuia kutu yaliongezeka kwa mara 5 na zaidi

8. Udhibiti wa Mwisho wa Kuimarisha & Kiwango cha Kukubalika

· Kukata kiwango cha kufuzu kwa torque: Mkia wa Spline hukatika kando ya shimo la kukata manyoya, nguvu ya kabla ya mvutano hufikia 95%～105% ya thamani ya muundo.

· Mfiduo wa nyuzi zilizohitimu: nyuzi 2～3 kamili nje ya nati

· Usahihi wa ujenzi: mgawo wa utawanyiko wa kabla ya mvutano wa mbinu ya kukata torque ≤0.08, chini sana kuliko 0.22 ya mbinu safi ya torque
