HAISHENGvifaa vimeboreshwaSafu ya Chuma yenye Umbosuluhu za miradi ambapo nguzo za kawaida za mraba, pande zote, au H-boriti haziwezi kukidhi ipasavyo mipangilio ya usanifu, mahitaji ya muunganisho, au masharti ya kubeba mzigo. Kwa kuchanganya muundo unaonyumbulika wa sehemu-tofauti na uundaji wa usahihi, safu wima hizi hutoa njia ya vitendo ya kuunganisha utendakazi wa muundo na utumiaji mzuri wa nafasi.

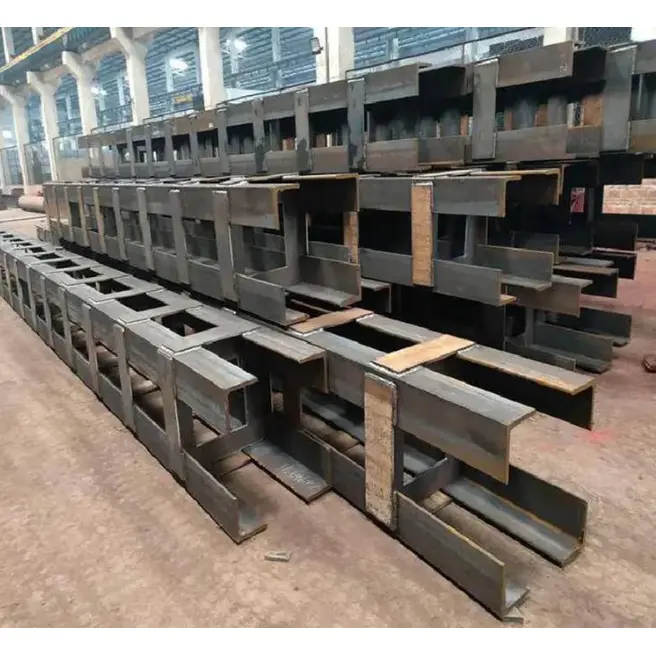

Safu ya Muundo wa Chuma ni mwanachama aliyebinafsishwa wa kubeba shehena wima iliyoundwa kwa sehemu isiyo ya kawaida. Tofauti na safu wima za kawaida, inaweza kutengenezwa kwa umbo la L, T-umbo, cruciform, polygonal, variable-section, curved, au usanidi mwingine maalum wa mradi. Unyumbulifu huu huifanya kuwa ya thamani hasa kwa pembe za ujenzi, nguzo za ukuta zilizofichwa, nafasi za usanifu zisizo za kawaida, miundo yenye upana mkubwa, na maeneo yanayokabiliwa na upakiaji wa eccentric au wa pande nyingi.
Kwa wahandisi, wasanifu majengo, wakandarasi, na timu za ununuzi, kuchagua safu sahihi si suala la kuchagua chuma chenye nguvu za kutosha. Jiometri, mwelekeo wa muunganisho, usahihi wa uundaji, mahitaji ya tetemeko, ulinzi wa kutu, hali ya usakinishaji, na matumizi ya jumla ya nafasi lazima pia izingatiwe. Safu wima iliyoundwa ipasavyo inaweza kushughulikia mambo haya kama sehemu ya suluhu iliyounganishwa ya muundo.
1. Safu ya chuma yenye umbo ni nini?
2. Mipangilio ya Kawaida ni Gani?
4. Ni Nyenzo na Vigezo Gani vya Utendaji Vinafaa?
5. Safu ya Chuma yenye Umbo Inatengenezwaje?
6. Nguzo za Chuma zenye Umbo Zinatumika Wapi?
7. Je, Inalinganishwaje na Nguzo za Kawaida?
8. Je, Wanunuzi Wanapaswa Kuchaguaje Safu Safu Sahihi?
9. Maswali Yanayoulizwa Mara kwa Mara
Safu ya Muundo wa Chuma cha Umbo ni mwanachama wima wa muundo ambaye sehemu yake mtambuka imeundwa mahususi nje ya umbizo la kawaida la sehemu ya mstatili, ya duara au ya kawaida ya H. Inaweza kutengenezwa kwa kuunganisha sahani za chuma, sehemu za miundo, sehemu zisizo na mashimo, au mabomba ya chuma na kuziunganisha kupitia mchakato wa kulehemu unaodhibitiwa na utengenezaji.
Kusudi kuu ni kutatua shida za kimuundo au usanifu ambazo safu wima za kawaida haziwezi kushughulikia kwa ufanisi. Kwa mfano, safu iliyo kwenye kona ya jengo inaweza kuhitaji kubaki na kuta mbili badala ya kuingia kwenye nafasi ya ndani inayoweza kutumika. Safu yenye umbo la L inaweza kushughulikia hali hii huku ikidumisha njia inayohitajika ya upakiaji.
Vile vile, safu ya kati inayopokea mihimili kutoka pande nyingi inaweza kufaidika kutokana na usanidi wa cruciform. Sehemu zinazobadilika-badilika na safu wima zilizojipinda pia zinaweza kuauni fasi za usanifu bainishi ambapo wasifu wa kawaida unaobadilika itakuwa vigumu kuunganishwa.
Kulingana na vipimo vya bidhaa vya HAISHENG, usanidi wa kawaida unajumuisha umbo la L, umbo la T, sulubu, poligonali, mchanganyiko, sehemu-tofauti, na safu wima zilizopindwa. Ubunifu unaweza kuendelezwa kulingana na michoro ya ujenzi, hali ya tovuti, sehemu za uunganisho, na mahitaji mahususi ya kubeba mzigo wa mradi.
Jiometri tofauti za ujenzi zinahitaji suluhisho tofauti za kimuundo. Mipangilio ifuatayo ni kati ya chaguzi muhimu zaidi kwa ujenzi wa chuma usio wa kawaida:
| Usanidi | Utumizi wa Kawaida | Faida Muhimu |
|---|---|---|
| Safu yenye Umbo la L | Kujenga pembe na makutano ya ukuta | Inafaa kwa karibu dhidi ya kuta na inapunguza kizuizi cha mambo ya ndani |
| Safu yenye Umbo la T | Vituo vya ukuta, korido, na maeneo ya ukingo | Hutoa usaidizi wa usawa wakati wa kuunganisha na mipangilio ya ukuta |
| Safu ya Msalaba | Cores za miundo ya kati na miunganisho ya boriti yenye mwelekeo mwingi | Inawezesha miunganisho kutoka pande nyingi |
| Safu yenye Umbo la Z | Mipango ya sakafu isiyo ya kawaida na kanda maalum za kimuundo | Huendana na mipangilio changamano ya anga |
| Safu ya Pembe | Miundo ya usanifu na miradi mikubwa ya span | Inachanganya jiometri iliyobinafsishwa na mahitaji ya kimuundo |
| Safu ya Sehemu Inayobadilika | Miundo ya juu ya kupanda na façades za usanifu | Huruhusu vipimo vya sehemu kubadilika kulingana na upakiaji au muundo |
| Safu Wima Iliyopinda | Façades zilizopinda na miradi tofauti ya usanifu | Inasaidia mahitaji changamano ya kuona na kijiometri |
Usanidi unaofaa zaidi unapaswa kuamuliwa kupitia hesabu za uhandisi wa muundo badala ya kuchaguliwa kwa mwonekano tu. Jiometri ya sehemu mbalimbali, unene wa sahani, urefu wa safu wima, hali ya upakiaji, maelezo ya muunganisho, na misimbo ya muundo inayotumika yote huathiri muundo wa mwisho.
Faida dhahiri zaidi ni kubadilika kwa kijiometri. Badala ya kulazimisha mpangilio wa jengo ili kuzingatia safu ya kawaida, wahandisi wanaweza kukabiliana na safu kwa muundo. Hii ni muhimu hasa kwa pembe, makutano ya ukuta, viwango vya sakafu vilivyoyumba, mipango isiyo ya kawaida na maeneo ya usakinishaji yenye vikwazo.
Wakati safu inaweza kuunganishwa kwenye ukuta, inaweza kupunguza kiasi cha eneo la sakafu linaloweza kutumika kupotea kwa makadirio ya miundo. Hii inaweza kuwa ya thamani katika majengo ya makazi, maeneo ya biashara, vifaa vya umma, na miundo iliyojengwa ambapo ufanisi wa mipango ya mambo ya ndani ni muhimu.
Safu zenye umbo maalum zinaweza kutoa miunganisho mingi ya mihimili, viunga na washiriki wengine wa muundo. Usanidi wa cruciform, kwa mfano, unaweza kutengenezwa kwa hali ambapo washiriki wa muundo huungana kutoka pande kadhaa.
Kwa kurekebisha upana wa kiungo, unene wa sahani, na sehemu nzima ya jumla, wahandisi wanaweza kurekebisha usambazaji wa nyenzo za muundo na kuathiri ugumu kuhusu shoka tofauti. Hii hufanya safu wima zenye umbo kuwa muhimu kwa miradi iliyo na hali isiyo ya kawaida ya upakiaji wima, kando, au eccentric.
Shughuli nyingi ngumu za utengenezaji zinaweza kukamilika kabla ya kujifungua. Kukata, kuunganisha, kulehemu, kunyoosha, usindikaji wa mwisho, kiambatisho cha sahani, ukaguzi, na matibabu ya uso yanaweza kuratibiwa katika mazingira yaliyodhibitiwa ya utengenezaji. Hii inaweza kupunguza kiasi cha utengenezaji kinachohitajika kwenye tovuti ya ujenzi.
Uteuzi wa nyenzo unapaswa kuendana na hesabu za muundo wa mradi, hali ya mazingira, mahitaji ya joto na viwango vinavyotumika. HAISHENG imeorodhesha Q235B na Q355B kama chaguo msingi za nyenzo, na Q355NL na Q355GJ zinapatikana kwa mahitaji mahususi ya halijoto ya chini au mitetemeko mikubwa.
| Kigezo | Uainishaji wa Kawaida |
|---|---|
| Nyenzo za Msingi | Q235B, Q355B |
| Chaguzi Maalum za Nyenzo | Q355NL, Q355GJ |
| Sahani / Unene wa Viungo | Takriban 8-60 mm kulingana na muundo |
| Upana wa Kiungo Kimoja | Takriban 100-600 mm kulingana na usanidi |
| Urefu wa Sehemu ya Kawaida | 9 m au 12 m; ujenzi wa sehemu kwa urefu zaidi |
| Unyoofu wa Safu | ≤ L/1000 |
| Mkengeuko wa Dimensional wa Sehemu Mtambuka | Takriban ± 2-3 mm |
| Unene wa Bamba la Msingi | Takriban 16-60 mm |
| Safu ya Bolt ya Anchor | M20-M64 kulingana na muundo |
Kwa marejeleo, Q235B hutumiwa kwa kawaida kwa matumizi ya kawaida ya muundo, ilhali Q355B hutoa nguvu ya juu ya mavuno na inafaa kwa upakiaji mzito zaidi, wa kupanda juu na utumizi wa muundo unaohitaji sana. Uteuzi wa nyenzo unapaswa kuthibitishwa kila wakati dhidi ya mahitaji ya uhandisi ya mradi na misimbo ya miundo ya ndani.
Kwa ulinzi wa kutu, maandalizi ya uso na uteuzi wa mipako ni muhimu sawa. Mfumo wa kawaida unaweza kujumuisha ulipuaji wa risasi hadi Sa2.5 ikifuatiwa na primer iliyo na zinki nyingi, mipako ya kati na koti ya juu. Kwa mazingira ya fujo zaidi, kama vile matumizi ya pwani, mabati ya maji moto yanaweza pia kuzingatiwa.
Utengenezaji wa usahihi ni muhimu hasa kwa sababu jiometri isiyo ya kawaida huacha nafasi ndogo ya makosa ya utungaji yasiyodhibitiwa. Mtiririko wa kawaida wa utengenezaji ni pamoja na hatua zifuatazo:
Kwa viungo muhimu vya miundo, majaribio yasiyo ya uharibifu yanaweza kujumuishwa katika mpango wa kudhibiti ubora. HAISHENG inabainisha welds za Daraja la I na upimaji wa ultrasonic 100% kwa viunganishi muhimu vya safu wima na viunzi vya msingi katika usanidi unaotumika.
Usawa wa jiometri maalum hufanya safu wima hizi zifaane kwa miradi ambapo sehemu za muundo wa kawaida ni ngumu kuunganishwa.
Wao ni muhimu hasa wakati mahitaji ya kimuundo na mahitaji ya usanifu yanaingiliana. Badala ya kuchukulia safu kama sehemu ya bidhaa za kawaida, mwanachama mzima anaweza kubuniwa kama sehemu ya mfumo wa muundo wa jengo.
| Kipengele | Safu ya Chuma yenye Umbo | Sehemu ya H ya Kawaida | Sehemu ya Mashimo ya Mviringo |
|---|---|---|---|
| Unyumbufu wa Sehemu Mtambuka | Juu sana; jiometri iliyobinafsishwa | Jiometri ya kawaida | Jiometri ya kawaida ya mviringo |
| Ujumuishaji wa Ukuta | Bora kwa mipangilio iliyochaguliwa | Wastani | Wastani |
| Viunganisho vya Mielekeo mingi | Inaweza kutengenezwa kwa maelekezo mengi ya uunganisho | Inafaa zaidi kwa shoka za msingi za orthogonal | Miunganisho inaweza kupangwa karibu na sehemu lakini inaweza kuhitaji maelezo maalum |
| Kubadilika kwa Usanifu | Bora kabisa | Wastani | Nzuri |
| Sehemu ya Kubadilika | Inapatikana | Imepunguzwa bila utengenezaji wa ziada | Inawezekana lakini inahitaji utengenezaji uliobinafsishwa |
| Matumizi ya Kawaida | Miundo ngumu na isiyo ya kawaida | Muafaka wa chuma wa kawaida | Safu wima zilizowekwa wazi na programu maalum za muundo |
Ulinganisho huu haumaanishi kuwa safu yenye umbo daima ni bora zaidi. Sehemu za kawaida husalia kuwa za kiuchumi na zenye ufanisi wakati jiometri yao inalingana na mradi. Thamani ya Safu ya Safu ya Muundo wa Chuma inaonekana wakati wasifu wa kawaida huunda maelewano katika nafasi, miunganisho, umbo la usanifu, au utendakazi wa muundo.
Kwa wakandarasi, wahandisi wa miundo, na timu za ununuzi zinazotafuta mtengenezaji au msambazaji wa China, mambo kadhaa yanapaswa kuthibitishwa kabla ya kuagiza.
Mtengenezaji anayetegemewa anapaswa kuwa na uwezo wa kutafsiri michoro ya uhandisi katika mchakato wa uundaji unaodhibitiwa huku akidumisha ufuatiliaji kutoka kwa malighafi kupitia sehemu iliyokamilika.
Kusudi lake kuu ni kutoa safu inayobeba mzigo ambayo inaweza kukabiliana na mipangilio ya usanifu, mahitaji ya uunganisho yasiyo ya kawaida, nafasi ndogo, upakiaji wa eccentric, au mifumo changamano ya miundo ambapo nguzo za kawaida hazifai.
Ndiyo. Sehemu ya msalaba, vipimo, daraja la chuma, unene wa sahani, urefu, sahani za kuunganisha, vigumu, sahani za msingi, na matibabu ya uso yanaweza kubinafsishwa kulingana na michoro ya uhandisi na mahitaji ya mradi.
Q235B na Q355B ni chaguo la kawaida. Kulingana na hali ya mradi, Q355NL au Q355GJ inaweza kuzingatiwa kwa matumizi mahususi ya halijoto ya chini au ya mitetemeko ya juu.
Zinaweza kutumika katika miundo ya juu-kupanda na mizigo mizito wakati imeundwa ipasavyo. Muundo wa mwisho unapaswa kuthibitishwa kupitia hesabu za miundo na uzingatie kanuni zinazotumika za ujenzi.
Ndiyo. Kulingana na mazingira, chaguzi za kinga zinaweza kujumuisha mifumo ya mipako ya safu nyingi au mabati ya moto. Tiba inayofaa inapaswa kubainishwa kulingana na hali ya mfiduo na mahitaji ya mradi.
Taarifa muhimu ni pamoja na michoro ya miundo, vipimo vya safu wima, aina ya sehemu-tofauti, daraja la chuma, kiasi, urefu unaohitajika, maelezo ya muunganisho, matibabu ya uso, mahitaji ya ukaguzi, mahali pa kupelekwa na viwango vinavyotumika.
A Safu ya Chuma yenye Umbohutoa suluhisho la ufanisi wakati wasifu wa kawaida wa chuma hauwezi kukidhi mahitaji ya kimuundo, usanifu na matumizi ya nafasi wakati huo huo. Kutoka kwa nguzo za kona zenye umbo la L na nguzo za ukuta zenye umbo la T hadi usanidi wa sehemu ya msalaba, polygonal, curved, na variable-sehemu, jiometri iliyobinafsishwa inaruhusu mfumo wa kimuundo kukabiliana na mradi badala ya kulazimisha mradi kukabiliana na wasifu wa kawaida. Kwa wanunuzi wanaotafuta mtengenezaji wa China anayetegemewa na msambazaji wa muundo wa chuma wa kituo kimoja, HAISHENG hutoa uundaji maalum kulingana na michoro, mahitaji ya nyenzo, maelezo ya uunganisho, vipimo vya vipimo, mahitaji ya ukaguzi na mahitaji ya matibabu ya uso. Ikiwa unapanga mradi wa muundo wa chuma usio wa kawaida na unahitaji vipimo vya safu wima vilivyobinafsishwa, mashauriano ya kiufundi, au nukuu ya mradi,wasiliana nasikujadili mahitaji yako na kutengeneza suluhu inayofaa ya Safu ya Safu ya Muundo ya Muundo.
