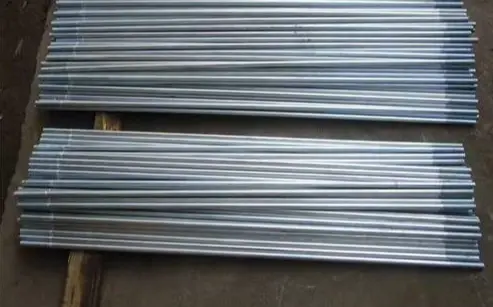

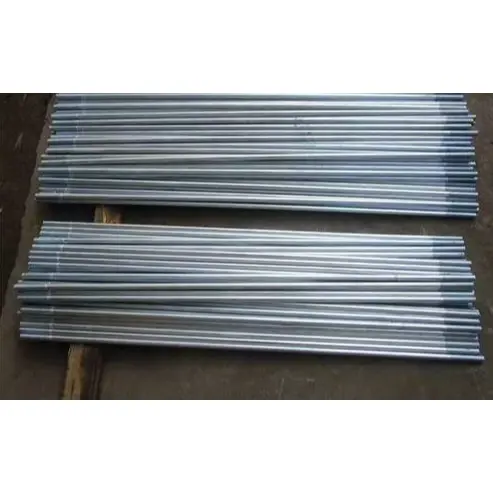

Vijiti vya Kufunga Vyuma vya Mabati kwa Ufungaji wa Kimuundo

Fimbo za Mabati za Kuunganisha Kimuundo (pia hujulikana kama tie za mabati ya dip-dip au fimbo za mvutano za chuma) ni vipengee vya miundo ya chuma ya duara vinavyotumika katika miundo ya chuma—kama vile mitambo ya viwandani, paa, kuta na mifumo ya kupachika ya voltaic—ili kustahimili nguvu zisizo na nguvu, kuhamisha mizigo iliyo mlalo, kuzuia upenyezaji wa ukuta.

Ufafanuzi na Usanidi wa Bidhaa

I. Taarifa za Msingi za Bidhaa

Nyenzo: Kiwango cha Q235B; Q355B kwa programu zenye mzigo mkubwa. Chuma cha mviringo hupitia mchoro wa baridi, kuzima na kuwasha, na kuunganisha kwenye ncha zote mbili.

Kupambana na kutu: Mabati ya moto-dip (HDG); unene wa mipako ya zinki ≥70-100μm; yanafaa kwa mazingira ya pwani ya nje au yenye kutu sana.

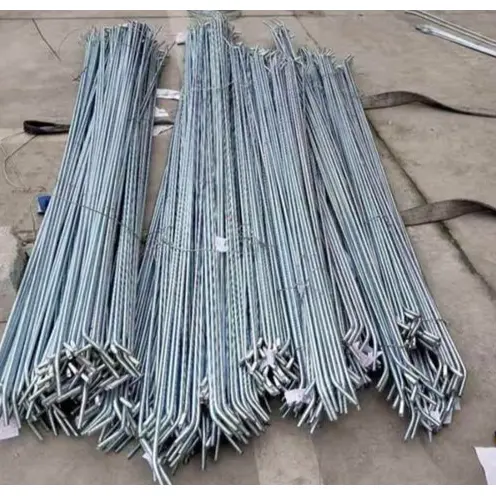

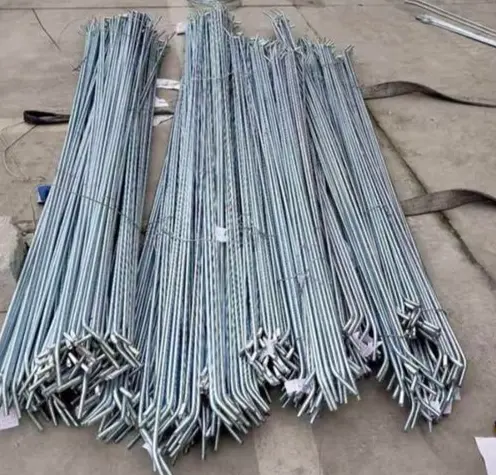

Kazi: Aina ni pamoja na vijiti vilivyonyooka (vipimo vya kufunga vilivyo mlalo), vijiti vya kufunga vya mlalo (viunga vya goti/viunga vya upepo), na vijiti vya kufunga vilivyorekebishwa na zamu (mvutano inayoweza kurekebishwa).

II. Usanidi Kamili (Mkutano Wastani)

1) Mwili wa Fimbo ya Kufunga (kipande 1)

Kipenyo: φ8/10/12/14/16mm (φ12 ni ya kawaida).

Threads: M8/M10/M12/M14/M16 katika ncha zote mbili (zinazolingana na kipenyo); urefu wa thread ni 2d-3d kwa kila mwisho.

Urefu: Imebinafsishwa kulingana na muda; uvumilivu ± 5mm; inapatikana katika matoleo yaliyounganishwa kikamilifu au yenye ncha mbili.

Uso: Mabati ya moto-kuzamisha; upinzani wa dawa ya chumvi ≥500h.

2) Vifaa vya Kufunga (seti 1 kwa kila ncha)

Hex Nuts: Daraja la 4.8 / Daraja la 8; moto-kuzamisha mabati. ·Washa za gorofa: Q235 / mabati; kusambaza shinikizo na kuzuia scratching.

·Viosha vya kuoshea maji/karanga za kufunga: Zuia kulegea kwa sababu ya mtetemo (lazima kwa kuezekea paa/eneo la kupakia upepo).

3) Marekebisho / vifaa vya uunganisho (hiari kulingana na mahitaji)

·Turnbuckles (virekebisho vya kufunga-fimbo): Aina za uma-mwisho au zilizofungwa; kughushi kutoka 45 # chuma, moto-kuzamisha mabati; safu ya marekebisho: ± 50-150mm.

· Vibao vya kung'arisha / viunganishi: Q235B/Q355B; unene ≥10mm; moto-kuzamisha mabati; kwa uunganisho wa purlins / mihimili / nguzo.

·Vilinda nyuzi: Zuia uharibifu wa uzi au kutu wakati wa usafirishaji / ufungaji.

·Mirija ya Strut (kwa vijiti vya kukandamiza): φ42/48 bomba la chuma na fimbo ya ndani ya tie; inahakikisha utulivu chini ya ukandamizaji.

III. Muhtasari wa Haraka wa Vigezo Muhimu

· Nyenzo: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Nguvu ya mkazo: ≥400MPa (Q235) / ≥470MPa (Q355).

·Mipako ya mabati: ≥85μm (nje), ≥100μm (pwani).

·Maelezo ya kawaida: φ12 (M12), urefu 1–6m.

IV. Matukio ya Kawaida ya Utumaji

·Kuezekea kiwandani: Vijiti vilivyonyooka (kati ya purlin) + vijiti vya kufunga vyenye mshazari (upinzani wa upepo) + vijiti vya kugeuza (marekebisho ya mvutano).

·Vifuniko vya ukuta: Vijiti vya kufunga vya Ulalo kwa giti za ukutani; kuzuia ukuta bulging au lateral displacement.

· Mifumo ya kuweka PV: Vijiti vya kufunga vya longitudinal / transverse; kuimarisha utulivu dhidi ya mizigo ya upepo na theluji. Faida za Msingi

1. Upinzani wa kutu na kutu: Mipako ya mabati inawafanya kuwa wanafaa kwa hali ya uendeshaji wa nje na unyevu.

2. Nguvu ya juu ya mvutano: Inazuia kwa ufanisi kuyumba kwa purlin na huongeza uthabiti wa jumla wa muundo.

3. Urefu unaoweza kurekebishwa: Urefu unaweza kupangwa vizuri kwenye tovuti, kuhakikisha uwezo wa juu wa kubadilika.

4. Ufanisi: Nyepesi na ya gharama nafuu, kuwezesha ufungaji wa bechi rahisi.

Vivutio vya Kutofautisha

I. Ikilinganishwa na Fimbo za Chuma Nyeusi / Rangi za Kufunga

1. kutu ya juu na upinzani wa hali ya hewa

Hupitia mabati ya kina ya dip-dip; mipako nene, iliyounganishwa kwa metallurgiska huzuia unyevu na dawa ya chumvi, kuruhusu matumizi ya muda mrefu katika mazingira ya nje, ya unyevu au ya pwani. Kinyume chake, sehemu za kawaida za chuma nyeusi hutua kwa urahisi, na mipako ya rangi huchubua au kubaka, na hivyo kuhitaji kuondolewa kwa kutu mara kwa mara na kupaka rangi upya—na kusababisha gharama kubwa za matengenezo.

2. Maisha marefu ya huduma

Muda wa huduma unazidi miaka 20 chini ya hali ya kawaida—sehemu zilizopakwa rangi zinazopita mbali zaidi (miaka 3-5)—na kuzifanya ziwe bora kwa miundo ya kudumu ya nje ya chuma kama vile majengo ya kiwanda na mifumo ya kupachika voltaic.

3. Uadilifu bora wa uso

Mipako ya zinki ni sugu ya kuvaa na sugu, na hivyo kupunguza uharibifu wakati wa usafirishaji na ufungaji. Threads ni sugu kwa kutu na kukamata, kuhakikisha disassembly laini wakati wa matengenezo ya baadaye.

4. Muonekano wa sare na ukaguzi rahisi

Huangazia umaliziaji thabiti wa rangi ya kijivu-fedha, ikiruhusu utambulisho rahisi wa kuona wa vipimo na ubora kwenye tovuti.

II. Ikilinganishwa na Fimbo za Kufunga Chuma cha pua

1. Uwiano bora wa utendaji wa gharama

Gharama za ununuzi ni za chini sana kuliko zile za tie za chuma cha pua; chini ya hali ya kawaida ya ulikaji, utendaji wa jumla unaweza kulinganishwa, na hivyo kusababisha kupunguzwa kwa gharama za mradi.

2. Mali ya mitambo imara

Kimsingi hutengenezwa kutoka kwa chuma cha Q235B/Q355B; nguvu na ushupavu hukutana na mahitaji ya mzigo wa mvutano kwa miundo ya chuma, kuhakikisha uwezo wa kuaminika wa kubeba mzigo na upinzani dhidi ya deformation.

3. Kubadilika kwa usindikaji wa juu

Urefu na uzi unaoweza kubinafsishwa; inaoana na vifuasi kama vile vijiti vya kugeuza na mirija ya angani, vinavyotoa unyumbufu kwa usakinishaji wa tovuti, upangaji na mkazo.

III. Faida za Kipekee

1. Kuzingatia kubeba mzigo na muundo rahisi: Kimsingi hushughulikia mizigo ya mkazo; nyepesi na yenye ufanisi wa nafasi; kwa ufanisi huzuia uhamishaji wa pembeni wa purlins na girts za ukuta, na kuimarisha utulivu wa jumla wa muundo; hutumika kama mwanachama rahisi, mzuri wa mvutano katika miundo ya chuma.

2. Mfumo mpana wa usaidizi: Inaoana na seti kamili ya vifuasi—kama vile karanga za mabati, washers, turnbuckles, na sahani za gusset—zinazoangazia matibabu yanayolingana ya kuzuia kutu ili kuzuia kutu ya mabati na kuhakikisha ulinzi sawa.

3. Ufungaji rahisi: Muundo wa nyuzi mbili huruhusu kurekebisha mvutano na usawazishaji kwa kutumia njugu, na kusababisha ufanisi wa juu wakati wa ujenzi na marekebisho.

IV. Mapungufu Mafupi

1. Utendaji katika mazingira magumu: Ustahimilivu wa kutu ni duni ikilinganishwa na chuma cha pua katika mazingira yenye kutu sana au yenye tindikali/alkali.

2. Gharama: Bei ya kitengo ni ya juu kuliko vijiti vya kawaida vya chuma nyeusi, hivyo kusababisha uwekezaji wa awali wa juu kidogo.

V. Muhtasari wa Uteuzi

· Kausha mazingira ya ndani, miundo ya muda, au udhibiti mkali wa gharama → Chagua chuma cheusi au vijiti vya tie vilivyopakwa rangi.

· Maeneo ya nje/ya wazi, maeneo ya pwani, hali ya kutu ya kawaida, au hitaji la utendakazi wa muda mrefu, usio na matengenezo → Kutanguliza vijiti vya kufunga chuma vya mabati.

· Mazingira ya kemikali yenye kutu kali au mahitaji ya usafi wa hali ya juu → Chagua vijiti vya chuma cha pua.

Mchakato wa Ujenzi kwenye tovuti

Fimbo za Kufunga Chuma za Mabati kwa ajili ya Kuimarisha Kimuundo zinatumika kwa: Vijiti vya kufungia purlin vya kiwandani, vijiti vya kufunga ukutani, vijiti vya kupachika vya PV, na vijiti vilivyorekebishwa vya tie. Nyenzo za msingi kwa kawaida ni Q235B/Q355B mabati ya pande zote moto-kuzamisha; ufungaji unazingatia viwango vya muundo wa chuma.

I. Maandalizi ya Ujenzi

1. Ukaguzi wa nyenzo: Thibitisha kipenyo cha fimbo ya tie, urefu na vipimo vya uzi; angalia mipako ya mabati ya sauti na uhakikishe kuwa nyuzi hazina dents, kutu, au sehemu zilizovuliwa; hakikisha vifaa (karanga za mabati, washers gorofa, washer wa spring, turnbuckles, sahani za gusset) ziko katika hali nzuri. Piga marufuku kabisa kuchanganya vifaa vya vipimo tofauti au michakato ya utengenezaji.

2. Utayarishaji wa zana: Wrenchi, soketi, vipimo vya tepi, mabomba ya mabomba na nyundo za mikono; kwa ajili ya marekebisho ya fimbo ya tie, jitayarisha crowbars na wrenches ya mvutano; hakikisha vifaa kamili vya usalama vinapatikana kwa kazi kwa urefu. 3. Uthibitishaji wa msingi: Hakikisha sahani za uunganisho na mashimo/vipenyo vilivyochimbwa awali kwa mihimili, nguzo, purlins, na giti za ukutani zinatii michoro; hakikisha vipengee vimewekwa vyema na vimewekwa kwa usalama kwa muda.

4. Muhtasari wa kiufundi: Bainisha kwa uwazi mahitaji ya mpangilio, mteremko, na mvutano wa vijiti vya kufunga, ukitofautisha kati ya vipimo vya usakinishaji wa vijiti vilivyonyooka, vijiti vya kufunga vya mshazari na vijiti vya kugeuza.

II. Mchakato wa Ufungaji na Mambo Muhimu ya Uendeshaji

(A) Vijiti vya kawaida vya kufunga vyenye nyuzi mbili (vijiti vilivyonyooka/vya mshazari)

1. Uingizaji: Piga ncha zote mbili za fimbo ya kufunga kupitia mashimo yaliyochimbwa awali kwenye vipengele kwa mlolongo, uhakikishe kuwa fimbo inabaki sawa bila kinks au twist.

2. Uwekaji wa vifaa: Weka vipengele kwa utaratibu wa washer wa gorofa → washer wa spring → nut; tikisa mgawanyiko katika washer wa masika ili kuhakikisha athari ya kuzuia kulegea.

3. Ukazaji wa awali: Kaza karanga kwa ulinganifu katika ncha zote mbili ili kutumia mvutano wa kimsingi na kuondoa ulegevu katika vipengele.

4. Kukaza kwa mwisho: Kaza kwa hatua, ukitumia nguvu wakati huo huo katika ncha zote mbili ili kuhakikisha mvutano sawa na unyofu wa jumla; usikaze kikamilifu upande mmoja kwa wakati, kwa sababu hii husababisha utenganishaji wa sehemu na mkusanyiko wa dhiki uliojanibishwa.

5. Upangaji: Angalia unyoofu na mwelekeo kwa kutumia bomba la bomba au kamba ya kupanga; rekebisha vyema nafasi za nati inapohitajika.

(B) Vijiti vya tie ya Turnbuckle (aina inayoweza kurekebishwa)

1. Unganisha ncha zote mbili za fimbo ya tie kwenye nodes za muundo na uweke kwa uhuru karanga.

2. Zungusha mwili wa sehemu ya nyuma ili kurekebisha mvutano, kudhibiti mkazo wa jumla ili kuhakikisha jiometri ya muundo na wima inakidhi vipimo vya muundo.

3. Baada ya kurekebishwa, funga karanga za kuzuia kulegea kwenye pande zote mbili za kigeu cha kugeuza ili kuzuia kuzunguka au kulegea wakati wa huduma.

4. Kwa makundi ya fimbo ya tie sambamba, hakikisha mvutano thabiti na usambazaji wa mzigo wa usawa.

(C) Ufungaji na mirija ya spacer

Piga fimbo ya kufunga kupitia mambo ya ndani ya tube ya spacer ya chuma; sakinisha washers na karanga kwenye sehemu zenye nyuzi zinazojitokeza kutoka ncha zote mbili. Hakikisha bomba la spacer linalingana na vijenzi (wima au mlalo) bila kuinamisha au kuacha mapengo.

III. Mahitaji ya Ujenzi kulingana na Mahali

1. Vijiti vya paa za purlin: Vijiti vya tie za usawa lazima zibaki ngazi, na fimbo za tie ya diagonal lazima zimewekwa kwenye pembe za kubuni; vijiti vyote vya kufunga lazima viwe na mvutano na taut ili kuondokana na ulegevu na kuimarisha utulivu wa jumla wa purlins.

2. Vijiti vya kufunga ukuta: Sakinisha kwa kufuatana kutoka juu hadi chini huku ukidhibiti wima wa vipengele vya ukuta; hakikisha vijiti vya kufunga haviingiliani na milango, madirisha, au paneli za kufunika.

3. Miunganisho ya kona na mwisho: Hakikisha uwekaji wote umekamilika, tekeleza hatua mbili za kuzuia kulegea, na weka uimarishaji wa ziada katika maeneo yanayokabiliwa na mizigo ya juu ya upepo.

IV. Ukaguzi na Ulinzi wa Kazi iliyomalizika

1. Ukaguzi wa Visual: Fimbo za kufunga lazima ziwe sawa bila kupiga, na mipako ya mabati lazima iwe bila uharibifu mkubwa; fittings lazima kamili, na karanga kukazwa kikamilifu na washers spring kubanwa kikamilifu.

2. Ukaguzi wa kiutendaji: Mkutano lazima usiwe na ulegevu au mtikisiko; vipimo vya miundo na pembe za mwelekeo lazima zizingatie michoro.

3. Ulinzi wa kazi iliyomalizika: Kukanyaga, kuathiri, au kusababisha kuchomwa kwa kulehemu kwa vijiti vya kufunga au mipako ya mabati ni marufuku; kuzuia uchafuzi wa chokaa au mafuta kwenye maeneo yenye nyuzi.

4. Rekebisha mikwaruzo iliyojanibishwa kwenye mipako ya mabati mara moja kwa kupaka rangi yenye zinki ili kurejesha ulinzi wa kutu.

V. Marufuku ya Ujenzi

1. Kuacha washers gorofa au washer wa spring, kufunga seti zisizo kamili za fittings, au kuchanganya katika fittings zisizo za mabati ni marufuku madhubuti.

2. Kulazimisha, kupotosha, au kutumia joto la moto ili kunyoosha vijiti vya kufunga ni marufuku ili kuepuka uharibifu wa nyenzo au kushindwa kwa mipako ya mabati.

3. Usitumie vijiti vya kufunga vilivyo na nyuzi zilizoharibiwa, kumenya kwa ukali mipako ya mabati, au deformation / bending.

4. Karanga za kuimarisha zaidi ni marufuku madhubuti ili kuzuia kupigwa kwa thread au deformation ya sehemu.

5. Tekeleza hatua za ulinzi wakati wa ujenzi wa nje katika hali ya hewa ya mvua ili kuzuia kutu inayosababishwa na mkusanyiko wa maji kwa muda mrefu kwenye nyuzi.

Vigezo Muhimu vya Utendaji wa Fimbo za Kufunga Chuma za Mabati kwa Ufungaji wa Miundo

Viwango: GB/T 700, GB/T 13912, GB 50017

I. Nyenzo za Msingi na Sifa za Mitambo

1. Nyenzo za kawaida

· Kawaida: Q235B; Kazi nzito/Muda mrefu: Q355B

2. Viashiria vya Mitambo

3. Maelezo ya Fimbo: Vipenyo vya kawaida: φ8, φ10, φ12, φ14, φ16 mm; Urefu: Imebinafsishwa kwa kila michoro (kiwango cha 1-6m); Uvumilivu wa urefu: ± 5 mm

II. Vigezo vya Thread

1. Maelezo ya Uzi: Inalingana na kipenyo cha chuma cha duara (M8, M10, M12, M14, M16)

2. Aina ya Thread: thread ya nje yenye kumalizika mara mbili; urefu wa thread katika kila mwisho ni mara 2-3 ya kipenyo cha kawaida

3. Usahihi wa Thread: 6g; kufaa vizuri, kupambana na kukamata

III. Sifa za Kupaka Mabati (Uwekaji mabati wa dip-moto unapendelea)

1. Unene wa Mipako

· Matumizi ya kawaida ya nje: ≥70 μm

· Pwani / Mazingira yenye ulikaji sana: ≥85 μm

2. Kushikamana: Dhamana ya metallurgiska; hakuna peeling au flaking juu ya athari

3. Upinzani wa kutu: Mtihani wa dawa ya chumvi ≥500 h; maisha ya huduma> miaka 20 chini ya hali ya kawaida ya nje

IV. Vigezo vya nyongeza

1. Daraja la Nut: Darasa la 4.8 / Darasa la 8; moto-kuzamisha mabati (nyenzo sawa); usahihi inafaa kwa nyuzi

2. Flat Washer: Q235 nyenzo, moto-kuzamisha mabati; inasambaza shinikizo la mawasiliano; inalinda rangi ya sehemu / mipako

3. Spring Washer: High elasticity; hutumika hasa katika maeneo yenye mtetemo mkubwa au yenye upepo mkali ili kuzuia kulegea

4. Turnbuckle (Inayoweza Kurekebishwa): Nyenzo: Chuma cha kughushi 45#, mabati ya kuchovya moto kabisa; kiwango cha marekebisho ya kawaida: ± 50-150 mm mm

V. Vigezo vya Matumizi na Ufungaji

1. Hali ya upakiaji: Iliyoundwa kwa ajili ya mizigo ya mkazo tu; yatokanayo na mgandamizo, kupinda, au mizigo ya kando ni marufuku kabisa.

2. Mahitaji ya ufungaji: Fimbo ya kufunga lazima ibaki moja kwa moja, bila kupotosha au kinking; karanga kwenye ncha zote mbili lazima zikazwe symmetrically.

3. Kufaa kwa mazingira: Kiwango cha joto cha uendeshaji cha -20 ° C hadi 80 ° C; epuka kuwasiliana kwa muda mrefu na asidi kali au alkali kali.

VI. Sifa za Ziada

1. Kumaliza uso: Matte silver-gray kote na rangi sare; sugu kwa kuvaa na athari.

2. Reusability: Mipako ya nyuzi ya mabati hutoa lubrication ya asili, kuzuia mkusanyiko kutoka kwa kukamata au kuvua nyuzi wakati wa disassembly kwa ajili ya matengenezo.
