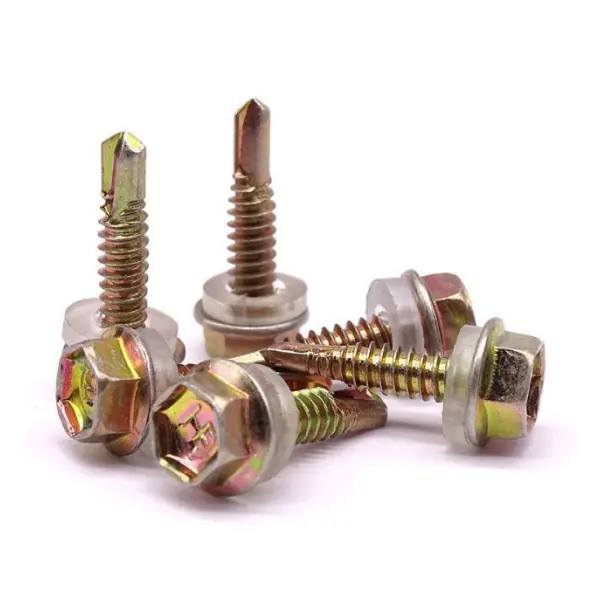

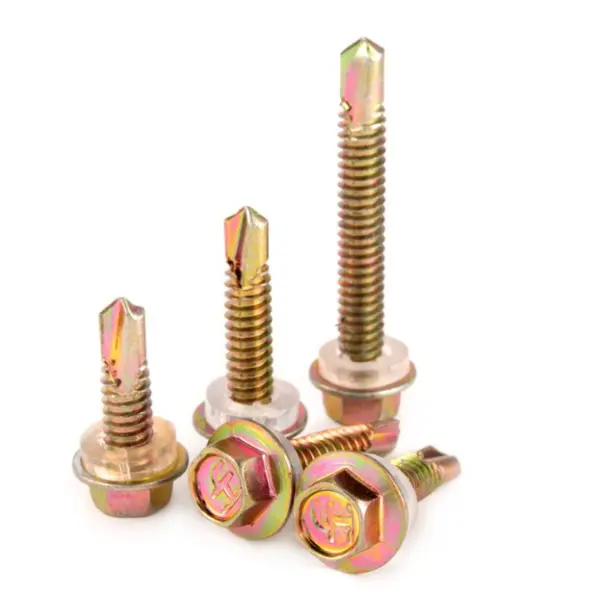

Screw za Kujigonga kwa Mifumo ya Ufungashaji wa Chuma

Skrini za Kujigonga kwa Mifumo ya Kufunika Chuma zimeundwa mahsusi kwa bahasha za ujenzi wa muundo wa chuma, ikijumuisha kuezekea, ufunikaji wa ukuta na vipengee vya kupunguza (kama vile pembe za kumeta na za kona).

Nyenzo: Chuma cha kaboni cha kati (1022) au chuma cha pua (410/304); joto-kutibiwa na kumaliza na zinki plating au Composite mipako.

Kazi ya Msingi: Huondoa haja ya kuchimba visima kabla; hufanya kuchimba visima, kugonga, na kufunga kwa hatua moja. Inafaa kwa kuunganisha karatasi nyembamba za chuma (0.5-6mm), kama vile chuma kilichopakwa rangi, mabati, na pamba za chuma zenye kupima mwanga.

Kichwa: kichwa cha washer wa Hex; sambamba na madereva ya tundu au wrenches za nguvu; inatoa upinzani wa juu wa torque na inazuia kuteleza.

Hoja: Sehemu ya kuchimba visima (chimba kidogo cha kusokota) na filimbi za kuondoa chip; uwezo wa kuchimba moja kwa moja kupitia sahani za chuma.

Thread: thread Coarse (14 TPI); hutoa uwezo dhabiti wa kujigonga na nguvu ya juu ya kubana.

Uso Maliza: Mabati ya moto-dip, zinki ya rangi, au Dacromet; sugu ya kutu na inafaa kwa matumizi ya nje.

Usanidi wa Bidhaa

Mkutano wa kawaida ni pamoja na mwili wa screw na washer wa kuziba isiyo na maji (iliyounganishwa kabla); tayari kwa matumizi ya mara moja kwenye tovuti bila hitaji la ufungaji wa washer kwa mwongozo.

1) Mwili wa Parafujo (Kipengele cha Msingi)

Aina ya Kichwa: Kichwa cha washer wa Hex; hutoa uwezo wa juu wa kubeba mzigo na kifafa salama, cha kuvuta. Maelezo (ya kawaida):

o Kipenyo: 5.5mm (#12), 6.3mm (#14)

o Urefu: 25-150mm (lazima iingie kwenye paneli na safu ya insulation, na upachikaji wa ≥25mm kwenye purlin)

Sehemu ya kuchimba: ST4.2-ST6.3, sambamba na unene wa karatasi mbalimbali za chuma.

2) Washer wa Kufunga (Muhimu kwa kuzuia maji; iliyokusanywa mapema / kuunganishwa)

Muundo: Washer wa mchanganyiko unaojumuisha washer wa chuma (chuma cha mabati / chuma cha pua) + mpira wa EPDM.

Kazi: Kuzuia maji, kuzuia uvujaji, upinzani wa kuzeeka, na upinzani wa hali ya hewa (anuwai ya uendeshaji: -40 ° C hadi 120 ° C).

Vipimo: Kipenyo cha nje ≥19mm; hutoa eneo kubwa la mawasiliano kwa kuziba kwa kuaminika. 3) Zana Zinazohitajika (Muhimu kwa Usakinishaji)

Madereva: soketi 1/4″ hex (8mm/10mm); wrench ya athari isiyo na waya au kuchimba visima vya umeme

Zana za usaidizi: Kiwango cha roho, kipimo cha tepi, kifaa cha usalama (kwa kazi ya urefu)

Vigezo muhimu vya Utendaji

Nguvu ya mkazo: ≥450 MPa

Ugumu wa uso: HRC 35–45 (mahali pa kuchimba visima, msingi mgumu)

Nguvu ya kuvuta nje: ≥8700 N (Q235, sahani ya chuma ya 4mm)

Torque: ≥10.9 Nm

Upinzani wa dawa ya chumvi: ≥saa 500 (mabati ya dip-moto)

Unene wa sahani unaotumika: 0.5-6 mm (kulingana na vipimo vya sehemu ya kuchimba visima)

Matukio ya Kawaida ya Utumaji

Kuezeka kwa paa: Kuweka karatasi za chuma zilizopakwa rangi kwenye purlin za chuma (upinzani wa kuinua upepo na kuzuia maji)

Vifuniko vya ukuta: Kuweka karatasi za chuma zilizopakwa rangi kwenye mhimili wa ukuta/purlins

Punguza/Kumweka: Kurekebisha vifuniko vya matuta, miisho, na sehemu za kona za mlango/dirisha

Nyingine: Mifumo ya kupachika ya Photovoltaic (PV), mifereji ya hewa, na bahasha za ujenzi wa chuma cha kupima mwanga.

Manufaa Muhimu ya Screws za Kugonga Self kwa Mifumo ya Kufunika Chuma

1. Huondoa hatua za kuchimba visima kabla na kugonga; ufungaji wa haraka na wa kuokoa kazi

2. Uchumba mkali; sugu kwa kulegea na kujitenga

3. Sambamba na vifaa mbalimbali; yenye matumizi mengi

4. Ukubwa wa kompakt; yanafaa kwa ajili ya kuunganisha vipengele nyembamba-ukuta na nyepesi

Watofautishaji

Ulinganisho: skrubu za kawaida za kujigonga zenye ncha kali, boliti za kawaida na riveti za upofu

I. Vitofautishi Muhimu

1. Kuunganishwa kwa kuchimba visima na kufunga; ufanisi mkubwa sana wa ufungaji

Inaangazia muundo wa kukata sehemu ya kuchimba visima; huondoa hitaji la kuchimba visima kabla au kugonga. Kuchimba visima, kunyoosha na kufunga kunakamilika kwa hatua moja, na hivyo kupunguza kwa kiasi kikubwa hatua za mchakato—zinazofaa kwa uwekaji wa bahasha kubwa kwenye tovuti za ujenzi.

2. Hex flange kichwa; nguvu kubwa ya kubana bila kuteleza

Inachanganya kiendeshi cha hex ya nje na uso wa flange, kuruhusu utumizi wa torque ya juu na funguo za umeme. Sehemu kubwa ya kuzaa hupunguza hatari ya kukatwa kwa nyuzi au kukata kichwa, na kuifanya kufaa kwa hali zinazohusisha mtetemo au shinikizo la upepo katika miundo ya chuma.

3. Jumuishi Composite washer; muhuri bora wa kuzuia maji

Imekusanyika awali kwenye kiwanda na vipengele vya chuma na EPDM. Washer wa mchanganyiko wa mpira: Inafaa vizuri dhidi ya uso wa paneli baada ya kukaza; sugu kwa kuzeeka na joto kali; inazuia uvujaji wa maji kwenye chanzo; iliyoundwa mahsusi kwa mifumo ya bahasha ya kuzuia maji ya maji.

4. Nyenzo ngumu, zinazofaa kwa uhusiano wa chuma

Kupitia-ngumu na ugumu wa juu wa uso; uwezo wa kuchimba kwa uaminifu kupitia karatasi za chuma zilizopakwa rangi 0.5-6mm na sehemu za mabati; ushupavu uliosawazishwa huhakikisha upinzani dhidi ya kukatika au kukatwa kwa nyuzi wakati wa usakinishaji, kutoa uwezo wa juu wa kubeba mzigo ikilinganishwa na skrubu za kawaida za kujigonga.

5. Upinzani wa kutu na hali ya hewa, yanafaa kwa mazingira ya nje

Huangazia matibabu ya kawaida ya uso kama vile upako wa zinki wa rangi, mabati ya kuchovya moto au upako wa Dacromet; hutoa upinzani bora kwa dawa ya chumvi na kutu; kudumu kwa matumizi ya muda mrefu katika vituo vya viwanda vya wazi au vya pwani; bora kwa matumizi ya bahasha ya muundo wa nje wa chuma.

6. Ushiriki wenye nguvu wa nyuzi, sugu kwa kuinua na kulegea kwa upepo

Nyuzi maalum za kujigonga zenyewe huhakikisha ushirikishwaji mkali na purlins za chuma; hutoa upinzani bora wa kuvuta na kuingizwa; inakabiliwa na mizigo ya upepo mkali juu ya paa na inakabiliwa na kupungua kwa muda.

II. Kulinganisha na aina zingine za kufunga (vizuizi)

1. Vs. screws za kawaida zenye ncha kali za kujigonga: Gharama ya kitengo cha juu; hazifai kwa substrates zisizo za metali kama vile mbao au plastiki.

2. Vs. bolts ya kawaida: Uwezo wa chini wa kubeba mzigo; haiwezi kutumika kwa viungo vya msingi vya kubeba mzigo wa miundo; yanafaa tu kwa mifumo ya bahasha na viunganisho vya karatasi nyembamba.

3. Vs. rivets vipofu: Inaruhusu disassembly mara kwa mara na matengenezo (tofauti na rivets moja ya matumizi); hata hivyo, upinzani wa seismic na uvumilivu kwa deformation ya mara kwa mara ni ya chini kuliko yale ya vifungo vya miundo ya juu ya nguvu.

Mchakato wa Ufungaji kwenye tovuti

Skrini za Kujigonga kwa Mifumo ya Ufungaji wa Chuma Matukio yanayotumika: Uezekezaji wa kiwanda, ufunika ukuta (shuka za chuma zilizopakwa rangi), ung'aao na trim ya kona, mifumo ya bahasha ya chuma ya kupima mwanga, n.k.; ufungaji hufuata vipimo vya jumla kwa ajili ya ujenzi wa bahasha ya muundo wa chuma.

I. Maandalizi ya Ujenzi

1. Ukaguzi wa Nyenzo

Thibitisha vipimo, urefu, na mipako ya kuzuia kutu; kagua washers zilizounganishwa kabla ya kuunganishwa ili kuhakikisha kuwa ni sawa na hazina kizuizi au kupasuka; kutofautisha kati ya vipimo vya kuchimba visima ili kuendana na unene wa jumla wa paneli.

2. Maandalizi ya Zana

Dereva wa tundu la hexagonal, wrench ya umeme ya kutofautiana-kasi / Andaa drill ya nguvu ya mkono, kurekebisha kasi na mipangilio ya torque mapema; pia tayarisha kipimo cha mkanda, alama, na kisu cha matumizi.

3. Maandalizi ya Uso wa Msingi

Hakikisha nyuso za paneli na purlins hazina uchafu, kutu isiyo na kutu, au protrusions; hakikisha viungio vya kuingiliana vya paneli ni laini na nyuso za paneli hazina migongano.

4. Mpangilio na Msimamo

Piga mistari kulingana na michoro ili kuamua nafasi ya skrubu, kuhakikisha upatanisho wa mlalo na wima.

II. Operesheni za Kuweka na Kufunga

1. Pangilia na usawazishe paneli pamoja, ukizilinda kwa muda ili kuhakikisha upana wa mwingiliano unakidhi vipimo vya muundo.

2. Weka shinikizo perpendicular kwa uso wa jopo wakati wa kuchimba visima; kudumisha mpangilio wima-kuinamisha au skrubu za kuendesha kwa pembeni ni marufuku kabisa.

3. Piga na ushikamishe kwa kasi ya kutosha, kuruhusu ncha ya kujipiga ili kupenya jopo na purlin; epuka nguvu ya ghafla au nyingi ili kuzuia kuvunja ncha ya kuchimba visima au kuharibu paneli.

4. Kiwango cha Kufunga: Flange inapaswa kukandamiza washer ya mchanganyiko ili gasket ya mpira imekandamizwa sawasawa na kupanua nje kidogo; usiimarishe zaidi, kwa kuwa hii inaweza kupasua gasket ya mpira au kusababisha uso wa jopo kuingilia na kuvuja.

5. Mpangilio wa Ufungaji: Endelea kutoka katikati ya muda kuelekea ncha zote mbili na kutoka katikati kwenda nje ili kupunguza mkazo uliokusanywa kwenye paneli.

III. Pointi Muhimu za Ufungaji kwa Maeneo Tofauti

1. Kwa paneli za paa, weka screws kwenye crests ya corrugations; kuendesha screws ndani ya Mabwawa ni marufuku (kama hii inaongoza kwa mkusanyiko wa maji na kuvuja); kuweka nafasi... Shikilia kikamilifu michoro, ukiwa na msisitizo hasa katika kuongeza msongamano wa vifunga kuzunguka tuta, miisho na mifereji ya maji.

2. Weka paneli za ukuta za wima kutoka juu hadi chini; ongeza msongamano wa skrubu kwenye viungo vinavyopishana ili kuhakikisha muhuri usio na maji.

3. Weka kufunga mara mbili kwenye trim, kung'aa kwa kona, na sehemu za kufunga, na skrubu zikisambazwa sawasawa pande zote mbili za kona ili kuzuia kujipinda kwa kingo au kuvuja kwa maji.

IV. Ukaguzi na Ulinzi wa Kazi iliyomalizika

1. Ukaguzi wa kina wa kuona: Hakikisha skrubu ziko wima na ziko sawasawa, na kwamba viosha viko shwari na vimewekwa vyema.

2. Hakikisha kuwa nyuso za paneli hazina mikwaruzo au mikwaruzo mikubwa na kwamba mihuri inayopishana ni shwari.

3. Kataza kukanyaga, kupenya, au kupiga maeneo yaliyokamilika ili kuzuia kulegea kwa skrubu au kushindwa kuziba.

4. Badilisha mara moja au urekebishe washers zilizoharibika au skrubu zisizopangwa vizuri.

V. Marufuku ya Ujenzi

1. Usiondoe au ubadilishe washers wa asili wa mchanganyiko; ufungaji bila washers ni marufuku madhubuti.

2. Usiendeshe skrubu kwa pembeni au ukazie kupita kiasi kwa torque nyingi, kwani hii inaweza kusababisha uvujaji au kukatika kwa skrubu.

3. Usitumie screws zilizo na pointi za kuchimba visima au nyuzi zilizoharibiwa.

4. Epuka ufungaji wa nje wakati wa mvua au wakati nyuso za paneli ni mvua.

Vigezo Muhimu vya Utendaji wa Skrini za Kugonga Self kwa Mifumo ya Kufunika Chuma

I. Nyenzo ya Msingi na Matibabu ya uso

1. Nyenzo za msingi: Chuma cha kawaida cha 1022 Chuma cha kati-kaboni (kuzima-ngumu); 410/304 chuma cha pua kwa mazingira yenye kutu

2. Matibabu ya joto: Kupitia-ugumu (uso mgumu, msingi mgumu)

3. Kuzuia kutu kwenye uso: Mchoro wa zinki wa rangi, mabati ya dip-moto, Dacromet, phosphating

4. Washer inayolingana: Kiunga cha chuma cha mabati + raba ya EPDM (muhuri inayostahimili hali ya hewa)

II. Ugumu na Sifa za Mitambo

1. Ugumu wa uso: HRC 35–45 (huhakikisha uwezo wa kuchimba visima, huzuia kukatika kwa ncha)

2. Nguvu ya mkazo: ≥450 MPa

3. Torati ya mwisho: ≥10.9 N·m (maelezo ya kawaida)

4. Uwezo wa kuvuta nje (unaolingana na karatasi ya chuma ya 0.5-4mm + purlin): ≥8700 N

III. Specifications na Thread Parameters

1. Ukubwa wa kawaida wa kawaida: ST5.5, ST6.3 (msingi wa miradi ya uhandisi)

2. Aina ya nyuzi: uzi wa kujigonga mwenyewe; wasifu mkali, mtego wenye nguvu

3. Aina ya sehemu ya kuchimba: Sehemu ya kawaida ya kujichimba; yanafaa kwa unene wa karatasi ya 0.5-6 mm

IV. Vigezo vya Kufunga Washer

1. Joto la uendeshaji: -40 ° C hadi 120 ° C; sugu kwa kuzeeka kwa hali ya juu/joto la chini

2. Utendaji: Kuzuia maji, kunyonya mshtuko, kuzuia uharibifu wa kusagwa kwa karatasi; maisha ya huduma ≥miaka 10

3. Muundo: Imeunganishwa awali kama kitengo kimoja kiwandani; isiyoweza kutenganishwa

V. Vigezo vya Kupambana na kutu na Upinzani wa Hali ya Hewa

1. Zinki ya rangi: Upinzani wa dawa ya chumvi ≥200 h; yanafaa kwa maeneo ya ndani / kavu ya kiwanda

2. Moto-kuzamisha mabati / Dacromet: Upinzani wa dawa ya chumvi ≥500 h; yanafaa kwa mazingira ya nje, unyevu na pwani

VI. Vigezo vya Ufungaji na Matumizi

1. Mahitaji ya kufunga: Washer lazima iwe sawa; epuka kukaza kupita kiasi ili kuzuia kupasuka kwa mpira au kupenyeza kwa uso wa karatasi

2. Kina cha kuchimba visima: Baada ya kupenya karatasi ya rangi, upachikaji mzuri kwenye purlin ya chuma lazima uwe ≥25 mm.

3. Maombi: Kuunganisha karatasi nyembamba za kufunika (paa, paneli za ukuta, flashing / trim); si kwa ajili ya matumizi katika viungo vya msingi vya kubeba mzigo
