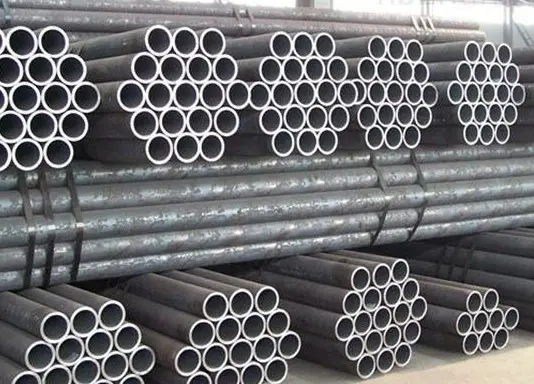

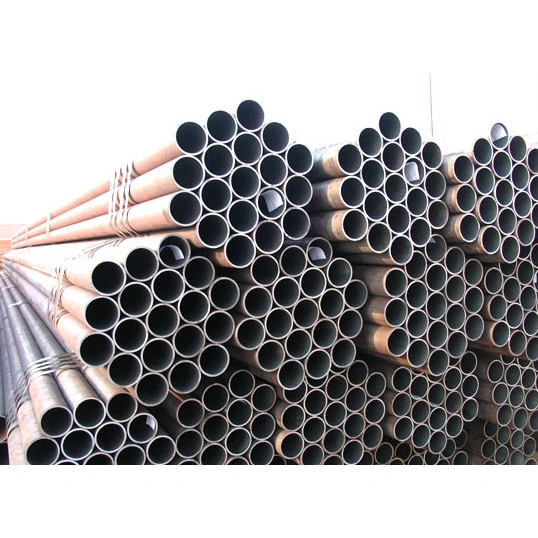

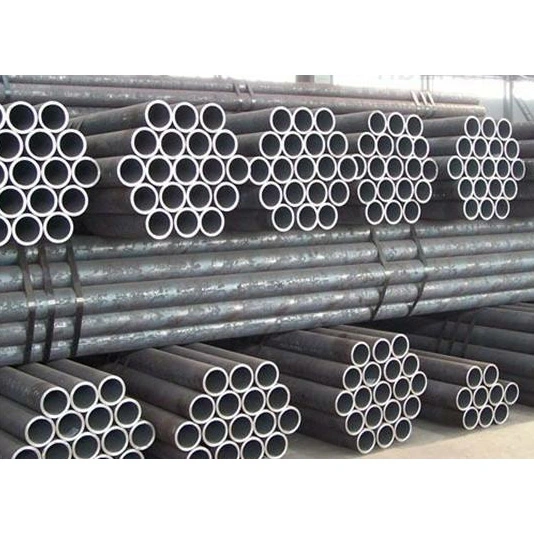

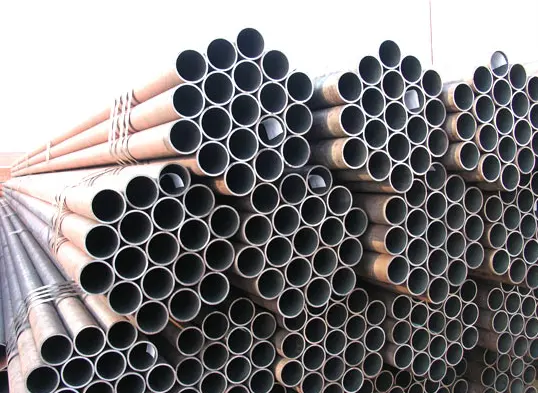

Mabomba ya Chuma ya Miundo ya Miundo Isiyo imefumwa

Kama mtengenezaji anayetegemewa wa Kichina na msambazaji wa sehemu moja wa vijenzi vya miundo ya chuma, HAISHENG inatoa mabomba ya chuma ya muundo wa duara isiyo na mshono kutoka kwa hisa. Mabomba haya huundwa kutoka kwa billet ngumu kupitia michakato kama vile kuviringisha moto na kuchora kwa baridi, na kusababisha muundo usio na mshono, wa umoja. Zinatii viwango kama vile GB/T 8163 na GB/T 6479, zenye madaraja ya nyenzo ya kawaida ikijumuisha 20# na Q355B.

Je, ni sifa gani za mabomba ya chuma ya miundo ya mviringo isiyo imefumwa?

I. Sifa za Mitambo na Miundo

1. Imeundwa kupitia rolling muhimu na kutoboa bila seams weld; ukuta wa bomba una muundo wa sare, mnene na uwezo thabiti wa kubeba mzigo wa omnidirectional. Wanashinda kwa mbali mabomba ya svetsade kwa suala la upinzani wa shinikizo la juu, uvumilivu wa joto la juu, na upinzani wa uchovu.

2. Uwezo bora wa kuziba na wa kubeba shinikizo, na upinzani bora wa kuvuja na kupasuka, na kuwafanya kuwa wanafaa kwa ajili ya shughuli zinazoendelea, za muda mrefu za shinikizo.

3. Nyuso laini za ndani na nje, unene wa ukuta sare, na uthabiti wa juu wa muundo; uwezo wa kuhimili mikazo changamano ikiwa ni pamoja na mvutano, mgandamizo, kuinama, na msokoto.

II. Manufaa ya Utengenezaji na Utendaji

1. Inapatikana katika aina za moto-zilizopigwa na baridi: mabomba ya moto yanafaa kwa kipenyo kikubwa, kuta zenye nene, na maombi ya juu ya joto; mabomba yanayotolewa kwa baridi hutoa usahihi wa hali ya juu na ubora wa juu wa uso, na kuifanya kuwa bora kwa mashine za usahihi na mabomba ya kipenyo kidogo.

2. Aina mbalimbali za chaguzi za nyenzo; matibabu ya joto kama vile kuzima na kuwasha au kuhalalisha inaweza kutumika ili kuimarisha zaidi nguvu na ukakamavu, na kuzifanya zinafaa kwa matukio ya upakiaji mzito na mzunguko.

3. Utendaji bora wa hali ya juu na ya chini na anuwai ya joto ya uendeshaji; sugu kwa fracture ya brittle kwa joto la chini.

III. Usindikaji na Tabia za Maombi

1. Yanafaa kwa ajili ya kukata, kugeuka, thread rolling, bending, kulehemu, na matibabu ya joto; machinability bora huwafanya kuwa bora kwa ajili ya uzalishaji wa vipengele vya mitambo na fittings za mabomba ya usahihi. 2. Mbinu za uunganisho rahisi: inasaidia miunganisho ya flange, nyuzi, iliyochomwa, na ya kushinikiza ili kukidhi mahitaji mbalimbali ya mkusanyiko wa viwanda.

3. Inaweza kufanyiwa matibabu kama vile kupaka mabati, kupaka rangi ya kuzuia kutu, na upitishaji hewa ili kuimarisha upinzani wa kutu, na kuyafanya yanafaa kwa mazingira changamano ya uendeshaji.

IV. Tabia za Ununuzi na Gharama

1. Michakato tata ya uzalishaji na uwezo wa chini wa uzalishaji husababisha bei ya juu ikilinganishwa na mabomba ya chuma yenye svetsade ya vipimo sawa.

2. Hisa ndogo ya vipimo vya juu au maalum; saizi zingine zisizo za kawaida zinahitaji utengenezaji maalum, na hivyo kusababisha nyakati ndefu za uwasilishaji.

V. Mapungufu ya Matumizi

1. Ingawa mabomba ya chuma ya muundo wa mviringo yasiyo na mshono hutoa utendakazi bora kwa ujumla, ni nzito na yanahitaji nyenzo zaidi kuliko mabomba yaliyounganishwa ya vipimo sawa, na kusababisha ufanisi wa chini wa matumizi ya kawaida ya shinikizo la chini, joto la kawaida.

2. Hutumika hasa katika matumizi muhimu ya viwanda yanayohusisha shinikizo la juu, halijoto ya juu, au hali hatari; kwa ujumla haitumiki kwa vipengee kisaidizi vyenye upakiaji wa chini kama kiunzi cha kawaida au ngome rahisi za ulinzi.

Matumizi na Wigo wa Maombi

I. Matumizi ya Msingi

1. Usafiri wa maji ya shinikizo la juu

Kusafirisha maji yenye shinikizo la juu, mvuke, hewa iliyobanwa, mafuta, gesi na vyombo vya habari vya kemikali; asili isiyo na mshono na uwezo wa juu wa kuziba huondoa hatari za uvujaji.

2. Bomba la joto na boiler

Inatumika kwa kuta za maji ya boiler, superheaters, vichwa, na mitandao kuu ya bomba la mafuta, yenye uwezo wa kuhimili hali ya juu ya joto na shinikizo la juu.

3. Sekta ya kemikali na utengenezaji wa sehemu ya chombo cha shinikizo

Vipuli vya kiyeyusho, vifurushi vya mirija ya kibadilisha joto, upitishaji wa mabomba ya mchakato wa kemikali, na njia zinazostahimili kutu zinazofaa kwa mazingira changamano ya kemikali.

4. Utengenezaji wa vipengele vya mitambo

Mitungi ya majimaji, mitungi ya nyumatiki, vichaka, nafasi zilizoachwa wazi za uchakataji, vishimo vya kuendesha gari, na vipengee vya neli zinazobeba mzigo kwa mashine za ujenzi.

5. Uhandisi wa mafuta, gesi na nishati

Njia za uchimbaji na upitishaji wa mafuta na gesi asilia, mabomba ya kukusanya, na mabomba ya usaidizi kwa uchimbaji na uchimbaji wa mafuta.

6. Vipengele vya miundo ya chuma nzito

Nguzo za mabomba yenye shinikizo la juu, trusses nzito, vifaa vya kubeba mizigo, na vipengele vya bomba vya kubeba mizigo kwa mashine kubwa.

7. Mabomba kwa hali maalum za uendeshaji

Usambazaji wa mabomba yenye halijoto ya chini, mabomba ya vifaa vya kilio, njia za usafiri za vyombo vya habari vinavyoweza kuwaka au vinavyolipuka, na mabomba ya kukandamiza moto yenye shinikizo kubwa.

II. Upeo wa Maombi

1. Nishati na Nishati ya Joto: Usambazaji wa mabomba ya boiler, mitandao ya usambazaji wa mvuke, na mabomba ya usaidizi wa vifaa vya kuzalisha umeme katika mitambo ya nishati ya joto na ya kuunganisha.

2. Sekta ya Kemikali ya Petroli: Kuchakata mabomba, njia za kukusanya na kusambaza, na vipengele vya mabomba kwa ajili ya vifaa vya athari katika mitambo ya kusafisha, mitambo ya kemikali, na maeneo ya mafuta/gesi.

3. Mashine Nzito: Vipengee vya usahihi vya mabomba na sehemu za shimoni za vifaa vya hydraulic, mashine za ujenzi, zana za mashine, na utengenezaji wa magari.

4. Ulinzi wa Moto wa Manispaa: Mitandao ya mabomba ya mijini ya kupambana na moto yenye shinikizo la juu na mifumo ya viwanda ya usambazaji wa maji yenye shinikizo kubwa.

5. Miundo ya Chuma ya Usanifu: Mabomba ya safu ya kubeba mizigo na washiriki wa miundo ya msingi kwa ajili ya mitambo ya viwandani ya kazi nzito, viwanja, na trusses kubwa.

6. Uundaji wa Meli na Anga: Upitishaji wa mabomba ya baharini, mifumo ya majimaji, na mirija ya usahihi kwa matumizi ya angani.

7. Majokofu na Cryogenics: Vifaa vya kuhifadhi baridi, vifaa vya cryogenic, na mabomba ya kusafirisha nitrojeni kioevu au oksijeni ya kioevu.

III. Tofauti za Uteuzi

· Mabomba yasiyo na imefumwa yaliyovingirishwa kwa moto: Kimsingi yenye kipenyo kikubwa na yenye kuta nene; kawaida hutumika kwa viwango vya juu vya joto, mabomba kuu ya shinikizo la juu na vipengele vikubwa vya miundo ya kubeba mzigo.

· Mabomba yasiyo na imefumwa yanayotolewa kwa baridi: Ina sifa ya vipenyo vidogo, usahihi wa juu wa dimensional, na finishes laini ya uso; kawaida hutumika kwa usahihi wa mashine, mabomba ya ala, na uwekaji wa majimaji.

Vigezo vya Utendaji vya Mabomba ya Chuma ya Miundo ya Mviringo Isiyo na Mfuko

I. Viwango vya Utendaji (Vinavyotumika Kawaida)

·GB/T 8162: Mabomba ya chuma yasiyo imefumwa kwa madhumuni ya kimuundo

·GB/T 8163: Bomba za chuma zisizo imefumwa kwa usafiri wa maji

·GB 3087: Mabomba ya chuma isiyo imefumwa kwa boilers za shinikizo la chini na la kati

·GB 5310: Mabomba ya chuma yasiyo imefumwa kwa boilers za shinikizo la juu

·GB 9948: Mabomba ya chuma yasiyo na mshono kwa ajili ya kupasuka kwa petroli

II. Vipimo vya Dimensional

1) Masafa ya Kipenyo cha Nje (D)

·Moto-iliyoviringishwa: 219–1200 mm (Ukubwa wa kawaida: 57, 76, 89, 108, 159, 219, 273, 325)

·Inayochorwa kwa ubaridi / Iliyoviringishwa: 6–219 mm (Ukubwa wa bomba sahihi wa kawaida: 16, 20, 25, 32, 38, 42, 48)

2) Safu ya Unene wa Ukuta (t)

·Moto-iliyovingirishwa: ≥3 mm; unene wa juu unaweza kuzidi 100 mm

·Inayotolewa kwa ubaridi: 0.5–10 mm

3) Urefu

·Moto-iliyoviringishwa: 6–12 m (Kawaida 9–12 m)

· Inayotolewa kwa baridi: mita 2–6; urefu uliowekwa unapatikana

4) Uvumilivu wa Dimensional (Kawaida)

Kipenyo cha Nje: ± 0.5 mm au ± 1% (yoyote ambayo ni kali zaidi)

Unene wa Ukuta: +15% / -12.5%

·Bomba la Usahihi linalovutwa kwa Baridi: Ustahimilivu wa OD hadi ±0.05 mm; unene wa ukuta ± 0.05 mm

5) Uzito wa Kinadharia (kg/m)

W=(D−t)×t×0.02466

III. Vigezo vya Sifa ya Mitambo (Joto la Mazingira, Madaraja ya Kawaida)

1) Mabomba ya Chuma cha Kaboni (Madaraja 10#, 20#)

Daraja la 10#:

Nguvu ya Mkazo (Rm): ≥335 MPa

Nguvu ya Mavuno (ReL): ≥205 MPa

Kurefusha baada ya Kuvunjika (A): ≥24%

Daraja la 20 # (Inayojulikana Zaidi):

Rm: 410-550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) Chuma cha aloi ya chini ya nguvu (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

A: ≥20%

3) Boiler ya kawaida/alama za shinikizo la juu (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Ugumu (HB)

·20#, Q345: Takriban. 137–197 HB

·Aloi iliyozimwa na iliyokaushwa: 200–280 HB

IV. Vigezo vya Shinikizo na Joto

1) Shinikizo la kufanya kazi (thamani za majaribio, 20#/GB/T8163)

· Halijoto iliyoko: ≤10 MPa (pau 100)

·Bomba la kuchemsha (20G): ≤16 MPa

·Boiler ya shinikizo la juu (12Cr1MoV): Hadi MPa 25+

2) Joto linalotumika

·Bomba la majimaji la jumla (20#): −20 hadi 350°C

·Bomba la kuchemsha (20G): ≤450°C

·Aloi inayostahimili joto (15CrMo/12Cr1MoV): ≤550–580°C

·Chuma chenye joto la chini (Q345D): Inaweza kutumika kwa −40°C

3) Shinikizo la mtihani wa Hydrostatic (kiwango)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60% ya nguvu maalum ya mavuno); kwa kawaida 6–10 MPa, uliofanyika kwa 10–30 s

V. Sifa za Kimwili (Takriban katika halijoto iliyoko)

·Uzito: 7.85 g/cm³

·Moduli ya elasticity: 2.06×10⁵ MPa

·Uwiano wa Poisson: 0.3

· Uendeshaji wa joto: Takriban. 45 W/(m·K)

· Mgawo wa upanuzi wa mstari: takriban. 12 × 10⁻⁶ /°C

VI. Mchakato wa Utengenezaji na Ubora wa uso

· Imefumwa (hakuna seams za weld); microstructure sare; huru kutokana na udhaifu wa nguvu unaohusishwa na seams za weld

· Inayotolewa kwa baridi: kumaliza uso laini (Ra 3.2–12.5 μm); usahihi wa hali ya juu

· Moto-akavingirisha: nzito uso wadogo; usahihi wa chini wa dimensional; gharama ya chini
