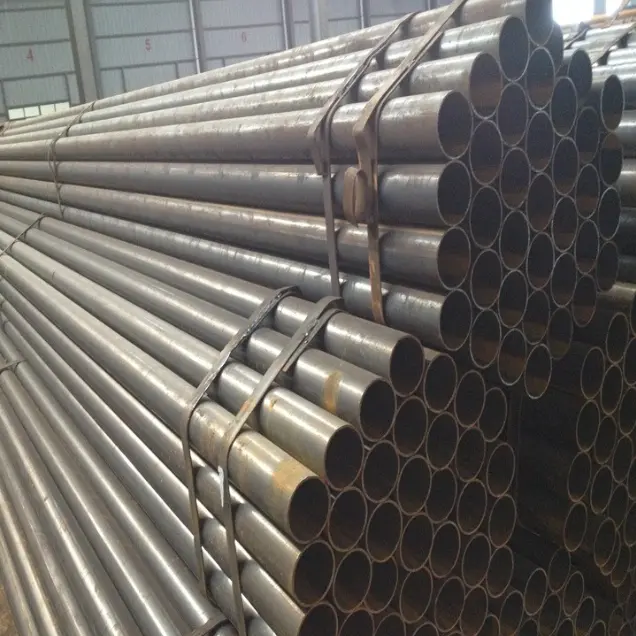

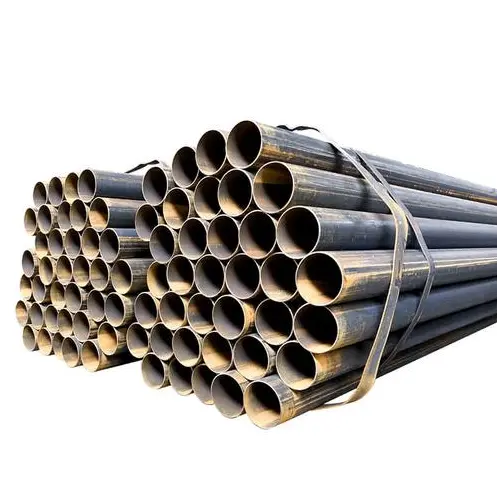

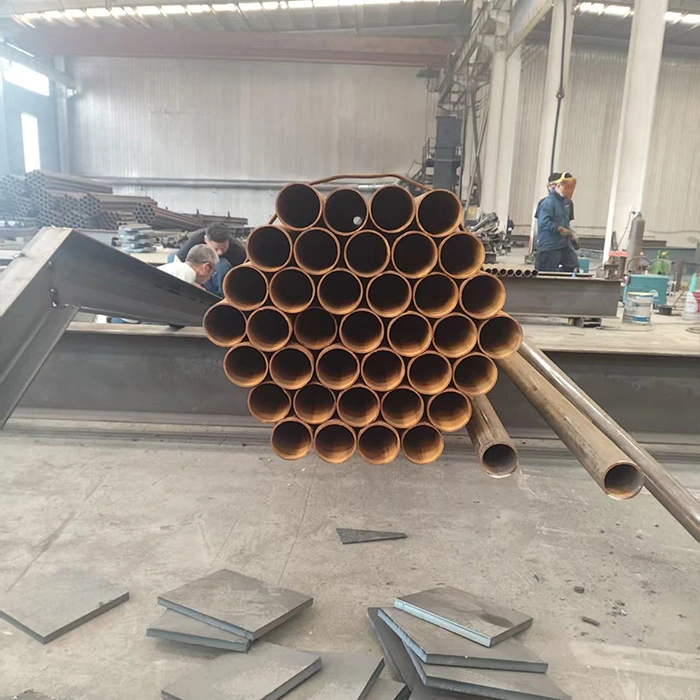

Mabomba ya chuma yaliyofungwa

Inajulikana kama mabomba ya chuma yenye svetsade, bidhaa hizi zinatengenezwa na vipande vya chuma vya rolling na kulehemu. Kimsingi zimeainishwa katika mabomba ya mshono ulionyooka na ya mshono wa ond, yaliyotengenezwa kwa mujibu wa viwango kama vile GB/T 3091 na GB/T 13793, na hutengenezwa kwa chuma cha Q235B au Q355B. Hutumika hasa kwa usafiri wa maji yenye shinikizo la chini, mihimili ya miundo ya chuma na nguzo, viunga vya linda, mitandao ya mabomba ya manispaa, mifereji ya kielektroniki, na miradi ya muda, na kuzifanya zinafaa kwa hali ya kawaida ya uendeshaji inayohusisha halijoto iliyoko na shinikizo la chini hadi la wastani.

Vipengele vya Bidhaa

I. Sifa za Kimuundo na Mitambo

1. Mabomba ya chuma yenye svetsade yanaundwa na vipande vya chuma vya rolling na kulehemu na kuja katika aina mbili: mshono wa moja kwa moja na mshono wa ond. Sehemu ya msalaba ya mashimo ya mviringo inahakikisha usambazaji wa mzigo sawa na inatoa upinzani bora kwa kupiga na torsion, pamoja na utulivu wa juu wa jumla.

2. Nguvu ya jumla inakidhi mahitaji ya maombi ya shinikizo la chini hadi la kati. Mabomba ya svetsade ya ond-mshono wa kipenyo kikubwa hutoa uwezo wa juu wa kubeba shinikizo na uthabiti ikilinganishwa na mabomba ya kawaida ya svetsade ya mshono wa moja kwa moja. Hata hivyo, kutokana na mapungufu ya mshono wa weld, haifai kwa hali mbaya inayohusisha shinikizo la juu, joto la juu, au kutu kali.

3. Kwa uwezo sawa wa kubeba mzigo, wao ni nyepesi kuliko vipengele vya chuma imara, kwa ufanisi kupunguza mzigo wa jumla wa muundo.

II. Uzalishaji na Tabia za Gharama

1. Mchakato wa uzalishaji umekomaa, unatoa uwezo wa juu na utoaji wa haraka. Hisa za kutosha zinapatikana kwenye soko kwa bei za kiuchumi, na kusababisha gharama ya chini kwa ujumla.

2. Aina mbalimbali za vipimo zinapatikana-kutoka kwa mabomba ya kipenyo kidogo hadi mabomba ya kipenyo kikubwa na mabomba ya safu-kuruhusu uteuzi rahisi.

III. Usindikaji na Sifa za Ujenzi

1. Usindikaji wa pili - kama vile kukata, kupiga bevelling, kuunganisha, kupinda, na kuunganisha - ni rahisi, kurahisisha ujenzi wa tovuti.

2. Mabomba yana vipimo vya sare na ni rahisi kushughulikia na kufunga. Mbinu mbalimbali za uunganisho—ikiwa ni pamoja na kulehemu, mikunjo, nyuzi, na viunganishi vilivyochimbwa—zinaweza kutumika ili kukidhi mahitaji tofauti ya kihandisi. IV. Tabia za Matumizi na Kuzuia kutu

1. Utoaji wa kawaida ni kwa namna ya "bomba nyeusi" (chuma kisichofunikwa); hata hivyo, matibabu kama vile mabati ya dip-moto, kupaka rangi, mipako ya kuzuia kutu, na tabaka za kuzuia kutu za 3PE zinaweza kutumika. Wanafaa kwa matumizi katika mazingira ya ndani na nje.

2. Utumizi unaonyumbulika: Zinaweza kutumika kwa kujitegemea kama mabomba ya kusafirisha majimaji au kuunganishwa katika vipengee vya kubeba mizigo kama vile mihimili ya miundo ya chuma, nguzo na trusses.

V. Tofauti za Bidhaa na Mapungufu

1. Mabomba ya svetsade ya mshono wa moja kwa moja hutumiwa kwa kawaida kwa kipenyo kidogo hadi cha kati, mabomba ya chini ya shinikizo, na miundo ya chuma nyepesi. Mabomba ya svetsade ya ond hutumiwa hasa kwa kipenyo kikubwa, na kuifanya kuwa yanafaa kwa usafiri wa manispaa ya umbali mrefu na vipengele vya miundo ya chuma kikubwa.

2. Kutokana na kuwepo kwa seams za svetsade, mabomba haya yanaonyesha upinzani wa chini wa shinikizo, upinzani wa joto la juu, na nguvu za uchovu ikilinganishwa na mabomba ya chuma isiyo imefumwa. Ni marufuku kabisa kutumika katika programu muhimu zinazobeba shinikizo zinazojumuisha vifaa vya juu vya kuwaka/kulipuka au hali ya juu-joto/shinikizo la juu.

Matumizi Kuu na Wigo wa Maombi

I. Matumizi Makuu ya Mabomba ya Chuma yaliyofungwa

1. Usafiri wa Majimaji

Hutumika kwa ajili ya kusafirisha vyombo vya habari kama vile maji ya bomba, maji taka, gesi yenye shinikizo la chini, uingizaji hewa/hewa ya uchimbaji wa vumbi, na mafuta ya matumizi ya jumla; ni nyenzo za msingi za mabomba kwa mitandao ya kiraia na viwanda.

2. Vipengele vya kubeba Mizigo ya Miundo ya chuma

Inatumika kuunda safu wima za duara, washiriki wa paa, viunga vya paa, na miinuko ya jukwaa; wanaweza kuchukua nafasi ya maumbo fulani ya chuma ya miundo kwa mihimili ya usaidizi au ya kubeba kiasi na nguzo.

3. Ulinzi na Enclosure

Inatumika kwa ngome za barabarani, uzio wa mzunguko wa kiwanda, nguzo za ngazi, reli za balcony, mifumo ya kuhodhi, na viunzi vya mabango ya nje.

4. Mifumo ya Usaidizi wa Mitambo na Umeme

Hutumika kutengeneza viambajengo na viungio vya mabomba ya maji, mifereji ya hewa, na trei za kebo, pamoja na mabano maalumu ya kuweka na vijiti vya kurekebisha vifaa.

5. Uhandisi wa Manispaa na Ujenzi

Hutumika kwa mitandao ya mabomba ya manispaa, kabati za ukingo wa mto, kabati za msingi za rundo, mifereji ya uingizaji hewa ya handaki, na vizuizi vya usalama vya muda kwenye tovuti za ujenzi.

6. Vifaa vya Muda na Kilimo

Inatumika kwa kiunzi, shehena za muda, mifumo ya chafu, na mabomba ya usafiri wa maji ya kilimo.

II. Wigo wa Maombi

1. Uhandisi wa Ujenzi: Majengo ya kiraia, warsha za kiwanda, maghala, mifumo ya usambazaji wa maji na mifereji ya maji kwa kumbi, na mifumo ya usaidizi wa miundo ya chuma.

2. Huduma za Manispaa: Mitandao ya usambazaji maji na mifereji ya maji mijini, ngome za barabarani, uhandisi wa mazingira, na uwekaji wa bomba la manispaa. 3. MEP (Mitambo, Umeme, na Bomba/HVAC): Usambazaji wa maji na mifereji ya maji, uingizaji hewa, na mabomba ya gesi yenye shinikizo la chini kwa viwanda, majengo na maduka makubwa.

4. Viwanda na Biashara za Madini: Usambazaji bomba wa uhamishaji wa warsha, viunzi vya vifaa, zuio la ua wa nyenzo, na miundo ya mihimili nyepesi.

5. Kilimo na Mazingira: Mabomba ya umwagiliaji ya kilimo, mifumo ya chafu, na uzio wa mandhari.

6. Kazi za Muda: Vifaa vya muda vya tovuti, viunzi vya muda, ulinzi wa shimo la uchimbaji, na kiunzi cha ujenzi.

Mwongozo wa Uchaguzi

Bomba la svetsade la mshono wa moja kwa moja: Kimsingi kipenyo kidogo hadi cha kati; kawaida hutumika kwa mabomba ya ndani, reli, na miundo midogo ya chuma.

Bomba la svetsade la ond: Kimsingi kipenyo kikubwa; kawaida hutumika kwa mabomba ya manispaa, upitishaji maji wa umbali mrefu, na nguzo za miundo mikubwa ya chuma.

Vigezo vya Utendaji

I. Viwango vya Utekelezaji

·GB/T 3091-2025: Mabomba ya chuma yaliyochomezwa kwa usafiri wa maji yenye shinikizo la chini (maji, gesi, hewa, n.k.; ≤2.5 MPa, ≤200°C)

·GB/T 13793-2016: Mabomba ya chuma yenye svetsade ya longitudinal (ya miundo, kiunzi, mitambo ya jumla)

·GB/T 9711 / API 5L: Bomba la laini la usafirishaji wa mafuta na gesi (L245/L360/L415, n.k.)

II. Nyenzo za Kawaida na Sifa za Mitambo (Joto la Chumba)

·Moduli ya Unyumbufu: 2.06×10⁵ MPa

·Uzito: 7.85 g/cm³

·Nishati ya Athari: Halijoto tulivu **≥27 J** (Q235B, V-notch)

III. Vipimo na Maelezo (Kimsingi Weld Longitudinal)

1) Kiwango cha Kipenyo cha Nje

·Kipenyo kidogo: DN15–DN50 (milimita 21.3–60.3)

·Kipenyo cha wastani: DN65–DN250 (milimita 76.1–273)

·Kipenyo kikubwa: DN300–DN600 (milimita 323.9–610)

·Bomba la ond lililo svetsade: Hadi DN800–DN3000

2) Unene wa Ukuta (Kawaida)

·Wastani: 1.2–12.7 mm

·Ukuta mzito: 12.7–40 mm

Uvumilivu: Unene wa ukuta ± 10% t; Kipenyo cha nje ±0.5% hadi ±1.0%

3) Urefu

·Kawaida: Urefu usiobadilika wa 6 m, 9 m, 12 m

·Inayoweza kubinafsishwa: 15–18 m

Uvumilivu wa urefu: +20 mm / 0 mm

4) Uzito wa Kinadharia (kg/m)

W=0.02466×(D−t)×t

·D: Kipenyo cha nje (mm); t: Unene wa ukuta (mm)

·Bomba la mabati: Uzito ×1.015–1.03 (kipengele cha kupaka)

IV. Shinikizo na Utendaji wa Mchakato

1) Mtihani wa Hydrostatic (Lazima)

· Bomba nyeusi la kawaida: 5.0 MPa, shinikizo la kushikilia ≥5s

· Bomba la gesi: 6.0 MPa, kushikilia shinikizo ≥10s

· Bomba zito la ukuta: 7.0 MPa

· Shinikizo la kufanya kazi linalopendekezwa: ≤1.6 MPa (usalama wa muda mrefu)

2) Weld Seam Quality

· Majaribio yasiyo ya uharibifu (NDT): UT (Ultrasonic) / RT (Rediografia)

· Mshono wa longitudinal: kulehemu kwa masafa ya juu, mgawo wa weld **≈0.85–0.9**

· Mshono wa ond: kulehemu kwa safu iliyo chini ya maji, mgawo wa weld **≈0.9–0.95**

3) Mtihani wa Kukunja / Kukunja

· Kuweka gorofa: Hakuna nyufa, hakuna delamination

· Kukunja (DN≤50): 90 °, kupiga radius = 6D (bomba nyeusi) / 8D (bomba la mabati), mshono wa weld uliowekwa kando; hakuna nyufa, hakuna safu ya zinki peeling

4) Joto la Uendeshaji

· Kawaida: -20°C hadi +200°C

· Chuma chenye joto la chini (L245N): Chini hadi -40°C

V. Ulinzi wa uso na kutu

· Hali ya uwasilishaji: Bomba jeusi (bomba tupu) / mabati ya kuzamisha moto / Epoxy / 3PE (iliyozikwa)

· Safu ya mabati: ≥300 g/m² (upande-mbili), unene wa ndani **≥85 μm**

· Ubora wa uso: Hakuna nyufa, hakuna mikunjo, hakuna mapele, hakuna kutu kali

VI. Mbinu za Kuunganisha

· DN≤50: Muunganisho wa nyuzi (GB/T 7306)

· DN65-DN200: Muunganisho wa Flange / Muunganisho ulioinuliwa

· DN≥250: Kulehemu (kuchomea kitako / kulehemu kwa minofu)

VII. Maombi

· Maji yenye shinikizo la chini: Maji, maji taka, gesi, hewa, uingizaji hewa

· Miundo ya chuma: Nguzo za mabomba ya duara, mihimili, tegemeo, ngome za ulinzi, kiunzi

· Joto: -20 hadi 200 ° C; Shinikizo: ≤2.5 MPa

Jedwali la Vipimo la Mabomba yaliyofungwa ya Mshono ulio sawa

Jedwali la vipimo vya bomba la svetsade ond
