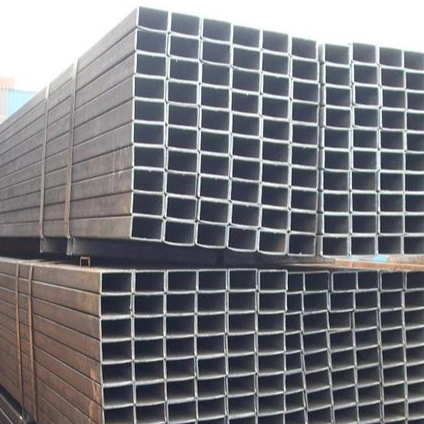

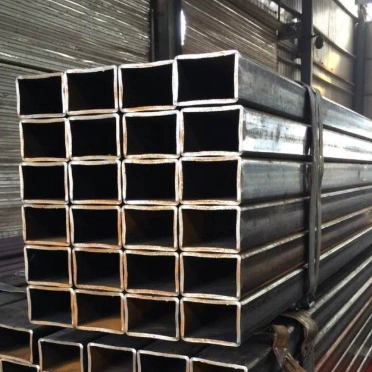

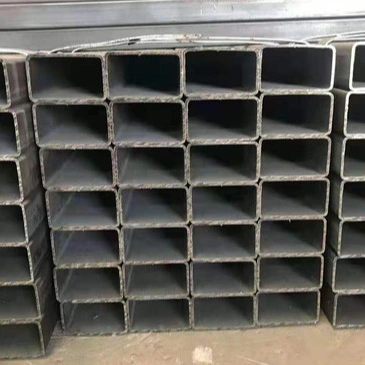

Mirija ya Chuma ya Miundo yenye Mashimo ya Mstatili

Mirija ya Chuma ya Miundo yenye Mashimo ya Mstatili hutumiwa sana katika matumizi kama vile mihimili ya chuma na nguzo, uundaji wa ukuta wa pazia, miundo ya funga, rafu za vifaa, ngome na mashine za ujenzi. Zinatumika ipasavyo kama vipengee vya msingi vya kubeba mzigo huku pia zinafaa kwa maumbo anuwai ya usanifu na miundo ya uzio.

Vipengele vya Bidhaa

I. Sifa za Kimuundo na Mitambo

1. Sehemu ya mashimo ya mstatili hutoa ugumu wa hali ya juu dhidi ya kupinda na kuhamishwa kwa upande katika pande zote mbili. Inatoa upinzani wa hali ya juu kwa msokoto na mgeuko wa kando ikilinganishwa na mirija ya mviringo au maumbo ya kawaida ya miundo ya chuma, kuhakikisha uthabiti wa jumla wa muundo.

2. Sura ya sare ya sehemu ya msalaba na nyuso za gorofa huhakikisha usambazaji sawa wa mzigo. Mirija ya kibinafsi inaweza kustahimili mizigo mikubwa ya wima na ya mlalo, mara nyingi hutumika moja kwa moja kama washiriki msingi wa kubeba mizigo.

3. Inapatikana katika aina zilizo svetsade na zisizo imefumwa: Mirija ya mstatili iliyo svetsade hutoa ufanisi wa juu wa gharama kwa hali ya kawaida ya uendeshaji; mirija ya mstatili isiyo na mshono, isiyo na mishono ya weld, hutoa nguvu ya juu zaidi, upinzani wa shinikizo, na utendaji wa uchovu, na kuifanya kuwa bora kwa matukio ya upakiaji mzito na mzunguko.

II. Muonekano na Sifa za Ufungaji

1. Nyuso tambarare za nje hurahisisha kuunganisha, kupishana, na kuweka taa. Zinatoshea vizuri dhidi ya karatasi za chuma zilizopakwa rangi, paneli, na vijenzi vya uzio, kuhakikisha ukamilishaji safi na kuziba kingo wakati wa ujenzi.

2. Kingo zenye ncha kali na wasifu sare huchanganya utendaji wa kubeba mzigo na mvuto wa urembo, na kuzifanya zifae kwa facade za usanifu, mifumo ya mandhari na miradi mingine inayolenga kubuni.

3. Kwa uwezo wa kubeba mzigo, wao ni nyepesi kuliko sehemu za chuma imara, kwa ufanisi kupunguza mzigo wa jumla wa muundo na kuokoa gharama za nyenzo.

III. Usindikaji na Sifa za Muunganisho

1. Wanaweza kukatwa, kupigwa, kuinama, kuchimba, na kuunganishwa. Usindikaji wa sekondari ni wa moja kwa moja, kuwezesha ujenzi rahisi kwenye tovuti.

2. Mbinu nyingi za uunganisho-ikiwa ni pamoja na kulehemu, bolting, na riveting-huangazia miundo rahisi ya pamoja na ufanisi wa juu wa ufungaji.

3. Uainishaji wa kina, unaofunika kila kitu kutoka kwa zilizopo ndogo za mapambo hadi sehemu kubwa za kubeba mizigo, kuruhusu uteuzi rahisi.

IV. Upinzani wa Kutu na Sifa za Utendaji

1. Imetolewa katika hali ya "nyeusi" (isiyofunikwa); inaendana na matibabu mbalimbali ya kuzuia kutu kama vile mabati ya dip-dip, mabati ya baridi, kupaka rangi, na upakaji wa unga, na kuyafanya yanafaa kwa mazingira ya ndani na nje (kavu au mvua).

2. Utendaji mzuri wa baridi na moto; mali thabiti za mitambo ndani ya viwango vya joto vya kawaida vya uendeshaji.

V. Mapungufu ya Bidhaa

1. Mkazo wa mkazo hutokea kwenye pembe; maeneo haya yanakabiliwa na uharibifu wa uchovu chini ya athari kali au upakiaji wa mara kwa mara wa mzunguko.

2. Kutofaa kwa usafiri wa maji; hutumika mara chache kwa mifumo ya mabomba, kwani kimsingi imeundwa kwa ajili ya kubeba mzigo wa miundo na matumizi ya mfumo.

3. Gharama kubwa za uzalishaji kwa vipimo vikubwa, mirija ya mstatili yenye kuta nene isiyo na mshono husababisha bei ya juu zaidi kuliko matoleo ya svetsade.

Matumizi na Wigo wa Maombi

I. Matumizi ya Msingi

1. Vipengele Muhimu vya Muundo

Inatumika kwa fremu za kiwanda, fremu za lango, mihimili na safu wima za sehemu ya kisanduku, safu wima, mihimili na vihimili vya sakafu; nyenzo ya msingi ya kubeba mzigo katika ujenzi wa chuma.

2. Bahasha za Kujenga na Kuta za Pazia

Uundaji wa ukuta wa nje (mihimili/viunzi), fremu za miale ya anga, fremu za milango na madirisha, viunzi vya paa, na uundaji wa pembe; inaunganishwa bila mshono na karatasi za chuma zilizo na wasifu na vifaa vingine vya paneli.

3. Vifuniko na Vifaa vya Kinga

Uzio wa mzunguko wa kiwanda, ngome za barabara, nguzo za ngazi, reli za balcony, fremu za kuhodhi tovuti, na nguzo za usalama.

4. Vifaa na muafaka wa Mitambo

Besi za mashine, rafu za vifaa, fremu za benchi za kazi, uwekaji wa ghala, fremu za kontena, na mifumo ya chassis ya gari.

5. Uhandisi na Vifaa vya Muda

Mihimili ya hatua, mifumo ya chafu, uhifadhi wa tovuti ya muda ya ujenzi, miundo ya kukamata/kusaidia, na mifumo ya kawaida ya ujenzi.

6. Miundo ya Mapambo na Usanifu

Miundo ya mandhari, vipengele vya nje vya usanifu, uundaji wa mapambo ya ndani, na mifumo ya maonyesho ya baraza la mawaziri/vibanda; inachanganya uwezo wa kubeba mzigo na mvuto wa kupendeza.

II. Upeo wa Utumizi wa Mirija ya Chuma yenye Mashimo ya Mstatili

1. Uhandisi wa Muundo wa Chuma: Mihimili, nguzo, na mifumo ya kuimarisha mitambo ya viwandani, maghala, viwanja vya michezo na majengo yaliyojengwa awali.

2. Mapambo ya Usanifu: Kujenga kuta za pazia, milango na madirisha, vipengele vya usanifu wa ndani/nje, na stendi za maonyesho.

3. Manispaa na Usafiri: Reli za barabarani, hifadhi za ujenzi wa manispaa, mandhari ya mazingira, na mifumo ya makazi ya mabasi.

4. Utengenezaji wa Mashine: Fremu za vifaa vya madhumuni ya jumla, mashine za ujenzi, mashine za kilimo na vifaa vya usafirishaji.

5. Uwekaji Ghala na Usafirishaji: Rafu nzito, mifumo ya uhifadhi na miundo saidizi ya kontena.

6. Kilimo, Misitu na Kilimo cha bustani: Majengo ya kuhifadhi mimea, mifumo ya makazi ya mifugo, na uzio wa kilimo.

Mwongozo wa Uchaguzi

· Mirija ya Mstatili Iliyosocheshwa: Aina ya bidhaa kuu inayotoa utendakazi wa gharama kubwa; hutumika sana kwa matumizi ya kawaida kama vile kubeba mizigo kwa ujumla, bahasha za ujenzi, mapambo na ngome.

· Mirija ya Mstatili isiyo na mshono: Nguvu ya hali ya juu, ukinzani wa uchovu, na uwezo wa kubeba shinikizo; kimsingi hutumika kwa matumizi ya kazi nzito, upakiaji wa mzunguko, fremu za mashine zenye ubainifu wa hali ya juu, na vipengee vya uhandisi nzito.

Vigezo muhimu vya Utendaji

Viwango vya Utekelezaji: GB/T 6728-2017 "Sehemu za miundo ya mashimo ya baridi"; GB/T 3094-2012 "Miriba ya mraba isiyo na mshono inayotolewa kwa baridi na mstatili"

I. Nyenzo za Pamoja na Sifa za Mitambo

Vigezo vya ziada vya jumla:

· Moduli ya Unyumbufu: 2.06 × 10⁵MPa

· Uzito: 7.85 g/cm³

· Halijoto ya Kawaida ya Uendeshaji: -20°C hadi 200°C

II. Vipimo na Mfumo wa Vipimo

1. Mbinu ya Uteuzi

Vipimo vya Nje: Urefu × Upana × Unene wa Ukuta (Kitengo: mm); Mfano: 100×50×3.0

2. Kategoria za Ukubwa wa Ukubwa

· Ndogo (Mapambo / Enclosure / Guardrail): 20×10, 30×20, 40×20, 50×30; Unene wa ukuta: 1.2-2.5 mm

· Kati (Keel / Purlin / Mihimili ya Kawaida & Nguzo): 60×40, 80×40, 80×60, 100×50; Unene wa ukuta: 2.0-5.0 mm

· Kubwa (Nguzo za Msingi & Mihimili / Mihimili ya Wajibu Mzito): 120×80, 150×100, 200×100, 250×150; Unene wa ukuta: 4.0-12.0 mm

3. Urefu na Uvumilivu

Urefu wa Kawaida: 6 m, 9 m, 12 m; urefu maalum unaopatikana

· Uvumilivu wa Vipimo vya Nje: ± 0.8%

· Uvumilivu wa Unene wa Ukuta: Bomba la kawaida la svetsade ± 10%; Bomba lisilo na mshono ± 7.5%

4. Mfumo wa Kukokotoa Uzito wa Kinadharia

W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = Upande mrefu, H = Upande mfupi, t = Unene wa ukuta)

III. Sifa za Mitambo ya Miundo

1. Mirija ya Chuma yenye Mashimo ya Mstatili sehemu za mstatili hutoa ugumu wa juu wa kupinda pande mbili (pamoja na shoka imara na dhaifu) na uthabiti wa hali ya juu zaidi na ukinzani wa msuko ikilinganishwa na wasifu mmoja kama vile mirija ya mviringo au mihimili ya H, hivyo kusababisha uthabiti wa jumla wa muundo.

2. Tabia za Usindikaji

· Jaribio la Kukunja: Inaweza kujipinda kwa baridi ya 90° kwenye halijoto ya kawaida bila kupasuka au kutengana kwenye bend.

· Jaribio la Kutandaza: Hustahimili mgandamizo wa vipimo vilivyobainishwa bila mpasuko wa ukuta.

1. Sifa za Mkazo: Mkazo kidogo wa mkazo hutokea kwenye pembe; haifai kwa programu zinazojumuisha mizigo ya athari ya masafa ya juu.

IV. Uainishaji wa Bidhaa na Tofauti za Utendaji

V. Matibabu ya uso na Ulinzi wa Kutu

1. Hali ya Kawaida: Kumaliza nyeusi (uso wa oksidi iliyovingirishwa moto).

2. Mbinu za Kawaida za Kulinda Kutu: Upakaji mabati wa dip-dip, mabati ya baridi, upakaji wa poda ya kielektroniki, uchoraji wa kuzuia kutu, na mipako ya fluorocarbon.

3. Rejea ya Kutia Mabati ya Moto: Wastani wa unene wa mipako ya zinki ≥85 μm; uimara wa nje unazidi miaka 15.

VI. Mbinu za Kuunganisha

· Msingi: kulehemu kwa bevel, kulehemu kwa kupenya kabisa (msingi wa ujenzi).

· Sekondari: Viunganishi vilivyofungwa kwa nguvu za juu, skrubu za kujigonga mwenyewe, zinazotiririka.

· Inatumika na miundo mbalimbali ya miundo ya chuma, ikiwa ni pamoja na karatasi za rangi, mihimili ya H, na chuma cha pembe.

VII. Maombi Yanayofaa na Marufuku

Inafaa

Mihimili ya mitambo ya viwandani na nguzo, uundaji wa ukuta wa pazia, miundo ya uzio, ngome za ulinzi na uzio, uwekaji rafu wa ghala, fremu za vifaa, miundo ya mandhari na miundo ya chuma iliyowekwa awali.

Haifai

Usafiri wa maji yenye shinikizo la juu, mabomba ya joto la juu/shinikizo la juu, na miundo kuu ya vifaa vya uwajibikaji mzito chini ya athari kali au uchovu wa masafa ya juu.
