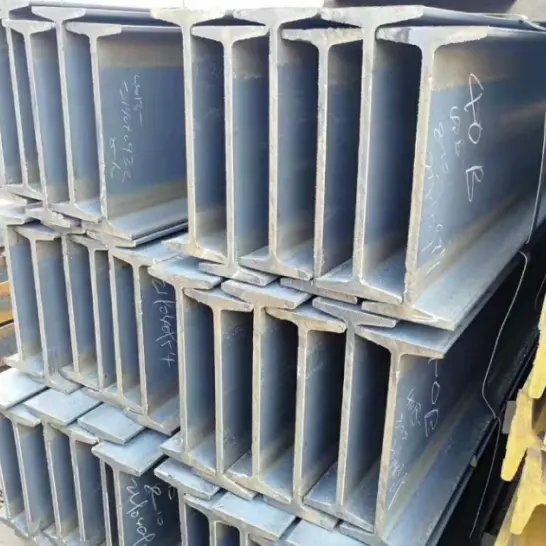

Miundo Iliyoviringishwa Moto Inayoangazia Chuma

HAISHENG, Mtengenezaji wa chuma wa miundo wa China anayetegemewa na Msambazaji wa kituo kimoja, ana hifadhi ya Chuma cha Moto Iliyoviringishwa cha Muundo wa I Beam inayozalishwa kwa GB/T 706 yenye alama za Q235B na Q355B. Inaangazia flanges za ndani zilizopunguzwa na unene usio sawa, hutoa gharama ya kiuchumi na usindikaji rahisi. Inatumika sana kwa mihimili nyepesi ya sekondari, majukwaa, vifaa vya kuhimili na miundo ya chuma nyepesi nyepesi, ni sehemu ya kawaida inayozungushwa na moto kwa majengo madogo na ya kati.

Sifa Muhimu za Bidhaa

I. Sifa za Sehemu na Mitambo

1. Nyuso za ndani za flange zimepigwa, na unene wa flange hupungua kutoka ndani na nje; hii inasababisha usambazaji usio sawa wa mkazo katika sehemu nzima na ugumu wa kando dhaifu kiasi.

2. Muundo Uliovingirwa Moto I Beam Steel kama kitengo kimoja, muhimu bila viungo vilivyounganishwa, na kusababisha mkazo mdogo wa mabaki na utulivu mzuri wa muundo.

3. Hutoa upinzani mzuri wa kuinama lakini wastani wa upinzani wa msokoto na uhamishaji wa kando; isiyofaa kwa programu za muda mrefu, zinazopakia upepo mkali au zenye mzigo mzito.

II. Sifa za Kiuchumi na Ununuzi

1. Kategoria ya kawaida ya bidhaa iliyo na anuwai kamili ya vipimo; inapatikana kwa wingi katika hisa, rahisi kununua, na kwa bei ya ushindani.

2. Kwa uwezo sawa wa kubeba mzigo, matumizi ya nyenzo ni ya juu zaidi kuliko ya mihimili ya H iliyopigwa moto, na kuifanya kuwa ya kiuchumi zaidi kwa miundo ya mwanga.

III. Tabia za Ujenzi na Matumizi

1. Sura ya mara kwa mara inawezesha usindikaji wa sekondari (kukata, kulehemu, kuchimba visima) na inachukua njia mbalimbali za uunganisho wa tovuti.

2. Uzito wa wastani wa kujitegemea hufanya kuinua na ufungaji kuwa moja kwa moja; bora kwa majengo rahisi na miundo ya muda.

3. Inaangazia mizani ya kinu "nyeusi" iliyovingirwa moto; inaweza kuondolewa kutu na mipako ya kuzuia kutu kama inavyohitajika ili kuendana na mazingira ya kawaida ya ndani na nje.

IV. Ulinganisho na Mihimili ya H-Iliyoviringishwa Moto

1. Ugumu wa pembeni ni wa chini sana kuliko ule wa mihimili ya H; isiyofaa kwa matumizi kama nguzo katika majengo yenye miinuko mirefu au kama mihimili mikuu ya vipindi virefu.

2. Ufanisi wa sehemu ni duni, unaohitaji nyenzo zaidi chini ya mizigo nzito.

3. Uwiano bora wa gharama-utendaji; inabakia sana kutumika katika mwanga-wajibu na miundo rahisi chuma.

Matumizi na Wigo wa Maombi

I. Matumizi ya Msingi

1. Mihimili ya Sekondari ya Sakafu/Paa & Mihimili Inayotumika kwa Urahisi: Chuma cha Mihimili ya Moto Iliyoviringishwa hutumika kuhimili mizigo ya sakafu na ya paa, kwa kawaida katika mifumo ya kubeba mizigo kutoka kwa umbali mdogo hadi wa kati.

2. Mihimili ya Jukwaa na Njia ya Kutembea: Vipengee vya msingi na vya pili vya kubeba mizigo kwa mimea ya viwandani, majukwaa ya vifaa, njia za matengenezo, na trestles.

3. Mabano na Viunga: Utengenezaji wa vihimili vya mabomba, viungio vya vifaa, viunga vya ukuta, na viunzi vya usaidizi vya muda.

4. Purlins & Kutunga Ukuta: Paa za paa kwa ajili ya majengo mepesi ya viwanda, uhifadhi wa tovuti ya ujenzi, na mifumo rahisi ya ua.

5. Fremu, Mihimili na Safu Ndogo Ndogo: Mihimili na safu wima za fremu za chuma nyepesi katika miundo isiyo na urefu wa chini, miundo rahisi kama vile warsha, maghala na viwanja vya magari.

6. Vipengele vya Mashine ya Ujenzi: Misingi ya vifaa vya kuinua, chasisi ya gari, ufugaji wa muda wa kuchimba, nk.

II. Wigo wa Maombi

1. Majengo ya Viwanda: Mimea nyepesi ya viwandani, maghala, warsha, na maghala madogo ya kuhifadhi; kimsingi hutumika kwa vipengele vya pili vya kubeba mzigo.

2. Miundo ya Muda/Rahisi ya Kiraia: Maeneo ya ujenzi vifaa vya muda, viwanja vya magari, canopies, shehena rahisi za kuhifadhi, na majengo ya kawaida/ya rununu.

3. Miundombinu ya Manispaa: Uhifadhi wa manispaa, nguzo za reli, nguzo za waenda kwa miguu, na vijiti vidogo.

4. Usaidizi wa Umeme: Rafu ya bomba kwa ajili ya mitambo ya kuzalisha umeme na mitambo ya kemikali, besi za vifaa, na hangers/vihimili vya mabomba ya HVAC.

5. Vifaa vya Uhandisi wa Muda: Uchimbaji wa kuchimba, besi za kiunzi, na fremu za muda za kubeba mizigo kwa ajili ya ujenzi.

6. Nyanja Nyingine: Chassis ya mashine za kilimo, mifumo ya vifaa vidogo vya usafiri, na uwekaji rafu wa ghala.

Vigezo muhimu vya Utendaji

Standards: GB/T 706-2016, GB/T 700, GB/T 1591

I. Nyenzo za Pamoja na Sifa za Mitambo

II. Section Designation and Specification Details

1. Umbizo la uwekaji: Mfano + Urefu (k.m., 10#, 12#, 14#, 16#, 20a#, 20b#). Aina ndogo (a, b, c) zipo kwa urefu sawa; unene wa wavuti na flange huongezeka hatua kwa hatua, na kusababisha uwezo wa juu wa kubeba mzigo.

2. Tabia za sehemu: Sehemu ya ndani ya flange ina mteremko wa 1: 6; flange ni nene zaidi kwenye mzizi na nyembamba zaidi ukingoni, na kusababisha usambazaji wa mkazo usio wa sare katika sehemu nzima.

III. Vipimo vya Kawaida (Mfano + Vipimo vya Sehemu)

Umbizo: Urefu × Upana wa Flange × Unene wa Wavuti

·10#:100×68×4.5

·12#:120×74×5.0

·14#:140×80×5.5

·16#:160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. Uvumilivu wa Dimensional na Sura

1. Urefu usiobadilika wa kawaida: 6m, 9m, 12m; kukata desturi inapatikana.

2. Unyoofu (Camber): ≤2mm kwa mita; jumla ya camber ≤0.2% ya urefu wote.

3. Twist na mwisho-uso perpendicularity kuzingatia viwango vya kitaifa, kuhakikisha usahihi wakati wa ufungaji na jointing.

V. Uso na Uchakataji Tabia

1. Hali ya Uwasilishaji: Imevingirishwa kwa moto na mizani ya kinu (mwisho mweusi).

2. Uwezo wa kufanya kazi: Inafaa kwa kukata, kuchimba visima, kulehemu na kupinda; rahisi kwa usindikaji wa sekondari.

3. Ulinzi wa Kutu: Haijahifadhiwa katika hali yake mbichi; inaweza kuondolewa kutu, kupaka rangi, au kutia mabati ya maji moto.

VI. Vigezo vya Mazingira na Muundo

1. Joto la Kuendesha: -20°C hadi 80°C.

2. Tabia za Muundo: Upinzani wa wastani wa kupiga; upinzani mdogo wa torsional na ugumu wa upande; isiyofaa kwa muda mrefu, maeneo ya juu ya mzigo wa upepo, au majukumu ya msingi ya kubeba mizigo katika miundo ya juu.

3. Kufaa kwa Mzigo: Kimsingi hutumika kwa mihimili inayoungwa mkono tu na vipengele vya kupakia mwanga; epuka upakiaji wa eccentric wa muda mrefu.

Specifications Jedwali la Miundo Iliyoviringishwa Moto I Beam Steel
