Jinsi Safu ya Safu ya Mviringo ya Mashimo ya Chuma Inaweza Kuboresha Utendaji wa Muundo na Ufanisi wa Ujenzi

HAISHENGhutoa uhandisiSafu ya Mviringo ya Bomba la Mashimo ya Chumasuluhu za majengo ya chuma, vifaa vya viwandani, viwanja vya michezo, njia za kupita miguu, madaraja, canopies, na miundo iliyotungwa. Imetengenezwa kutoka kwa chuma cha muundo cha Q235B au Q355B, safu wima hizi huchanganya wasifu unaobeba mzigo wa duara na muunganisho unaonyumbulika na chaguo za ulinzi wa kutu kwa programu zinazohitaji muundo.

Safu ya mviringo yenye mashimo ya chuma ni mwanachama wa wima wa muundo iliyoundwa kuhamisha mizigo kutoka kwa muundo mkuu hadi msingi wake. Sehemu yake ya mashimo ya mviringo hutoa usambazaji wa mzigo wa usawa, utendaji wa nguvu wa axial compression, upinzani wa torsional, na upinzani wa chini wa upepo. Kulingana na mahitaji ya mradi, nguzo zinaweza kuzalishwa kutoka kwa mabomba ya chuma isiyo imefumwa au ya svetsade na kubinafsishwa kwa sahani za msingi, stiffeners, sahani za kuunganisha, flanges, vifaa vya kuinua, na mipako ya kinga. Nakala hii inaelezea ujenzi wao, vipimo muhimu, mchakato wa utengenezaji, faida, matumizi, na maswala ya uteuzi.

Jedwali la Yaliyomo

1. Safu ya Bomba ya Chuma yenye Mashimo ya Mviringo ni Nini?
2. Je, Safu ya Safu ya Bomba ya Chuma yenye Shimo la Mviringo Imesanidiwaje?
3. Je, ni Faida Zipi Kuu za Kimuundo?
4. Je, wanunuzi wanapaswa kutathmini sifa gani?
5. Safu za Bomba za Chuma zenye Mashimo ya Mviringo Hutengenezwaje?
6. Nguzo za Bomba la Mashimo ya Mviringo Zinatumika Wapi?
7. Je, Inalinganishwaje na Nguzo Zingine za Chuma?
8. Je, Wanunuzi Wanapaswa Kuchaguaje Safu Safu Sahihi?
9. Maswali Yanayoulizwa Mara Kwa Mara
10. Kwa nini Ufanye Kazi na Mtengenezaji Mtaalamu?

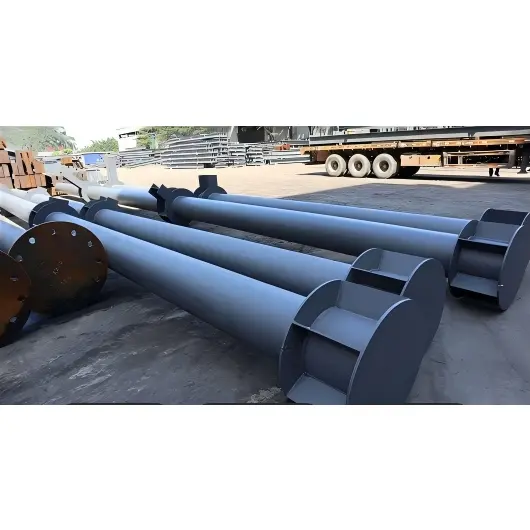

Safu ya Bomba ya Chuma yenye Mashimo ya Mviringo ni Nini?

Safu ya Bomba ya Chuma yenye Mashimo ya Mviringo ni sehemu ya kimuundo yenye wima inayobeba mzigo inayoangazia sehemu ya silinda isiyo na mashimo. Kwa kawaida hutengenezwa kutoka kwa chuma cha muundo wa kaboni au chuma cha aloi ya chini na inaweza kuzalishwa kama bomba isiyo imefumwa au bomba iliyoviringishwa na kulehemu.

Tofauti na safu ya chuma imara, usanidi wa mashimo hupunguza nyenzo zisizohitajika wakati wa kudumisha wasifu wenye nguvu wa muundo. Jiometri ya mviringo inasambaza mkazo karibu na mzunguko na hutoa upinzani thabiti bila kujali mwelekeo wa upakiaji. Hii inafanya muundo kuwa muhimu hasa ambapo nguzo zinaweza kuathiriwa na mgandamizo wa axial, kupinda, msokoto, mizigo ya upepo, au nguvu za eccentric.

Uainishaji wa kawaida unaonyeshwa kamaφD × t × L, ambapo D inawakilisha kipenyo cha nje, t inawakilisha unene wa ukuta, na L inawakilisha urefu wa safu. Kwa mfano, φ219 × 8 × 6000 inaonyesha kipenyo cha 219 mm nje, unene wa ukuta wa 8 mm, na urefu wa 6 m.

Je, Safu ya Safu ya Bomba ya Chuma yenye Shimo la Mviringo Imesanidiwaje?

Safu ya bomba ya muundo ni zaidi ya bomba la chuma. Kwa miradi mingi, mkusanyiko kamili unajumuisha vipengele vya uunganisho na kuimarisha vinavyoruhusu safu kuunganishwa na misingi, mihimili, mifumo ya paa, na wajumbe wengine wa miundo.

• Mwili wa safu wima:Bomba la msingi la chuma la mviringo lililochaguliwa kulingana na kipenyo, unene wa ukuta, urefu, daraja la nyenzo, na mizigo ya kubuni.
• Sahani ya msingi:Bamba la chuma lililo svetsade ambalo huhamisha mizigo ya safu kwenye msingi kupitia vifungo vya nanga.
• Sahani ngumu au pete:Uimarishaji unaotumiwa ambapo mizigo ya juu au upinzani wa buckling wa ndani unahitajika.
• Sahani ya juu au flange:Hutoa mahali pa uunganisho kwa mihimili, mihimili, safu wima za juu, au vipengee vingine vya kimuundo.
• Sahani za uunganisho na corbels:Wezesha miunganisho ya boriti hadi safu wima au bomba hadi bomba.
• Bolts za nguvu ya juu:Inatumika kwa miunganisho ya miundo iliyofungwa ikiwa imebainishwa na muundo wa kihandisi.
• Mipako ya kinga:Mifumo ya primer, ya kati na ya topcoat au galvanizing inaweza kutumika kulingana na hali ya mazingira.

Kwa miundo ya muda mrefu zaidi, sehemu za mtu binafsi pia zinaweza kuunganishwa kwa njia ya svetsade, flange, au usanidi mwingine wa viungo vilivyoundwa.

Je, ni Faida Zipi Kuu za Kimuundo?

Usambazaji wa Mzigo uliosawazishwa

Sehemu ya msalaba ya mviringo haina mhimili wa kawaida wenye nguvu na dhaifu. Jiometri yake inasambaza mkazo karibu na bomba, na kuifanya kuwa yanafaa kwa miundo iliyo wazi kwa mizigo kutoka pande tofauti.

Ukandamizaji mkali na Utendaji wa Torsional

Nguzo za bomba huchaguliwa mara kwa mara kwa programu zinazohitaji uwezo mkubwa wa upakiaji wa axial na upinzani dhidi ya athari za msokoto. Sehemu iliyofungwa ya mashimo pia hutoa ufanisi muhimu wa muundo ambapo utulivu na upakiaji wa pande nyingi ni muhimu.

Mfiduo wa Upepo uliopunguzwa

Maelezo mafupi ya silinda yanaweza kupunguza upinzani wa aerodynamic ikilinganishwa na wasifu wa muundo wa angular. Sifa hii inaweza kuwa ya thamani kwa nguzo zilizowekwa wazi katika dari, vijia, minara, miundo ya uwanja, na usakinishaji mwingine wa nje.

Ufungaji Ufanisi

Ikilinganishwa na vibadala vingine vizito zaidi vya miundo, nguzo za chuma zisizo na mashimo zinaweza kutoa uhusiano wa nguvu hadi uzani. Uundaji wa kiwanda wa sahani za msingi, vipengele vya uunganisho, mashimo, na mipako ya kinga pia inaweza kupunguza kiasi cha usindikaji kinachohitajika kwenye tovuti ya ujenzi.

Kubadilika kwa Usanifu

Uonekano wa silinda laini hufanya kazi vizuri wakati vipengele vya kimuundo vinaonekana kwa makusudi. Kwa hivyo, safu wima za duara zinaweza kuchanganya kazi za kimuundo na usanifu katika majengo ya biashara, vifaa vya umma, miundo ya mazingira na miradi ya kisasa ya viwanda.

Je, wanunuzi wanapaswa kutathmini sifa gani?

Kuchagua safu ya muundo inapaswa kuanza na mahitaji ya uhandisi badala ya kuchagua tu kipenyo cha bomba. Daraja la nyenzo, unene wa ukuta, urefu, usanidi wa muunganisho, hali ya upakiaji, ustahimilivu wa uundaji, na mazingira ya kutu yote huathiri hali ya mwisho.

Kwa mfano, maelezo ya bidhaa ya HAISHENG yanabainisha Q235B na Q355B kama madaraja ya nyenzo kuu na hutoa vipimo vya bomba katika umbizo la φD × t × L. Vipimo halisi vya kimuundo vinapaswa kubainishwa kila wakati kutoka kwa hesabu za mradi na viwango vinavyotumika vya muundo.

Safu za Bomba za Chuma zenye Mashimo ya Mviringo Hutengenezwaje?

Utengenezaji wa kitaalamu hubadilisha bomba la chuma au sahani kuwa mkusanyiko wa muundo uliokamilika tayari kwa usafiri na ufungaji. Mchakato wa uzalishaji unaodhibitiwa husaidia kudumisha usahihi wa kipimo, ubora wa weld, unyoofu na ulinzi wa uso.

1. Ukaguzi wa malighafi:Daraja la chuma, vipimo, hali ya uso, na nyaraka muhimu za nyenzo huangaliwa.
2. Kukata:Mabomba au sahani za chuma hukatwa kulingana na urefu wa safu inayohitajika na michoro za utengenezaji.
3. Uundaji:Nguzo zenye svetsade zenye kipenyo kikubwa zinaweza kuzalishwa kwa kukunja sahani ya chuma kwenye sura ya silinda ikifuatiwa na kulehemu.
4. Kumaliza maandalizi:Miisho ya safu inaweza kutengenezwa kwa mashine au kuinama ili kufikia jiometri ya muunganisho unaohitajika.
5. Mkusanyiko wa vipengele:Sahani za msingi, sahani za juu, vigumu, corbels, flanges, na sahani za kuunganisha zimewekwa kulingana na michoro za uhandisi.
6. Kulehemu:Vipengele vina svetsade kwa kutumia taratibu zinazofaa za uundaji, na majaribio yasiyo ya uharibifu yanatumika inapohitajika.
7. Kunyoosha na kurekebisha:Uharibifu wa kulehemu na unyoofu wa safu huangaliwa na kusahihishwa inapohitajika.
8. Usindikaji wa shimo:Bolt na mashimo ya matumizi huchimbwa au kusindika kwa vipimo na maeneo maalum.
9. Matibabu ya uso:Kutu na mizani ya kinu inaweza kuondolewa kwa ulipuaji kabla ya kuweka msingi na mipako ya kinga.
10. Ukaguzi wa mwisho:Vipimo, viunganisho, welds, hali ya mipako, alama, na ufungaji hukaguliwa kabla ya usafirishaji.

Kwa nguzo za kipenyo kikubwa, ujenzi wa svetsade hutoa kubadilika zaidi kwa kipenyo na unene wa ukuta. Nguzo za bomba zisizo imefumwa, wakati huo huo, zinaweza kuwa muhimu ambapo ujenzi usio na mshono na mahitaji maalum ya dimensional yanapendekezwa.

Nguzo za Bomba la Mashimo ya Mviringo Zinatumika Wapi?

Mchanganyiko wa utendakazi wa muundo na jiometri safi ya silinda huruhusu safu hizi kutumikia madhumuni ya uhandisi na usanifu.

• Mimea ya viwandani:Inatumika kama vihimili vya miundo wima katika viwanda na vifaa vya uzalishaji.
• Viwanja na kumbi kubwa:Yanafaa kwa ajili ya miundo ambapo upakiaji wa mwelekeo mbalimbali na kuonekana kwa usanifu ni muhimu.
• Njia za kutembea na canopies:Profaili laini hutoa suluhisho la vitendo kwa usaidizi wa nje wa wazi.
• Majengo yaliyotengenezwa tayari:Vipengele vilivyoundwa na kiwanda vinaweza kurahisisha mkusanyiko na kuboresha uratibu wa ujenzi.
• Madaraja na miundo ya manispaa:Inatumika kwa gati zilizochaguliwa, washiriki wa usaidizi, machapisho ya walinzi, na miundo inayohusiana.
• Usanifu wa mazingira:Safu wima za silinda zinaweza kutoa usaidizi wa kimuundo huku zikidumisha mwonekano safi wa kuona.
• Miundo ya juu:Wanachama wakubwa wa CHS wanaweza kutengenezwa kwa ajili ya mizigo mikubwa wima na iliyounganishwa.

Je, Inalinganishwaje na Nguzo Zingine za Chuma?

Profaili tofauti za muundo hutumikia madhumuni tofauti ya uhandisi. Kwa hivyo, sehemu yenye mashimo yenye duara inapaswa kutathminiwa kulingana na mahitaji ya mradi badala ya kuchukuliwa kama mbadala wa sehemu zote za sehemu ya H au sehemu zenye mashimo ya mraba/mstatili.

Sehemu inayofaa inategemea hesabu za muundo, mahitaji ya muunganisho, hali ya uundaji, upatikanaji wa nyenzo, bajeti ya mradi na viwango vinavyotumika vya ujenzi.

Je, Wanunuzi Wanapaswa Kuchaguaje Safu Safu Sahihi?

Kwa timu za ununuzi, wahandisi, wakandarasi, na waundaji wa miundo ya chuma, ubainifu wa kiufundi ulio wazi unaweza kupunguza kwa kiasi kikubwa matatizo ya mawasiliano na ucheleweshaji wa nukuu.

1. Fafanua mizigo ya kubuni:Kutoa mizigo ya axial, nyakati za kupinda, athari za torsion, mizigo ya upepo, hali ya seismic, na maelezo mengine muhimu ya muundo.
2. Thibitisha vipimo:Bainisha kipenyo cha nje, unene wa ukuta, urefu, na vihimili vya vipimo vinavyohitajika.
3. Chagua daraja la nyenzo:Q235B na Q355B ni chaguo za kawaida, ilhali daraja la mwisho linapaswa kuzingatia mahitaji ya muundo wa mradi.
4. Amua maelezo ya uunganisho:Toa vipimo vya bati la msingi, mpangilio wa boti ya nanga, mahitaji ya flange, maeneo ya kuunganisha boriti na maelezo magumu zaidi.
5. Fikiria mazingira:Mazingira ya nje, yenye unyevunyevu, pwani, au yenye uchokozi wa kemikali yanaweza kuhitaji ulinzi ulioimarishwa wa kutu.
6. Thibitisha mahitaji ya ukaguzi:Jadili ukaguzi wa vipimo, ukaguzi wa weld, upimaji usioharibu, unene wa kupaka, na uhifadhi wa nyaraka kabla ya uzalishaji.
7. Mpango wa vifaa:Fikiria urefu wa safu, vikwazo vya usafiri, pointi za kuinua, sehemu, upakiaji, na mlolongo wa usakinishaji.

Mchoro wa kina au kifurushi cha vipimo huruhusu mtengenezaji kuamua njia inayofaa zaidi ya utengenezaji na usanidi wa unganisho. Wanunuzi wanaweza pia kukagua vipengee vya miundo ya chuma ili kuelewa jinsi nguzo zinavyounganishwa na vipengele vingine vya chuma vilivyotungwa.

Maswali Yanayoulizwa Mara Kwa Mara

Ni nyenzo gani zinazotumiwa kwa kawaida kwa nguzo za mviringo za mashimo ya chuma?

Vyuma vya miundo ya Q235B na Q355B kwa kawaida hubainishwa kwa safuwima hizi. Nyenzo za mwisho zinapaswa kuchaguliwa kulingana na mahesabu ya kimuundo, viwango vinavyotumika, hali ya mazingira, na mahitaji ya mradi.

Kuna tofauti gani kati ya nguzo za bomba zisizo imefumwa na zilizo svetsade?

Nguzo zisizo na mshono zinazalishwa kutoka kwa bomba la chuma isiyo imefumwa na hazina weld ya longitudinal. Nguzo zilizo svetsade huundwa kutoka kwa sahani ya chuma na kuunganishwa na kulehemu. Ujenzi wa svetsade hutoa kubadilika zaidi kwa kipenyo kikubwa na unene wa ukuta ulioboreshwa, wakati bomba isiyo imefumwa inaweza kuwa na faida kwa kipenyo maalum na mahitaji ya kimuundo.

Je, safu ya bomba ya chuma yenye mashimo ya mviringo inaweza kubinafsishwa?

Ndiyo. Kulingana na uwezo wa kutengeneza na mahitaji ya uhandisi, kipenyo, unene wa ukuta, urefu, bati za msingi, viunganishi vya juu, viunganishi, viunganishi vya miunganisho, mashimo ya bolt, vijiti vya kunyanyua, usanidi wa viunzi, na matibabu ya uso yanaweza kubinafsishwa.

Ulinzi wa kutu unashughulikiwaje?

Chaguzi za kawaida ni pamoja na ulipuaji risasi ikifuatiwa na mifumo ya primer, kati na topcoat. Uwekaji mabati wa maji moto pia unaweza kuzingatiwa kwa matumizi yanayofaa, hasa pale ambapo ulinzi ulioimarishwa wa kutu unahitajika.

Nguzo za mabomba ya mviringo zinafaa kwa miundo ya nje?

Zinaweza kutumika katika matumizi ya nje kama vile dari, vijia, miundo ya mandhari, vifaa vya manispaa, na mifumo mingine ya chuma iliyofichuliwa wakati vipimo vya safu, muundo wa miundo, miunganisho na mfumo wa ulinzi wa kutu vimebainishwa ipasavyo.

Ni habari gani inapaswa kutolewa wakati wa kuomba nukuu?

Taarifa muhimu ni pamoja na kiasi, daraja la chuma, kipenyo cha nje, unene wa ukuta, urefu, michoro ya miunganisho, maelezo ya sahani-msingi, mahitaji ya matibabu ya uso, viwango vya ukaguzi, lengwa na ratiba ya uwasilishaji inayotarajiwa. Michoro ya miundo inasaidia sana kwa miradi iliyobinafsishwa.

Kwa nini Ufanye Kazi na Mtengenezaji Mtaalamu?

Safu ya muundo lazima ifanye kazi kama sehemu ya mfumo kamili wa kubeba mzigo, kwa hivyo uteuzi wa bidhaa unapaswa kuhusisha zaidi ya kulinganisha bei za bomba. Usahihi wa utengenezaji, ubora wa kulehemu, maelezo ya muunganisho, ulinzi wa uso, taratibu za ukaguzi, ufungaji na uratibu wa uwasilishaji zote huathiri matokeo ya mwisho ya mradi.

HAISHENG hutoa nguzo za bomba za chuma zisizo na mashimo za mviringo kwa kutumia chuma cha muundo cha Q235B au Q355B na inasaidia usanidi wa uundaji ikiwa ni pamoja na mabamba ya msingi, vigumu, viunganishi, boli za nguvu nyingi na mipako ya kinga. Kwa mahitaji mahususi ya mradi, wanunuzi wanaweza kutoa michoro, vipimo, maelezo ya upakiaji, idadi na masharti ya programu ili usanidi wa safu wima unaofaa uweze kutathminiwa.

Je, unapanga mradi wa muundo wa chuma au kutafuta nguzo za muundo zilizobinafsishwa?Shiriki michoro yako na mahitaji ya kiufundi na HAISHENG leo. Kwa uteuzi wa nyenzo, maelezo ya uundaji, usanidi wa unganisho, usaidizi wa nukuu, na upangaji wa uwasilishaji,wasiliana nasikujadili mradi wako na timu ya HAISHENG.
