Sahani za Chuma za Miundo Zilizovingirishwa za Moto

Sahani za Chuma Zilizovingirishwa za Miundo ya Moto ni malighafi ya msingi ya ujenzi wa miundo ya chuma, mashine nzito, barabara za manispaa na madaraja. Zinazozalishwa kwa mujibu wa viwango vya kitaifa GB/T 700-2006 na GB/T 1591-2018, zimeainishwa katika sahani za moto zilizovingirwa, sahani za baridi, sahani za unene wa kati na sahani za anti-slip checkered. Inashirikiana na mali ya usawa ya mitambo na utendaji bora katika kulehemu, kupiga baridi na kupiga, Sahani za Steel za Muundo zilizounganishwa hutoa maambukizi ya nguvu ya kuendelea bila mapengo ya kuunganisha, bora kwa substrates za eneo kubwa za kubeba mzigo na sahani za kuunganisha pamoja.

HAISHENG hutoa vipimo kamili vya unene wa Sahani za Muundo Zilizoviringika za Moto, ukataji unaoweza kubinafsishwa kwa sehemu zenye umbo maalum na sahani zilizopachikwa, ripoti kamili za majaribio ya kimitambo, na usindikaji wa kuzuia kutu kama vile kupaka rangi na kuweka mabati ya moto, ili kukidhi mahitaji ya ununuzi wa chuma kwa wingi wa muundo wa chuma, mashine na miradi ya manispaa katika kituo kimoja.

1. Viwango Vinavyotumika vya Uzalishaji

GB/T 700-2006 Carbon Structural Steel

GB/T 1591-2018 Aloi ya Chini yenye Nguvu ya Juu ya Chuma cha Muundo

Kipimo cha GB/T 3274 na Kukubalika kwa Umbo kwa Sahani Nene za Muundo wa Kaboni

2. Vipengele vya Bidhaa za Msingi

2.1 Nyenzo na Sifa za Mitambo

Mfululizo wa nyenzo za kaboni iliyokomaa na aloi ya chini yenye viwango vya kawaida vya Q235B na Q355B hupata nguvu sawia, uthabiti na ukakamavu, sifa thabiti za mitambo kwenye halijoto ya kawaida, yenye uwezo wa kubeba mizigo tuli, mizigo inayobadilika-badilika na tofauti fulani za halijoto.

Sahani zilizoviringishwa kwa ukamilifu zina umbile sare wa ndani na uhamishaji wa nguvu unaoendelea, ukiwa na mgandamizo bora, ukipindaji na ukinzani wa kukunja kwa eneo kubwa la kubeba mizigo na sehemu ndogo za ndani.

Madaraja mbalimbali ya chuma kuanzia uimara wa kawaida hadi uimara wa juu kwa ajili ya uteuzi, unaolingana na viwango tofauti vya mizigo ikijumuisha vizio vya mwanga, vipengee vya kubeba mizigo mizito na vifaa vinavyobeba shinikizo.

2.2 Tofauti za Kitengo na Mchakato

Sahani za moto zilizovingirishwa: Uimara mzuri, unene mbalimbali, gharama ya chini, upinzani wa joto la juu na utendaji bora wa kulehemu kwenye tovuti kama nyenzo ya msingi ya uhandisi; kufunikwa na kiwango cha oksidi na usahihi wa wastani wa dimensional.

Sahani zilizoviringishwa baridi: Uso laini, ustahimilivu wa hali ya juu, ubapa wa juu na utendaji wa hali ya juu wa kuinama kwa uchakataji wa usahihi, kukanyaga na vipengee vya mapambo; unene nyembamba na upinzani dhaifu wa joto la juu kuliko sahani za moto zilizovingirwa.

Aina za utendaji zinazotoka: Sahani zilizotiwa alama hustahimili kuteleza na sugu kwa njia za kutembea na majukwaa; sahani za unene wa kati zinalenga vipengele vikubwa vya mzigo mzito; sahani zilizokatwa na sahani za awali za coil zinasaidia kukata kwa urahisi na matumizi ya juu ya nyenzo.

2.3 Manufaa ya Uchimbaji na Mikusanyiko

Utendaji wa kina wa uchapaji huauni ukataji, kupinda, kupiga, kuviringisha, kulehemu, kung'arisha na kupaka, sambamba na michakato yote ya kutengeneza muundo wa chuma.

Sahani za gorofa huwezesha kuunganisha kwa urahisi, kuunganisha na kuunganishwa kwa kitako, vinavyolingana bila mshono na chuma cha sehemu, zilizopo na vifungo vya kuunganisha ngumu.

Ukubwa wa kubadilika huruhusu sahani nzima kukatwa kwenye vipande vya umbo maalum, slabs ndogo na sehemu zilizoingizwa na ulimwengu wote wenye nguvu.

2.4 Kubadilika kwa Mazingira

Chuma cha msingi kina upinzani mzuri wa hali ya hewa; baada ya kutibu, kupaka rangi au kutibu mabati ya kuzuia kutu, inaweza kutumika ndani ya nyumba, nje na katika mazingira yenye unyevunyevu kwa huduma ya muda mrefu.

Aina pana ya halijoto inayotumika: Sahani za chuma za kaboni za kawaida hufanya kazi kwa kawaida kati ya -20℃ na 350℃; darasa maalum za chuma hukidhi hali ya kazi ya joto la chini au la juu.

2.5 Faida za Gharama & Mapungufu

Ugavi wa kutosha wa malighafi, vipimo kamili na uzalishaji wa wingi hupunguza gharama ya kitengo, na kuleta utendakazi wa gharama ya juu kama chuma cha msingi zaidi kwa miundo ya chuma.

Sahani nyembamba zinaonyesha upinzani dhaifu kwa athari za mitaa na denting; sahani nene za ziada hubeba uzito mkubwa wa kibinafsi na kuongeza mzigo wa jumla wa muundo.

Sahani tupu zinakabiliwa na kutu chini ya hali ya wazi na lazima ziwe na matibabu ya kupambana na kutu; udhibiti mkali wa parameter unahitajika kwa kupiga baridi na kupiga sahani za nguvu za juu ili kuepuka kupasuka.

3. Upeo wa Utumiaji wa Sahani za Chuma za Miundo Zilizoviringishwa za Moto

3.1 Maombi Kuu

Uhandisi wa muundo wa chuma wa ujenzi: Sahani za msingi za sakafu, paneli za paa, paneli za ukuta na slabs za jukwaa; stiffeners, sahani za kugawanya, sahani za kichwa, sahani za kuunganisha na sahani za chuma zilizoingia kwa nguzo za chuma na mihimili, vifaa vya msingi vya kubeba mizigo kuu na viunganisho vya pamoja.

Utengenezaji wa vifaa na mashine: Makombora ya vifaa, besi, fremu, walinzi, silos, sahani zinazounga mkono ukungu na lini zinazostahimili kuvaa kwa mashine za ujenzi.

Majukwaa ya uzio na lami: Sahani zilizotiwa alama za barabara za semina, kukanyaga ngazi na vifuniko vya mitaro; sahani za kawaida za vifuniko vya kiwanda na baffles za kizigeu.

Vyombo vya shinikizo na vifaa vya bomba: Matangi ya kuhifadhia angahewa, matangi ya maji, vichwa vya mabomba, vihimili vya mabomba na sahani za kuimarisha silinda kwa vipengele visivyo na shinikizo la juu la kubeba.

Uhandisi wa manispaa na madaraja: Vibao saidizi vya daraja, mbao za walinzi barabarani, uzio wa manispaa, bati za msingi za mashimo, mbao za kurejesha mito na vipengele vya kituo cha trafiki.

Usindikaji wa vifaa na usio wa kawaida: Kata katika sehemu za kufunga zenye umbo maalum, sahani za kusimamisha maji, sahani za kuimarisha na vibao vya msaada vya muda kwa vipuri mbalimbali visivyo vya kawaida.

3.2 Matumizi Yanayolingana na Aina ya Bidhaa

Sahani nene za wastani zilizoviringishwa: Sahani nene za vipengee vya chuma vizito, besi za vifaa, madaraja, matangi ya kuhifadhi na paneli kubwa za kubeba mizigo.

Sahani za kukata moto zilizovingirishwa: Unene wa kawaida mwembamba na wa kati na utendakazi wa gharama ya juu, hutumika sana kwa mihimili ya kiwanda, nguzo na hakikisha zilizo na matumizi makubwa zaidi ya uhandisi.

Sahani nyembamba zilizovingirishwa baridi: Uso laini wa usahihi wa hali ya juu kwa kukanyaga kwa usahihi, paneli za mapambo, kabati za umeme na makombora mepesi ya nje.

Sahani za chuma zenye cheki: Utendaji bora wa kuzuia kuteleza unaotolewa kwa majukwaa ya watembea kwa miguu, kukanyaga ngazi na bodi za sakafu za gari.

3.3 Vidokezo Rahisi vya Uteuzi

Kuweka kipaumbele sahani za moto zilizovingirwa kwa kubeba mzigo, kulehemu na hali ya kazi ya nje ya wazi;

Chagua sahani zilizovingirwa baridi kwa mahitaji ya kuonekana, kukanyaga kwa usahihi na matukio ya mapambo ya ndani;

Pitisha sahani zilizotiwa alama za vijia vya waenda kwa miguu na sehemu za kuzuia kuteleza.

4. Vigezo vya Utendaji Kamili Range

4.1 Daraja Kuu & Sifa za Mitambo ya Halijoto ya Chumba

4.2 Kawaida za Kimwili za Kawaida

Uzito: 7.85 g/cm³

Moduli ya Unyumbufu: 2.06×10⁵ MPa

Uwiano wa Poisson: 0.3

Uendeshaji wa Joto: 45 W/(m·K)

4.3 Uainishaji wa Unene & Vipimo vya Kawaida

Uainishaji wa unene wa sekta

Sahani nyembamba: 0.5-3.0 mm (baridi iliyoviringishwa / moto iliyoviringishwa)

Sahani ya kati: 3.0 ~ 14.0 mm

Sahani nene: 14.0 ~ 60.0 mm

Sahani nene ya ziada: ＞60 mm (miundo ya chuma nzito, besi za vifaa)

Saizi zisizohamishika za kawaida

Upana wa kawaida: 1000mm, 1220mm, 1500mm, 1800mm, 2000mm

Urefu wa kawaida: 2000mm, 2440mm, 6000mm, 12000mm

Uvumilivu: Unene ± 0.3～± 10%; Urefu na upana ± 5mm

Aina kuu na anuwai ya unene

Sahani ya kukata moto iliyoviringishwa: 2.0～12mm, matumizi makubwa zaidi katika miradi ya ujenzi

Sahani asili iliyoviringishwa moto: 12 ~ 60mm, kwa mizigo mizito, madaraja, matangi ya kuhifadhi.

Sahani ya chuma iliyoviringishwa baridi: 0.5 ~ 3.0mm, uso laini wa usahihi wa juu

Sahani ya chuma iliyotiwa alama: 3.0-8.0mm (mchoro wa lenticular / almasi ya kuzuia kuteleza)

4.4 Utendaji wa Mashine

Sifa ya kukunja baridi: Q235 & Q355 inasaidia 180° kuinama kwa baridi na kipenyo cha mandrel ≤ mara 2 unene wa sahani, hakuna nyufa au delamination kwenye nafasi za kupinda.

Sifa ya kulehemu: Sawa ya kaboni ya chini huleta weldability bora, inayoendana na kulehemu kwa mwongozo wa arc na kulehemu yenye ngao ya gesi bila preheating tata.

Kupiga chapa na kupinda: Karatasi zilizoviringishwa baridi hutoa utendakazi bora zaidi wa kukanyaga; kupiga pembe kubwa haipendekezi kwa sahani nene.

Joto la huduma: Sahani za jumla za chuma cha kaboni huanzia -20 ℃ hadi 350 ℃; Alama za Q355D/E kwa miradi ya halijoto ya chini na upinzani wa chini kwa halijoto ya chini sana.

4.5 Vigezo vya Mitambo vya Sehemu ya Marejeleo

Moduli ya sehemu inayopinda huinuka kwa kasi na unene wa sahani

Nguvu ya kukata ni 0.5 ~ 0.6 mara nguvu ya mavuno

Sahani nyembamba hukabiliwa na kuyumba kwa ndani chini ya mgandamizo huku sahani nene hudumisha upinzani thabiti wa mgandamizo

4.6 Ubora wa uso na Matibabu ya Kuzuia kutu

Hali ya uso wa uwasilishaji: Moto ulioviringishwa na mizani ya oksidi, uso laini ulioviringishwa baridi, uliochujwa, ulipuliwa, uliopigwa mchanga

Ufumbuzi wa kupambana na kutu

Rangi / epoxy primer: Kwa mazingira ya kawaida ya ndani

Mabati ya kuchovya moto: unene wa mipako ya zinki 60 ~ 120μm kwa huduma ya nje ya muda mrefu.

Ulipuaji wa risasi + mipako ya kuzuia kutu: Mchakato wa kawaida wa miradi ya muundo wa chuma

Kiwango cha kukubalika kwa uso: Bila nyufa, mikunjo, makovu, delamination na kutu kali.

4.7 Mwongozo wa Uchaguzi wa Maombi

✅ Matukio Yanayofaa Boriti ya chuma & vigumu vya safu wima, kizigeu, bati za chuma zilizopachikwa, sahani za msingi za sakafu, besi za vifaa, slaba za jukwaa, kukanyaga ngazi, mbao zilizofunikwa, sahani za usaidizi za daraja, matangi ya kuhifadhia angahewa, fremu za mitambo.

❌ Matukio Yasiyofaa Kuta za ndani za vyombo vya shinikizo la juu, joto la juu na mabomba ya shinikizo la juu, vyombo vya habari vikali vya kutu (chuma cha chombo maalum au chuma cha pua kinahitajika).

Sheria za Uchaguzi wa Haraka

Viwanda vya kawaida, hakikisha na vifaa vidogo: Q235B sahani moto iliyoviringishwa

Mihimili ya mizigo mizito na sahani nene, madaraja: Q355B sahani ya wastani na nene

Mapambo ya kuonekana na kukanyaga, makombora ya baraza la mawaziri: Sahani nyembamba iliyovingirwa baridi

Njia za kutembea, majukwaa ya uendeshaji na ngazi: Bamba la anti-slip checkered

5. Majedwali ya Viainisho vya Kawaida vya Sahani za Miundo ya Miundo ya Moto

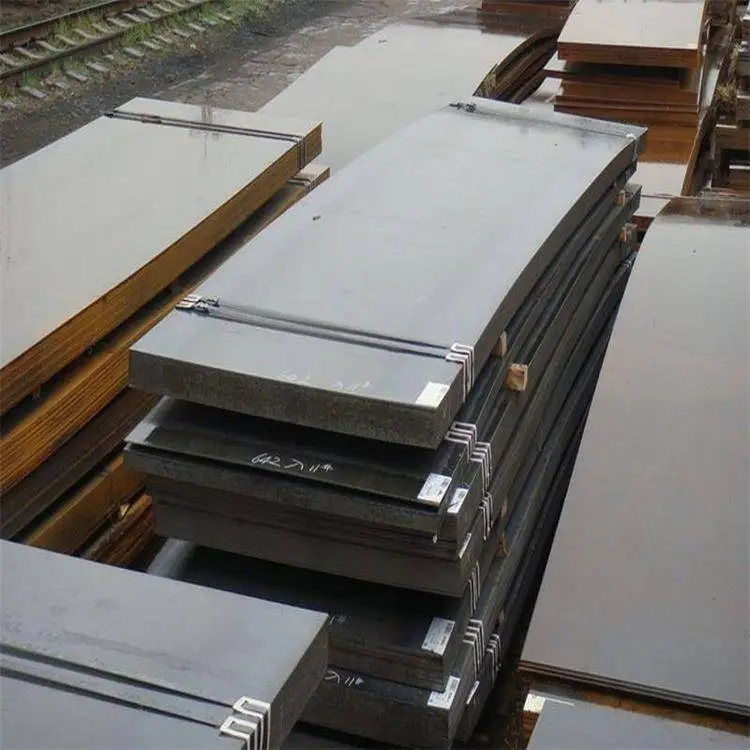

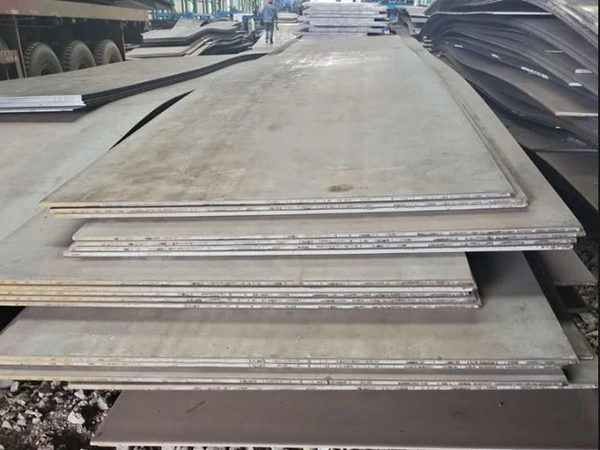

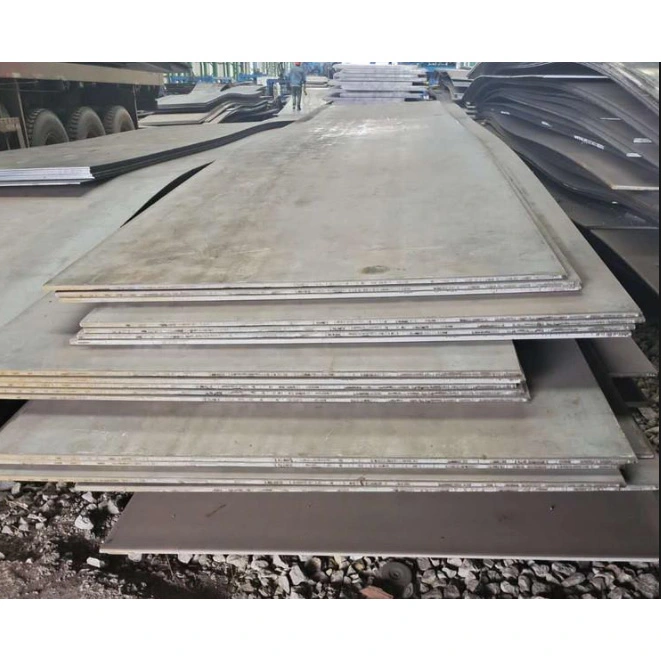

5.1 Bamba la Chuma la Kawaida Lililoviringishwa (Bamba la Kukata / Bamba Halisi, Q235B/Q355B)

Upana wa kawaida × saizi za urefu: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Bamba Nyembamba 2.0~3.0mm (Encloce, Kipande Kingo, Kugawanya Bamba Nyembamba)

Sahani ya Wastani 4.0 ~ 10mm (Matumizi makubwa zaidi ya kihandisi, vigumu na sahani zilizopachikwa)

Bamba Nene 12~60mm (Miundo ya chuma nzito, madaraja, besi za vifaa)

5.2 Bamba la Chuma Lililoviringishwa (0.5 ~ 3.0mm, uso laini wa usahihi wa juu)

Ukubwa wa kawaida wa karatasi: 1000×2000, 1220×2440, 1500×3000 Unene wa kawaida: 0.5, 0.8, 1.0, 1.2, 1.5, 2.0, 2.5, 3.0 mm Matumizi ya msingi: Maganda ya baraza la mawaziri la umeme, sehemu za kukanyaga, paneli za taa za mapambo usahihi, uso usio na oksidi, usiofaa kwa hali ya joto ya juu na mzigo mkubwa wa kazi.

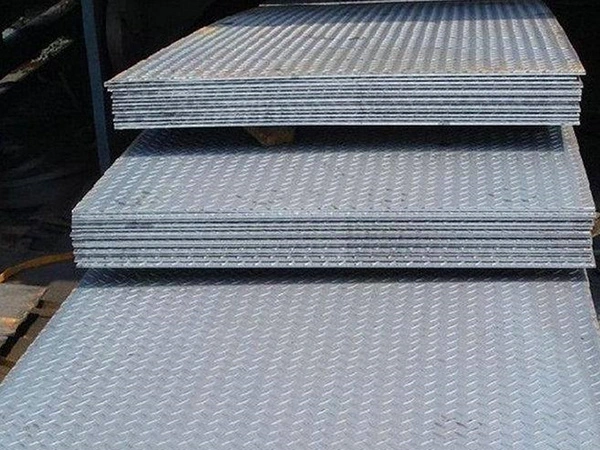

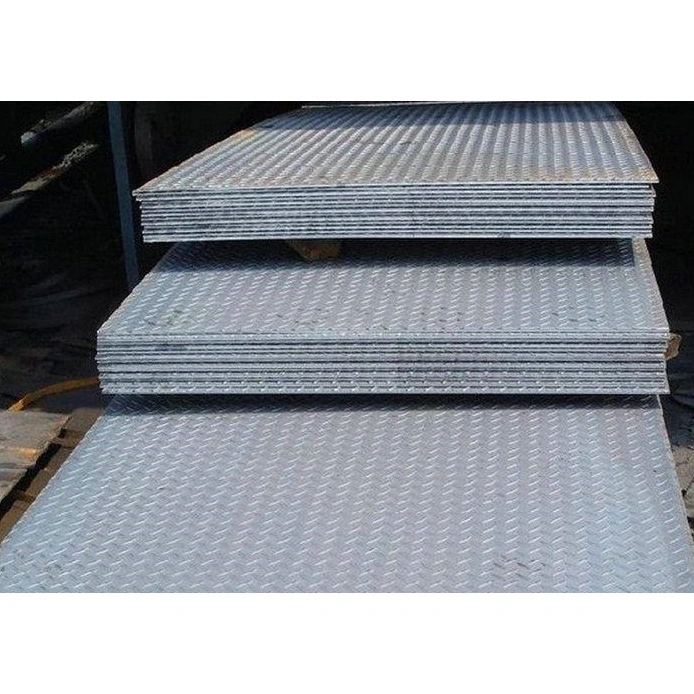

5.3 Bamba la Chuma la Kuzuia Kuteleza lenye Cheki (Mchoro wa Lenticular / Almasi, uliotolewa kwa ajili ya majukwaa ya chuma)

Ukubwa wa kawaida: 1500×6000, 1800×6000 Unene wa sahani ya msingi: 3.0, 4.0, 5.0, 6.0, 8.0 mm

3.0/4.0mm: Njia za kutembea za warsha, majukwaa rahisi, kukanyaga ngazi

5.0/6.0/8.0mm: Majukwaa ya kazi nzito, sahani za sakafu ya lori, njia za viwandani

5.4 Kanuni za Ukubwa na Uteuzi wa Nyenzo

Upana unaopendekezwa: 1500mm (kawaida, taka ya chini ya kukata), 1800mm, 2000mm

Urefu unaopendekezwa: 6000mm (ujenzi wa jumla), 12000mm (vijenzi virefu vya matumizi ya sahani)

Kiwango cha uteuzi wa nyenzo

Kiwanda cha kawaida, kiambatisho, sehemu zilizoingia, sahani za kuunganisha: Q235B

Mihimili yenye mzigo mzito, sahani nene, madaraja, miundo mikubwa ya chuma: Q355B

Tofauti kati ya sahani iliyokatwa na sahani asili

Sahani ya kukata: 2-12mm, gharama ya chini, usawa wa wastani, chaguo la kwanza kwa miundo ya chuma ya kiraia na ya kawaida

Sahani asili: Unene zaidi ya 12mm, muundo wa ndani unaofanana, utendakazi thabiti wa kimitambo, lazima kwa upakiaji mzito na miradi ya madaraja

5.5 Mfumo wa Kukokotoa Uzito wa Jumla

Uzito kwa kila mita ya mraba (kg/㎡) = Unene (mm) × 7.85

Uzito wa sahani moja = Urefu (m) × Upana (m) × Unene (mm) × 7.85

6. Faida za Ugavi wa Kiwanda cha HAISHENG

Ugavi wa moja kwa moja kutoka ghala asili la kiwanda: Warsha ya kukata sahani inayomilikiwa kibinafsi na maelezo kamili ya sahani za moto zilizovingirishwa, zilizovingirishwa baridi na zilizotiwa alama za unene wa kati kwenye hisa, hakuna ghafi ya wafanyabiashara wa kati, faida ya wazi ya gharama kwa miradi mikubwa ya uhandisi ya ng'ambo.

Utoaji wa haraka wa haraka: Sahani za unene na upana wa kawaida hujaa kikamilifu mwaka mzima, kusaidia utoaji wa bechi na ukataji wa haraka wa sahani zilizopachikwa zenye umbo maalum na vigumu ili kukidhi ratiba ngumu za ujenzi.

Ufuatiliaji wa ukaguzi wa ubora wa mchakato kamili: Ukaguzi wa upya wa kimitambo wa malighafi kabla ya ghala, sampuli wakati wa kukunja na ukaguzi kamili wa kuona wa ukubwa na mwonekano uliokamilika. Kila kundi limeambatishwa na cheti kamili cha nyenzo, ripoti za majaribio ya mvutano na athari, zinazosaidia ukaguzi wa sampuli za tovuti za wahusika wengine ili kukubalika kwa urahisi kwa mradi wa ng'ambo.

Huduma ya uchakataji wa sehemu moja: ukataji wa CNC, kupinda, kuchomwa, kukata groove na uundaji wa mabati ya moto wa kuzuia kutu unaopatikana, unaolingana na mihimili ya H, mihimili ya I, njia na boliti za nguvu za juu kwa ufungashaji jumuishi wa kuuza nje.

Ufungaji wa kawaida wa kusafirisha nje: Sahani za chuma zilizofunikwa na filamu na kuunganishwa na vipande vya chuma, vilivyoimarishwa na pallet za mbao kwa kuzuia unyevu na kutu, cheti kamili za Kichina na Kiingereza na ripoti za nyenzo kwa kibali cha forodha na kukubalika kwa tovuti.

7. Maswali yanayoulizwa mara kwa mara

Swali: Je, tutachagua sahani za Q235B au Q355B kwa viunga vya ndani vya kiwanda?

A: Q235B ya gharama nafuu kwa viunga vya mwanga na sehemu ndogo zilizopachikwa; Sahani za unene wa kati za Q355B zenye unene wa kati kwa sahani nzito za mwisho za boriti, besi za vifaa na sehemu za kubeba mzigo wa daraja.

Swali: Ni matibabu gani ya kuzuia kutu hutoa maisha marefu ya huduma kwa sahani zinazotumiwa katika miradi ya wazi ya pwani?

A: Mabati ya sahani nzima ya moto yanapewa kipaumbele kwa mazingira ya muda mrefu ya nje ya kunyunyiza chumvi; ulipuaji mchanga pamoja na tabaka mbili za primer ya epoxy ya kuzuia kutu kwa hali ya unyevu wa ndani ya muda mfupi.

Swali: Jinsi ya kutofautisha sahani zilizokatwa na sahani za asili, ni ipi ya kuchagua kwa miradi yenye mzigo mzito?

A: 2–12mm sahani nyembamba & za kati ni sahani zilizokatwa kwa bei ya chini; sahani zaidi ya 12mm zimevingirwa sahani za awali zilizo na muundo wa ndani wa metallographic na utendaji thabiti, lazima kwa madaraja na besi za vifaa vizito.

Swali: Je, unene wa muundo ulioinuliwa huhesabiwa kama unene wa hesabu ya kubeba mzigo?

J: Unene wa sahani za msingi pekee ndio unaokubaliwa kwa hesabu ya muundo wa muundo, protrusions za kuzuia kuteleza hazijumuishwa kwenye unene wa kubeba nguvu, chagua sahani kwa unene wa msingi kulingana na mahitaji ya mzigo.

Swali: Je! sahani zilizoviringishwa baridi zinaweza kutumika kwa besi za kubeba mizigo?

A: Haipendekezwi. Sahani zilizovingirwa baridi huonyesha unene mwembamba na upinzani dhaifu wa joto la juu; sahani za moto zilizovingirwa za unene wa kati hupitishwa kwa usawa kwa besi za mzigo mzito na vipengele vya kubeba nguvu vilivyounganishwa.
