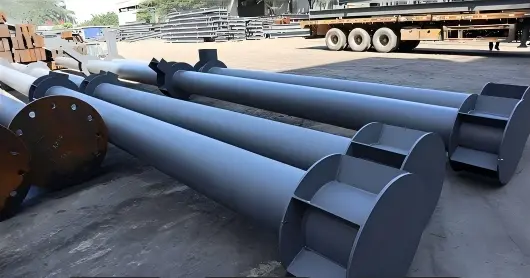

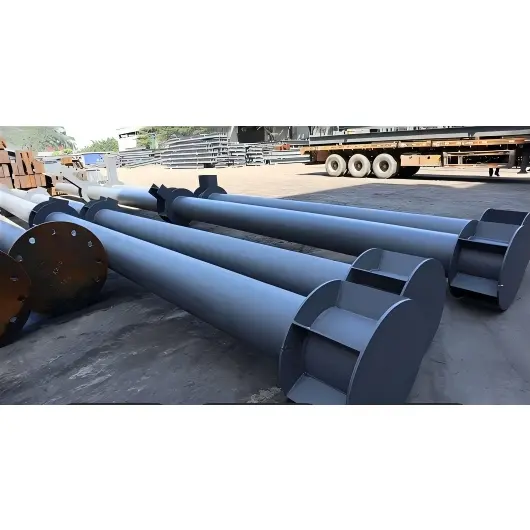

Safu ya Mviringo ya Bomba la Mashimo ya Chuma

Safu hizi zina wasifu laini, moja kwa moja wa silinda na sehemu nzima ya mwaka ambayo inahakikisha usambazaji sare wa mzigo na uwezo wa juu wa kubeba mzigo wa axial. Wanahamisha mizigo kwa ufanisi kutoka kwa muundo mkuu hadi msingi na wanafaa kwa usaidizi wa wima katika matumizi mbalimbali, ikiwa ni pamoja na miundo ya chuma nyepesi na nzito, usanifu wa mazingira, viwanja vya michezo, njia za kutembea, mimea ya viwanda, na majengo yaliyotengenezwa. Huja kamili na vipengee vya uunganisho vinavyohitajika kama vile sahani za msingi, sahani ngumu zaidi, viunganishi vya uunganisho, na boli za nguvu ya juu.

Ufafanuzi na Usanidi wa Bidhaa

I. Ufafanuzi wa Msingi wa Safu za Bomba za Mviringo

Safu ya Mviringo ya Bomba la Mashimo ya chuma ni sehemu ya wima ya kubeba mzigo na sehemu ya mashimo, ya mviringo. Safu hizi zimeundwa kwa msingi kutoka kwa mabomba ya chuma ya mviringo isiyo imefumwa au ya svetsade, hutumiwa sana katika majengo ya muundo wa chuma, miradi ya manispaa, madaraja na viwanja vya michezo, ambapo kimsingi hustahimili mgandamizo wa axial, nyakati za kuinama, na nyakati za msokoto.

1. Sifa za Msingi

Nyenzo: Chuma cha miundo ya kaboni na chuma cha aloi ya chini; faini za mabati, mipako ya kuzuia kutu, au chuma cha pua zinapatikana kwa mazingira ya nje au kutu.

Sifa za Msalaba: Inafafanuliwa kwa kipenyo cha nje (D) na unene wa ukuta (t); umbo la duara lenye mashimo huhakikisha usambazaji sare wa mzigo katika pande zote, nguvu bora ya torsional na ya kukandamiza, na mkusanyiko mdogo wa dhiki.

Mchakato wa Utengenezaji: Inapatikana kama nguzo za bomba zisizo na mshono (zilizoviringishwa kikamilifu, zinazotoa uwezo wa juu wa kubeba mzigo) au safu wima za bomba zilizosuguliwa (zinazoundwa kwa kuviringisha na kulehemu sahani za chuma, zinazotoa gharama ya chini).

2. Matukio Muhimu ya Utumiaji

Mirija mikuu ya majengo ya juu sana, kumbi kubwa (vituo vya maonyesho/viwanja), stesheni za reli ya mwendo kasi, dari, mitambo ya viwandani, nguzo za madaraja, nguzo za reli ya manispaa, nguzo za mandhari, n.k. 3. Nukuu ya Msingi ya Uainishaji

Nukuu ya kawaida: φ Kipenyo cha Nje × Unene wa Ukuta × Urefu; k.m., φ219×8×6000 (Kipenyo cha Nje 219mm, Unene wa Ukuta 8mm, Urefu wa Safu 6m).

II. Usanidi wa Safu ya Safu ya Safu ya Sehemu ya Mashimo (CHS).

Mfumo kamili unaojumuisha safu kuu ya safu wima ya chuma yenye mashimo ya duara, viunganishi vya sehemu ya juu na chini, viunga vya kuunganisha na vijenzi saidizi. Imeainishwa katika sehemu kuu tano kulingana na eneo: mwili wa safu wima, msingi/msingi wa safu wima, muunganisho wa juu wa safu wima, muunganisho wa boriti hadi safu wima na vifuasi vingine.

1. Mwili wa Safu (Kipengele Msingi)

Bomba kuu la mviringo: Kipenyo cha bomba, unene wa ukuta, na nyenzo huchaguliwa kulingana na mahitaji ya mzigo; nguzo za muda mrefu zaidi zinaweza kutengenezwa kwa sehemu, zilizo na viungo vya kuunganisha (viunganisho vya flange, svetsade, au kuziba).

Miundo ya uimarishaji (lazima kwa matumizi ya mzigo mzito au ya juu):

Pete za ugumu wa ndani na mbavu za ugumu wa longitudinal: Ili kuzuia kuunganishwa kwa ukuta wa bomba.

Kupunguza kiuno / Sehemu ya mpito ya kipenyo: Mpito kwa kutumia mabomba ya mviringo yenye kipenyo tofauti wakati mizigo inatofautiana kati ya sehemu za juu na za chini.

2. Kusanyiko la Msingi la Safu (Huunganisha kwenye msingi; huamua uthabiti wa jumla)

Mkutano kamili wa kubeba mzigo kwa sehemu ya chini ya safu ya CHS; kuna aina mbili za kawaida:

1) Aina ya bolt ya nanga iliyopachikwa (Inayojulikana zaidi)

·Bamba la msingi: Bamba nene la chuma lenye duara au mraba, lililochochewa kikamilifu hadi kwenye safu wima.

·Boliti za nanga: Boliti nyingi za nanga zenye nguvu ya juu zilizopachikwa kwenye msingi wa zege.

·Vifaa: Karanga, washer, shimu za kusawazisha, na nyenzo za kusawazisha (kwa ajili ya kusawazisha na kuimarisha msingi).

2) Ingiza msingi wa soketi (Msingi wa Kombe)

·Tundu la zege (kikombe) + sehemu ya safu wima iliyoingizwa + inayozunguka zege iliyounganishwa au simiti laini; kawaida hutumika katika uhandisi wa manispaa na ujenzi wa daraja.

3. Mkutano wa Juu wa Safu (Huhamisha nguvu na kuunga mkono muundo mkuu)

Imechaguliwa kulingana na aina ya vifaa vya muundo wa juu:

·Bati la juu la safu wima: Bati la juu ambalo hufunga sehemu ya juu, hulinda sehemu ya ndani ya bomba, na kuhamisha mizigo kutoka juu.

·Kiti cha juu cha safu wima ya kiunganisho / Flange: Hutumika kuunganisha kwenye mabomba ya juu ya duara, mihimili au viunzi vya fremu za nafasi. ·Kofia za posta (kwa ajili ya mandhari/zilinzi): Zinazostahimili mapambo na zinazostahimili hali ya hewa; inapatikana katika umbo la duara, gorofa-juu, na umbo la koni.

4. Safu wima ya boriti / Viungo vya kuunganisha bomba-kwa-bomba (vifaa vya uhamishaji wa mzigo wa upande)

Vifaa vya kawaida vya kuunganisha nguzo za bomba la duara kwenye mihimili ya chuma, washiriki wa pili na nguzo za bomba zilizo karibu:

·Kobe/sati za kuzunguka: Huunganishwa kwenye sehemu ya bomba ili kushikilia mihimili ya chuma.

· Vibao vya kuunganisha/vibana vya mabomba: Kwa kuunganisha mabomba yenye kipenyo sawa au mpito kati ya vipenyo tofauti (viungio vya kupunguza).

·Boli za nguvu ya juu, sahani za kuunga mkono za kulehemu, na sahani za kuunganisha: Kwa kuunganisha na kuimarisha viungo.

5. Vipengee vya ziada (usakinishaji, ulinzi na matengenezo)

·Vifaa vya kunyanyua: Vibao vya kunyanyua, pete za kunyanyua (zilizosakinishwa kiwandani ili kuwezesha kupandisha kwenye tovuti).

· Kinga ya kuzuia kutu: Primer, koti ya kati, na koti ya juu/mipako ya mabati yenye kuzamisha moto; kuziba dhidi ya kutu (vifuniko vya mwisho ili kuzuia maji kuingia na kutu).

·Visaidizi vya usakinishaji: Mabano ya kuweka, viunzi vya muda, jeki za juu zinazoweza kubadilishwa (kwa upatanishi na urekebishaji wa muda wakati wa usakinishaji).

III. Mifano ya usanidi wa mkutano wa kawaida

1.Safu ya kawaida ya bomba la mduara la kiwanda: Bomba kuu la duara + sahani ya msingi + boliti za nanga + shimu za kusawazisha + kofia ya juu + corbel ya bomba-mwili + bolts za nguvu za juu + mipako ya kuzuia kutu + begi la kuinua.

2.Chapisho la barabara ya manispaa: Bomba kuu la duara + flange ya msingi iliyopachikwa / kitako cha zege + kifuniko cha juu cha mapambo + kibano cha unganisho cha linda / bamba la begi + mipako ya mabati ya kuzuia kutu.

3.Muundo wa juu wa chuma wa juu uliogawanyika safu ya bomba la mviringo: Mabomba ya mviringo yaliyogawanyika + splicing flanges / viungo vya svetsade + pete za ugumu wa ndani + mkutano wa bolt ya nanga + sahani ya uunganisho ya boriti ya annular + mfumo wa kina wa kupambana na kutu.

IV. Muhtasari mfupi

·Ufafanuzi: Mwanachama wima wa kubeba mzigo aliyetengenezwa kwa bomba la chuma lisilo na mashimo la duara; ina sifa bora za mitambo na matumizi ya anuwai. ·Mantiki ya Mfumo: Mwili wa safu wima + mkusanyiko wa unganisho la msingi + unganisho la juu la unganisho + vifaa vya uunganisho wa kando + vifaa vya kuzuia kutu/kuinua; usanidi kamili huchaguliwa kulingana na mizigo ya mradi na matukio ya maombi.

Je, ni faida gani kuu za Nguzo za Bomba la Mashimo ya Mviringo?

1. Sehemu nzima ya mviringo inahakikisha usambazaji sawa wa mkazo, nguvu ya juu ya axial compressive, na utulivu bora wa torsion.

2. Mwonekano uliorahisishwa ni mdogo lakini unavutia, na kuongeza mvuto wa jumla wa urembo wa muundo.

3. Upinzani wa chini wa upepo hutoa utendaji bora wa upepo kwa maombi ya nje.

4. Asili nyepesi hurahisisha kuinua na ufungaji, na kusababisha ufanisi mkubwa wa ujenzi.

5. Nyuso zote za ndani na za nje zinaweza kutibiwa kwa upinzani wa kutu, kuhakikisha uimara dhidi ya unyevu na maisha marefu ya huduma.

6. Comprehensive specifikationer inapatikana; urefu, sahani za uunganisho, na sehemu zilizopachikwa zinaweza kubinafsishwa ili kuendana na hali mbalimbali za usanifu.

Ikilinganishwa na safu wima za chuma za sehemu ya H na safu wima za mashimo ya mraba/mstatili, ni vipengele vipi muhimu vya kutofautisha vya safu wima za bomba la duara?

I. Manufaa ya Mitambo ya Kimuundo

1. Ubebaji wa mizigo wa pande zote uliosawazishwa na utendakazi wa hali ya juu wa msokoto: Muda wa hali ya hewa ni thabiti katika pande zote (hakuna tofauti kati ya shoka kali na dhaifu), hutoa uwezo wa kukabiliana na mizigo ya upepo, msokoto wa mtetemo, na mizigo ya eccentric kuliko sehemu za H au mirija ya mraba. Ndio chaguo linalopendelewa kwa kumbi zenye urefu mkubwa, miundo mirefu, na miradi ya pwani inayokabiliwa na upepo mkali. Kinyume chake, mirija ya mraba na sehemu za H zina shoka dhaifu na udhaifu mkubwa kuhusu msokoto wa upande.

2. Uwezo wa juu wa mzigo wa kukandamiza na upinzani dhidi ya buckling ya ndani kwa kiasi sawa cha chuma: Chini ya ukandamizaji wa axial, mkazo husambazwa sawasawa kwenye ukuta wa bomba la mviringo. Kwa eneo fulani la sehemu ya msalaba, uwezo wa kupakia hufuata utaratibu: bomba la mviringo > bomba la mraba > chuma cha sehemu ya H. Nguzo nzito zinaweza kufanywa nyepesi ili kupunguza gharama, kuokoa chuma na kupunguza uzito wa kibinafsi.

3. Mgawo wa chini kabisa wa kustahimili upepo: Umbo la mduara uliorahisishwa husababisha mgawo wa umbo la mzigo wa upepo wa takriban 0.8, ikilinganishwa na 1.3 kwa mirija ya mraba na zaidi ya 1.5 kwa chuma cha sehemu ya H. Hii inapunguza kwa kiasi kikubwa mizigo ya upepo kwenye nguzo za minara, njia za nje, tegemeo la nguvu za upepo, na nguzo za dari, na hivyo kupunguza gharama za kuweka msingi.

II. Vipengele Tofauti katika Utengenezaji na Ujenzi

1. Muundo wa viungo vilivyorahisishwa na viunganishi vinavyonyumbulika vya boriti hadi safu wima: Mihimili ya chuma inaweza kuunganishwa kwenye sehemu zenye mashimo ya duara (CHS) kwa pembe yoyote katika mduara kamili wa 360°, kuepuka vikwazo vya pembe za kulia za bomba la mraba au upangaji wa flange wa H-boriti; hii inatoa manufaa ya wazi kwa matukio yanayohusisha mihimili iliyoinamishwa, mihimili ya radial, na makutano ya mihimili yenye mwelekeo mwingi. Viunga vya kawaida vya annular na viunganishi vya clamp huwezesha mkusanyiko.

2. Uunganishaji wa sehemu rahisi: Inasaidia kulehemu kwa kitako cha mduara kamili (na bevels za ndani / za nje) na viunganisho vya flange. Welds zinazozunguka kwenye mirija ya mviringo husambaza mkazo sawasawa-tofauti na mirija ya mraba, ambayo hukabiliwa na mkusanyiko wa mkazo kwenye pembe, au mihimili ya H, ambayo inahitaji upangaji sahihi wa flanges na utando-husababisha ustahimilivu wa juu zaidi wa utengenezaji.

3. Uzito wa kunyanyua kwa usawa: Usambazaji wa uzani wa sare huondoa hatari za upakiaji usio wa kawaida au kuashiria wakati wa kuinua.

III. Vipengele Tofauti katika Ulinzi na Matengenezo ya Kutu

1. Eneo la uso lililoboreshwa kwa ajili ya ulinzi wa kutu: Kwa eneo fulani la sehemu-mkataba, eneo la nje linafuata mpangilio: Mirija ya Mviringo < Mraba/Mrija wa Mstatili < H-Beam. Hii inapunguza kiasi cha rangi au nyenzo za mabati za kuzama-moto zinazohitajika, na kupunguza gharama. Kutokuwepo kwa kingo zenye ncha kali au "maeneo yaliyokufa" huzuia mchanganyiko wa rangi au maeneo ambayo hayajakosekana, na hivyo kuhakikisha uimara wa hali ya juu katika mazingira ya nje yenye kutu.

2. Hakuna "maeneo yaliyokufa" kwa mkusanyiko wa maji au vumbi: Tofauti na sehemu za juu za mirija ya mraba au njia za flange za mihimili ya H-ambayo huwa na kunasa maji ya mvua na vumbi, na kusababisha kutu - uso uliopinda wa mirija ya mviringo huruhusu maji ya mvua kukimbia kwa kawaida, na kupanua kwa kiasi kikubwa maisha ya huduma ya nguzo za nje za manispaa na ardhi.

IV. Sifa Tofauti katika Ustadi wa Usanifu na Scenario za Maombi

1. Muundo wa mapambo uliojumuishwa: Wasifu uliojipinda unafaa usanifu wa mazingira, mamilioni ya ukuta wa pazia, na facade za ukumbi wa maonyesho. Inachukua vifuniko vya safu wima za duara na vipengee vya mapambo vilivyopinda, ikichanganya kubeba mzigo wa miundo na urembo wa usanifu-lakini mirija ya mraba na mihimili ya H mara nyingi huonekana kuwa ya viwandani.

2. Kufaa kwa nafasi zilizofungiwa: Hutoa kipenyo kidogo cha nje kwa uwezo sawa wa kubeba mzigo, ikitoa manufaa mahususi kwa uelekezaji wa matumizi, safu wima za mapambo ya ndani, na viunzi vya vifaa vya kompakt. V. Mapunguzo ya Gharama (Utofautishaji wa Kuongeza: Udhaifu dhidi ya Nguvu)

Udhaifu: Kwa mizigo mizito zaidi na safu wima za fremu zilizo na nafasi nyingi, mihimili ya H hutoa utendakazi bora wa gharama. Matukio Muhimu ya Utumaji: Miundo ya miinuko ya juu, spans ndefu, upakiaji wa pande nyingi, maeneo yaliyo wazi/yanayoweza kukabiliwa na upepo, na utendaji jumuishi wa upambo wa kimuundo; sehemu za mashimo ya duara (CHS) hutoa gharama ya chini ya jumla ya mzunguko wa maisha katika maeneo haya.

VI. Muhtasari wa Nafasi Tofauti

Mihimili ya H: Lenga kwenye fremu za hadithi nyingi, zilizo na nafasi nyingi. Mirija ya mraba: Zingatia mimea ya viwandani ya kawaida, yenye urefu mdogo. Safu wima za Sehemu ya Mashimo ya Mviringo (CHS): Zingatia kwa muda mrefu, urefu wa juu, upakiaji wa pande nyingi, na miradi iliyounganishwa ya muundo wa mandhari; wanaanzisha faida ya soko isiyoweza kubadilishwa kupitia upinzani wa torsion, upinzani mdogo wa upepo, na urahisi wa ulinzi wa kutu.

Mtiririko wa Uchakataji wa Mwisho-hadi-Mwisho kwa Safu ya Safu ya Bomba ya Chuma yenye Mashimo ya Mviringo

I. Uainishaji wa Bidhaa

1. Nguzo za CHS zisizo na mshono: Imetolewa kupitia usindikaji wa kina wa hisa ya bomba la chuma isiyo imefumwa; kawaida hutumika kwa vipenyo vidogo hadi vya kati na nguzo za kubeba mizigo za usahihi wa juu (φ60–φ630).

2. Nguzo za CHS Zilizoviringishwa na Kuunganishwa: Hutolewa kwa kuviringisha bamba la chuma kwenye silinda na kufuatiwa na kulehemu kwa muda mrefu na/au kwa kuzunguka; hutumika kwa nguzo zenye kipenyo kikubwa, zenye mzigo mzito (njia ya kawaida ya nguzo kubwa zaidi> φ630).

II. Hatua za Uchakataji wa Kawaida (Michakato iliyoshirikiwa ya chini kwa aina zote mbili)

Mchakato wa 1: Ukaguzi wa Malighafi na Mpangilio wa Kukata

1. Bomba Isiyo na Mfumo: Ukaguzi unaoingia wa nyenzo, kipenyo cha nje, unene wa ukuta, na ripoti za kugundua dosari; kata kwa urefu kwa kutumia saw CNC au cutters plasma.

2. Bomba Lililoviringishwa/Kuchomezwa: Kugundua dosari zinazoingia na kusawazisha sahani za chuma; CNC kukata kwa upana maendeleo na beveling.

Posho kwa shrinkage ya kulehemu na machining ni pamoja na wakati wa kukata.

Mchakato wa 2: Uviringishaji na Uundaji (Mahususi kwa CHS iliyovingirishwa/kuchomwa pekee)

1. Sahani ya chuma iliyovingirwa kwenye silinda kwa kutumia mashine ya kukunja sahani yenye roll tatu; kingo zimepangiliwa na kufungwa.

2. Tack kulehemu kwa fixation; marekebisho ya mviringo na upotovu wa makali (misalignment ≤ 10% ya ukuta wa ukuta).

Mchakato wa 3: Kulehemu kwa Mishono ya Bomba Kuu ya Mwili

1. Ulehemu wa mshono wa longitudinal: Ulehemu wa arc uliozama otomatiki (SAW) - kutengeneza shanga za ndani na za nje - kwa mshono wa longitudinal wa bomba iliyovingirishwa;

2. Baada ya kulehemu: Ukaguzi wa kuona wa seams za weld → Uchunguzi wa Ultrasonic (UT) (ukaguzi wa 100% kwa welds za Daraja la I);

3. Ulehemu wa kitako unaozunguka kwa kuunganisha sehemu nyingi za safu wima ndefu: Pia hutumia SAW ya pande mbili na NDT (jaribio lisilo la uharibifu).

Mchakato wa 4: Kuzungusha na Kunyoosha Mabomba ya Mviringo

Mabomba yaliyovingirishwa na svetsade hupata deformation muhimu ya kulehemu; mashine maalumu ya kuzungusha majimaji hutumika kusahihisha urari na unyoofu, kudhibiti ovality hadi ≤D/1000; mabomba ya imefumwa yanahitaji marekebisho madogo tu ya kunyoosha.

Mchakato wa 5: Komesha Utengenezaji na Utengenezaji wa Uso wa Mwisho (Mchakato Muhimu)

CNC Lathe / Usagaji wa uso wa mwisho:

· Kusaga ncha zote mbili za bomba la gorofa na kukata bevel za kulehemu, kuhakikisha usawa wa uso wa mwisho;

· Kwa nguzo zinazohitaji miunganisho ya flange, mashine ya kusahihisha rejista (spigot) kwenye ncha ya bomba ili kuhakikisha kuwa kuna bapa, laini inayolingana na flange.

Mchakato wa 6: Mkutano na Uchomaji wa Vipengee vya Mwisho wa Safu

1. Mkutano wa sahani ya msingi wa safu: Mpangilio na mkusanyiko wa sahani za msingi za mraba / mviringo na mbavu ngumu, ikifuatiwa na kulehemu kwa tack kwa nafasi;

2. Safu ya juu ya safu na kofia ya mwisho: Kulehemu kwa mshono kamili wa kifuniko cha mwisho ili kuziba ufunguzi wa bomba na kuzuia maji kuingia;

3. Corbels / Lug sahani / sahani za uunganisho wa Annular: Mpangilio kulingana na michoro, mkusanyiko karibu na mduara wa bomba, na fixation kupitia tack kulehemu;

4. Pete za ugumu wa ndani (kwa nguzo zenye mizigo mizito): Kuinua kwa sehemu na ufungaji wa sahani za ndani za annular, zilizowekwa na kulehemu za ndani.

Mchakato wa 7: Kulehemu kwa Nafasi Zote za Vipengele

1. Mbavu za sahani za msingi na corbels: Welded kwa kutumia Gesi Shielded Welding au Submerged Arc Welding (SAW);

2. Welds muhimu za pamoja: Inakabiliwa na majaribio ya UT yasiyo ya uharibifu kwa mujibu wa mahitaji ya kubuni.

Mchakato wa 8: Marekebisho ya Bidhaa Iliyokamilika na Uchimbaji wa Mashimo

1. Marekebisho ya deformation ya kulehemu na unyoofu wa safu kwa kutumia mchanganyiko wa joto la moto na mbinu za mitambo;

2. Uchimbaji wa CNC wa mashimo kwa bolts na mistari ya matumizi katika maeneo yanayotakiwa. Mchakato wa 9: Uondoaji Kutu na Matibabu ya Kuzuia Kutu

1. Ulipuaji wa risasi hadi daraja la Sa2.5 ili kuondoa mizani ya kinu na kutu;

2. Mipako: Primer + kanzu ya kati + topcoat; endelea na mchakato wa utiaji wa mabati ya maji moto ikiwa inahitajika.

Mchakato wa 10: Kumaliza Kuhesabu Bidhaa, Ukaguzi, Ufungaji, na Usafirishaji

1. Weka alama kwenye kitambulisho cha sehemu, mistari ya gridi na viwango vya mwinuko;

2. Ukaguzi wa kina wa vipimo, welds, na mipako ya kuzuia kutu kabla ya ghala.

III. Ulinganisho wa Michakato Mbili

1. Nguzo za bomba za chuma za mashimo zisizo na mshono: Muda mfupi wa usindikaji, hakuna welds za longitudinal, uadilifu bora wa kimuundo; hata hivyo, kipenyo cha bomba ni mdogo, na gharama za ununuzi kwa kipenyo kikubwa ni za juu.

2. Nguzo za bomba za mviringo zilizovingirwa na svetsade: Zina uwezo wa kipenyo kikubwa zaidi na unene wa ukuta unaoweza kubinafsishwa kikamilifu; inahusisha hatua za ziada za rolling na longitudinal kulehemu, lakini inatoa gharama ya chini kwa vipengele vya kiasi kikubwa.

IV. Ubinafsishaji Maalum (Safu Mega za Bomba la Mviringo kwa Majengo ya Juu)

1. Kwa nguzo zilizojaa saruji: Mashimo ya grouting na hewa ya hewa yanahifadhiwa kabla kwenye ncha za bomba;

2. Nguzo za mabomba ya mviringo yenye kipenyo cha kutofautiana: Imetengenezwa kwa kukunja na kulehemu sehemu ya mpito ya conical (kipunguzaji) ili kuunganisha kipenyo tofauti.

Vigezo Muhimu vya Utendaji kwa Safu Wima za Sehemu ya Mashimo ya Mviringo (CHS).

I. Vipimo vya kijiometri

1. Kuteuliwa

Umbizo: ϕD × t × L

·D: Kipenyo cha nje (mm); saizi za kawaida ni pamoja na φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Unene wa ukuta (mm); 4-50 mm

·L: Urefu wa kawaida wa kukata; kwa kawaida 6m/9m/12m; urefu wa ziada uliopatikana kupitia uunganishaji wa sehemu

2. Uvumilivu wa Dimensional

1. Ovality: ≤ D/1000

2. Unyoofu wa safu wima: Ndani ya L/1000

3. Perpendicularity ya uso wa mwisho: ≤ t/10

II. Sifa za Kiufundi (Daraja kuu: Q235B/Q355B)

Q355NL imechaguliwa kwa matumizi ya halijoto ya chini kutokana na upinzani wake kwa athari ya halijoto ya chini.

III. Vigezo muhimu vya Muundo

1. Sifa za sehemu-mbali (bora kuliko mirija ya mraba/mihimili ya H kwa uzani sawa)

· Radius ya gyration ni sare katika pande zote; hakuna tofauti kati ya shoka kali na dhaifu;

· Mgawo wa upinzani wa upepo: μ ≈ 0.8 (vs. 1.3 kwa zilizopo za mraba / mstatili na 1.5 kwa mihimili ya H); athari ya mzigo mdogo wa upepo

1. Faida ya compression: High axial compression utulivu mgawo; uwezo wa kubeba mzigo unazidi ule wa safu wima za mstatili kwa eneo sawa la sehemu ya msalaba

2. Upinzani wa Torsional: Wakati wa polar wa inertia kwa sehemu za mviringo ni kubwa zaidi kuliko sehemu zisizo za mviringo; utendaji bora wa seismic na upinzani kwa mizigo ya eccentric

IV. Weld na NDT (Upimaji Usio Uharibifu) Utendaji

1. Longitudinal / Circumferential welds (Daraja la I): 100% Uchunguzi wa Ultrasonic (UT); Daraja la II welds: 20% doa-angalia UT;

2. Weld tensile nguvu si chini ya thamani ya kiwango cha msingi chuma. V. Vipimo vya Kupambana na kutu

1. Daraja la kuondolewa kwa kutu ya risasi: Sa2.5 (Kiwango cha Kitaifa);

2. Mfumo wa mipako ya kawaida: Primer + kanzu ya kati + Topcoat; jumla ya unene wa filamu kavu: 80-160 μm;

3. Mabati ya kuzama kwa moto: unene wa mipako ya zinki ≥85 μm; iliyoundwa kwa ajili ya mazingira ya pwani ya kutu.

VI. Viainisho vya Safu ya Safu Iliyojaa Zege (CFT).

1. Alama za zege kwa kawaida hutumika kwa kujaza: C30, C40, au C50;

2. Hatua ya kubeba mzigo wa synergistic kati ya bomba la chuma na saruji; uwezo wa jumla wa kubeba mzigo wa axial uliongezeka kwa mara 2-3; kawaida kutumika katika miundo super-high-kupanda.

VII. Ufungaji na Specifications Connection

1. Uunganisho wa flange: Inatumia daraja la 8.8 au 10.9 bolts ya juu-nguvu;

2. Safu ya msingi ya safu: Unene wa sahani 16-60 mm; iliyo na bolts za nanga zilizowekwa (M20-M64).
