Boliti za Nanga za Ushuru Mzito kwa Miundo ya Chuma

Boliti za Nanga za Ushuru Mzito kwa Miundo ya Chuma ni vipengee muhimu vilivyopachikwa vinavyobeba mzigo vinavyotumika kutia nanga nguzo za chuma au besi za miundo ya chuma kwenye misingi thabiti. Ncha moja imepachikwa kwa kina na kushikiliwa kwa usalama ndani ya simiti ya msingi, huku ncha nyingine iliyotiwa uzi inajitokeza ili kuunganishwa na bati la msingi la safu ya chuma kupitia kokwa; boliti hizi huhamisha mvutano wa wima, kukata mlalo, na nyakati za kupinda, na hivyo kuzuia utelezi wa miundo au kupindua.

1) Kazi za Msingi

· Kutia nanga: "Kufunga" kazi ya chuma ya muundo mkuu hadi msingi.

· Uhamishaji wa Mzigo: Hustahimili mkazo, kukata na kupinda kwa nguvu zinazosababishwa na upepo, matetemeko ya ardhi, korongo, n.k.

· Kusawazisha: Hufanya kazi na bamba za kusawazisha ili kuruhusu marekebisho mazuri kwenye mwinuko na wima wa safu ya chuma.

· Kuweka: Inahakikisha nafasi sahihi ya usakinishaji kabla ili kuhakikisha usahihi wa usakinishaji wa safu ya chuma.

2) Aina Kuu (Imeainishwa na Usanidi wa Mwisho wa Nanga)

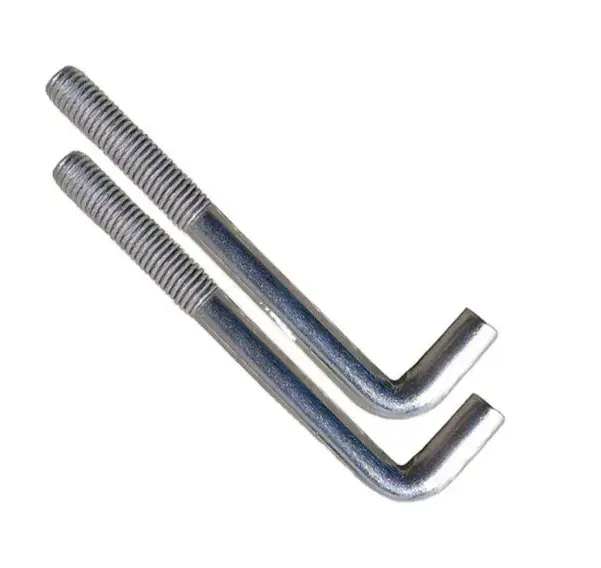

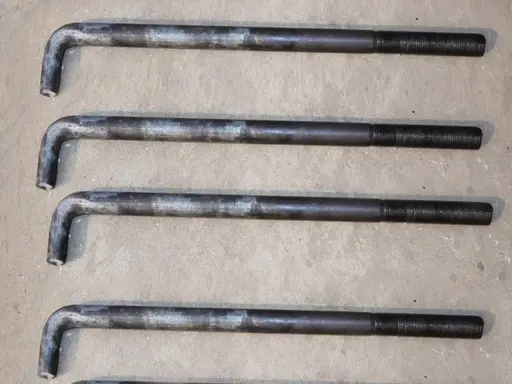

· Aina ya L (Aina ya J): Inaangazia ndoano ya 90° mwishoni; kawaida hutengenezwa kwa chuma cha Q235B na kutumika kwa miundo ya chuma ndogo hadi ya kati; kina cha upachikaji ni takriban 25d (ambapo d = kipenyo).

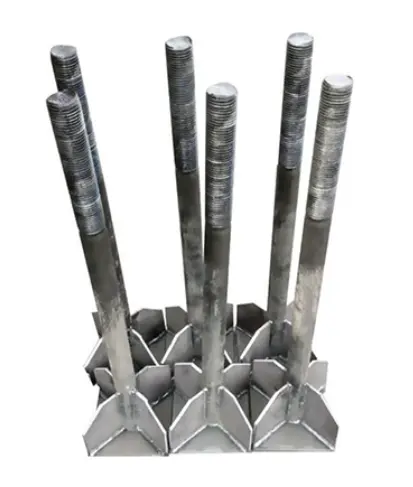

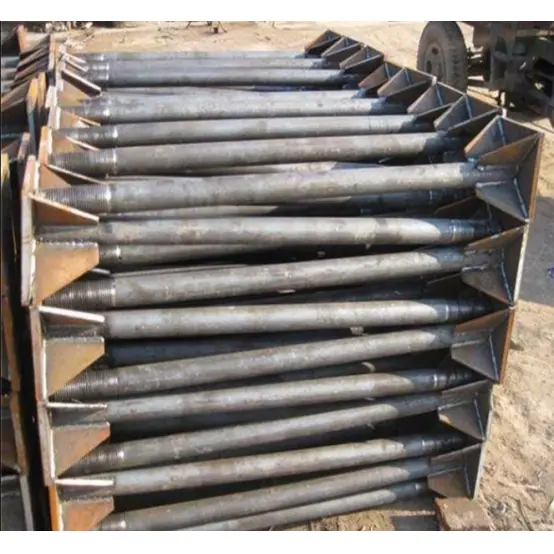

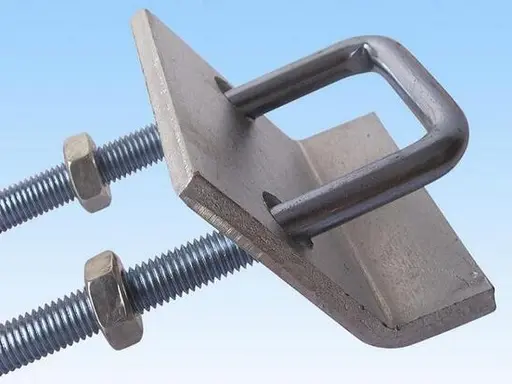

· Aina ya Bamba la Nanga (Aina ya Bamba Iliyounganishwa): Inaangazia sahani ya chuma ya mraba au ya mviringo iliyounganishwa hadi mwisho wa mkia; hutoa upinzani wa juu wa kuvuta; kutumika kwa ajili ya majengo makubwa ya viwanda, miundo ya muda mrefu, na nguzo za crane; kina cha kupachika ni 20d–25d.

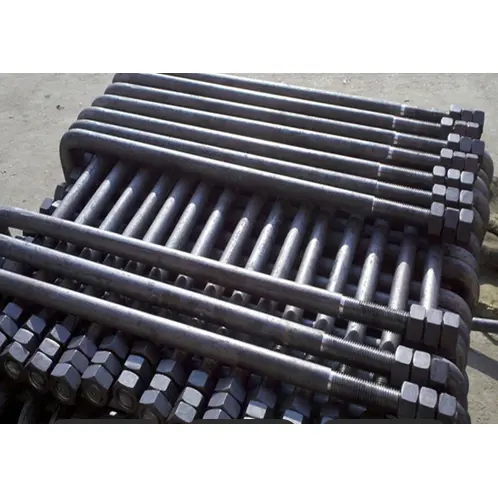

· Aina ya J (umbo la ndoano): Huangazia ndoano ndefu zaidi kwa uwekaji thabiti wa uhakika; kutumika kwa ajili ya vifaa vya vibrating na misingi nzito-wajibu.

· Aina ya fimbo iliyonyooka (uziaji wenye ncha mbili): Hakuna ncha zilizounganishwa; hutumia mashimo yaliyochimbwa kabla na grouting ya sekondari; inaruhusu marekebisho rahisi; kutumika kwa ajili ya ukarabati au kuimarisha.

3) Nyenzo na Viwango vya Utekelezaji

· Nyenzo: Q235B (kawaida), Q355B (nguvu ya juu), 45#/40Cr (Daraja la 8.8/10.9).

· Viwango: GB/T 799-2020, 20G112-2, DL/T 1236.

Muhtasari wa Usanidi wa Bunge

Mkusanyiko kamili wa vifungo vya nanga vya kazi nzito kwa miundo ya chuma inajumuisha: bolt ya nanga + seti ya nut + washers gorofa + washer ya spring + sahani ya nanga / sehemu ya nafasi + sleeve ya kinga.

1) Usanidi wa Kawaida (Seti ya kawaida ya vipande 4 au 5)

· Bolt ya nanga: kitengo 1; vipimo M16-M64, urefu wa 500-3000mm; urefu wa uzi uliowekwa wazi ≥ 3d.

· Karanga za hex: vitengo 2-3; Daraja la 8 au 10 (nguvu inayolingana ya bolt); nati ya juu ya kufunga, nati ya chini ya kusawazisha, na nati ya juu zaidi ya kufunga/kuzuia kulegeza.

· Washers wa gorofa: vitengo 2; nene (3-5mm) ili kusambaza shinikizo na kuzuia kusagwa kwa sahani ya msingi.

· Washer wa chemchemi / Kifaa cha kuzuia kulegea: kitengo 1; lazima kwa mazingira ya kukabiliwa na vibration (vinginevyo, karanga mbili au karanga za kufunga zinaweza kutumika).

· Bamba la nanga (maalum kwa aina za sahani za nanga): kitengo 1; Q235B chuma, 10-20mm nene, vipimo ≥ 5d × 5d.

· Nafasi ya mabano / Kiolezo: seti 1; kwa ajili ya kurekebisha nafasi ya bolt na wima wakati wa kupachika.

· Sleeve ya kinga ya nyuzi: kitengo 1; hulinda nyuzi zilizo wazi kutokana na uchafuzi wa zege na uharibifu wa athari.

2) Maelezo ya Usanidi (kwa mlolongo wa usakinishaji)

· Sehemu ya chini: Koti ya kusawazisha + washer ya chini (iliyowekwa juu ya uso wa msingi ili kurekebisha mwinuko).

· Sehemu ya kati: Sahani ya msingi ya safu wima ya chuma (iliyowekwa juu ya boli ya nanga; inayotumika kurekebisha wima).

· Sehemu ya juu: Washer ya juu + nati ya kufunga + nati ya kufunga (iliyoimarishwa ili kuhakikisha mkusanyiko na kuzuia kulegea kwa sababu ya mtetemo).

3) Maelezo ya Kawaida (Warsha za Muundo wa Chuma)

· Mwanga-wajibu (hakuna crane ya juu): M24 × 800mm; inajumuisha karanga 2, washer 2 za gorofa, na washer 1 ya masika.

· Ushuru wa kati (crane ya juu ya t 5–10): M30 × 1000mm; inajumuisha karanga 3, washers zilizotiwa nene, na sahani ya nanga. · Uzito mkubwa (kreni ya muda mrefu / nzito): M36–M42 × 1200–1500 mm, Daraja la 8.8; iliyo na karanga mbili, sahani za nanga, na fremu za kuweka nafasi.

Rejea ya Haraka: Vigezo muhimu

· Kipenyo: M16–M64 (ukubwa wa kawaida: M20/M24/M30/M36).

· Kina cha upachikaji kinachofaa: Q235B ≥ 25d; Q355B ≥ 30d.

· Urefu uliowekwa wazi: Unene wa sahani ya msingi + unene wa washer + unene wa nati + nyuzi 2–3 za posho.

· Mkengeuko wa nafasi: ≤ ± 2 mm; Wima: ≤ 1/500.

Je, ni faida gani kuu?

1. Boliti za Nanga za Ushuru Mzito kwa Miundo ya Chuma zina upachikaji thabiti na utendakazi dhabiti kuhusu nguvu za mkazo, ukinzani wa kuvuta nje, na ukinzani wa kupindua.

2. Msimamo sahihi na ufungaji rahisi; kwa ufanisi hudhibiti wima na nafasi ya nguzo za chuma.

3. Ugumu wa nyenzo za juu; sugu kwa dhiki ya mvutano na deformation; sababu ya juu ya usalama kwa kubeba mzigo.

4. Seti kamili ya nyongeza na posho ya kutosha ya marekebisho; kuwezesha usawazishaji wa tovuti na kusawazisha.

5. Matibabu ya ufanisi dhidi ya kutu; sugu kwa kutu wakati wa matumizi ya muda mrefu inapopachikwa kwenye zege.

Vitofautishi Muhimu

I. Utendaji Bora wa Kimuundo

1. Uwezo wa kina wa kubeba mzigo (mvutano, mkataji, na kupinda): Ukiwa na mwili wa fimbo dhabiti pamoja na ndoano ya mkia au usanidi wa sahani ya nanga, boliti hizi za nanga za kazi nzito za miundo ya chuma hutoa uwezo wa juu zaidi wa kubeba kuliko upanuzi au nanga za kemikali. Wanaweza kustahimili mgandamizo wa wima, kukata mlalo, mizigo ya upepo, na nyakati za kujipinda za mtetemo zinazopitishwa na nguzo za chuma. Kwa kulinganisha, nanga za upanuzi na kemikali kimsingi hupinga mvutano na kuwa na shear dhaifu na upinzani wa kupindua; ni marufuku madhubuti kwa matumizi katika nguzo za chuma za msingi zinazobeba mzigo.

2. Usambazaji wa mzigo sawa na kutokuwepo kwa mkusanyiko wa dhiki: Imewekwa kikamilifu katika saruji, mzigo huhamishwa sawasawa pamoja na mwili wa fimbo hadi msingi. Nanga za upanuzi zinategemea upanuzi wa sleeve dhidi ya ukuta wa saruji, wakati nanga za kemikali zinategemea kushikamana kwa wambiso; zote mbili zinakabiliwa na kulegea au kushindwa kwa dhamana chini ya mtetemo wa muda mrefu, na kuzifanya zisifae kwa warsha za muundo wa chuma na korongo za juu au vifaa vya kutetemeka.

3. Ufunikaji kamili wa vipimo vikubwa: Inapatikana kwa kipenyo kikubwa (M16–M64) na urefu wa fimbo ya urefu wa ziada ili kukidhi mahitaji ya kubeba ya nguzo za chuma zenye wajibu mkubwa, fremu za mlango wa muda mrefu na miundo ya chuma ya juu. Kemikali za kawaida na nanga za upanuzi kwa kawaida huwa na ukubwa mdogo na haziwezi kubeba miundo ya chuma yenye mizigo mizito.

II. Anchorage ya Kuaminika

1. Kiunga cha kutupwa cha monolithic kilichounganishwa na saruji ya msingi: Iliyopachikwa wakati wa kumwaga msingi wa awali, saruji hufunika kikamilifu mwili wa fimbo na mwisho wa kutia nanga, kuhakikisha maisha ya nanga sawa na yale ya muundo wa msingi yenyewe. Nanga za kemikali zilizosakinishwa baada ya kusakinishwa hubeba hatari za kuzeeka kwa wambiso, kupasuka, na kutofaulu kutokana na kufichuliwa na maji, huku nanga za upanuzi zikiwa na uwezekano wa kulegea kutokana na mtetemo.

2. Upinzani wa kujiondoa salama: ndoano za L, ndoano za J, na sahani za nanga za mkia huunda kuunganisha mitambo, kuhakikisha mwisho wa nanga haitoi nje ya saruji hata chini ya mzigo. Nanga baada ya kusakinishwa hutegemea nguvu za kuunganisha au upanuzi na huwa na uwezekano wa kushindwa kabisa kwa kuvuta chini ya mizigo ya mwisho.

3. Ustahimilivu dhidi ya halijoto kali na unyevunyevu: Muundo wa metali zote huhakikisha utendakazi thabiti katika halijoto ya juu, halijoto ya chini, mazingira yenye unyevunyevu chini ya ardhi, na maeneo ya kiwanda yaliyo wazi. Nanga za kemikali zinakabiliwa na upinzani duni wa joto na maji, na kusababisha viwango vya juu vya kutofaulu katika matumizi ya nje au ya chini ya ardhi.

III. Urekebishaji wa Juu katika Usakinishaji

1. Mfumo wa kusawazisha wa ngazi nyingi na usahihi unaoweza kudhibitiwa: Ukiwa na mchanganyiko wa karanga nyingi na washers zilizotiwa nene, kuruhusu marekebisho ya hatua kwa hatua ya mwinuko wa safu ya chuma, usawa na wima. Inatoa anuwai ya marekebisho na urekebishaji unaofaa; kinyume chake, nanga zilizosakinishwa baada ya kusakinishwa hazitoi nafasi kwa usawazishaji wa pili, na hivyo kufanya kuwa vigumu kusahihisha makosa ya uwekaji mara tu ikiwa imewekwa.

2. Mabano ya kuweka huhakikisha usahihi wa hali ya juu wa kupachika: Inatumiwa na violezo au mabano maalum ya kuweka nafasi, hitilafu za nafasi za bolt na wima wakati wa upachikaji wa awali wa bechi huwekwa ndani ya uwezo wa kawaida, kuhakikisha upatanishi wa axial kwenye safu mlalo za nguzo za chuma; nanga baada ya kusakinishwa hutegemea uchimbaji kwenye tovuti, hivyo basi kusababisha mikengeuko muhimu ya nafasi na ugumu wa kufikia upangaji wa moja kwa moja wa safu wima nyingi.

3. Nyuzi sanifu zilizoangaziwa: Sehemu zilizoachwa wazi zimeundwa kwa usawa na uzi kamili ili kutoshea mashimo ya bati ya safu wima ya chuma, ambayo hutoa utengamano wa hali ya juu na kuondoa hitaji la kuweka upya uzi au urekebishaji wa mashimo kwenye tovuti.

IV. Kina Bidhaa mbalimbali

1. Uchaguzi kulingana na mahitaji maalum:

1). Boliti za ndoano za aina ya L/J: Inafaa kwa miundo ya chuma ya kawaida ya mwanga na ya kati; gharama nafuu.

2). Aina ya bati la nanga: Inafaa kwa mizigo ya mizigo mizito, safu wima za njia ya kurukia na ndege na safu wima zinazotegemea nyakati za kupinda juu; inatoa upinzani ulioimarishwa wa kuvuta-nje.

3). Vijiti vilivyonyooka vilivyo na ncha mbili: Iliyoundwa kwa mashimo yaliyotengenezwa tayari na grouting ya pili; yanafaa kwa ajili ya ukarabati, uimarishaji, na upanuzi wa majengo ya kiwanda yaliyopo. Aina moja ya bidhaa inashughulikia matukio kuanzia ujenzi na ukarabati mpya hadi miundo mepesi/mizito na misingi ya vifaa vinavyotetemeka, ambapo nanga za kawaida za ujenzi kwa kawaida hutoa aina chache.

2. Uwekaji madaraja ya nguvu ya nyenzo nyumbufu: Chaguo ni pamoja na Q235B (daraja la kawaida), Q355B (daraja la juu-nguvu), na Daraja la 8.8/10.9 lililozimwa na boliti za nguvu za juu, zinazohudumia kila kitu kutoka kwa warsha za kawaida hadi majengo makubwa ya viwanda.

V. Faida za Ujenzi na Gharama Kamili

1. Gharama ya chini ya kina kwa miradi mipya: Upachikaji wa awali hutokea wakati huo huo na hatua ya msingi, kuunganisha mtiririko wa kazi na kupunguza mgao wa kazi; kinyume chake, nanga za kemikali baada ya kusakinishwa au upanuzi zina gharama kubwa za kitengo na zinahusisha hatua nyingi za kazi-kuchimba, kusafisha mashimo, sindano ya wambiso, na kuponya-kusababisha gharama za juu za kazi na ratiba.

2. Bila matengenezo: Baada ya utiaji wa mabati ya dip-moto au matibabu ya oksidi nyeusi ya kuzuia kutu, matumizi ya muda mrefu hayahitaji ukaguzi, uwekaji upya wa grouting, au kukaza tena; kinyume chake, nanga baada ya kusakinishwa zinahitaji ukaguzi wa mara kwa mara wa wambiso na kubana, na kusababisha gharama kubwa ya O&M.

3. Uvumilivu wa juu wa ujenzi: Nyuzi tu zinahitaji ulinzi baada ya kupachika, na kufanya sehemu kuwa sugu kwa uharibifu wa jumla wakati wa kumwaga saruji; kinyume chake, kuchimba visima baada ya ufungaji kunahatarisha kukata baa zilizopo za kuimarisha ndani ya msingi, na kuunda hatari za kimuundo.

VI. Uimara na Faida za Kupambana na kutu

1. Suluhu zilizothibitishwa za kuzuia kutu: Michakato kama vile mabati ya dip-joto, mabati ya uenezaji wa mafuta, na mipako ya oksidi nyeusi hutoa upinzani mkubwa wa kutu katika maeneo ya nje ya mimea na mazingira yanayoathiriwa na mvua, theluji na vumbi; nanga za kemikali, hata hivyo, mara nyingi huwa na matibabu ya ndani ya kuzuia kutu kwenye fimbo ya chuma, na kufanya eneo la shimo lililochimbwa kukabiliwa na kutu.

2. Upinzani bora wa uchovu: Chini ya mizigo inayorudiwa ya nguvu (kama vile mizunguko ya kuanza kwa kreni au mtetemo unaosababishwa na upepo), fimbo ya chuma inakabiliwa na kushindwa kwa uchovu, na kuifanya chaguo bora zaidi kwa huduma ya muda mrefu ya miundo ya chuma.

VII. Vikwazo

1. Lazima iingizwe wakati wa hatua za mwanzo; yanafaa tu kwa miradi mipya ya ujenzi. Haziwezi kutumika kwenye misingi ya saruji iliyokamilishwa, ambapo nanga za kemikali au bolts za upanuzi lazima zitumike badala yake.

2. Mahitaji ya juu ya michoro ya awali na usahihi wa nafasi; urekebishaji ni mgumu ikiwa upachikaji hautawekwa sawa.

3. Urefu wa mtu binafsi mrefu na kiasi kikubwa; usafiri na uhifadhi huhitaji nafasi zaidi ikilinganishwa na nanga ndogo zilizosakinishwa.

Mchakato Sanifu wa Utengenezaji wa Boliti za Nanga za Ushuru Mzito kwa Miundo ya Chuma

Viwango: GB/T 799-2020, GB/T 3098. Hushughulikia aina kuu kama vile umbo la L, umbo la J na mitindo ya bati ya nanga. Mtiririko kamili wa kazi unajumuisha michakato minane mikuu: ukaguzi wa malighafi, kukata, kuinama/kuchomelea sahani, kuweka nyuzi, matibabu ya uso, kusanyiko/kiti, ukaguzi wa ubora, na ufungashaji.

I. Mchakato wa 1: Ukaguzi na Uhifadhi wa Malighafi zinazoingia

1. Uthibitishaji wa nyenzo: Nyenzo kuu ni Q235B au Q355B chuma cha pande zote; matoleo ya nguvu ya juu hutumia chuma kilichozimwa na kilichokasirishwa 45# au 40Cr pande zote. Vyeti vya ubora wa nyenzo na nambari za joto/fungu huthibitishwa, na sampuli nasibu inafanywa kwa ajili ya mali ya mitambo na kupima upya metallografia; malighafi zisizofuata sheria zinatengwa na kurudishwa.

2. Kukagua madoa ya kuonekana na yenye mwelekeo: Kagua nyuso za chuma za pande zote kwa nyufa, mikunjo, mapele, au kutu; kupima kipenyo na duara ili kuhakikisha uvumilivu unakidhi viwango vya kitaifa.

3. Uhifadhi wa kanda: Weka vifaa kulingana na daraja na kipenyo; kuinua juu ya ardhi kwa ulinzi wa unyevu; marufuku kabisa kuchanganya vipimo tofauti.

II. Mchakato wa 2: Kukata kwa Urefu Usiobadilika wa CNC

1. Tumia mashine ya kukata bar ya kiotomatiki kabisa ili kukata kwa urefu wa jumla ulioainishwa kwenye michoro (ikiwa ni pamoja na sehemu iliyopachikwa + sehemu ya nyuzi iliyofunuliwa); uvumilivu wa urefu: ± 3mm.

2. Hakikisha kupunguzwa ni laini, bila maumbo ya "horseshoe" au burrs; tumia chamfer rahisi hadi mwisho wa vijiti vya kipenyo kikubwa ili kuzuia uharibifu wa thread wakati wa usindikaji unaofuata.

3. Kata vipimo vinavyofanana katika bati, weka lebo ipasavyo, na uhamishe kwa mchakato unaofuata.

III. Mchakato wa 3: Maliza Uundaji (Imeainishwa na Aina)

1. Vifungo vya nanga vya aina ya L / aina ya J (Aina ya Kawaida)

Fomu ya baridi kwa kutumia mashine maalum ya kujipinda ya majimaji; pembe za ndoano: 90 ° kwa aina ya L, curve ya radius kubwa kwa aina ya J; hakikisha mpito wa arc laini kwenye bend-pembe kali na nyufa ni marufuku.

Kuzingatia kikamilifu vipimo vya kubuni kwa urefu wa sehemu ya moja kwa moja ya ndoano (kiwango: ≥10d, ambapo d ni kipenyo cha bolt); mkengeuko wa jumla wa mwelekeo ≤±5mm.

Nyoosha mwili wa fimbo baada ya kuinama; hakikisha mkunjo wa jumla wa fimbo ni ≤1‰.

2. Vibao vya Nanga vya Aina ya Bamba la Nanga (Aina ya Wajibu Mzito)

Sahani ya nanga: CNC kukata na kupiga sahani ya chuma ya nyenzo sawa; kipenyo cha shimo kinapaswa kuwa 1-2 mm kubwa kuliko kipenyo cha fimbo ya bolt.

Kusanya na kulehemu: Katikati na uweke Boliti za Nanga za Ushuru Mzito kwa fimbo ya Miundo ya Chuma ndani ya shimo la sahani ya nanga; tumia kulehemu kwa fillet inayoendelea karibu na pamoja; weld mguu ukubwa ≥6mm; kuhakikisha kupenya kamili ya weld bila inclusions slag, porosity, au shuts baridi.

3. Baada ya kulehemu: Ondoa slag, kurekebisha deformation yoyote, na kufanya kusaga ya awali kwenye eneo la svetsade.

IV. Mchakato wa 4: Kukunja Uzi / Kukata Nyuzi (Mchakato wa Msingi)

Omba threading kamili tu kwa sehemu wazi; urefu wa thread yenye ufanisi lazima uzingatie michoro (kiwango cha chini: mara 3 kipenyo cha bolt).

Unda nyuzi kupitia mashine za kusokota nyuzi kiotomatiki (njia inayopendelewa; inahakikisha mtiririko wa nafaka za chuma unaoendelea na nguvu ya juu); mashine za kukata uzi kwa usahihi zinaweza kutumika kwa vijiti vya kipenyo kikubwa.

Usahihi wa thread: nyuzi za kawaida za coarse (Hatari 6g); nyuzi lazima ziwe kamili bila meno yaliyovunjika, nyuzi zilizoharibiwa, au burrs; lazima kupitisha vipimo vya "Nenda" na kushindwa vipimo vya kupima "No-Go"; ukaguzi wa kipimo cha uzi wa mtu binafsi unahitajika.

4. Toa ulinzi wa muda kwa sehemu ya uzi ili kuzuia uharibifu wa athari au mikwaruzo.

V. Mchakato wa 5: Matibabu ya Kuzuia Kutua kwenye uso (Mchakato umechaguliwa kulingana na mahitaji)

Chagua njia ya kupambana na kutu kulingana na mazingira ya uendeshaji; chakata kundi zima kwa usawa:

1. Kuweka rangi nyeusi/Bluu (kwa mazingira makavu ya ndani): Kupunguza mafuta → Kuokota → Weusi → kuzamishwa kwa mafuta ya kuzuia kutu; huongeza upinzani wa kutu wa muda mfupi na lubrication ya thread.

2. Utiaji mabati wa maji moto (kwa mazingira ya nje/unyevunyevu/pwani; njia kuu): Kupunguza mafuta → Kuchuna/kuondoa asidi → Kumiminika → Kutia mabati ya dip-moto → Kupoeza → Kumaliza; unene wa mipako ya zinki: kiwango ≥65μm, ulinzi wa kutu nzito ≥85μm.

3. Usambazaji wa Zinki ya joto (kwa upinzani wa juu wa kutu na hali ya vibration): Safu ya uenezi wa zinki sawa; sugu ya kuvaa na sugu ya uchovu; yanafaa kwa vifaa vyenye cranes za juu.

Hatua muhimu: Safisha nyuzi baada ya kupaka mabati ili kuhakikisha ushirikishwaji wa kokwa laini.

VI. Mchakato wa 6: Mkutano wa nyongeza

1. Kusanya seti kamili ya vifaa: karanga za hex, washers gorofa, washer wa spring, mabano ya nafasi, na vilinda nyuzi.

2. Ukaguzi wa mkusanyiko wa majaribio: Ni lazima njugu zikolee vizuri kwenye urefu mzima wa uzi kwa mkono bila kuifunga au kuvuliwa; washer vipenyo vya ndani lazima zilingane na mwili wa fimbo.

3. Kwa aina za sahani za nanga: Kagua tena welds za sahani za nanga na usahihi wa nafasi; kwa aina za ndoano: Thibitisha vipimo vya ndoano na pembe.

4. Weka msaada wa muda kwa vijiti vya muda mrefu na vipengele vya ukubwa mkubwa ili kuzuia deformation wakati wa usafiri.

VII. Mchakato wa 7: Ukaguzi wa Kina wa Bidhaa Zilizokamilika

1. Ukaguzi wa Upya wa Dimensional

Hukagua mtu binafsi kwa jumla ya urefu, urefu wa uzi, vipimo vya ndoano, nafasi ya bati la nanga, na unyofu wa fimbo; vitu vinavyozidi viwango vya uvumilivu vinatumwa kwa kazi tena.

2. Ukaguzi wa Thread

ukaguzi wa 100% kwa kutumia vipimo vya thread GO/NO-GO; sehemu zisizo sawa zinakataliwa.

3. Ukaguzi wa Visual

Mwili wa fimbo lazima usiwe na nyufa, deformation, au uharibifu mkubwa wa athari; mipako ya mabati lazima iwe bila madoa wazi, runs/drips, au peeling; kuonekana kwa weld lazima kufikia viwango.

4. Upimaji wa Mitambo (Sampuli)

Sampuli za nasibu kwa kila kundi kwa vipimo vya kubeba mzigo na vipimo vya weld shear; rekodi za ukaguzi hutolewa.

5. Ukaguzi wa Madoa ya Kupambana na kutu

Unene wa mipako ya zinki kipimo kupitia kupima unene; upimaji wa dawa ya chumvi uliofanywa kwa msingi wa sampuli za kundi (kama inavyotakiwa).

VIII. Mchakato wa 8: Kuweka Alama, Ufungaji, Ghala, na Usafirishaji

1. Uwekaji Alama Zilizoainishwa: Kila kipande/kifurushi kilicho na alama maalum (Md×L), nyenzo, aina ya kuzuia kutu, tarehe ya uzalishaji, na jina la mradi.

2. Ufungaji na Ulinzi

1). Sehemu zenye nyuzi zilizowekwa na mikono ya kinga ya plastiki ili kuzuia mikwaruzo na mkusanyiko wa vumbi wakati wa usafirishaji.

2). Vijiti vilivyowekwa kwenye tabaka na kupangwa kwa urefu; vijiti vya kipenyo kikubwa au ndefu vilivyofungwa kwa kamba na muafaka wa mbao ili kuzuia kupinda au deformation.

3). Uhifadhi: Kuhifadhiwa kwenye ghala kavu la ndani kwenye majukwaa yaliyoinuliwa ili kuzuia unyevu; pedi zilizowekwa safu zinazotumiwa wakati wa upakiaji, na mabano ya usaidizi yaliyotolewa kwa vitu vya muda mrefu zaidi.

Vigezo vya Utendaji wa Msingi

Viwango: GB/T 799-2020, GB/T 3098.1, GB/T 13912; inashughulikia maeneo saba muhimu: mechanics ya nyenzo, nyuzi, vipimo, nanga, kuzuia kutu, kulehemu, na uvumilivu; inatumika kwa anuwai kamili ya bidhaa ikiwa ni pamoja na aina ya L, aina ya J, na aina za bati za nanga.

I. Sifa za Mitambo ya Malighafi

1. Nyenzo za Kawaida na Vipimo

2. Mahitaji ya Nyenzo ya Msingi

Uso wa chuma wa pande zote lazima usiwe na nyufa, scabs, mikunjo, au delamination; kina cha kutu cha uso lazima kisichozidi nusu ya uvumilivu wa kipenyo.

II. Vipimo na Vigezo vya Dimensional

1. Kipenyo cha kawaida: Ukubwa wa kawaida ni pamoja na M16, M20, M24, M30, M36, M42, M48, M56, na M64.

2. Urefu wa ufanisi: Masafa yanayoweza kubinafsishwa ya milimita 500–3000; imedhamiriwa na unene wa msingi pamoja na urefu ulio wazi.

3. Vigezo vya thread

1). Aina ya thread: thread ya kiwango cha Coarse-lami; darasa la uvumilivu 6g.

2). Urefu wa uzi unaofaa: Sehemu iliyoangaziwa ≥ 3d (ambapo d ni kipenyo cha kawaida cha bolt).

3). Wasifu wa uzi: Kamilisha, bila nyuzi zilizovunjika, nyuzi zilizoharibika, au burrs; hupitisha ukaguzi wa kipimo cha "Go/No-Go".

4. Anchorage mwisho vipimo

1). L-aina / ndoano ya aina ya J: Pembe ya bending ya 90 °; urefu wa sehemu ya moja kwa moja ya ndoano ≥ 10d.

2). Aina ya sahani ya nanga: Urefu wa upande wa sahani ≥ 5d; unene wa sahani 10-20 mm; kipenyo cha shimo 1-2 mm kubwa kuliko kipenyo cha fimbo.

III. Vigezo vya Kupachika na Ufungaji

Kina cha kupachika kwa ufanisi

1. Q235B: ≥ 25d

2. Q355B / daraja la juu-nguvu: ≥ 30d

Urefu uliowekwa wazi: Unene wa sahani ya msingi + unene wa washer jumla + unene wa nut + nyuzi 2-3 (posho).

Uvumilivu wa usahihi wa ufungaji

1. Nafasi kati ya katikati hadi katikati ndani ya kikundi cha bolt: ± 2 mm

2. Wima wa fimbo: ≤ 1/500

3. Kupotoka kwa mwinuko wa juu wa uso: ± 3 mm

4. Unyoofu wa fimbo: ≤ 1‰

IV. Vigezo vya Utendaji vinavyobeba mzigo

1. Uwezo wa kubeba mzigo: Huhesabiwa kulingana na nyenzo, kipenyo, na kina cha upachikaji; kwa kipenyo sawa, Q355B inatoa takriban 35% uwezo wa juu kuliko Q235B; Aina za sahani za nanga hutoa uwezo wa juu wa 20% -40% kuliko aina za ndoano.

2. Uwezo wa mzigo wa shear: Nguvu ya kukatwa kwa pamoja sio chini kuliko thamani ya kubuni kwa fimbo ya nyenzo sawa; yenye uwezo wa kuhimili nguvu za mlalo za kukata manyoya kutoka kwa miundo ya chuma, mizigo ya upepo, na vitendo vya seismic.

3. Ustahimilivu wa uchovu: Kipengele cha chuma chote kilichoundwa kustahimili mizigo ya mzunguko—kama vile shughuli za kusimamisha kreni na mtetemo wa kifaa—bila matatizo yanayohusiana na uharibifu wa bondi au kushindwa kwa sababu ya uzee.

V. Utendaji wa kulehemu

1. Njia ya kulehemu: Fillet ya mzunguko weld kati ya fimbo na sahani ya nanga

2. Weld mguu urefu: ≥6 mm

3. Mahitaji ya ubora wa weld: Bila porosity, slag inclusions, incomplete fusion, na undercut; nguvu ya shear ya sehemu yoyote ya weld ≥ uwezo wa kubeba mzigo wa fimbo yenyewe

4. Marekebisho ya baada ya kulehemu: Baada ya kurekebisha uharibifu wa kulehemu, unyoofu wa fimbo lazima ubaki ndani ya kikomo cha ≤1‰

VI. Vigezo vya Ulinzi wa kutu

1. Michakato ya kawaida ya kupambana na kutu na unene wa mipako ya zinki

Nyeusi/Bluu: Kwa mazingira kavu ya ndani; huunda filamu ya oksidi inayoongezwa na mafuta ya kupambana na kutu; hutoa ulinzi wa kutu wa muda mfupi

Uwekaji mabati wa maji moto (Mazoezi ya Kawaida)

o Mazingira ya kawaida: Wastani wa unene wa mipako ya zinki ≥65 μm

o Mazingira ya Pwani/unyevunyevu/babu: Wastani wa unene wa mipako ya zinki ≥85 μm

Usambazaji wa mafuta ya galvanizing (Sherardizing): Unene wa mipako 50-80 μm; sugu ya kuvaa na sugu ya uchovu; yanafaa kwa hali ya vibration

Mahitaji ya ziada

o Nyuzi lazima zisafishwe baada ya kuwekwa mabati ili kuhakikisha ushirikishwaji wa nati laini

o Mtihani wa dawa ya chumvi: Mabati ya kawaida ≥240 masaa bila kutu nyekundu; kazi nzito ya galvanizing ≥480 masaa bila kutu nyekundu

2. Muda wa huduma ya usanifu: Mara tu viwango vya ulinzi wa kutu vinapofikiwa, vibao vya nanga vya Ushuru Mzito kwa Miundo ya Chuma hutumika maisha sawa na muundo mkuu (≥miaka 50)

VII. Vigezo vya nyongeza

1. Karanga: Karanga za hex za daraja la nguvu linalolingana; usanidi wa kawaida unajumuisha nati 2-3 (kwa kusawazisha, kukaza, na kufunga)

2. Vioo vya gorofa: Aina ya kazi nzito, unene wa 3-5 mm, kusambaza shinikizo la mawasiliano

3. Washers wa spring: Kiwango cha hali ya vibration; huzuia thread kulegea

4. Walinzi wa thread: Nyenzo za plastiki; hulinda nyuzi zilizo wazi kutokana na uchafuzi halisi na uharibifu wa athari

VIII. Muhtasari wa Uvumilivu Muhimu wa Ukaguzi wa Kiwanda

· Jumla ya urefu wa fimbo: ± 3 mm

· Msimamo wa sahani ya ndoano/nanga: ± 5 mm

· Threads: 6g uvumilivu darasa; lazima ipitie kipimo cha "Nenda" na ushindwe kupima "No-Go".

· Unene wa mipako ya zinki: Mkengeuko wa nukta moja lazima usizidi thamani ya muundo kwa zaidi ya ±10 μm
