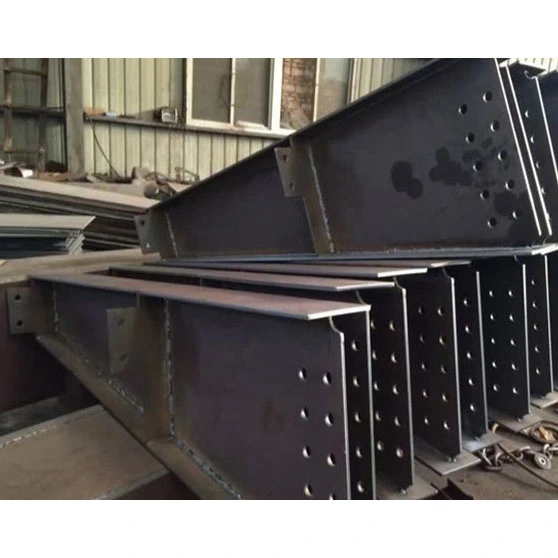

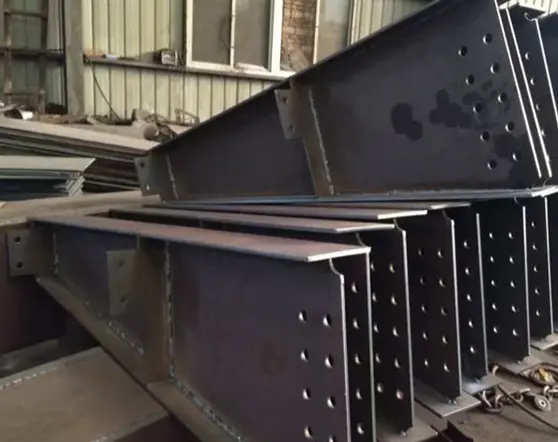

Boriti ya Chuma Inayobeba Mzigo Msingi

Mihimili hii ya Msingi ya Chuma Inayobeba Mzigo ni sehemu kuu zinazohusika na kuhamisha mizigo ya wima ndani ya mfumo wa chuma. Tofauti na mihimili ya upili (kama vile mihimili ya I-ya kawaida au chuma cha njia) ambayo hushughulikia mizigo iliyojanibishwa au iliyosambazwa, mihimili hii ya msingi inasaidia mizigo iliyokolea kutoka kwa kutaza sakafu, mihimili ya pili, vifaa, na kuezekea, ikizihamisha kwa uthabiti kwenye nguzo za wima za chuma. Mstari wa bidhaa unajumuisha aina tatu kuu—mihimili ya H iliyo svetsade, mihimili ya sehemu inayobadilika-badilika, na mihimili ya sehemu ya kisanduku—yote yaliyotengenezwa kutoka kwa sahani za chuma kwa kutumia ulehemu wa safu ya chini ya maji na kufanyiwa majaribio ya kina yasiyo ya uharibifu (NDT) pamoja na matibabu ya hatua mbalimbali ya kuzuia kutu na kustahimili moto.

Uainishaji wa Aina ya Bidhaa

1. Upeo wa Utumizi wa Kategoria Tatu Kuu za Mihimili

- Mihimili yenye svetsade ya sehemu ya kila mara ya H: Mihimili ya chuma inayotumika zaidi ya Mihimili ya Msingi inayobeba Mzigo kwenye soko; vipimo sare vya sehemu nzima; mzunguko mfupi wa utengenezaji na gharama za wastani; yanafaa kwa upana wa kawaida wa sakafu ya 6-24m na mahitaji ya kawaida ya mzigo wa sakafu ya kiwanda.

- Mihimili ya sehemu inayobadilika ya H: Sehemu za kina katikati ya urefu na sehemu zilizopunguzwa kwenye vihimili; iliyoundwa ili kupatanisha na usambazaji wa wakati wa kupiga paa; mahususi kwa paa za kiwanda za fremu ngumu ili kupunguza utumiaji duni wa chuma.

- Mihimili ya sanduku yenye svetsade: Ilifungwa sehemu ya sehemu ya kisanduku chenye pande nne na uthabiti wa msokoto wa pande zote mbili; yanafaa kwa spans kubwa zaidi (24-36m), mizigo ya crane eccentric, na mega-frames za juu; inashughulikia mapungufu ya uthabiti wa mhimili dhaifu wa mihimili ya H.

2. Kanuni za Uainishaji wa Sehemu za Jumla

- Uainishaji wa boriti ya H: H × B × tw × tf (inayowakilisha kina cha boriti, upana wa flange, unene wa wavuti, na unene wa flange, kwa mtiririko huo); kina cha boriti: 300-2000mm.

- Uainishaji wa boriti ya Sanduku: B × H × t (inayowakilisha upana wa sehemu, kina cha sehemu, na unene wa ukuta wa sanduku, kwa mtiririko huo); unene wa ukuta: 12-50mm.

- Urefu wa sehemu iliyokamilishwa na kiwanda: Urefu wa kawaida wa 9m na 12m; urefu unaozidi huu umetungwa katika sehemu na kugawanywa/kukusanywa kwa urefu kwenye tovuti.

3. Vigezo vya Uchaguzi wa Nyenzo za Msingi

- Q355B: Nyenzo za tasnia kuu; nguvu ya mavuno inazidi chuma cha kawaida cha kaboni; inakidhi mahitaji ya 90% ya viwanda vya mizigo mizito na sakafu ya juu ya juu ya kati.

- Q235B: Imepunguzwa kwa sakafu ya kati ya urefu wa chini, yenye mzigo mwepesi (inachukua chini ya 6m); upungufu wa chini wa mzigo; matumizi ya nje haipendekezi.

- Q355NL: Kwa mikoa yenye baridi kali na halijoto ya -20°C au chini; ina uthabiti ulioidhinishwa wa athari ya halijoto ya chini ili kuzuia kuvunjika kwa brittle katika hali ya baridi.

Usanidi Sanifu Unaotolewa na Kiwanda

1. Usanidi wa Mwili wa Boriti kuu

Mihimili yote kuu hutengenezwa kupitia kukata sahani ya chuma, kuunganisha, na kulehemu; maelezo mafupi ya moto hayatumiki kwa marekebisho. Nguzo kuu ya muda mrefu zaidi hukatwa katika makundi kulingana na mipaka ya urefu wa usafiri, na bevels za weld na posho za pamoja za kitako zimeundwa mapema ili kuepuka masuala yanayohusiana na barabara kuu au usafiri wa baharini; baada ya kuwasili kwenye tovuti, upangaji wa urefu wa juu na kuunganisha unaweza kuendelea mara moja.

2. Vipengee Vigumu vya Uunganisho kwa Miisho ya Safu ya Beam

- Sahani za Mwisho Zilizofungwa: Unene wa sahani ni kati ya 18mm hadi 50mm (imehesabiwa kulingana na nguvu ya juu ya majibu ya usaidizi); huangazia mashimo yaliyochimbwa awali kwa boliti za nguvu za juu za Daraja la 10.9. Hii ndiyo njia ya kawaida ya uunganisho kwa mihimili ya sakafu ya msingi, kuondoa hitaji la kazi ya moto kwenye tovuti (kulehemu).

- Mihimili ya Groove ya Kupenya Kamili: Iliyoundwa mahsusi kwa mihimili ya msingi ya sehemu ya juu ya sanduku; inahusisha uwekaji wa pande mbili za utando na mikunjo ili kufikia kiungo cha kitako chenye nguvu sawa na chuma cha msingi, kukidhi mahitaji ya msimbo wa seismic kwa miundo ya urefu wa juu.

- Support Stiffeners (Horizontal & Vertical): Lazima vipengele vya kimuundo kwa mihimili ya msingi; wao huzuia deformation ya shear ya mtandao kwenye usaidizi na kuondokana na hatari ya kusagwa au kuanguka kwa mitaa kwenye mwisho wa boriti, kwa kuzingatia viwango vya kitaifa vya kimuundo.

3. Vipengele vya Muundo wa Lateral kwa Miili ya Boriti

- Vigumu vya Kuvuka kwa Muda wa Kati: Vimewekwa katika sehemu za mizigo iliyokolea ya vifaa au kilele cha muda wa katikati wa kipindi cha kuinama ili kukandamiza utengano wa mvuto wa wavuti.

- Mihimili/Mabano ya Mihimili ya Sekondari: Imechomekwa kwa ulinganifu katika pande zote mbili za boriti ya msingi ili kuhimili mihimili ya upili kutoka pande mbalimbali, ikichukua umbo la msalaba, ulalo, na usanidi mwingine wa muunganisho.

- Sahani za Kuimarishwa kwa Nafasi za Huduma: Sahani za kila mwaka za kuimarisha zilizosakinishwa karibu na nafasi za wavuti kwa njia za MEP (mitambo, umeme na mabomba) ili kuhakikisha hakuna kupunguzwa kwa uwezo wa kubeba mzigo wa sehemu mbalimbali.

- Shear Studs: Specifications ni pamoja na Φ16 na Φ19; hutumika kwa mihimili ya msingi katika mifumo ya sakafu ya saruji iliyojumuishwa ili kuwezesha kubeba mizigo shirikishi kati ya chuma na saruji, na hivyo kuongeza uwezo wa jumla wa kubeba mzigo.

4. Vifaa vya ujenzi kwenye tovuti

- Mihimili ya Kuinua Yaliyotungwa: Imesakinishwa awali kwa ulinganifu katika ncha zote mbili za mihimili ya msingi yenye uzito wa zaidi ya tani 5; kuthibitishwa kupitia hesabu za mitambo ya kuinua na iliyoundwa kwa ajili ya kuinua wima kitengo kizima cha boriti.

- Sahani za Uunganisho wa Muda: Inatumika kwa upatanishi wa muda wa mihimili ya msingi iliyogawanywa; hudhibiti usawa wa pamoja hadi chini ya 2mm; kuondolewa kwa kusaga baada ya kukamilika.

5. Integrated Anti-kutu na Matibabu ya kuzuia moto

- Mchakato wa Kuondoa Kutu: Mihimili ya Msingi ya Chuma Inayobeba Mzigo hupitia ulipuaji sanifu wa daraja la Sa2.5 ili kuondoa mizani inayoviringika na kutu iliyolegea ya kulehemu, kuhakikisha kunashikamana kikamilifu kwa filamu ya rangi.

- Mfumo wa mipako ya safu nyingi: primer ya epoxy-tajiri ya zinki + epoxy micaceous chuma oksidi kanzu ya kati + polyurethane topcoat; unene wa filamu kavu jumla ya 100-160 μm.

- Matibabu ya ulinzi wa moto: Uwekaji wa mipako yenye filamu nyembamba au nene yenye intumescent isiyozuia moto kulingana na daraja la jengo la kustahimili moto, linalofunika muda kamili wa kustahimili moto wa saa 1, 2, au 3.

- Chaguo la mazingira ya Pwani: Mabati ya moto-dip (sehemu nzima); unene wa mipako ya zinki ≥85 μm kuhimili ulikaji wa muda mrefu wa dawa ya chumvi baharini.

6. Vifaa vya ufungaji na matumizi

Ugavi wa kawaida ni pamoja na boliti za daraja la 10.9 za nguvu za juu, karanga, washers bapa, na washers za tapered; vifaa vyote vya matumizi vinazingatia viwango vya kitaifa vya viunganisho vya muundo wa chuma.

7. Aina tatu kuu za makusanyiko ya msingi ya boriti

- Boriti ya msingi ya sehemu ya H ya Ghorofa: Mwili wa sehemu ya H + sahani za mwisho zilizotiwa nene kwenye ncha zote mbili + viimarishi vyenye kuzaa + mabano ya mihimili ya upili + vijiti vya juu vya kung'arisha flange + matibabu kamili ya kuzuia kutu na ulinzi wa moto.

- boriti ya msingi ya paa la sura ya portal: Sehemu inayobadilika ya H-boriti + sahani za mwisho + stiffeners zenye kuzaa + cleats za flange purlin + matibabu ya kupambana na kutu.

- Boriti ya msingi ya sehemu ya kisanduku yenye wajibu mzito: Mwili wa sehemu ya Sanduku + kijiti cha kupenya kikamilifu kwenye ncha + pete za ugumu wa ndani na nje + mabano ya pembeni + sahani za kufunga za mwisho zilizotiwa nene.

8. Nyaraka za utoaji wa kiwanda

Vyeti halisi vya ubora wa nyenzo, ripoti za 100% za upimaji wa angavu (UT) za weld za Daraja la I, ripoti za ukaguzi wa kipenyo, na orodha za vijenzi/vitambulisho.

Je, ni faida gani kuu za kutumia Mihimili hii ya Msingi ya Chuma Inayobeba Mizigo?

- Uwezo mkubwa wa kubeba mzigo; sugu kwa sagging au deformation ya plastiki chini ya dhiki ya muda mrefu katika matumizi ya muda mrefu.

- Uthabiti wa juu wa sura kwa ujumla na utendaji thabiti wa tetemeko na mgandamizo; inahakikisha mipaka ya kutosha ya usalama kwa viwango vya mezzanine.

- Imetungwa kikamilifu katika kiwanda na usahihi wa dimensional uliodhibitiwa; inahitaji bolting tu kwenye tovuti, na kusababisha mzunguko mfupi wa ujenzi.

- Sehemu nzima ya boriti iliyoshikana hupunguza matumizi ya nafasi wima, kuhifadhi nafasi ya ndani inayoweza kutumika.

- Matibabu ya safu nyingi ya kuzuia kutu pamoja na uzuiaji moto unaokubalika huhakikisha maisha ya huduma ya zaidi ya miaka 50 kwa matumizi ya ndani na nje.

- Muda unaoweza kubinafsishwa, kina cha sehemu, na aina za unganisho za safu wima; inayoweza kukabiliana na mipangilio ya mambo ya ndani isiyo ya kawaida.

Ulinganisho wa Sifa za Wasifu

1. Tofauti za Kubeba Mzigo wa Miundo

- Mihimili kuu ya chuma yenye kubeba mzigo: unene wa sahani unaoweza kubinafsishwa; inashughulikia urefu wa 6-36m; upinzani wa torsional unaoweza kubadilishwa; inasaidia mizigo iliyokolea kwenye sakafu nzima.

- I-mihimili na chuma chaneli: Sehemu zisizohamishika zilizovingirwa moto haziwezi kurekebishwa; ugumu wa kutosha wa upande kando ya mhimili dhaifu; inasaidia tu mizigo ya uhakika pekee; urefu wa juu ni 6m.

- Sehemu za C na sehemu za mashimo ya mviringo: Profaili nyembamba-zilizofungwa na uwezo dhaifu wa mzigo uliojilimbikizia; yanafaa tu kwa kuimarisha au kutunga sekondari; marufuku kwa matumizi kama mihimili ya msingi wima ya kubeba mizigo.

2. Tofauti za Njia za Uunganisho

- Mihimili kuu ya chuma yenye kubeba mzigo: Inasaidia kulehemu mnene kwa mabano mengi (stiffeners) pande zote mbili; inashughulikia miunganisho ya boriti ya sekondari ya pembe nyingi; yanafaa kwa viungo tata vya boriti-safu.

- Sehemu zilizovingirishwa kwa moto: Flanges zina nyuso zenye mteremko, na kufanya mawasiliano ya kulehemu kuwa magumu; hupunguza msongamano wa pointi za uunganisho za boriti ya sekondari.

3. Tofauti za Matumizi ya Ujenzi na Chuma

- Mihimili kuu ya chuma inayobeba mzigo: Miundo ya sehemu zinazobadilika huruhusu unene wa sahani kupungua kulingana na upunguzaji wa wakati wa kupinda; kwa usahihi hupunguza chuma kilichoharibika na kupunguza gharama za jumla.

- Chuma cha miundo iliyovingirishwa kwa moto: Vipimo vya sehemu zote zisizohamishika na ukingo mkubwa wa usalama wa kubeba mzigo; ufanisi kwa muda mfupi lakini gharama kubwa sana kwa muda mrefu.

4. Muhtasari wa upeo wa maombi ya uhandisi

Mihimili ya Msingi ya Chuma Inayobeba Mizigo hushughulikia uhamishaji wa mizigo kuu kwa sakafu nzima, paa, na majukwaa ya vifaa; vipengee vingine vya miundo ya chuma hutumika kama mihimili ya pili, viunga, au uundaji wa ua—aina hizi mbili hazibadiliki.

Mchakato sanifu wa utengenezaji wa mwisho hadi mwisho

1. Ukaguzi wa malighafi

Thibitisha vyeti vya ubora wa nyenzo za mtengenezaji asili; kukagua laminations au warping; bapa sahani zisizofuata kanuni kwa kutumia mashine ya kusawazisha sahani; kwa wakati mmoja kuchambua michoro ili kutoa orodha za kukata kwa flanges, webs, stiffeners, na sahani za kuunganisha.

2. CNC kukata

Kata sahani kwa kutumia moto wa CNC au vifaa vya plasma; tumia beveling sare katika maeneo ya msingi ya boriti; fanya kukata wasifu kwa utando wa boriti wa sehemu tofauti, kuruhusu ukingo wa mm 2-3 kwa kupungua kwa weld.

3. Mkutano wa Jig-msingi

- mihimili ya msingi ya H-umbo: Salama flanges juu na chini katika jigs mkutano; weka mtandao kwa wima; kutumia tack kulehemu kwa nafasi na align mtandao centering na flange perpendicularity.

- Mihimili ya msingi yenye umbo la Sanduku: Weka sahani nne ndani ya jig ya mkusanyiko; kabla ya kufunga na tack-weld diaphragms ndani; kudhibiti upangaji mbaya wa sahani (kukabiliana) kwenye viungo.

4. Kulehemu kwa arc moja kwa moja (SAW) kwa seams kuu

- Mihimili ya msingi yenye umbo la H: Fanya SAW ya upande mmoja, kisha pindua boriti na utumie hewa-arc gouging kusafisha mizizi; SAW kamili ya kupenya kwa upande wa nyuma ili kuondoa kasoro za ndani za weld.

- Mihimili ya msingi yenye umbo la Kisanduku: Weld viungio vya fillet ya kiwambo cha ndani kwanza, kisha weld wakati huo huo mishororo minne ya longitudinal ya sehemu ya kisanduku.

- Mahitaji ya ubora: Mishono yote kuu ya boriti lazima ikidhi viwango vya kulehemu vya Daraja la I; 100% Uchunguzi wa Ultrasonic (UT) unahitajika baada ya kukamilika.

5. Marekebisho ya mkazo baada ya weld na kunyoosha

Tumia mashine ya kunyoosha ya majimaji ili kurekebisha ukingo wa flange na kufagia kwa boriti (kuinama kwa upande); kupunguza mkazo wa kulehemu uliobaki; hakikisha unyoofu wa boriti unakidhi mahitaji ya uvumilivu.

6. Mkutano na kulehemu kwa vipengele vya msaidizi

Weka alama kwa usahihi mahali kulingana na michoro ya viimarishi, corbels, na cleats purlin. Vipengele vidogo vina svetsade kwa boriti kwa kutumia kulehemu ya gesi ya CO2; hatimaye, sahani za uunganisho wa mwisho zimekusanyika na kuunganishwa kikamilifu.

7. Usahihi wa Uchimbaji wa Shimo la CNC

Mashine za kuchimba visima za CNC hutumiwa kwa sahani zote za mwisho na sahani za uunganisho wa mabano ili kuhakikisha usawa wa shimo la bolt na kuondoa hitaji la kuweka upya au kufanya kazi upya kwenye tovuti.

8. Kulehemu kwa Shear Stud

Kwa mihimili mikuu inayounga mkono slaba za sakafu za saruji zenye mchanganyiko, mashine maalumu za kulehemu za stud hutumika kulehemu Φ16 na Φ19 za viunzi vya kukata, na mkengeuko wa wima wa stud unadhibitiwa ndani ya 1°.

9. Kumaliza na Kusaga kwa Ujumla

Weld shanga na spatter burrs ni chini ya boriti nzima; kanda za uimarishaji wa ufunguzi wa wavuti na kasoro za uso zilizowekwa ndani hurekebishwa.

10. Maombi Sanifu ya Kuzuia kutu na Kuzuia Moto

Ulipuaji wa jumla wa risasi hadi daraja la Sa2.5; utumaji mlolongo wa primer, koti ya kati, na koti ya juu na uthibitishaji wa unene wa filamu kavu; utumiaji wa mipako inayostahimili moto kulingana na viwango vya moto vinavyohitajika kwa maeneo maalum.

11. Utambulisho, Ukaguzi wa Mwisho, na Ghala

Nambari za kitambulisho cha sehemu na alama za mhimili/mwinuko zinatumika; usahihi wa vipimo, ripoti za kugundua dosari, na uhifadhi wa nyenzo huthibitishwa; inapopita ukaguzi, vijenzi hufungwa kwa maji kwa ajili ya kusafirishwa.

Vigezo vya Utendaji wa Msingi

1. Uvumilivu wa Utengenezaji wa kijiometri

- Unyoofu wa boriti: ≤L/1000

- Wima flange: ≤B/100

- Mkengeuko wa sehemu ya msalaba: ± 2 hadi 3 mm

- Urefu wa sehemu ya kumaliza ya kawaida: 9m, 12m; vipengele vya muda mrefu vimetungwa katika sehemu.

2. Sifa za Mitambo ya Msingi

3. Vigezo vya Miundo ya Msalaba

- H-boriti: Utendaji bora wa flexural kuhusu mhimili wenye nguvu; ugumu wa chini wa upande juu ya mhimili dhaifu (inategemea slabs za sakafu na mihimili ya sekondari kwa kuzuia kando); uwezo wa kubeba mzigo huongezeka kwa 35% -55% baada ya urekebishaji wa mchanganyiko wa chuma-halisi.

- Boriti ya Kisanduku: Utendaji wenye usawa wa pande mbili wa kukunja na wa msokoto; yanafaa kwa ajili ya upakiaji wa eccentric na maombi ya boriti kuu ya crane ya daraja.

- Mgawo wa upinzani wa upepo: H-boriti 1.35, boriti ya Sanduku 1.55.

- Vigumu vya kuvuka lazima viongezwe kwenye sehemu zilizokolea za upakiaji ili kuzuia kukwama kwa wavuti kwa sababu ya kubeba mkazo.

4. Vigezo vya Kukubalika kwa Weld

- Viungo kuu vya kitako na chembechembe muhimu za kuzaa: welds za Daraja la I, Upimaji wa Ultrasonic 100% (UT)

- Vilehemu vikali vya nyuzi na mabano: Vilehemu vya Daraja la II, Upimaji wa Ultrasonic wa 20% bila mpangilio (UT)

5. Vigezo vya kupambana na kutu na kuzuia moto

- Daraja la kuondolewa kwa kutu: Sa2.5

- Rangi unene wa filamu kavu: 100-160 μm

- Muda wa upinzani wa moto: 1h, 2h, 3h

- Unene wa zinki unaotia mabati ya moto: ≥85 μm

6. Vigezo vya uunganisho

- Boliti za uunganisho wa boriti hadi safu: boliti za daraja la 10.9 za nguvu ya juu

- Unene wa sahani ya mwisho: 18-50 mm

- Vipimo vya kukatwa kwa shear: Φ16, Φ19; nyenzo: ML15

Faida za kuchagua HAISHENG

- Usindikaji kamili wa ndani: Laini za uzalishaji wa umiliki wa kukata sahani ya chuma, kulehemu kwa safu iliyozama, na kugundua dosari; hakuna utumiaji wa nje, kuhakikisha vipimo vinavyoweza kudhibitiwa na ubora wa weld.

- Uwasilishaji unaokubalika wa kuvuka mpaka: Uwasilishaji kwa wakati mmoja wa ripoti kamili za ukaguzi wa Kiingereza na hati za idhini ya forodha ili kukidhi mahitaji ya usimamizi wa uhandisi wa ng'ambo na ukaguzi wa forodha.

- Suluhu za uchukuzi za kupita kiasi: Utoaji wa michoro kamili ya ujenzi kwa ajili ya utengezaji wa sehemu na kuunganisha kwenye tovuti ya viunzi vikuu vya muda mrefu zaidi, kushinda vikwazo vya usafiri wa kuvuka mpaka.

- Uthibitishaji wa kiufundi bila malipo: Uthibitishaji wa kabla ya mauzo wa muda wa sehemu kuu, mzigo na uteuzi wa muunganisho ili kupunguza hatari za muundo.

Maswali Yanayoulizwa Mara kwa Mara

Swali la 1: Je, ninachagua vipi kati ya sehemu kuu ya H-sehemu ya kisanduku?

A: Tumia viunzi vya sehemu ya H kwa spans chini ya 24m na mizigo ya wima ya unidirectional; tumia viunzi vya sehemu ya kisanduku kwa upana unaozidi 24m, mizigo ya ekcentric inayoelekeza pande mbili, au mizigo ya kreni inayofanana.

Swali la 2: Je, kukata fursa kwenye wavuti kuu ya mhimili huathiri usalama wa muundo?

J: Nafasi zinazofanywa katika maeneo mengine kando na sehemu za juu zaidi za kujipinda—zinapoimarishwa kwa vibao vya kukaidi vya mwaka—haziathiri uwezo wa kubeba mzigo; hata hivyo, fursa za kiholela haziruhusiwi katika maeneo ya wakati wa kupinda-pinda katikati ya muda.

Swali la 3: Je, mipako inayostahimili moto ya mihimili ya msingi ya chuma inayobeba mzigo inaweza kutumika kwenye tovuti katika hatua ya baadaye?

A: Maombi yanaweza kufanywa ama kupitia mipako ya awali ya kiwanda au kwenye tovuti; mipako ya kiwanda huhakikisha unene wa filamu sawa na kwa ujumla inalingana vyema na mahitaji ya kuratibu ya miradi ya ng'ambo.
