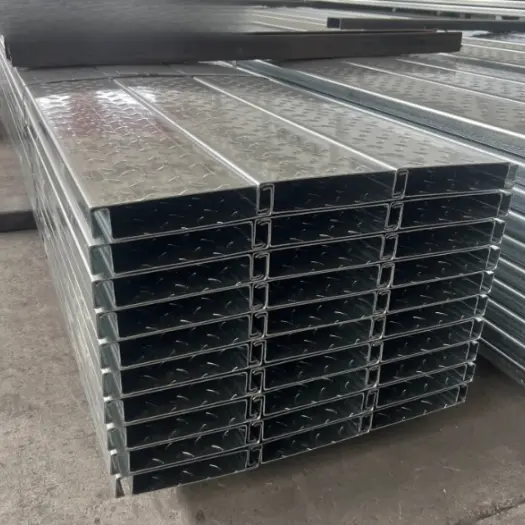

Paneli za sitaha za Sakafu ya Chuma Isiyomiminwa

Paneli za Sakafu ya Chuma Isiyomiminwa Yaliyotengenezewa yametengenezwa kwa mabati yenye nguvu ya juu ya dip-dip au karatasi zilizopakwa za Al-Zn kupitia uundaji wa roller nyingi za baridi. Huangazia sehemu mbalimbali zenye mbavu au aina ya sanduku na hutegemea uthabiti wao wenyewe wa kimuundo na uimara wa nyenzo ili kuhimili mizigo wakati wa awamu zote za ujenzi na huduma, hivyo basi kuondoa hitaji la safu ya juu ya saruji. Hazihitaji umiminaji, uundaji wa muundo, kufunga upau, au kutibu, na ziko tayari kwa matumizi ya mara moja baada ya usakinishaji.

Muhtasari wa Bidhaa

I. Ufafanuzi wa Msingi

Paneli Zilizotengenezwa za Sakafu ya Chuma Isiyomiminwa: Hizi ni paneli za sakafu zenye mchanganyiko wa kubeba mizigo ambazo zimetengenezwa kiwandani na kuunganishwa kwenye tovuti kwa kutumia njia kavu kabisa. Wanaondoa hitaji la uundaji wa tovuti, kufunga kwa rebar, kumwaga zege, na kuponya. Mfumo hufanya kazi kama muundo wa sakafu unaojitegemea, unaotegemea karatasi za chuma zenye wasifu wa juu na vipengele vya kuimarisha vilivyojengwa. Wao huwekwa moja kwa moja kwenye na kudumu kwenye flanges ya juu ya mihimili ya chuma ya msingi na ya sekondari; mara moja imewekwa, sakafu ya kumaliza inaweza kutumika na sakafu kuweka katika huduma mara moja, bila kazi yoyote ya ujenzi wa mvua.

Tofauti: Deki za kawaida za wasifu wazi au zilizofungwa zinahitaji simiti ya kutupwa; kinyume chake, aina hii ya staha ya sakafu ya chuma haihitaji saruji hata kidogo. Inatumika sana kwa mezzanines ya loft, mezzanines ya kiwanda, majukwaa ya kuhifadhi, ukarabati wa majengo, na sakafu ya muundo wa chuma nyepesi.

Miundo ya Kawaida ya Kawaida: YX40-200, YX50-250, YX70-300 (urefu wa wasifu wa 40/50/70mm; upana unaofaa wa 200/250/300mm). Nyenzo za msingi: Q355GD+Z chuma cha mabati cha kuzamisha moto; unene wa karatasi: 1.8-4.0mm.

II. Uainishaji wa Bidhaa

1. Uwekaji wa sakafu ya chuma yenye mashimo yote yenye mashimo yote: Imeundwa kutoka kwa karatasi moja ya wasifu iliyo na mashimo yenye mashimo na mbavu zilizoimarishwa wima za ndani; kubeba mzigo hutolewa kabisa na muundo wa chuma.

2. Uwekaji wa sakafu yenye mchanganyiko wa sandwich ya chuma: Unganisho la kiwanda lililo na mabati ya juu na chini yenye msingi mwepesi (saruji iliyotiwa povu au pamba ya mwamba) katikati; inatoa insulation sauti kuimarishwa na upinzani moto, pamoja na kupunguza uzito wafu.

III. Mfumo kamili wa nyongeza

Moduli ya 1: Sitaha ya Msingi ya Kubeba Mzigo

1. Jopo la kubeba mzigo: Imetengenezwa kwa chuma cha mabati cha S355GD cha kuzama moto; chaguzi za uso ni pamoja na textures ya kupambana na kuingizwa knurled; kingo zina viungo vilivyounganishwa vilivyounganishwa kwa urahisi wa kuunganisha na kuunganisha kati ya paneli.

· Urefu wa mbavu: 40/50/70mm (urefu zaidi wa mbavu huruhusu spans ndefu ambazo hazitumiki).

· Unene wa paneli: Kawaida 1.8/2.0/2.5/3.0mm; 3.5/4.0mm kwa majukwaa ya kazi nzito.

· Uwekaji mabati: Z120g/m² kwa maeneo ya bara; Z275g/m² kwa maeneo ya pwani (viwango vya ulinzi wa kutu).

2. Mbavu za kuimarisha ndani (kawaida juu ya mifano ya mashimo-msingi): Imeundwa kutoka kwa chuma cha mabati cha nyenzo sawa; kulehemu kwa kiwanda (viunzi vya doa mara kwa mara) ndani ya patiti ya paneli ili kuongeza muda wa hali, kupunguza mchepuko wa sakafu, na kuchukua nafasi ya kazi ya kubana ya saruji.

Moduli ya 2: Ukingo Maalum na Vifaa vya Kumaliza

1. Paneli za kufunga kingo (kingo cha umbo la L): Hutumika kuziba eneo la sakafu dhidi ya kuta au mihimili ya chuma na kuziba ncha zilizo wazi za mashimo, kuzuia uchafu kuanguka.

2. Vipande vya kona vya ndani na nje: Kwa kumaliza pembe za sakafu na kingo karibu na fursa.

3. Pete za kuimarisha kwa fursa: Sahani za kuimarisha kwa ajili ya kupenya kwa matumizi (mashimo ya bomba / mfereji) ili kuzuia kupasuka kwa mkazo kwenye vipande.

Moduli ya 3: Ufungaji na Kurekebisha Vifaa

1. Vifaa vya Uunganisho wa Boriti kuu

· skrubu za kujichimba/kugonga mwenyewe: Φ5.5×25/32mm skrubu za mabati kwa ajili ya kurekebisha paneli ya sakafu kwenye mihimili mikuu ya H-boriti/I-boriti;

· Viunganishi vya viungio/viunganishi vya doa: Kwa hali ya mzigo mzito, kulehemu kwa madoa ya arc pamoja na viungio vya kichwa hutumiwa kutia nanga kwa uthabiti kwenye boriti ya chuma;

2. Vifaa vya Pamoja vya Jopo

· Lap joint sealant: Kituli kinachostahimili hali ya hewa ya Butyl kinawekwa kwenye viungo vya paneli vya ulimi-na-groove kwa ajili ya kuzuia vumbi na kupunguza kelele;

· Vipande vya pamoja vya kuimarisha: Vipande virefu vya mabati vinavyotumiwa kuimarisha viungo katika paneli za sakafu za urefu wa ziada;

3. Klipu maalum za kusimamishwa (zisizo na kuchimba visima): Ingiza kwenye sehemu za ubavu kwenye upande wa chini wa sitaha ya sakafu; hutumika kusimamisha dari, mifereji ya hewa na njia za matumizi.

Moduli ya 4: Chaguo za Uso wa Sakafu

Imechaguliwa kulingana na hali ya utumaji: Ubao wa sementi wa Nyuzi, OSB (Ubao wa Mabao Iliyoelekezwa), bamba la chuma lenye muundo wa kuzuia kuteleza, sakafu ya mbao iliyojumuishwa, au kupaka sakafu inayostahimili kuvaa.

IV. Kusaidia Vipengele vya Muundo wa Chuma

1. Mihimili kuu: H-mihimili / I-mihimili; Mihimili ya sekondari: C-sehemu, mihimili ya H;

2. Matibabu ya kuzuia kutu: Uondoaji wa kutu na kufuatiwa na primer iliyo na zinki nyingi ili kuhakikisha ulinzi thabiti wa kutu kwenye mfumo mzima.

Je, ni faida zipi za kimsingi za Paneli za sitaha ya Sakafu ya Chuma Iliyotungwa Yasiyomiminwa?

1. Ujenzi kavu:

Hakuna kazi ya mvua kwenye tovuti; M² 1,000 inaweza kukamilika kwa siku 1-3 tu; bila vumbi na utulivu.

2. Nyepesi:

Takriban. 15–25 kg/m² (moja ya tano ya uzani wa slaba za mahali-pamoja), na kupunguza kwa kiasi kikubwa mizigo kwenye mihimili na nguzo.

3. Uwezo wa kubeba mzigo:

Mzigo uliosambazwa kwa usawa wa 2.0–10.0 kN/m², unaokidhi mahitaji ya ofisi, ghala na majukwaa ya vifaa.

4. Inadumu na inayostahimili kutu:

Moto-kuzamisha mabati au Al-Zn iliyotiwa; maisha ya huduma ya miaka 50+; yanafaa kwa matumizi ya ndani na nje.

5. Inaweza kuondolewa na kutumika tena:

Uunganisho wa bolted huruhusu disassembly na uhamisho; 100% inaweza kutumika tena. 6. Uzuiaji wa Moto na Sauti: Paneli haziwezi kuwaka na zina mashimo ya kuhami sauti; mipako inayostahimili moto inaweza kutumika ili kuongeza zaidi ukadiriaji wa upinzani wa moto.

Vivutio vya Kutofautisha

I. Mambo Muhimu ya Mfumo wa Ujenzi: Ujenzi kikavu kabisa na kazi ya mvua sifuri; huondoa kabisa utegemezi wa simiti iliyotupwa.

1. Hakuna kumwaga, hakuna kutibu, na tayari kwa matumizi ya haraka.

Deki zenye wasifu funge au mtindo wa truss zinahitaji kuunganishwa kwa upau wa tovuti, kumwaga zege, na muda wa siku 28 wa kuponya ili kufikia nguvu kamili. Kinyume chake, paneli hizi zilizoimarishwa zenye mashimo zilizotengenezwa kiwandani zinahitaji tu kuwekewa tovuti, kufunga kingo na urekebishaji wa skrubu za kujichimba. Wafanyakazi wanaweza kutembea kwenye sitaha na kufunga sakafu ya uso siku hiyo hiyo ya ufungaji imekamilika. Muda wa ujenzi wa ghorofa moja hupunguzwa kwa 40% -60%, na kazi inaweza kuendelea kwa kawaida wakati wa misimu ya mvua au joto la baridi la baridi wakati saruji ya kutupwa haiwezekani. Sakafu ya m² 1,000 kwa kawaida huchukua siku 3 kukamilika, ilhali mbinu za kitamaduni za kutupwa zinahitaji angalau siku 7-15.

2. Hakuna fomula au viunzi vya muda vinavyohitajika.

Kwa unene sawa wa paneli, uwezo wa span ambao hautumiki unazidi ule wa sitaha za wasifu funge wa geji nyembamba. Paneli hizi za sakafu za chuma zilizotengenezwa tayari, ambazo hazijamiminwa huondoa hitaji la kiunzi cha eneo kamili na vifaa vya kuchorea vya muda na kazi. Wanaruhusu uwekaji wa mezzanines au sakafu ya ziada katika majengo yaliyopo bila kuweka kiunzi cha msingi wa ardhini, na kutoa faida kubwa kwa ukarabati wa majengo.

3. Sifuri wa taka za ujenzi kwenye tovuti, maji machafu, au vumbi.

Mkusanyiko kikavu kabisa huondoa taka za zege, mabaki ya tope, na mkusanyiko wa uchafu. Mfumo huu ni bora kwa kuongeza sakafu kwa majengo ya kiwanda yaliyokamilishwa au ukarabati wa lofts na finishes ya juu, kwani haina kuharibu au kuharibu sakafu zilizopo.

II. Mzigo Uliokufa wa Kimuundo na Vivutio vya Boriti/Safu wima

1. Kupungua kwa kasi kwa mzigo wa wafu wa sakafu.

Vibamba vya wasifu uliofungwa vilivyofungwa kwa kawaida huwa na uzito wa ≥3.2–3.8 kN/m² (siha ya chuma + 110–130 mm zege), ilhali paneli hizi za msingi wa mashimo ya chuma zote zina uzito wa kN 1.4–2.2/m² pekee. Hii inapunguza mzigo wa sakafu kwa zaidi ya 40%, ikiruhusu sehemu ndogo za mihimili ya msingi na ya upili ya H na mihimili ya C. Kwa hiyo, matumizi ya chuma kwa nguzo na misingi yamepungua kwa 8% -15%, na kusababisha kupungua kwa kiasi kikubwa kwa gharama ya jumla ya muundo wa chuma. 2. Uwezo wa juu wa muda mrefu hupunguza haja ya mihimili ya sekondari. Mfululizo wa YX50/70 slaba zisizo za kutupwa (kavu-mkusanyiko) huauni misururu rahisi ya 3.2–4.0m bila kukatwa. Chini ya hali zinazofanana za upakiaji, uwezo wao wa kupitisha hupita ule wa slaba za sehemu zenye wasifu funge wa geji ya 0.8–1.2mm kwa 15%–25%. Kwa vifaa vya viwanda vya gridi kubwa, hii inaruhusu kuondoa mihimili ya sekondari ya kati, kuboresha mpangilio wa muundo wa chuma na kupunguza gharama.

III. Vivutio vya Usanifu wa Wasifu na Ujumuishaji wa MEP

1. Upande wa chini wa gorofa kabisa huondoa hitaji la tabaka za kusawazisha dari. Tofauti na vibao vilivyofungwa-ambavyo vina mbavu zilizo wazi zinazohitaji njia za ziada za kusawazisha manyoya kwa dari—bamba hizi hutoa sehemu ya chini ya chini kabisa. Mifereji ya hewa, trei za kebo, na mabomba ya kuzima moto yanaweza kubandikwa moja kwa moja bila kuchimba au kuharibu mipako ya mabati ya kuzuia kutu, na hivyo kuokoa 30% kwenye nyenzo za usaidizi za dari.

2. Njia za ndani zilizounganishwa huondoa hitaji la kuweka kwenye tovuti wakati wa kuunganisha. Sehemu isiyo na mashimo, iliyofungwa (inapatikana katika urefu wa mbavu 40/50/70mm) huruhusu uelekezaji uliofichwa wa njia za nishati na data. Hii inaepuka hatari za kimuundo zinazohusiana na kukata sehemu kwenye slab na kuharibu baa kuu za kuimarisha. Viungo vilivyounganishwa vilivyofungwa kikamilifu huzuia uvujaji wa zege na upenyezaji wa maji, na hivyo kuondoa hitaji la vifuniko vya mwisho ili kukomesha upotezaji wa grout.

3. Uchoraji wa hiari wa kuzuia kuteleza uliovingirwa na kiwanda kwenye sehemu ya juu huruhusu bamba kutumika mara moja kama jukwaa salama la kufanya kazi wakati wa ujenzi, kuondoa hitaji la mbao za kiunzi za muda na kuokoa gharama za nyenzo za ziada.

IV. Vivutio Tofauti katika Gharama za Mzunguko wa Maisha

1. Kupunguzwa kwa kiasi kikubwa kwa gharama za kazi kwenye tovuti. Mfumo huondosha hitaji la wafanyikazi wa rebar, wafanyakazi wa saruji, timu za vibration, na timu za kuponya; wasakinishaji pekee ndio wanaohitajika, kupunguza gharama za wafanyikazi kwa zaidi ya 50%. Pia huondoa gharama zinazohusiana na ununuzi wa saruji-mchanganyiko tayari, kusukuma maji, na kuponya unyevu.

2. Vipengele vya chuma vinavyoweza kutumika kikamilifu huwezesha marekebisho ya baadaye na kuvunjwa. Utendakazi wa kituo ukibadilika au mezzanine itaondolewa, chuma kinaweza kubomolewa na kurejeshwa kwa 100%, na kutoa thamani ya juu ya mabaki. Kinyume chake, slabs zilizofungwa mahali pa kutupwa huunganishwa na saruji, kumaanisha uharibifu husababisha vifusi vya taka bila thamani ya kuchakata tena. 3. Kipindi kifupi cha mauzo ya mtaji: Mabadiliko ya haraka kutoka kukamilika kwa sakafu hadi MEP (kitambo, umeme, na mabomba) na hatua za kusawazisha huharakisha ukamilishaji wa jumla wa mradi, hufupisha mzunguko wa kurejesha mtaji wa msanidi programu, na kupunguza gharama za kifedha zilizobainishwa.

V. Muhimu: Ustahimilivu wa kutu, ukinzani wa moto, na uwezo wa kukabiliana na mazingira

1. Mabati ya kina ya dip-dip (S355GD+Z120/Z275): Hakuna kifunga halisi kinachohitajika; sehemu nzima ya msalaba wa chuma inalindwa na safu ya zinki. Kwa maeneo ya pwani ya unyevu wa juu au vifaa vya usindikaji wa kemikali, karatasi zilizofunikwa za AZ150 (Alu-Zinc) huchaguliwa, kutoa maisha ya huduma zaidi ya yale ya sakafu ya kutupwa, ambayo-ikiwa imefungwa kwa saruji-inakabiliwa na kutu ya makali.

2. Upinzani wa moto unaonyumbulika, unaoweza kudhibitiwa: Ingawa uwekaji wa "wasifu uliofungwa" unategemea uzio wa zege kwa ukinzani wa moto, paneli hizi zisizomiminwa huruhusu pamba ya mwamba au insulation inayostahimili moto kujazwa kwenye mashimo kama inavyohitajika. Hii inafanikisha kwa urahisi ukadiriaji wa upinzani wa moto wa masaa 1.0-1.5, kuhakikisha kufuata kupitia muundo mwepesi bila hitaji la kuongeza uzito wa muundo kupitia slabs za zege nene.

VI. Utofautishaji wa hali mahususi

1. Kuweka upya majengo yaliyopo yenye vikwazo vya kupakia: Chaguo bora kwa kuongeza viwango vya mezzanine kwenye viwanda vya zamani au nafasi za kibiashara ambapo misingi, mialo na nguzo asili hazina uwezo wa kubeba vibao vya saruji vilivyowekwa mahali. Asili nyepesi, isiyomiminwa ya paneli hizi inaafiki kikamilifu vikomo vya upakiaji—suluhisho ambalo vibadala vya kutupwa haviwezi kulingana.

2. Majukwaa ya muda na miundo inayoweza kuondolewa: Inafaa kwa majukwaa ya kuhifadhi au sakafu za kazi za muda zinazokusudiwa matumizi ya hatua kwa hatua na hatimaye kuondolewa. Paneli hizi huruhusu kutenganishwa mara kwa mara na kutumika tena, ilhali uwekaji wa sakafu ya kutupwa hauwezi kubadilishwa.

Muhtasari

Uwekaji wa sakafu wa wasifu uliofungwa unafaulu katika utumizi mzito, wa kudumu wa sakafu za viwandani. Kinyume chake, paneli za sitaha za sakafu ya chuma ambazo hazijamiminwa zina utaalam katika ujenzi uzani mwepesi, usakinishaji wa haraka na miradi inayohusisha urejeshaji wa majengo, mezzanine za muda, vifaa vya kusawazisha vya juu vya juu, na ukarabati unaodhibitiwa na mzigo; njia yao ya ujenzi mkavu kabisa ndio faida yao kuu, isiyoweza kutengezwa tena.

Mchakato Sanifu wa Uzalishaji wa Mwisho hadi Mwisho

Paneli za sitaha za sakafu ya chuma zilizotengenezwa tayari (zisizohitaji kumwagiwa zege; ujenzi wa chuma kilichounganishwa kikamilifu) hupitia hatua nane za uchakataji wa kawaida: utayarishaji wa nyenzo za msingi → kufunua na kusawazisha → ukandaji wa uso/uimarishaji wa uso → uundaji wa roll unaoendelea → uundaji wa kigumu zaidi → mkusanyiko wa ndani wa kulehemu → kukata kwa usahihi kwa urefu na → kukagua bidhaa iliyokamilishwa.

I. Mchakato wa 1: Ukaguzi na Utunzaji wa Malighafi zinazoingia

1. Kukubalika kwa Nyenzo Mbichi: Kwa koili za mabati za kuzamisha moto (Q355GD; unene 1.8–4.0mm; uzito wa kupaka Z120/Z275g/m²), thibitisha vipimo vya nyenzo, uzito wa kupaka zinki, na kushikana kwa kupaka; kuainisha na kuhifadhi vipande nyembamba vya chuma (daraja la nyenzo sawa) vilivyokusudiwa kwa vigumu.

2. Kufungua na Kusafisha: Fungua ukanda wa chuma; tumia brashi na rollers za kuondoa vumbi ili kusafisha uso wa takataka ya zinki, mafuta na kingo zilizopinda; kukataa karatasi na voids mipako au scratches.

3. Usawazishaji wa Awali: Tumia kitengo cha kusawazisha safu-nyingi ili kuondoa mkazo wa ndani wa koili, kuhakikisha uso tambarare ndani ya 2mm/2m ili kuzuia kushikana au kutenganisha wasifu vibaya wakati wa uundaji wa safu zinazofuata.

II. Mchakato wa 2: Matayarisho ya Utendaji ya usoni

1. Kubana kwa Uso/Kubonyea kwa Ubavu: Pitia kituo cha kunasa kama inavyohitajika ili kuviringisha mifumo ya kuzuia kuteleza kwenye uso; kwa miundo ya wajibu mzito, bonyeza kwa karibu mbavu zilizo na nafasi, mbavu zilizopinda na mbonyeo ili kuimarisha nguvu ya ndani ya mgandamizo na kupunguza mkengeuko unaofuata.

2. Ufungaji wa Kingo kwa Viungo vilivyounganishwa: Weka awali kingo zinazounganishwa (viunganishi vya kiume na kike) kabla ya kuunda; hii inaondoa hitaji la kuziba zaidi wakati wa kusanyiko la paneli, kuhakikisha utendaji uliojumuishwa wa kuziba.

III. Mchakato wa 3: Uundaji Mviringo Unaoendelea Kiotomatiki (Uundaji-Baridi)

1. Ukanda wa chuma wa mabati huingia kwenye mstari wa hatua nyingi unaoendelea wa kutengeneza roll, unaendelea kupiga hatua kwa hatua kulingana na vigezo vya wasifu: sehemu ya msingi ya gorofa → kuta za upande wa wima → jopo la juu la kubeba mzigo → cavity iliyofungwa ya mashimo (urefu wa mbavu 40/50/70mm). Paneli imeundwa kama kizio kimoja muhimu kisicho na mishororo ya kando, inayoangazia msingi tambarare kabisa (tofauti na sehemu ya chini isiyo na usawa ya kupamba kwa wasifu uliofungwa).

2. Marekebisho ya upatanishaji mtandaoni kwa wakati halisi: Mfumo wa kupiga picha hudhibiti mlisho wa ukanda wa chuma; Uvumilivu wa sura ya sehemu ya msalaba wa cavity ni ± 0.5mm, na pengo la pamoja linaloingiliana ni sare.

3. Bidhaa iliyotengenezwa kwa nusu ya kumaliza: shell iliyofungwa yenye umbo la U; upana wa chanjo unaofaa kwa kila kitengo ni 200/250/300mm.

IV. Mchakato wa 4: Utayarishaji wa Mbavu za Kuimarisha Ndani

1. Ukanda mwembamba wa mabati (nyenzo sawa) haukunjwa na kusawazishwa, kisha kukatwa kwa urefu usiobadilika kupitia ukataji wa CNC;

2. Mashine za kukunja za CNC za bachi-mchakato wa mbavu za U-umbo au gorofa za kuimarisha, na nafasi na vipimo vinavyoamuliwa na michoro ya kubuni (vipindi vya kawaida vya 250/300mm);

3. Kingo za mbavu zimeondolewa, maeneo yenye mabati yaliyoharibiwa yanaguswa na rangi ya zinki, na mbavu hupangwa na kupangwa kwa matumizi.

V. Mchakato wa 5: Kusanyiko kupitia Kuchomelea Mahali pa Mbavu za Kuimarisha Ndani

1. Paneli za mashimo zilizoundwa hupelekwa kwenye kituo cha jig cha kulehemu moja kwa moja; jig inalinda mwili wa jopo ili kuhakikisha upana wa ufunguzi wa cavity;

2. Mkono wa roboti huweka na kuingiza mbavu za kuimarisha zilizowekwa tayari kwenye cavity; kulehemu kwa doa ya upinzani mara kwa mara hufanywa (nafasi ya kawaida ya weld ya 300-400mm), kuunganisha mbavu kwenye nyuso za ndani za sahani za juu na za chini ili kuunda muundo wa truss wenye kubeba mzigo, kuchukua nafasi ya ukanda wa kukandamiza wa saruji ya kutupwa;

3. Ukaguzi wa doa wa welds unafanywa kwa cavity ili kuhakikisha hakuna welds baridi, welds missed, au kuchoma-kwa njia ya safu ya mabati; maeneo ya weld hupokea mipako ya kugusa-up ya ndani ya kuzuia kutu.

VI. Mchakato wa 6: Usahihi wa Katika mstari Kata-hadi-Urefu

1. Msumeno wa kuruka unaodhibitiwa na Servo hufanya kukata kwa nguvu wakati karatasi inasonga, kukata hadi urefu mahususi wa mradi (urefu wa kawaida wa moja: 2-9m);

2. Kupungua kwa kingo zilizokatwa na kugusa uharibifu wowote wa athari kwa mipako ya mabati kwenye nyuso za mwisho;

3. Kukunja na kukata CNC kwa vifaa maalum vya trim (vipande vya ukingo wa umbo la L, vifuniko vya kona vya ndani/nje) kwa kutumia nyenzo sawa.

VII. Mchakato wa 7: Ukaguzi Kamili wa Ubora wa Kiwanda wa Bidhaa Zilizokamilika

1. Ukaguzi wa Visual

Nyuso za paneli zisizo na mikwaruzo, madoa tupu (zinki iliyokosekana), au kupiga; viungo vilivyounganishwa vyema na vyema vyema;

2. Uthibitishaji wa Dimensional

Sampuli kamili ya upana wa paneli, urefu wa mbavu, urefu na vipimo vya viungo; uvumilivu unaoendana na viwango vya ndani vya ushirika;

3. Upimaji wa Mitambo (Sampuli)

Sampuli nasibu kutoka kwa kundi lile lile kwa ugeuzi wa kubadilika-badilika na upimaji wa mwisho wa mzigo; rekodi za mtihani zimehifadhiwa;

4. Uthibitishaji wa Kiambatisho: Ukaguzi wa hesabu wa vipande vya makali, pete za kuimarisha, na vifaa vya usakinishaji.

VIII. Mchakato wa 8: Ufungaji Ulioainishwa, Ghala, na Usafirishaji

1. Paneli za vipimo sawa vilivyopangwa katika mwelekeo sawa; walinzi wa kona za mpira zilizowekwa kati ya paneli ili kulinda viungo vilivyounganishwa na nyuso za mabati;

2. Imeunganishwa na kamba ya chuma + lebo ya kitambulisho (mfano, unene, urefu wa mbavu, wingi, tarehe ya uzalishaji);

3. Imefungwa kwenye filamu ya kunyoosha ya mvua; hifadhi iliyotengwa kwa bidhaa za ndani (mipako ya Z120) na pwani (mipako ya Z275).

Vigezo vya Utendaji wa Msingi

Profaili za kawaida: YX40, YX50, YX70 (urefu wa mbavu wa 40/50/70mm); imetathminiwa katika viashirio vinane vya msingi: vipimo vya nyenzo msingi, vipimo vya kijiometri, uzani wa kibinafsi, uwezo wa kubeba mzigo wa mitambo, vikomo vya mkengeuko, upinzani wa kutu, insulation ya moto/sauti na vifuasi vya usakinishaji.

I. Sifa za Msingi wa Malighafi

1. Daraja la Chuma: Msingi Q355GD (S355GD); mbadala Q235GD. Nguvu ya Mazao: Q235 ≥ 235 MPa; Q355 ≥ 355 MPa.

2. Unene wa Karatasi ya Msingi: 1.8 mm, 2.0 mm, 2.5 mm, 3.0 mm, 3.5 mm, 4.0 mm (tumia ≥ 3.0 mm kwa programu za mzigo mzito).

3. Kiwango cha Mabati cha Moto-Dip (Pande mbili)

1). Ndani ya Kawaida: Z120 (120 g/m²); unene wa mipako ≥ 42 μm; upinzani wa dawa ya chumvi ≥ 1000 h (hakuna kutu nyekundu).

2). Mazingira Yenye unyevunyevu / Pwani / Kemikali: Z275 (275 g/m²); unene wa mipako ≥ 85 μm; upinzani wa dawa ya chumvi ≥ 2000 h (hakuna kutu nyekundu); AZ150 (Alu-Zinki) inapatikana kwa mazingira yenye kutu sana.

4. Mbavu za Kukaidi za Ndani: Imetengenezwa kwa ukanda ule ule wa mabati; urefu wa mbavu unafanana na urefu wa cavity ya wasifu; kulindwa kupitia kulehemu doa.

II. Vipimo vya kijiometri

III. Vigezo vya Uzito wafu

· YX40 (laha la msingi la mm 2.0): 14–16 kg/m² (1.4–1.6 kN/m²)

· YX50 (laha la msingi la mm 2.5): 17–19 kg/m² (1.7–1.9 kN/m²)

· YX70 (laha la msingi la mm 3.0): 20–22 kg/m² (2.0–2.2 kN/m²)

Ikilinganishwa na uwekaji wa sehemu zenye maelezo mafupi ya kutupwa (karatasi ya chuma + zege)—ambayo ina uzito uliokufa wa 3.3–3.8 kN/m²—mfumo huu unatoa punguzo la uzito kwa zaidi ya 40%. IV. Span + Mzigo Uliosambazwa Sawa

Hali ya kikomo cha utumishi: Udhibiti wa ukengeushaji wa L/250 (GB50017)

1. YX40 (2.0mm, Q355) upeo wa muda usio na ufukweni: 2.6–3.0m; kiwango cha upakiaji wa moja kwa moja: 2.5kN/m² (ofisi); uwezo wa mwisho wa kupakia: ≥5.0kN/m²

2. YX50 (2.5mm, Q355) upeo wa muda usio na ufukweni: 3.2–3.6m; kiwango cha upakiaji wa moja kwa moja: 3.0kN/m² (rejareja/hifadhi); uwezo wa mwisho wa kupakia: ≥6.5kN/m²

3. YX70 (3.0mm, Q355) upeo wa muda usio na ufukweni: 3.8–4.2m; kiwango cha upakiaji wa moja kwa moja: 3.5–4.0kN/m² (kiwanda chepesi cha viwanda); uwezo wa mwisho wa kupakia: ≥8.0kN/m²

Kwa ufungaji unaoendelea (msaada wa span mbalimbali), muda unaweza kuongezeka kwa 15% -20%, kufikia hadi 4.5-5.0m.

V. Viwango vya Udhibiti wa Mkengeuko

Kikomo cha ukengeushaji wa huduma: L/250 (ambapo L ni muda uliokokotolewa)

Ufikiaji wa muda wa ujenzi (mzigo uliokolezwa 1.0kN): kupotoka kwa papo hapo ≤L/200; hakuna deformation ya kudumu baada ya kuondolewa kwa mzigo

Ukaguzi wa doa za kiwanda: kupima mzigo kwenye sampuli kutoka kwa kundi moja; mchepuko uliopimwa lazima usizidi kikomo cha muundo kwa zaidi ya 5%.

VI. Vigezo vya Upinzani wa Moto

1. Paneli tupu (mashimo matupu): ukadiriaji wa upinzani dhidi ya moto 0.25h (Hatari B1 inayozuia moto)

2. Cavity iliyojaa pamba ya mwamba / pamba inayostahimili moto: ukadiriaji wa 1.0h, 1.5h, na 2.0h unapatikana; hukutana na viwango vya mitambo ya viwanda na sehemu za moto

3. Aina ya msingi ya saruji-povu: ukadiriaji wa upinzani wa moto unazidi 2.0h.

VII. Vigezo vya insulation ya sauti na insulation ya mafuta

1. Paneli ya mashimo (isiyojazwa): Insulation ya sauti ya hewa ≥ 32 dB;

2. Jopo lililojaa pamba ya mwamba: Insulation ya sauti ≥ 42 dB; conductivity ya mafuta ≤ 0.04 W/(m·K); inakidhi mahitaji ya insulation sauti kwa lofts na majengo ya ofisi.

VIII. Vigezo vya Mkutano na Ufungaji

1. Kufunga: Vipu vya kujichimba vilivyo na nafasi ya mm 300; nafasi imepunguzwa hadi 200 mm kwa msaada;

2. Viungo: Kufaa kwa kuingiliana kwa ulimi-na-groove (hakuna sealant inahitajika); jopo la chini inaruhusu kusimamishwa moja kwa moja kwa huduma na trays za cable (uwezo wa mzigo wa kusimamishwa kwa hatua moja ≥ 0.8 kN);

3. Urejelezaji: Vipengele vya chuma kikamilifu vinaweza kuondolewa; kiwango cha kurejesha chuma kinazidi 95%.

IX. Mwongozo wa Uteuzi wa Haraka wa Paneli za sitaha za Sakafu ya Chuma Zilizotengenezwa Awali

Vyumba / Ofisi: YX40/YX50; mzigo wa moja kwa moja 2.5 kN/m²; urefu ≤ 3.2 m

Ghala / Viwanda Vidogo: YX50/YX70; mzigo wa moja kwa moja 3.0-3.5 kN/m²; urefu ≤ 4.0 m

Kurekebisha Majengo Yaliyopo (uwezo mdogo wa upakiaji wa muundo): Tanguliza wasifu wa YX40 uzani mwepesi

Maswali Yanayoulizwa Mara kwa Mara

Swali la 1: Je, Paneli Zilizotungwa za Sakafu ya Chuma Isiyomiminwa zitashuka au kubadilika kwa matumizi ya muda mrefu?

A: Hakuna deformation ya kudumu hutokea wakati jopo linachaguliwa kulingana na vipimo. Tunafanya majaribio ya upakiaji wa ukengeushaji wa katikati kabla ya usafirishaji, tukidhibiti kwa uthabiti kikomo cha kupotoka kwa L/250 kwa mujibu wa GB50017; usakinishaji kwenye tovuti unahitaji skrubu za kujigonga kwa vipindi maalum, na viungio vya ziada kwenye vihimili. Ikiwa muda usiotumika umezidishwa au mizigo iliyojilimbikizia inatumiwa kwa siri, upungufu wa elastic unaweza kutokea, lakini paneli itapona kiotomatiki baada ya mzigo kuondolewa, bila deformation isiyoweza kutenduliwa.

Swali la 2: Je, paneli hizi zinaweza kutumika kwa kuongeza kiwango cha mezzanine katika makazi ya zamani ambapo slabs asili, mihimili na nguzo haziwezi kuimarishwa?

J: Vibamba vya sakafu vilivyowekwa ndani huongeza mzigo uliokufa wa zaidi ya kilo 300/m², ambayo huenda inazidi uwezo wa awali wa muundo. Kinyume na hapo, bamba lisilo la kutupwa la Q355 lina shehena iliyokufa ya kilo 19/m² pekee—1/18 tu ya mzigo wa kutupwa—kuondoa hitaji la kuimarisha mihimili iliyopo, nguzo au misingi na kuruhusu kuidhinishwa moja kwa moja na mamlaka ya makazi na ujenzi.

Swali la 3: Je, maji yatajikusanya au kutu yatatokea ndani ya mashimo ya slab kwa muda?

A: Si kama imewekwa kulingana na vipimo. Bamba hilo lina tundu iliyounganishwa, iliyozibwa isiyo na mapengo wima, bila kuacha njia za kupitisha maji. Kwa matumizi ya nje, membrane ya juu ya kuzuia maji ya maji inahitajika, na pengo la mifereji ya maji 20mm limesalia kwenye ncha za slab. Miradi ya pwani hutumia substrates zilizopakwa AZ150 Al-Zn; mipako ya zinki-alumini hutoa mali ya kujiponya, hivyo kando ya kukata hauhitaji uchoraji wa kugusa mara kwa mara.

Q4: Kuna tofauti gani katika uwezo wa span kati ya usakinishaji wa mfululizo wa span nyingi na usakinishaji wa span moja?

J: Usaidizi unaoendelea wa vipindi vingi huongeza kwa kiasi kikubwa uthabiti wa jumla wa muundo, na kuruhusu muda kuongezeka kwa 15% -20% kwa unene sawa wa slab. Kwa mfano, muda wa juu zaidi wa slab ya span moja ya YX70-3.0mm ni 4.2m, ambapo usakinishaji unaoendelea wa span tatu unaweza kufikia 4.9m. Hii inapunguza moja kwa moja idadi ya mihimili ya sekondari ya kati na inapunguza zaidi gharama ya muundo mkuu wa chuma; ufungaji unaoendelea ni chaguo linalopendekezwa kwa majengo ya kiwanda na gridi za safu kubwa.

Q5: Je, tiles au mipako ya sakafu inaweza kutumika juu ya slabs zisizo za kutupwa baadaye?

J: Ndiyo, lakini safu ya mpito ya kusawazisha inahitajika. Maombi ya moja kwa moja yanakabiliwa na matangazo ya mashimo na kupasuka; kwa hivyo, inashauriwa kuweka ubao wa nyuzi-saruji 12mm kwenye uso wa slab kama msingi wa kusawazisha kabla ya kuweka vigae au sakafu ya epoxy. Walakini, slabs zilizo na muundo wa kuzuia kuteleza zinaweza kupakwa moja kwa moja na rangi ya sakafu isiyoweza kuvaa bila kusawazisha zaidi.
