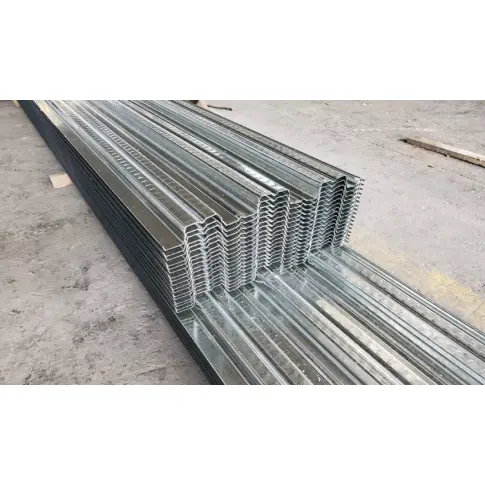

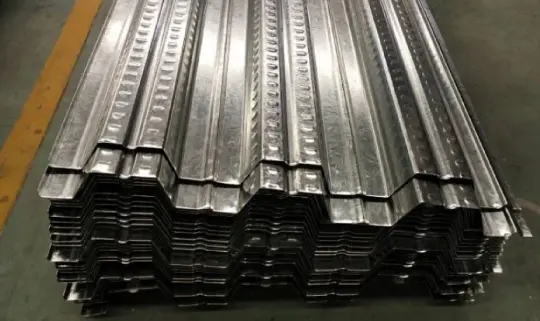

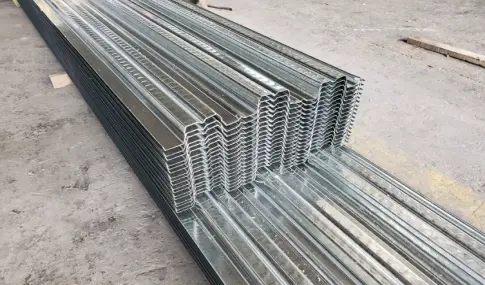

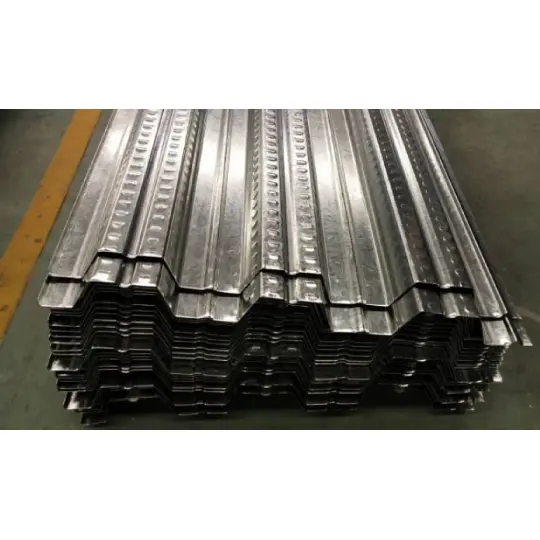

Fungua Paneli za Kutandaza Chuma kwa Sakafu

HAISHENG hutengeneza Paneli hizi za Open Steel Decking kwa ajili ya Sakafu kwa kutumia laini 12 zilizojiendesha otomatiki kabisa za kuunda safu baridi. Imetengenezwa kutoka kwa ukanda wa chuma wa mabati ya moto, paneli hutumikia kazi mbili za fomu ya kudumu na kuimarisha kwa nguvu kwa slabs za sakafu. Tunatoa ugavi jumuishi wa kategoria sita za vifaa vya ujenzi, kutatua kwa ufanisi sehemu nne za maumivu ya kawaida: ununuzi uliogawanyika, utofauti wa vipimo, uvujaji wa zege kwenye tovuti, na uchomaji kasoro wa stud. Tunakaribisha maoni na maagizo yako.

Uzingatiaji wa Bidhaa na Ufuatiliaji

1. Viwango vya Kitaifa vya Uzalishaji wa Paneli:

GB/T12755 (Uvumilivu wa utengenezaji wa karatasi za chuma zilizo na wasifu); GB/T13912 (Upimaji wa mipako ya zinki ya metali)

2. Viwango vya Kitaifa vya Kukubalika kwa Ujenzi Kwenye Tovuti:

GB50018 (Kanuni ya kubuni ya miundo ya chuma); GB50205 (Msimbo wa kukubalika kwa ubora wa ujenzi wa miundo ya chuma)

3. Viwango vya Kitaifa vya Nyenzo ya Msingi ya Mabati:

GB/T2518 (Zinki ya kuzamisha moto mara kwa mara na karatasi ya chuma iliyofunikwa ya aloi ya zinki)

Vigezo vya Uteuzi

Uteuzi 1 wa Daraja la Nyenzo Msingi (Kulingana na Mahitaji)

Uteuzi wa Unene wa Paneli: Matumizi ya kawaida ya kiraia (0.8-1.0 mm); Uzito wa jumla (1.2 mm); Uzito mkubwa sana (1.5 mm). Unene ulio zaidi ya mm 1.5 haujawekwa na unahitaji kuagiza maalum (muda wa siku 12 wa kuongoza).

Usanidi 2 wa Mipako ya Mabati (Imetengwa kwa ajili ya Ulinzi wa Kutu)

1. Maeneo ya Nchi Kavu: Mabati ya pande mbili (80–120 g/m²); Maisha ya huduma ya kubuni ya miaka 20.

2. Maeneo ya Pwani/Nyunyizia-Chumvi: Mabati ya lazima ya sehemu mbili za sehemu ya moto (275 g/m²); huzuia kutu nyeupe kwenye uso wa paneli kwa miaka 3.

3. Maeneo ya Kikemikali ya Asidi/Alkali: Mabati ya kazi nzito (450–600 g/m²); inahitaji ulinzi wa pili na makoti ya juu yanayostahimili moto na ya kuzuia kutu.

Mahitaji 3 ya Unene wa Kufunika Saruji

Sare 100 mm kumwaga ni marufuku madhubuti; unene lazima kuamuliwa na wasifu wa paneli: YX51 mfululizo topping ≥101 mm; Mfululizo wa YX76/75 ≥126 mm. Unene wa kutosha husababisha moja kwa moja kupasuka kwa slab na kupotoka kwa kiasi kikubwa.

4 Matukio ya Utumaji Wasifu Nne za Paneli Kuu

Uwasilishaji Uliounganishwa wa Njia Moja

Tofauti na wasambazaji wanaotoa Paneli za Kutandaza Chuma za Open kwa Sakafu pekee, HAISHENG hutoa kifurushi kamili—paneli pamoja na vifaa vyote—kutoka kiwanda kimoja. Hii inahakikisha ulinganishaji wa mwelekeo wa makosa sifuri na kuondoa masuala kama vile uvujaji halisi unaosababishwa na kutopatana kati ya vifuasi vinavyotokana na soko na wasifu wa paneli.

1 Maelezo kuu ya Decking

- Urefu wa kawaida wa hisa: 6/9/12m; urefu maalum unaozidi 15m unahitaji usafiri wa sehemu.

- Mahitaji ya lazima ya paja: Ncha za sitaha lazima zienee ≥50mm kwenye flange ya juu ya boriti ya chuma; Ufupisho usioidhinishwa kwenye tovuti wa urefu wa paja ni marufuku na chini ya ukaguzi wa lazima.

- Uainishaji wa wasifu: Ubavu wa kati (51mm) kwa matumizi ya kiraia; ubavu wa juu (75/76mm) kwa matumizi makubwa ya viwandani; usichanganye aina.

2 Mfumo wa Kutia nanga wa Shear Stud

- Nyenzo ya Stud: ML15 chuma maalum cha muundo (huzuia kuvunjika kwa uchovu kawaida katika karatasi za chuma za kaboni).

- Vipimo vinavyolingana: jozi za YX51 na studs φ16×80; jozi za YX76 na φ19×90 studs; mchanganyiko wa mfano wa msalaba ni marufuku madhubuti.

- Vifaa vya ujenzi: Vifurushi kamili vya kukodisha ni pamoja na feri za kauri na mashine za kulehemu za inverter; nafasi ya lazima ya stud ≤600mm.

Ufungaji wa Makali 3 & Uzuiaji wa Uvujaji wa Grout

- Mwisho wa kufungwa: Mifano maalum kwa wasifu 51/76; iliyofanywa kwa chuma cha mabati kinachofanana na decking; utengenezaji wa kwenye tovuti kwa kutumia karatasi ya chuma ni marufuku (kutokana na hatari ya kutu/kujitenga).

- Kumulika kwa umbo la L: Kwa ajili ya kuziba slabs za cantilevered, fursa za lifti, na shafts ya uingizaji hewa.

- kuziba pengo: Butyl sealant; yanafaa kwa mapungufu 0-5mm kati ya paneli; sugu kwa alkali halisi.

4 Decking Fixation & Reinforcement Accessories

- Fixation msingi: Full-kupenya doa kulehemu katika ncha; kulehemu kwa njia ya staha kwa studs; seams za upande zinazoingiliana pamoja na kulehemu kwa vipindi kwa vipindi vya 500mm.

- Uimarishaji wa ndani: φ4.8 screws za kujipiga mabati; kutumika tu kwa ajili ya kuimarisha fursa, pembe, au pointi za kupotoka; sio kwa urekebishaji wa msingi wa muundo.

5 Mpango Sanifu wa Uimarishaji wa Saruji ya Cast-in-Place

- Uimarishaji mkuu wa kuzuia ufa wa safu ya juu: Φ10–Φ12 @ 200–250mm; mpangilio unaoendelea kando ya muda ili kuzuia nyufa za kusinyaa kwa uso.

- Uimarishaji wa usambazaji wa transverse: Φ8 @ 250mm; kupangwa perpendicular kwa uimarishaji kuu kutawanya mizigo iliyokolea. Uimarishaji Maalum: Uimarishaji wa radial umeongezwa kwenye fursa; φ6 matundu ya chuma yaliyowekwa kwenye sakafu ya mizigo mizito ili kupunguza utatuzi wa slab wa siku zijazo.

6. Viainisho vya Ushikaji wa Muda Uliowekwa wakfu kwa Uwekaji wa Ubavu Wazi

- Kizingiti cha Kuchochea Kufyatua: Upigaji risasi ni wa lazima kwa nafasi zilizo wazi> 2.5m; hakuna ubaguzi unaoruhusiwa.

- Aina ya Shoring: Portal-frame chuma shoring (kwa ajili ya ufungaji wa haraka); kiunzi cha bomba la chuma-bay (kwa spans kubwa zaidi).

- Vigezo vya Uondoaji: Uondoaji unaruhusiwa tu baada ya vielelezo vya majaribio ya zege iliyotibiwa shambani kufikia 75% ya nguvu ya muundo na mkengeuko uliopimwa ni ≤L/250.

Uchambuzi wa Ulinganishi wa Kategoria Mtambuka

I. Faida Tofauti za Msingi

1. Gharama za Chini za Ununuzi wa Malighafi: Kwa unene sawa wa slaba na urefu wa mbavu, Paneli za Utandazaji wa Chuma Wazi kwa Sakafu zinahitaji nyenzo pungufu kwa 12%–18% (upana uliofunuliwa) na hutoa huduma kubwa zaidi kwa tani, kupunguza bajeti kuu ya nyenzo kwa sakafu ya eneo kubwa kwa 7%–11%.

2. Ufunguzi wa Tovuti Usio na Gharama: Fungua njia za mbavu huondoa hitaji la zana maalum za kukata mashimo; fursa za matumizi na vifaa zinaweza kukatwa kupitia kukata gesi. Zinabadilika vizuri kwa mipango ya sakafu isiyo ya kawaida au iliyopindika, na viwango vya utumiaji wa njia mbali mbali vinafikia hadi 92%.

3. Kiwango cha Kupita kwa Kuchomelea kwa Stud: Mbavu zisizozuiliwa huruhusu uwekaji wa bunduki wa kulehemu wima, kufikia kiwango cha kufaulu kwa 99% (ikilinganishwa na kiwango cha > 15% cha kufanya kazi upya kwa paja baridi/kutokukamilika kwa muunganisho wa kutandaza mbavu zilizofungwa).

4. Uthabiti wa Kuingiliana kwa Saruji Imara: Mbavu zilizo wazi za trapezoidal huunda athari ya mortise-na-tenon, kuongeza nguvu ya dhamana ya saruji kwa 23% na kuzuia utengano wa chuma-halisi wakati wa matukio ya tetemeko.

5. Mzigo Uliopunguzwa kwenye Muundo Mkuu: 8% ya uzani mwepesi kwa eneo sawa la chanjo inaruhusu boriti ndogo ya chuma na sehemu-msalaba za safu, kupunguza matumizi ya jumla ya chuma miundo kwa 3% -5%.

6. Matengenezo Rahisi ya Baada ya Ufungaji: Mbavu wazi chini huruhusu usakinishaji wa moja kwa moja wa vijiti vya kuning'inia na sehemu za kuning'inia za dari bila kuharibu mipako ya mabati ya paneli.

7. Muda Mfupi wa Uwasilishaji: Muundo rahisi wa kutengeneza roll huwezesha kasi ya uzalishaji ya 8-15 m/min; hisa nyingi huhakikisha usafirishaji wa lori kamili ndani ya siku 3.

II. Upungufu wa Malengo Matatu na Mikakati ya Kupunguza

1. Muda mdogo usiotumika: Muda wa juu zaidi ambao hautumiki ni 2.4m pekee. Kupunguza: Msaada wa muda wa kupanga mapema; HAISHENG hutoa michoro ya mpangilio wa usaidizi wa ziada.

2. Upinzani dhaifu wa moto: Ukadiriaji wa paneli wazi ni 0.25h; ukadiriaji wa slab ya mchanganyiko ni 1.0-1.5h. Kupunguza: Weka mipako yenye unene wa milimita 10 nene isiyozuia moto kwenye uso wa paneli ili kukidhi mahitaji ya Hatari ya II ya usalama wa moto.

3. Urembo duni wa chini: Wasifu ulio na ubavu unahitaji dari iliyosimamishwa ili kufichwa. Kupunguza: Toa njia maalum za kuwekea manyoya za dari zilizoundwa kwa ajili ya wasifu wa ubavu ili kufupisha ratiba ya usakinishaji wa dari.

Mchakato wa Kudhibiti Ubora wa Kiwanda Mwisho-hadi-Mwisho

1. Angalia ulaji wa malighafi mara mbili

- Uthibitishaji wa hati: Angalia vyeti asili vya nyenzo za kinu na ripoti za majaribio ya mipako ya zinki ya mtu mwingine; kukataa coils huru zisizoweza kupatikana.

- Sampuli ya tovuti: Sampuli bila mpangilio 1 kati ya kila 5 ya Koili za Uwekaji wa Chuma Wazi kwa Sakafu ili kupima nguvu ya mavuno na uzito wa mipako ya zinki; kukataa coils na edges wavy au camber (curvature).

- Kupasua mapema: Kata upana wa malighafi kulingana na wasifu maalum wa paneli ili kuzuia upangaji mbaya wa wasifu wakati wa kuunda.

2. Udhibiti wa usahihi wakati wa kutengeneza mstari wa uzalishaji

- Mchakato wa kusawazisha: 13-19 roller ngazi mbalimbali za mwelekeo ili kuondokana na matatizo ya ndani ya coil; usawa wa uso unaodumishwa kwa ≤2mm/m.

- Uundaji wa roll: seti 18-26 za rollers zinazoendelea kwa kuunda baridi kwenye joto la kawaida; Usindikaji wa joto la juu la sifuri hulinda mipako ya zinki, kuzuia delamination ya mipako.

- Kuzingatia kikamilifu uvumilivu wa kitaifa: Urefu wa mbavu ± 1.0mm, lami ya mbavu ± 1.5mm, upana wa paneli ± 2mm; vitu vinavyozidi uvumilivu vinafutwa au kufanyiwa kazi upya.

3. Maelezo ya kukata na baada ya usindikaji

- Kukata shear inayodhibitiwa na PLC: Hitilafu ya urefu ≤2mm kwa paneli hadi 10m; kupunguzwa ni bure ya edges akavingirisha au burrs.

- Kusaga kwa mikono: Lainisha mipako yoyote ya zinki iliyoinuliwa kwenye kingo zilizokatwa ili kuzuia kutu mapema; kata kwa wakati mmoja vifuniko vya mwisho vinavyolingana na vipunguzi vya makali kutoka kwa bechi moja ili kuhakikisha vipimo thabiti vya mipako ya zinki.

4. 6 Ukaguzi wa Lazima wa Kiwanda

Ukaguzi kamili wa vipimo vya kijiometri; ukaguzi wa kuona wa kuonekana kwa uso wa jopo; sampuli kwa uzito wa mipako ya zinki mbili-upande; mtihani wa kujitoa kwa mipako kupitia kupiga mbavu 180 °; ukaguzi wa ukurasa wa vita wa jopo la mtu binafsi; uthibitishaji wa alama za modeli na bechi.

5 Uhifadhi, Ufungaji, na Ulinzi

Kuweka safu kulingana na uainishaji; walinzi wa kona za mabati kwenye ncha ili kuzuia uharibifu wa usafiri; Paneli za mita 6 zimefungwa na bendi 3 za chuma kwa kila kifungu; kuhifadhiwa katika ghala la ndani linalodhibitiwa na halijoto, kavu ili kuzuia mfiduo wa unyevu na "kutu nyeupe" inayohusishwa na uhifadhi wa nje.

Vigezo Vilivyopimwa vya Mitambo na Kudumu

Vigezo 1 vya Uzani wa Kujitegemea na Ugumu wa Sehemu kwa Wasifu Mkuu

2 Kiwango cha Juu kisichotumika

Masharti ya mtihani: saruji ya 120mm iliyopigwa; ujenzi wa mzigo wa moja kwa moja 2.0 kN/m²; mchepuko ≤ L/180

- YX51: 0.8mm = 2.1–2.3m; 1.0mm = 2.4-2.7m; 1.2mm = 2.8–3.0m

- YX76: 1.0mm = 2.8-3.2m; 1.2mm = 3.3–3.6m (kikomo cha juu zaidi cha uwekaji wa wasifu wazi)

3 Kubeba mizigo, Kustahimili Moto, na Kudumu

- Uwezo wa mzigo wa hatua ya huduma: Sakafu ya kawaida 3.5–5.0 kN/m²; uwezo wa kubeba mzigo mzito hadi 8 kN/m² na chuma cha msingi kinene zaidi + saruji

- Viwango vya kupotoka: Ujenzi ≤ L/180; Huduma ≤ L/250

- Kudumu: miaka 25-30 (Z275 mabati katika mazingira ya kawaida ya bara)

- Ukadiriaji wa upinzani wa moto: Mchanganyiko wa chuma-saruji 1.0-1.5h; staha tupu 0.25h

Mwongozo wa Uchaguzi wa Haraka kwa Ununuzi

1. Majengo ya kawaida ya ofisi / mezzanines ya ndani: wasifu wa YX51-305-915 + 0.8/1.0mm chuma cha msingi + φ16 vipande vya shear + vifuniko vya mwisho vya aina ya YX51 + mesh ya juu ya kuimarisha; hakuna ufugaji kamili unaohitajika.

2. Warehousing nzito / warsha za viwanda nzito: maelezo mafupi ya YX76-344-688 + 1.2/1.5mm karatasi ya msingi + φ19 vipande vya shear + Aina ya mwisho ya 76 kufungwa + safu mbili, uimarishaji wa njia mbili + full-span ya muda mfupi.

Maswali Yanayoulizwa Mara kwa Mara

1. Swali: Je, Je! Unaweza Kufungua Paneli za Kuweka Chuma kwa Sakafu kwa sakafu kuchukua nafasi ya uimarishaji wa chini wa sakafu ya sakafu?

J: Wanaweza kuchukua nafasi ya uimarishaji wa mvutano wa chini mradi uimarishaji huo unakidhi viwango vya kitaifa; hata hivyo, uimarishaji wa juu wa kupambana na ufa hauwezi kuachwa na lazima uelezwe tofauti katika michoro za kubuni.

2. Swali: Je, nyenzo za kukata hisa huharibu mipako ya mabati ya kuzuia kutu?

A: Kukatwa kwa shear ya kuruka mtandaoni husababisha hakuna alama za kuungua kwa joto la juu; uso uliokatwa pekee ndio unaofichua chuma mbichi, na rangi iliyo na zinki nyingi inayotolewa pamoja na usafirishaji inaruhusu miguso kwenye tovuti.

3. Swali: Je, ni saa ngapi ya uwasilishaji kwa usambazaji wa kanda mbalimbali?

J: Bidhaa za kawaida husafirishwa kama mizigo kamili ndani ya siku 3; wasifu maalum huchukua siku 7-12. Usafirishaji wa moja kwa moja unapatikana kwa miji mikuu kote nchini kwa miradi ya kawaida ya muundo wa chuma.
