Paneli Zilizofungwa za Sakafu ya Chuma kwa Majengo

Kama bidhaa ya kizazi cha tatu ya kutengenezea chuma yenye maelezo mafupi, Paneli za Kutandaza za Sakafu ya Chuma Iliyofungwa kwa Majengo hutumia muundo wa tundu uliofungwa kikamilifu na mbavu zilizounganishwa za shear. Wanaweza kabisa kuchukua nafasi ya baa za uimarishaji wa mvutano wa chini wa slab ya sakafu huku wakitoa faida tatu za msingi: kuondoa hitaji la uundaji wa kina, kuruhusu kusimamishwa bila uharibifu kutoka upande wa chini, na kutoa upinzani wa asili wa moto. HAISHENG hutoa kifurushi cha kina—pamoja na paneli, vifuniko vya mwisho, maunzi ya kusimamishwa, na zana zinazounganishwa—kusuluhisha kwa ufanisi masuala ya kawaida ya ujenzi kama vile kutolingana kwa vipengele kutoka kwa ununuzi wa sehemu ndogo, kulehemu kwenye tovuti isiyofaa, uharibifu wa mipako ya mabati wakati wa uwekaji wa dari, na kutu kwa muda mrefu kwa slab au kupasuka.

Ufafanuzi wa Bidhaa

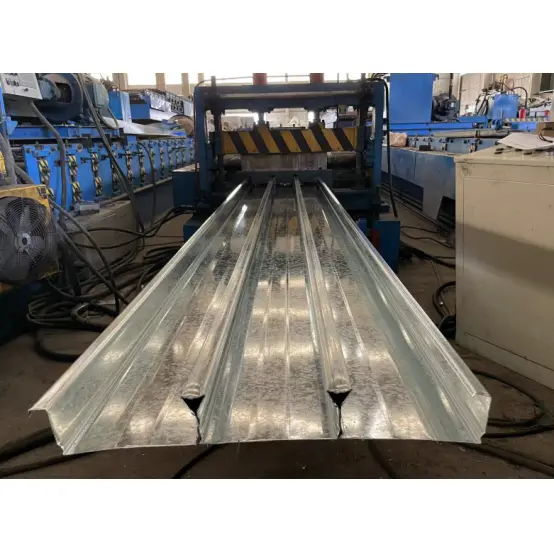

1. Paneli Zilizofungwa za Sakafu ya Chuma kwa Majengo (Msimbo: YXB):

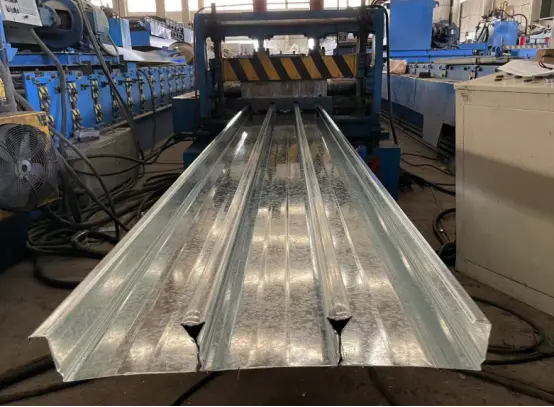

Kizazi cha tatu cha sehemu ndogo ya kudumu ya chuma yenye wasifu iliyotengenezwa kutoka kwa vipande vya chuma vya juu vya nguvu vya dip-dip kupitia uundaji wa roll baridi. Inaangazia mbavu zilizounganishwa kikamilifu na mbavu zinazostahimili mkasi zilizoundwa awali. Wakati wa ujenzi, hutumika kama formwork ya kudumu kwa simiti iliyotupwa-mahali; wakati wa awamu ya huduma, chuma hupachikwa kikamilifu katika saruji ili kufanya kazi kama uimarishaji wa msingi wa mvutano kwa upande wa chini wa slab, na kuunda muundo wa chuma-saruji wa kubeba mzigo. Muundo huu hutofautiana na miundo ya mbavu iliyo wazi au nusu-wazi (iliyofungwa-uwazi).

2. Mfano wa Kutaja Mkataba:

YXB - Urefu wa Mbavu - Lamu ya Ubavu - Upana Ufaao (mm)

Miundo ya Kawaida ya Kawaida:

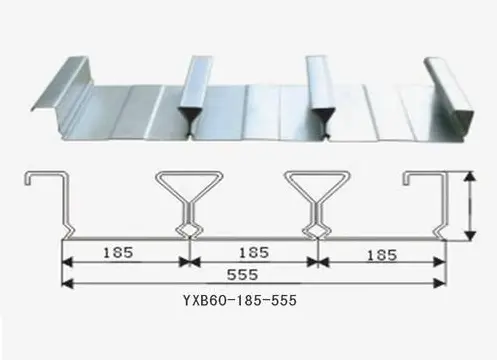

YXB65-170-510, YXB65-185-555, YXB66-240-720 (wasifu tatu kuu kwenye soko)

3. Vipimo vya Nyenzo vya Msingi

1) Karatasi ya Msingi: S350GD/S420GD+Z mabati yenye nguvu ya juu ya kuzamisha moto; nguvu ya mavuno ≥350 MPa; unene wa kawaida: 0.75/0.8/1.0/1.2 mm (wasifu wa mbavu zilizofungwa mara chache huzidi 1.2 mm).

2) Mipako ya Mabati: Z120 g/m² kwa maeneo ya bara; Z275 g/m² kwa maeneo ya pwani yenye unyevunyevu; kiwango cha nyenzo za msingi: GB/T 2518.

3) Sifa za Muundo: Kikamilifu gorofa na iliyoambatanishwa chini; mashimo ya mbavu yaliyofungwa; mifereji inayokinza SHEAR inayoingiliana juu ya uso; saruji kikamilifu hufunika mwili wa mbavu; bond na shear resistance ni bora zaidi kuliko profaili za ubavu wazi.

4. Matukio ya Maombi

Majengo ya juu ya ofisi, majengo ya kibiashara, hospitali, vituo vya data, majukwaa ya vifaa vya kubebea mizigo mizito, na miradi ya dari yenye mabomba ya matumizi mnene.

5. Uteuzi wa Nyenzo za Msingi na Uainishaji

Vidokezo juu ya Uteuzi wa Unene wa Paneli: Uwekaji wa wasifu uliofungwa unatoa uthabiti wa juu wa muundo; unene unaozidi 1.2mm hutumiwa mara chache kwenye tovuti. Paneli za 0.75 / 0.8mm hutumiwa kwa maeneo yenye mizigo ya chini au kusimamishwa kwa dari mnene; Paneli za 1.0/1.2mm ni kiwango cha miradi ya juu; paneli zenye unene wa ziada zinapatikana kupitia agizo maalum pekee (wakati wa kuongoza wa siku 10 za kazi).

6. Suluhisho za Upakaji wa Mabati Zinalingana na Masharti ya Mazingira

- Mazingira makavu ya ndani: Z120g/m² mabati ya kuchovya moto yenye pande mbili; maisha ya huduma ya kubuni ya miaka 28.

- Pwani (mnyunyizio wa chumvi) au nafasi zenye unyevunyevu chini ya ardhi: Z275g/m² mabati ya sehemu mbili za moto-dip; sugu kwa kutu ya ioni ya kloridi.

- Mazingira yenye vibabuzi vya kemikali: AZ150 Al-Zn nyenzo ya msingi iliyofunikwa na aloi; asidi bora na upinzani wa alkali ikilinganishwa na mabati ya kawaida ya dip-dip.

7. Jedwali la Kustahimili Vipimo vya Kijiometri kwa Wasifu Mkuu

Mfumo wa Usaidizi Kamili wa Pamoja

3.1 Vifaa Sanifu Vinavyotolewa na Kiwanda

1. Vifuniko maalum vya mwisho vya kupamba wasifu uliofungwa: Inajumuisha vifuniko vya mwisho vya boriti na vifuniko vya pembeni; urefu uliowekwa wa 65mm; vipimo vya mipako ya zinki vinafanana na paneli za kupamba haswa. Usakinishaji kwenye ncha za boriti/ubao ni wa hiari kwa nafasi wazi ≤2.8m ili kupunguza gharama za kazi (msamaha huu hautumiki kwa uwekaji wa wasifu wazi).

2. Vipengee maalum vya kupunguza makali: Upunguzaji wa makali ya mabati ya aina ya L-aina ya Z (0.6-0.75mm); yanafaa kwa mabadiliko ya mwinuko, miale ya slab, na ukingo karibu na fursa za vifaa.

3. Nyenzo za kuziba pamoja: Vipande vya kuziba povu ya seli iliyofungwa; kuingizwa kwenye viungio vilivyounganishwa kando ili kuzuia uvujaji wa tope la zege.

3.2 Vifaa vya Muunganisho wa Muundo kwenye tovuti

1. Viunganishi vya Shear: Vipande vya kichwa vya ML15 vya silinda na feri za kauri; Φ16 kwa paneli 0.75-0.8mm; Φ19 kwa paneli 1.0–1.2mm. Nafasi za Stud kwa sitaha zilizofungwa zinaweza kuongezeka kwa 15%; matumizi ya chuma ni ya chini kuliko ile ya decks wazi-profile.

2. Kuunganisha kwa paneli / kurekebisha: screws za kujichimba za flange ST6.3 + koleo la kitaalamu la kushona kwa sitaha; kushona kwa mitambo hutumiwa badala ya kulehemu kwa doa ili kulinda mipako ya mabati kwenye uso wa jopo.

3. Vifaa vya kusimamishwa visivyo na uharibifu: Hanger za buckle za Dovetail; hakuna kuchimba visima au kulehemu inahitajika-hupiga moja kwa moja kwenye grooves iliyofungwa chini ya jopo. Uwezo wa mzigo wa hatua moja ≥ 1.2 kN; inayoendana na mifereji ya hewa iliyokadiriwa moto, trei za kebo zenye voltage ya chini, na uundaji wa dari uliosimamishwa.

3.3 Uimarishaji na uratibu halisi

Tofauti na sitaha za wazi, ambazo zinaamuru uimarishaji wa safu mbili, safu za wasifu zilizofungwa huondoa hitaji la uimarishaji wa mvutano wa safu ya chini. Uimarishaji wa udhibiti wa ufa wa HRB400 tu wa safu ya juu (kwa wakati mbaya wa kuinama) na uimarishaji wa radial karibu na fursa inahitajika. Kwa ujumla matumizi ya chuma yamepunguzwa kwa 25%–40%, na miundo yote ya uimarishaji inatii mahitaji ya uthibitishaji ya CECS273.

3.4 Ulinzi wa kutu kwa muda mfupi na kutu

1. Uvunaji wa muda: Φ48 vifaa vya bomba la chuma; nafasi ya usaidizi imeongezeka kwa 0.6-0.8 m ikilinganishwa na sitaha za wazi za unene sawa, kuondoa hitaji la kiunzi cha eneo kamili kwa sahani kubwa za sakafu.

2. Ulinzi wa makali: Vifaa vya kukata Plasma + rangi ya ukarabati yenye utajiri wa zinki; kingo zote zilizokatwa lazima zipakwe rangi yenye zinki ili kuzuia kutu mapema kwenye sehemu zilizokatwa.

Watofautishaji kutoka kwa wasifu wazi na kupunguzwa-kufungua (dovetail) sakafu ya sakafu

4.1 Faida za Msingi za Paneli za Kutandaza za Sakafu ya Chuma Iliyofungwa kwa Majengo

1. Uokoaji wa gharama kupitia spans ndefu na ujenzi usio na muundo: Sehemu iliyofungwa kama kisanduku hutoa uthabiti wa hali ya juu zaidi. Paneli ya YXB65 ya mm 1.0 huruhusu muda usiotumika wa hadi m 3.4 (ikilinganishwa na kikomo cha mita 2.5 kwa sitaha za wasifu wazi), kupunguza ukodishaji wa kiunzi na gharama za kazi ya uwekaji kwa 62% kwa kila mita 10,000 za sakafu.

2. Uokoaji wa gharama katika mchakato mzima wa dari uliosimamishwa: Sehemu ya chini ni tambarare kabisa bila mbavu zinazochomoza, hivyo basi kuondosha haja ya kusawazisha chokaa cha saruji. Viango visivyo na uharibifu vya klipu huzuia uharibifu wa mipako ya mabati na kutu inayofuata, na kufupisha ratiba ya ufungaji wa dari kwa 20%.

3. Inayostahimili moto kwa asili (hakuna mipako inayohitajika): Mbavu zimefungwa kikamilifu kwa saruji; unene wa slab wa kawaida wa 110mm hufikia kiwango cha upinzani cha moto cha masaa 1.5-2. Miradi ya juu haihitaji mipako isiyo na moto, kuondoa gharama zinazohusiana na ukaguzi maalum wa usalama wa moto.

4. Vibration na utulivu wa deformation: Imefungwa sehemu za msalaba hutoa upinzani wa juu wa torsional na upepo wa kunyonya ikilinganishwa na maelezo ya wazi ya trapezoidal; vibration ya muda mrefu kutoka kwa vyumba vya mitambo au slabs za paa hazitasababisha unyogovu wa uso au delamination ya chuma.

5. Uvujaji mdogo kwenye tovuti na upotevu wa nyenzo: Uzuiaji wa uvujaji wa mara mbili kupitia mikanda ya kuunganisha na kuziba kwa mitambo husababisha kiwango cha upotevu wa zege kwenye tovuti cha <1%, chini sana kuliko kiwango cha upotevu cha 8%–12% kinachohusishwa na uwekaji wa wasifu wazi.

4.2 Mapungufu na suluhisho za kurekebisha kwenye tovuti

1. Gharama ya juu ya kitengo kwa nyenzo za msingi: Kwa unene sawa na urefu wa mbavu, upana ulioendelezwa wa malighafi ni mkubwa zaidi, na kusababisha gharama ya juu kwa kila mita ya mraba ikilinganishwa na uwekaji wa wasifu wazi. Suluhisho: Akiba kwenye chuma cha kuimarisha, kiunzi, na uondoaji wa mipako inayostahimili moto husababisha punguzo la 8% -12% la jumla ya gharama za ujenzi wa kiraia.

2. Ugumu wa kukata fursa kubwa: Cavity ya ndani iliyofungwa huzuia kukata gesi moja kwa moja ya fursa kubwa. Suluhisho: Uundaji wa mapema wa fursa za vifaa kwenye kiwanda, na fursa ndogo tu za mabomba/mifereji iliyotengenezwa kwenye tovuti.

3. Ufanisi wa chini wa kulehemu wa stud: Nafasi ndogo ya kufanya kazi ndani ya cavity huongeza muda unaohitajika wa kuunganisha kila stud kwa 12%. Hatua za Kurekebisha: HAISHENG hutoa michoro ya mpangilio wa awali na kuboresha uwekaji wa stud ili kuongeza ufanisi wa ujenzi.

4.3 Jedwali la Ulinganisho la Mwisho la Aina Tatu za Staha

- sitaha ya wazi: Miradi isiyogharimu, kiwango cha juu cha kupenya kwa matumizi, mezzanines za ndani zenye nafasi ≤2.5m.

- Staha iliyofungwa: Majengo ya juu ya umma, vituo vya data; hauhitaji formwork; mahitaji ya juu ya upinzani wa moto; miradi ya dari iliyosimamishwa kwa eneo kubwa.

- Staha iliyoingizwa: Gharama ya usawa na utendaji; maduka madogo hadi ya kati; slabs za sakafu za biashara za wastani.

Mchakato wa Kudhibiti Ubora wa Kiwanda kote Mwisho-hadi-Mwisho

5.1 Uthibitishaji Mara Mbili wa Malighafi unapoingia

- Uthibitishaji wa hati: Kukagua nyenzo asili za Paneli za Kutandaza za Sakafu ya Chuma Iliyofungwa kwa ajili ya vyeti vya Majengo kutoka kwa kinu cha chuma na ripoti za majaribio ya kunamata ya zinki ya wahusika wengine; kukataliwa kwa coils za chuma zilizosindikwa au za mabati.

- Ukaguzi wa madoa halisi: Sampuli ya nasibu ya 1 katika kila coil 4 ili kuangalia ustahimilivu wa unene, kamba ya strip (curvature), na kasoro za mipako (matangazo wazi); coils nzima hurejeshwa ikiwa haifuati.

- Mipangilio ya ulishaji: Kifungua mlango cha upangaji wa kiotomatiki wa kiotomatiki wa picha hudhibiti mkengeuko wa mstari hadi ≤1mm, kuzuia kushikana wakati wa kuunda na kuunganishwa.

5.2 Matibabu ya awali ya uso na Mchakato wa Umilikaji Kabla ya Kupiga Ngumi

- Ubomoaji wa ufunguo maalum wa sitaha iliyofungwa (mchakato haupatikani katika utengenezaji wa sitaha wazi): Upigaji mara kwa mara wa funguo za shear katika eneo la wavuti kwa udhibiti wa uvumilivu wa ± 0.3mm, kuongeza eneo la dhamana ya chuma-halisi kwa zaidi ya 35%; kuondolewa kwa vumbi kwa shinikizo la juu baada ya kupiga ngumi huondoa slag ya zinki kutoka kwa mashimo ili kuzuia uvujaji wa saruji / delamination ya siku zijazo.

5.3 Uundaji wa Muingiliano wa Hatua tatu unaoendelea wa Cold-roll

1. Kukunja kabla (roli 1-6): Kusawazisha bamba la msingi, kutengeneza pembe za ukuta wa mbavu mapema, na kuondoa mkazo wa kupinda.

2. Uundaji wa mbavu (miviringo 7-10): Kuinua urefu wa mbavu ili kubuni vipimo na kuhifadhi posho kwa ajili ya zizi lililounganishwa.

3. Kufungia kufungwa (11-16 rollers): Ukandamizaji wa pande zote mbili kwa mshono wa kuingiliana kwa ndani; pengo la mshono ≤0.2mm, kuzuia uvujaji wa maji ya baadaye au kupasuka.

- Ukaguzi wa kuona wa CCD mtandaoni kwa wakati halisi: Uthibitishaji wa kiotomatiki kila sekunde 30; paneli zisizotii zinakataliwa kiotomatiki na kuzuiwa kuendelea hadi hatua zinazofuata.

5.4 Kukata, Kumaliza na Ukaguzi wa Mwisho wa Kiwanda

- Flying kuona kukata: Servo-kudhibitiwa urefu kukata; uvumilivu wa urefu ≤± 2mm kwa paneli hadi 12m; hakuna safu ya zinki iliyoenea kwenye kingo zilizokatwa; hakuna curling makali.

- Kinga ya utuaji wa hali ya juu: Uondoaji ukiwa unafuatwa na upakaji wa rangi ya kugusa iliyo na zinki kwenye nyuso zilizokatwa—mchakato wa lazima wa kiwandani kwa kupamba mbavu zilizofungwa.

- Ukaguzi wa mwisho wa vitu sita: Vipimo vya kijiometri, mwonekano wa mshono, ushikamano wa mipako, utendakazi wa kunyumbulika, ukinzani wa kuteleza, na ulinzi wa kuhifadhi; sampuli za majaribio ya kubadilikabadilika huchaguliwa bila mpangilio na kutumwa kwa majaribio kila mita 5,000 za mraba.

Vigezo vya Mitambo

6.1 YXB65-170-510 Sehemu ya Vigezo vya Mitambo

6.2 Futa Nafasi na Uwezo wa Kupakia Isiyotumika

Msururu wa YXB65: 0.8mm=2.6~3.0m, 1.0mm=3.0~3.4m, 1.2mm=3.4~3.8m

Msururu wa YXB50: 0.8mm≤2.8m, 1.0mm≤3.2m

Mzigo wa sare unaoruhusiwa (L=3.0m): 9~11kN/㎡(saruji mvua + mzigo wa moja kwa moja wa ujenzi)

6.3 Uimara wa msingi na vigezo vya moto

Ustahimilivu wa kuteleza kwa kiolesura: ≥18kN/m, hakuna delamination katika matumizi ya muda mrefu

Upinzani wa moto: 1.5 ~ 2.0h bila mipako ya kuzuia moto

Maisha ya huduma: miaka 30 kwa mipako ya Z275 katika mazingira ya pwani yasiyo ya kutu

Maswali Yanayoulizwa Mara kwa Mara

Swali la 1: Je! Paneli za Kufunika za Sakafu ya Chuma Iliyofungwa kwa Majengo kuchukua nafasi ya pau za kuimarisha za chini?

J: Isipokuwa zinatii kiwango cha JG/T363, paneli za msingi za S350GD za mbavu zilizofungwa (urefu wa mbavu 65mm) zinaweza kuhesabiwa kama 100% ya uimarishaji wa msingi wa mvutano wa bamba, kuruhusu uondoaji kamili wa pau za kuimarisha chini bila kuhatarisha masuala ya idhini ya kuchora. Vipande vya paa tu vya basement na slabs za paa zinazostahimili kuinua zinahitaji kiasi kidogo cha uimarishaji wa chini wa miundo ya ziada; kiwango slabs sakafu ya mambo ya ndani hawana.

Swali la 2: Je, kusimamisha mabomba kutoka upande wa chini wa paneli za mbavu zilizofungwa kutaharibu muundo wa slab wakati wa matengenezo ya baadaye?

J: Hapana. Klipu maalum hufunga kwenye grooves iliyofungwa kwenye sehemu ya chini ya paneli bila kutoboa mashimo au kuhatarisha upakaji wa mabati na sehemu ya msalaba inayobeba shehena ya chuma; mabomba yanaweza kuwekwa upya au kuondolewa kwa hiari. Kuzingatia huhifadhiwa kwa mizigo ya kusimamishwa kwa pointi moja hadi 1.2 kN; mizigo inayozidi kikomo hiki inahitaji pointi za ziada za kusimamishwa badala ya uimarishaji wa slab.

Swali la 3: Ulinzi wa kutu wa muda mrefu unawezaje kupatikana kwa kingo zilizokatwa za paneli za mbavu zilizofungwa katika mazingira ya pwani, yenye unyevu mwingi?

A: Kanzu ya awali ya rangi ya zinki inatumika kwenye kiwanda; kanzu ya pili ya mipako ya zinki ya kunyunyizia baridi lazima itumike baada ya kukata kwenye tovuti (rangi ya kawaida ya kupambana na kutu ni marufuku). Zaidi ya hayo, mwisho wa jopo unaopishana na mihimili ya chuma lazima imefungwa dhidi ya kutu ili kuzuia unyevu usiingie kwenye mashimo ya mbavu; muhuri huu unaweza kukaguliwa kwa wakati mmoja na ulinzi wa kutu wa muundo mkuu wa chuma.

Q4: Je, welds baridi zinawezaje kurekebishwa kutokana na nafasi ndogo ya kulehemu ya stud?

J: Sehemu za juu za mbavu zilizofungwa huzuia pembe ya bunduki ya kulehemu, na hivyo kusababisha kutokamilika kwa kiwango cha muunganisho cha takriban 3% -5%. Hatua za kurekebisha: Badilisha feri fupi za kauri na urekebishe vigezo vya sasa vya kulehemu; studs na welds baridi (fusion isiyo kamili) lazima kuondolewa na re-svetsade - kiraka kulehemu kwa ajili ya kuimarisha ni marufuku.

Swali la 5: Je, ni wakati gani jumla ya gharama za kupamba wasifu-wazi na uwekaji wa wasifu wazi zinasawazisha?

J: Uwekaji wa wasifu uliofungwa unatoa gharama ya chini kwa jumla ya miradi inayokidhi vigezo vifuatavyo: urefu mmoja > mita 3, eneo la dari lililosimamishwa > 70% ya jumla, na mahitaji ya upinzani dhidi ya moto ≥ saa 1.5. Ingawa bei ya kitengo cha nyenzo ya msingi ni ya juu, akiba kwenye kiunzi, mipako isiyoshika moto, kusawazisha dari, na chuma cha kuimarisha husababisha kupunguzwa kwa gharama ya jumla ya 8% -12%; kinyume chake, uwekaji wa wasifu wazi hutoa ufanisi bora wa gharama kwa programu ndogo za mezzanine.
