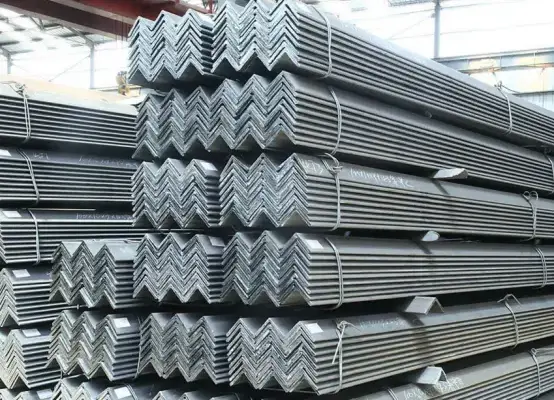

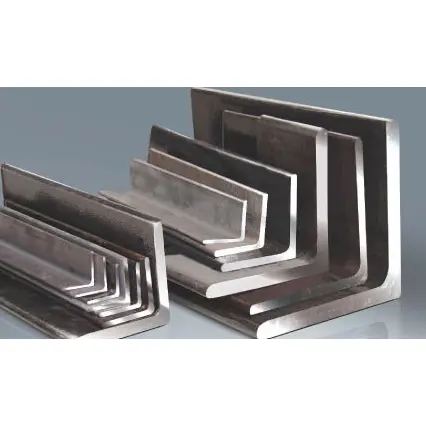

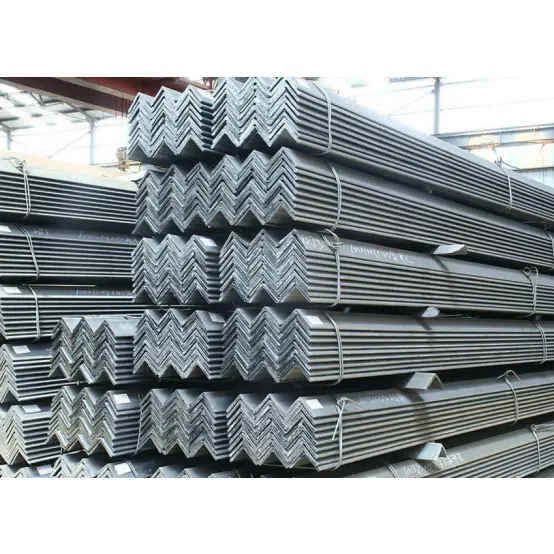

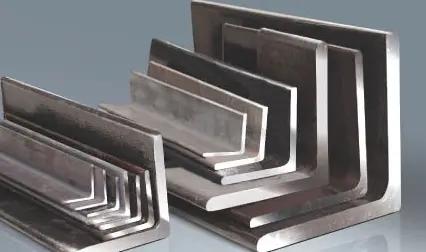

Baa za Pembe za Miundo ya Mabati

Pau za pembe za chuma za muundo wa mabati ni nyepesi, hazina gharama, na ni rahisi kuchakata na kusakinisha. Kwa sehemu zao za msalaba zenye kompakt na nyingi, hutumiwa mara kwa mara kwa viunganisho vya miundo, kuimarisha, kuimarisha purlin, matusi, misaada, sehemu zilizopachikwa, na vipengele mbalimbali vya msaidizi. Inatumiwa sana katika vifaa vya viwandani, miradi ya manispaa, mitambo ya umeme, na ghala, ni nyenzo za usaidizi wa juu katika ujenzi wa chuma.

Tabia za Baa za Angle

I. Sifa za Mitambo na Sehemu Mtambuka

1. Sehemu ya msalaba yenye umbo la L; muundo nyepesi. Wao kimsingi hustahimili nguvu za axial, nguvu za kukata manyoya, na nyakati za ndani za kupiga. Kwa sababu ya uthabiti wa jumla wa chini kiasi, hazifai kutumika kama vipengee vya kubeba mzigo kama vile mihimili au safu wima kuu.

2. Ujenzi wa moto-moto, wa kipande kimoja husababisha matatizo ya chini ya mabaki na mali ya nyenzo sare, na kuwafanya kuwa sugu kwa ngozi au deformation chini ya mzigo.

3. Pembe za mguu sawa hutoa usambazaji wa mzigo wa ulinganifu, wakati pembe zisizo sawa za mguu huruhusu uteuzi rahisi kulingana na mwelekeo wa nguvu, kuzingatia viungo mbalimbali vya ufungaji.

II. Sifa za Kiuchumi na Ununuzi

1. Aina mbalimbali za vipimo na mifano; soko la kutosha la hisa na njia mbalimbali za manunuzi; bei ya chini na gharama ya chini kwa ujumla.

2. Nyepesi, kwa kiasi kikubwa kupunguza mzigo wa jumla wa muundo na gharama za msingi.

III. Usindikaji na Sifa za Ujenzi

1. Kukata, kupiga ngumi, kupinda, kulehemu, na kuunganisha ni moja kwa moja, kuruhusu usindikaji wa sekondari unaobadilika kwenye tovuti.

2. Ukubwa wa kompakt hufanya utunzaji na kuinua rahisi; njia nyingi za mkutano (kulehemu au bolting) kuhakikisha ufanisi wa juu wa ujenzi.

3. Flexible splicing na chaguzi mchanganyiko; kutumia pau nyingi pamoja kunaweza kuongeza uwezo wa kubeba mzigo kwa ujumla na uthabiti.

IV. Tabia za Matumizi na Utangamano

1. Imetolewa katika hali ya "nyeusi" iliyopigwa moto (kinu cha kinu); inayoendana na matibabu ya kuzuia kutu kama vile kuondoa kutu, kupaka rangi na kuweka mabati ya maji moto; yanafaa kwa matumizi katika mazingira ya kawaida ya ndani na nje. 2. Inabadilika sana; yanafaa kwa ajili ya kuunda vipengee mbalimbali vya usaidizi kama vile viunganishi, viunzi, mifumo ya uzio, reli na sehemu zilizopachikwa.

V. Mapungufu

Kwa sababu ya umbo lao la sehemu ya msalaba, wana upinzani mdogo wa kupiga na kuhama kwa upande. Hutumika kimsingi kama vipengee kisaidizi vya kubeba, kuunganisha, au kuimarisha na haziwezi kuhimili mizigo mikubwa katika programu za muda mrefu au za kazi nzito.

Matumizi na Wigo wa Maombi

I. Matumizi ya Msingi

1. Uunganisho wa pamoja na uimarishaji: Pau za pembe za muundo wa mabati hutumika kama bati za uunganisho, viimarishi, na vijenzi vya kuunganisha kati ya viunga vya chuma vya msingi na vya upili (kama vile mihimili na safu), kuimarisha uadilifu wa pamoja.

2. Viunga na mabano mbalimbali: Utengenezaji wa vihimili vya mabomba, mabano ya trei ya kebo, besi za vifaa, vihimili vya ukanda wa matumizi, na vihimili vya paa.

3. Vifuniko na viunzi: Mihimili ya ukuta/paa kwa ajili ya mitambo ya viwandani, mifumo ya ufunikaji wa chuma-rangi, uundaji wa ukuta wa kizigeu, na fremu za milango/dirisha.

4. Reli, ngome za ulinzi na ngazi: Uzio wa mzunguko wa kiwanda, ngome za ngazi, reli za njia, nyua za jukwaa na sehemu kuu za ngazi za ufikiaji.

5. Sehemu na nanga zilizopachikwa: Sehemu zilizopachikwa za ujenzi, viunganishi vya sahani za msingi, na viunga vya ukuta.

6. Fremu nyepesi na vifaa vya muda: Shehena rahisi, uhifadhi wa tovuti ya ujenzi, viunzi vya muda, na vijenzi vya kiunzi.

7. Uimarishaji wa muundo wa chuma: Kutoa uimarishaji, kufunga, na usaidizi wa kando kwa mihimili ya H, chuma cha njia, mihimili ya I, na washiriki wengine wa muundo.

II. Wigo wa Maombi

1. Majengo ya viwandani: Mifumo ya usaidizi, miundo ya vizimba, na nyenzo za usaidizi kwa majukwaa ya vifaa katika viwanda, maghala na warsha.

2. Uhandisi wa manispaa: Nguzo za ulinzi wa barabara, uhifadhi wa tovuti, mifumo ya mabango, viunzi vya matumizi ya manispaa na njia ndogo za kutembea.

3. M&E na HVAC: Vifaa maalum vya kuhimili na kuning'iniza kwa mifereji ya hewa, mabomba ya maji na nyaya katika mitambo ya kuzalisha umeme, vifaa vya kemikali na majengo ya biashara.

4. Majengo ya awali na ya kiraia: Miundo saidizi ya miundo ya chuma yenye ghorofa nyingi, majengo ya kawaida, na vitengo rahisi vya makazi.

5. Ghala na vifaa: Rafu nyepesi, rafu za sehemu za kuhifadhi, na miundo ya kinga kwa yadi za kuhifadhi. 6. Maeneo mengine: Miundo ya ziada ya mashine za ujenzi, vifaa vya ziada vya baharini, fremu za mashine za kilimo, na washirika wasaidizi wa minara ya kusambaza umeme.

Vigezo muhimu vya Utendaji

Kawaida: GB/T 706-2016 (Paa za Angle za Miundo ya Mabati); imegawanywa katika pembe za miguu sawa na zisizo sawa za miguu.

I. Nyenzo za Pamoja na Sifa za Mitambo

Modulus ya elasticity: 2.06 × 10⁵ MPa; nishati ya athari ya joto la chumba ≥ 27 J.

II. Uainishaji, Uteuzi, na Viainisho Kuu

1. Uainishaji na Uteuzi

· Pembe ya mguu sawa: Upana wa mguu ni sawa; uteuzi: upana wa mguu × unene wa mguu (kwa mfano, ∠50×5).

· Pembe ya mguu isiyo sawa: Upana wa miguu hutofautiana; jina: upana wa mguu mrefu × upana wa mguu mfupi × unene wa mguu (kwa mfano, ∠63×40×5).

2. Pembe za Miguu Sawa za Kawaida (Njia kuu katika uhandisi)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Pembe za kawaida zisizo sawa za mguu

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Vipimo na Vigezo vya Urefu

1. Urefu usiobadilika wa kawaida: 6m, 9m, 12m; kukata desturi inapatikana; uvumilivu wa urefu ± 5 mm.

2. Uvumilivu wa sura: Curvature ≤ 2mm kwa mita; curvature jumla ≤ 0.2% ya urefu wa jumla; hakuna kupotosha muhimu.

IV. Sifa za Kimuundo

1. Sehemu ya wazi ya L-umbo; chini ya torsional na flexural rigidity; yanafaa kwa ajili ya kupinga nguvu za axial, nguvu za kukata manyoya, na nyakati za ndani za kupiga.

2. Pembe za mguu sawa zina upakiaji wa ulinganifu na mara nyingi hutumiwa kwa uunganisho wa pande mbili au usaidizi wa ulinganifu; pembe zisizo sawa za mguu zinafaa kwa viungo vya unidirectional vya kupakia.

3. Uwezo wa kubeba mzigo wa mwanachama mmoja ni mdogo; kuchanganya au kuweka washiriki katika vikundi kunaweza kuongeza ugumu wa jumla.

V. Uso na Uchakataji Tabia

1. Hali ya utoaji: Imevingirwa moto, kumaliza nyeusi (na mizani ya kinu).

2. Uwezo wa kufanya kazi: Rahisi kukata, kuchimba visima, weld, na bend; rahisi kwa utengenezaji wa tovuti.

3. Kinga ya uso: Inaoana na kuondolewa kwa kutu na kupaka rangi, mabati ya dip-moto au mipako ya poda; yanafaa kwa mazingira ya ndani na nje.

VI. Vigezo vya Mazingira ya Uendeshaji

1. Kiwango cha halijoto kinachotumika: [Min]°C hadi [Upeo wa Juu]°C

2. Upinzani wa kutu: Nyenzo ya msingi haina upinzani wa asili wa kutu; ulinzi wa uso ni wa lazima kwa mazingira ya nje au babuzi.

3. Njia za uunganisho: Inapatana na kulehemu, bolting ya kawaida, au bolting ya mabati.

Jedwali la Viagizo la Baa za Pembe za Miundo ya Mabati
