Mfumo wa Usawazishaji wa Chuma wa Miundo Mlalo

Imewekwa ndani ya ndege ya sehemu ya juu au ya chini ya boriti ya paa katika usanidi wa "X" (msalaba), Mifumo ya Kukaza Steel ya Miundo ya Mlalo ni muhimu kwa uthabiti wa anga wa majengo ya viwanda. Hufanya kazi hasa katika mvutano badala ya mgandamizo na hufanya kazi kwa kushirikiana na vijiti vya kufunga na viunga vya goti ili kuunda mfumo wa upinzani wa kando wa paa.

1. Kazi za Bidhaa

Inahamisha mizigo ya upepo kutoka kwa kuta za gable na nguvu za seismic za mlalo hadi kwenye vijiti vya kufunga kwenye sehemu za juu za safu, na baadaye kuzielekeza chini kwa uunganisho wa safu wima na kwenye msingi; huzuia uhamishaji wa kando wa mihimili ya chuma ya paa, kuzuia kupindua kwa upande wa jumla au kuyumba kwa muundo wa paa.

2. Nyenzo za kawaida

1). Maombi ya kawaida: chuma cha pembe ya mguu sawa (L50 × 5, L63 × 5, L70 × 6);

2). Vifaa vya muda mrefu, mizigo mizito, au inayostahimili tetemeko: Sehemu zenye mashimo ya duara yenye kipenyo kidogo (CHS); nyenzo ya kawaida ni Q235B, na Q355B inatumika kwa programu za mzigo mzito.

3. Maeneo ya Ufungaji

Imewekwa katika ghuba za mwisho za paa na ghuba zilizo na viungo vya upanuzi ili kuunda diaphragm ngumu ya kimuundo.

Usanidi Wastani Unaotolewa na Kiwanda

1. Vipengele Kuu vya Kufunga

Wanachama wa kuunganisha (chuma cha pembe au CHS) hutolewa kama vitengo vilivyobuniwa kibinafsi; jozi ya washiriki wanaovuka kwa mshazari ndani ya ghuba moja hujumuisha seti moja kamili ya kuegemea mlalo.

2. Maliza Vifaa vya Kuunganisha

1. Komesha sahani za uunganisho: sahani za chuma za 8-14mm zilizounganishwa na kiwanda hadi ncha zote mbili za mwanachama wa kuunganisha, zikiwa na mashimo ya bolt yaliyochimbwa awali kwa ajili ya kufungia kwa flanges za boriti za chuma;

2. Sahani ya sehemu ya kati: Bamba la viunzi vilivyoshirikiwa katika sehemu ya makutano ya usanidi wa "X", ambapo viunga viwili vya ulalo vinapishana na kulindwa.

3. Vifungo Vinavyolingana

Daraja la 4.8 bolts (M16/M20) kwa matumizi ya jumla; Boliti za kiwango cha juu za daraja la 8.8 (zilizo na washers bapa na washer wa spring) kwa miundo inayostahimili tetemeko au vifaa vya kuwekea korongo za juu.

4. Vipimo vya Ulinzi wa Kutu

1). Kawaida: maandalizi ya uso wa mwongozo wa St3 + primer na topcoat (unene wa filamu kavu: 60-90 μm);

2). Maeneo ya viwanda yenye uharibifu / Mikoa ya Pwani: Mabati kamili ya moto-dip.

5. Maelezo ya Ulinzi wa Moto

Utumiaji wa mipako ya intumescent ya intumescent ya intumescent ya saa 0.5 ndani ya vyumba vilivyochaguliwa vya moto; matibabu ya kupambana na kutu tu kwa maeneo bila mahitaji ya ulinzi wa moto.

Suluhisho Kamili za Kawaida za Mifumo ya Usawazishaji ya Chuma ya Miundo Mlalo

1. Kuweka Mlalo kwa Pembe ya Kawaida ya Chuma: Mshiriki mkuu wa chuma cha Pembe + sahani za kuunganisha mwisho + sahani za viungo vya kati + matibabu ya kuzuia kutu + bolts zinazolingana

2. Sehemu ya Mashimo ya Mviringo Mzito (CHS) Uwekaji Mlalo: Mwanachama wa CHS + sahani za mwisho zilizonenepa + cruciform gusset plate + bolts za nguvu nyingi

3. Uwekaji Wajibu Wepesi Uliorahisishwa: Chuma chenye pembe nyembamba, hakuna vigumu vilivyoganda; kawaida hutumika kwa majengo madogo ya viwanda ya chuma nyepesi

Ujumuishaji wa Bidhaa

Kuimarisha kwa usawa (upinzani wa upepo wa transverse) + vijiti vya kufunga (uunganisho wa mvutano wa longitudinal) + viunga vya magoti (kizuizi cha nyuma kwa mihimili) huunda mfumo wa kuunganisha, imara wa kuimarisha paa. Faida Muhimu

1. Inakabiliana kwa ufanisi na nguvu za usawa, kutoa upepo mkali na upinzani wa seismic wakati wa kuzuia paa kuyumba au kuhama.

2. Inaimarisha nafasi kati ya vipengele vya fremu, kuzuia upangaji mbaya au deformation ya mihimili ya chuma na purlins.

3. Inaangazia muundo rahisi wa muundo na mipangilio ya usanidi rahisi, kuwezesha ujenzi rahisi.

4. Imetengenezwa kwa nyenzo imara, zenye nguvu nyingi ambazo hustahimili kulegea au kubadilika kwa matumizi ya muda mrefu.

5. Hupitia matibabu ya kina ya kuzuia kutu, kuhakikisha uimara wa juu kwa vifaa vya viwandani vya nje au vilivyo wazi.

6. Sambamba sana; inaunganishwa kikamilifu na mifumo kamili ya miundo ya chuma, kama vile fremu ngumu za lango na majengo ya viwanda ya muda mrefu.

Vivutio Tofauti vya Ufungaji Mlalo wa Paa

I. Manufaa ya Kipekee ya Utendaji wa Kimuundo

1. Mfumo wa uimarishaji wa chuma wa muundo wa mlalo hutumia usanidi-msalaba wenye umbo la X iliyoundwa mahsusi kusambaza nguvu za mlalo za upande. Inafanya kazi chini ya upakiaji wa unidirectional-ikitenda tu kwa mvutano na si mgandamizo-husababisha njia fupi ya mzigo na uthabiti wa juu wa jumla. Kwa kulinganisha, vijiti vya kufunga ni wanachama wa axial longitudinal ambao hupunguza harakati za longitudinal lakini hawawezi kupinga nguvu za upande; viunga vya goti na vijiti vya sag hutoa tu kizuizi cha ndani kwa purlins na mihimili ya chuma na haiwezi kubeba mizigo ya jumla ya usawa ya jengo.

2. Inaunda diaphragm ya paa ngumu kwa kuzingatia ukandaji ndani ya ghuba maalum, kuunganisha kwa ufanisi muafaka wa mtu binafsi kwenye muundo wa paa uliounganishwa, thabiti. Mizigo ya upepo kutoka kwenye ncha za gable hupitishwa kwa kasi kupitia vijiti vya kuimarisha na kufunga hadi kwenye nguzo na misingi. Hutumika kama sehemu kuu ya kuzuia kuyumba kwa paa la upande—uwezo ambao vifaa vingine havina.

II. Uteuzi wa Nyenzo na Vivutio vya Gharama

1. Nyenzo za msingi ni chuma cha pembe ya mguu sawa, ambayo inapatikana kwa urahisi na ya gharama nafuu. Angle chuma ni bidhaa ya kawaida ya soko ambayo ni rahisi kukata na kulehemu; ikilinganishwa na vijiti vya tie za bomba la pande zote au mihimili ya chuma inayobeba mzigo, hutumia nyenzo kidogo, kuweka gharama zinazoweza kudhibitiwa kwa usakinishaji wa kiwango kikubwa. Kinyume chake, viunzi vya sanduku maalum au vijenzi vya H-boriti vinajumuisha gharama kubwa na havifai kwa matumizi ya wingi kama kusawazisha.

2. Uteuzi wa nyenzo hupangwa kulingana na mahitaji maalum: chuma cha pembe ya kawaida hutumiwa kwa majengo ya kawaida ya viwanda ya chuma nyepesi, wakati uunganisho mdogo wa mirija ya mviringo hutumika kwa vifaa vya muda mrefu, vinavyostahimili tetemeko, au vifaa vya crane. Hii inaruhusu ulinganishaji wa mzigo unaobadilika na kuzuia upotevu wa nyenzo.

III. Muhimu wa Ujenzi na Ufungaji

1. Mgawanyiko wa uumbaji na bolting kwenye tovuti; hakuna kulehemu kwenye tovuti inahitajika kwa wanachama wa kawaida. Wanachama waliojitengenezea kiwandani huangazia sahani za uunganisho za mwisho kwa mkusanyiko wa haraka wa bolted kwenye tovuti kwenye viungio vya msalaba; hata hivyo, baadhi ya wanachama wa mvutano wanahitaji kuchimba visima na kulehemu kwenye tovuti, na kusababisha ufanisi mdogo wa ujenzi.

2. Msimu, seti za vipengele vya kawaida. Seti za kuimarisha za sehemu moja huzalishwa kwa wingi na kipenyo cha shimo sawa na bolts zinazobadilishwa, kuwezesha hifadhi ya hesabu na uingizwaji au matengenezo kwenye tovuti.

IV. Usanidi wa Mfumo na Tofauti

1. Utulivu wa pembeni unategemea kuimarisha kwa usawa, wakati utulivu wa longitudinal unategemea fimbo za tie ngumu; kazi hizi mbili zinakamilishana na ni muhimu sana:

Kuweka Mlalo: Hutoa upepo wa upande na upinzani wa seismic; imewekwa katika bays maalum.

Vijiti vya Kufunga kwa Longitudinal: Kutoa kuunganisha kwa longitudinal kuendelea; kusambazwa katika muundo wote. Vibao vya Eave na vijiti vya sag ni sehemu ndogo zinazohusiana na bahasha ya jengo na hazishiriki katika mfumo wa msingi wa kupinga kwa nguvu.

1. Huzuia mihimili ya chuma kutoka nje ya ndege, kupunguza kwa kiasi kikubwa urefu wa ufanisi wa nje ya ndege kwa mahesabu; inaboresha sehemu kuu za boriti na huokoa chuma.

V. Faida za Kuzuia Kutu

Washirika wa chuma wa pembe wana umbo la kawaida, na kufanya uondoaji wa kutu, kupaka rangi, na uwekaji wa mabati ya moto kuwa rahisi. Ikilinganishwa na chuma cha wasifu wa wazi, kuna pembe chache zisizoweza kufikiwa, zinazoruhusu matibabu ya kina zaidi ya kuzuia kutu.

VI. Nafasi ya Bidhaa na Tofauti

1. Kufunga Mlalo: Upinzani wa pembeni; Mpangilio wa umbo la X katika bays maalum; sehemu ya msingi ya utulivu wa muundo.

2. Fimbo za Kufunga: Kufunga kwa muda mrefu; mpangilio wa kuendelea; uwezo wa kupinga mvutano wote na compression.

3. Braces ya Eave / Sag Fimbo: Uimarishaji wa ndani kwa purlins na mihimili midogo; vipengele vya muundo wa bahasha.

Mchakato wa Utengenezaji wa Kawaida

1. Kukubalika kwa Malighafi

Nyenzo kuu: Q235B chuma cha pande zote. Thibitisha vyeti vya ubora wa nyenzo; chunguza ikiwa kuna kupinda, nyufa, na kutu (nyoosha ikiwa kupiga kunazidi uvumilivu); kagua sahani za ziada za chuma (sahani za lug) unapoingia kwenye hifadhi.

2. Kukata kwa Urefu

Kata chuma cha pande zote ili kuchora vipimo kwa kutumia msumeno wa abrasive au msumeno wa CNC; saga kata ncha laini na uondoe burrs.

3. Komesha Usindikaji (Njia Mbili za Kawaida)

Chaguo ① Kuweka nyuzi (Muunganisho wa bolt kwenye tovuti)

Pindua nyuzi za nje kwenye ncha zote mbili za upau wa chuma wa pande zote; urefu wa uzi lazima utoshe nati na posho ya mkusanyiko wa sahani; weka ulinzi wa muda kwa nyuzi ili kuzuia uharibifu.

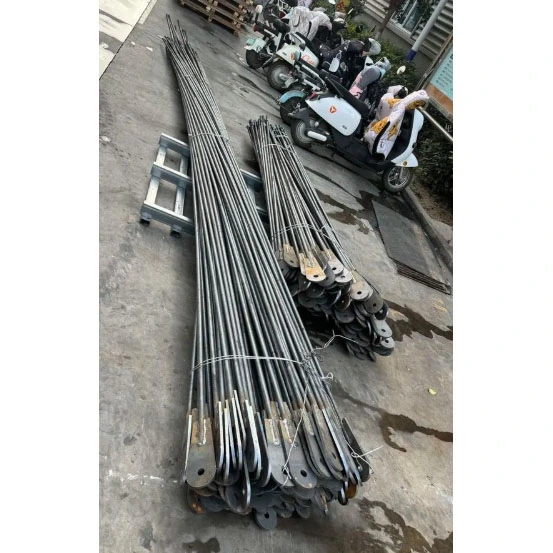

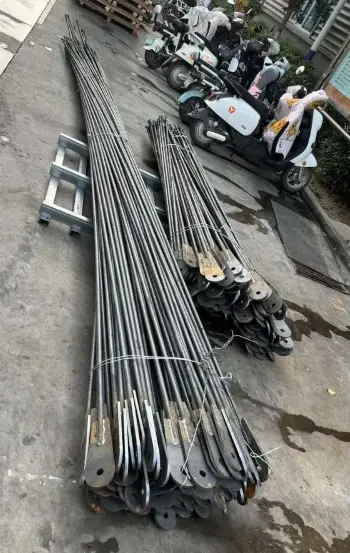

Chaguo ② Bamba la Kuunganisha Lililochochewa (Muunganisho wa boriti hadi safu wima)

Weld uunganisho sahani/lugs kwenye ncha zote mbili za chuma pande zote; tumia jig kwa upatanishi na tack-weld kwa nafasi.

4. Mchakato wa kulehemu (aina ya sahani)

Ulehemu kamili wa mduara wa CO₂ unaolindwa na gesi; Daraja la II fillet welds; ukaguzi wa kuona; sampuli za kugundua dosari kwenye miradi muhimu.

5. Utengenezaji wa Mashimo (Vipengele vya sahani za Lug)

Uchimbaji wa CNC wa sahani za uunganisho (vipenyo vya shimo vinavyolingana na bolts M16/M20).

6. Kunyoosha na Kusaga

Nyoosha wanachama ili kurekebisha kupiga-ikiwa kwa kulehemu; saga weld spatter na burrs.

7. Matibabu ya Kuzuia kutu

Kawaida: St3 kuondolewa kwa kutu → primer + topcoat; unene wa filamu kavu 60-90 μm;

Maeneo ya mimea yenye unyevunyevu: Mabati ya kuchovya moto kwenye mkusanyiko mzima.

8. Ufungaji

Pakiti na karanga zinazofanana, washers gorofa, na washers spring; seti za lebo na kuhifadhi.

Mchakato Wa Kawaida wa Utengenezaji wa Mfumo wa Kusawazisha Chuma wa Kimuundo Mlalo (Chuma cha Pembe ya X)

1. Ukaguzi wa Malighafi

1. Nyenzo kuu: chuma cha pembe ya mguu sawa (Q235B/Q355B); thibitisha vyeti vya nyenzo; angalia ikiwa kuna kupinda, kukunja au kubadilika (nyoosha ikiwa mipaka imezidishwa);

2. Angalia tena mwonekano wa sahani za uunganisho wa chuma zinazofanana.

2. CNC Sawing/Kukata

Kata chuma cha pembe kwa urefu maalum kwa michoro; saga burrs kutoka mwisho wa kukata; mpangilio tofauti kwa wanachama wa muda mrefu na mfupi wa mkusanyiko wa msalaba-brace.

3. Kukata Bamba la Kuunganisha

Kukata CNC ya sahani za uunganisho wa mwisho na sahani za kifuniko cha kati cha sehemu ya msalaba.

4. Mkutano na Tack kulehemu

Msimamo kwa kutumia jig; katikati na tightly fit uunganisho sahani kwa ncha zote mbili za chuma angle; tack-weld kwa salama; kusanya kabla na uweke bamba la paja kwenye sehemu ya makutano ya kati.

5. Kulehemu yenye ngao ya gesi

Ulehemu kamili wa CO₂ wa seams kati ya sahani za uunganisho na chuma cha pembe; welds ya kawaida ya daraja la II ya fillet; ukaguzi wa kuona; sampuli chache za kugundua dosari kwenye miradi muhimu.

6. Uchimbaji wa CNC wa Mashimo ya Bolt

Uchimbaji wa kawaida wa sahani za uunganisho (kawaida M16 au M20) ili kuhakikisha usahihi katika nafasi ya shimo na umbali wa makali.

7. Kusahihisha na Kusaga

Marekebisho ya vita au deformation inayosababishwa na kulehemu; kusaga slag ya weld na spatter.

8. Matibabu ya Kuzuia kutu

·Kiwango: St3 kuondolewa kwa kutu kwa mikono → primer + topcoat (unene wa filamu kavu: 60–90 μm);

·Mazingira ya Pwani/ya Kuungua: Mabati ya dip-moto ya sehemu nzima.

9. Kuweka Namba, Ufungaji, na Ghala

Nambari za vipengele zilizowekwa na span na seti ya mkusanyiko; iliyotolewa na orodha ya sehemu zinazolingana.

Vigezo vya Utendaji Muhimu vya Uwekaji Miundo wa Chuma Mlalo (Chuma cha Pembe, Chuma cha Mviringo, na Sehemu za Mashimo ya Mviringo)

I. Vipimo vya kijiometri

1. Ufungaji Mlalo wa Angle Steel (Washiriki wengi wa mvutano mkali)

Pembe za kawaida za mguu sawa: L50 × 5, L63 × 5, L70 × 6, L80 × 6; unene wa sahani ya uunganisho wa mwisho: 8-14 mm; mashimo ya bolt: M16, M20; urefu wa mwanachama mmoja: 3-9 m; unyoofu wa mwanachama: ≤L/1000.

2. Ufungaji wa chuma wa pande zote

Kipenyo: Φ12–Φ22; ncha za nyuzi (40-60 mm) au sahani za svetsade (8-12 mm); kutumika tu kwa ajili ya kuimarisha mvutano katika paa nyepesi.

3. Sehemu ya Mashimo ya Mviringo (CHS) Kufunga Mlalo kwa Wajibu Mzito

Ukubwa wa kawaida: φ89×3, φ114×3.0, φ114×3.5; unene wa sahani ya mwisho: 10-16 mm.

II. Sifa za Mitambo ya Msingi

III. Utendaji wa Muundo

1. Angle Steel / Round Steel Bracing: Mvutano-tu wanachama (hawawezi kupinga compression; buckling kushindwa hutokea chini ya compression); iliyopangwa kwa muundo wa X; chini ya mzigo, mwanachama mmoja wa diagonal hufanya kwa mvutano.

2. Ufungaji wa Sehemu ya Mashimo ya Mviringo: Hupinga mvutano na mgandamizo; imara katika pande zote mbili; kutumika katika maeneo yenye mitetemo mikubwa na vifaa vya viwandani vya kazi nzito.

3. Kazi: Inahamisha mizigo ya upepo wa gable na nguvu za seismic za usawa; huzuia uhamisho wa nje wa ndege wa mihimili ya chuma; inafanya kazi na vijiti vya kufunga ili kuunda diaphragm ngumu ya paa. IV. Udhibiti wa Weld

Vilehemu vya fillet ya unganisho wa mwisho huainishwa kama vile vya Daraja la II; hupitia ukaguzi wa kawaida wa kuona na, kwa miradi muhimu, hugundua Uchunguzi wa Ultrasonic (UT) badala ya ukaguzi wa 100%.

V. Vigezo vya Ulinzi wa Kutu

1. Mifumo ya kawaida ya kusawazisha chuma ya miundo ya usawa: maandalizi ya uso wa mwongozo wa St3; primer pamoja na topcoat na unene wa filamu kavu jumla ya 60-90 μm.

2. Mazingira ya ufukweni yenye kutu: Mabati kamili ya dip-joto.

VI. Vipengele vya Uunganisho

Kiwango: Daraja la 4.8 bolts za kawaida. Vifaa vinavyostahimili mitetemo au vifaa vya korongo: Boliti za daraja la 8.8 zenye nguvu ya juu, zilizowekwa washers bapa na washer wa springi.

VII. Tofauti fupi Kati ya Aina Tatu za Kufunga

1. Ufungaji wa upau wa chuma wa pande zote: Inabadilika; mvutano-tu; kwa programu za usaidizi nyepesi.

2. Angle chuma bracing: Standard msingi bracing; mvutano-tu; usanidi wa kawaida kwa majengo ya kawaida ya viwanda.

3. Ufungaji wa sehemu ya mashimo ya mviringo (CHS): Imara (inastahimili mvutano na mgandamizo); maalumu kwa ajili ya kazi nzito na zinazostahimili tetemeko.
