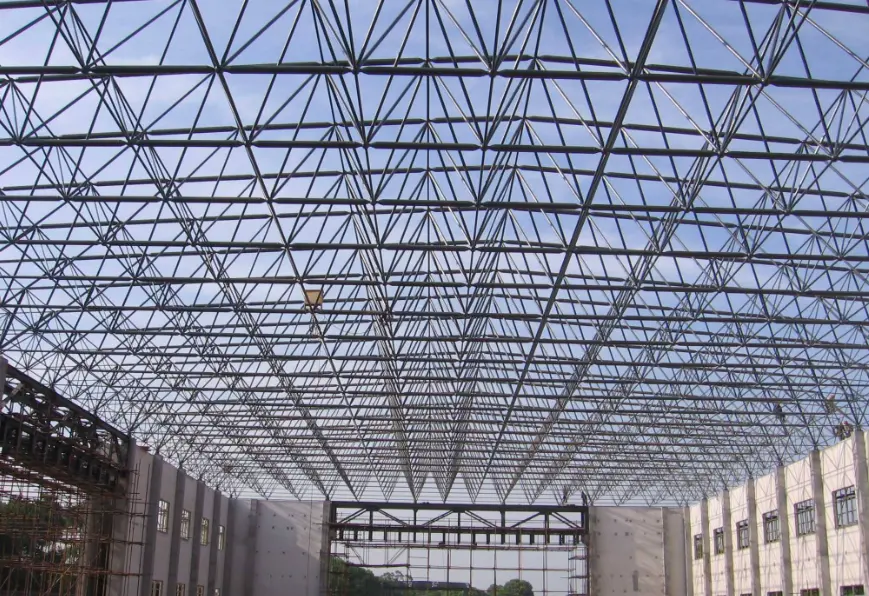

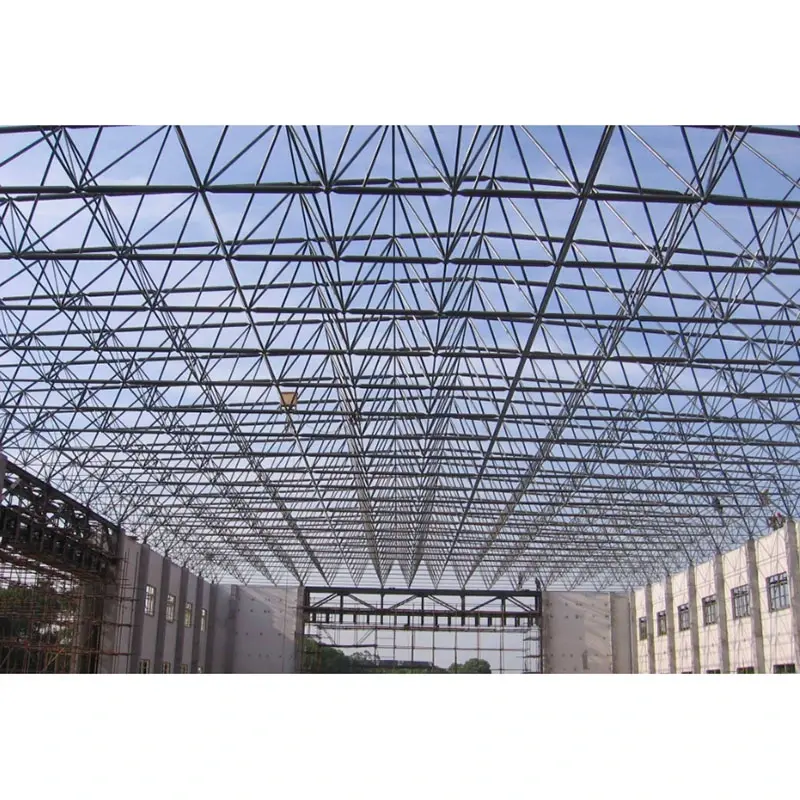

Muundo Kubwa wa Muundo wa Nafasi ya Chuma cha Span

Ufafanuzi wa Bidhaa za Msingi

1. Ufafanuzi wa Jumla

Kwa mujibu wa Kiwango cha Usanifu wa Miundo ya Chuma (GB 50017), miundo ya paa ya gridi ya anga yenye urefu wa mita 60 au zaidi imeainishwa kuwa Miundo Kubwa ya Miundo ya Nafasi ya Chuma ya Span. Zimekusanywa kutoka kwa viunga vya neli za chuma na viungio vya duara katika mifumo ya kijiometri kama vile piramidi za quadrangular au triangular. Hii ni mifumo ya anga isiyo na kipimo ambapo mizigo inasambazwa duniani kote, na wanachama kimsingi hupitia mvutano wa axial au mbano. Wanatoa uthabiti wa hali ya juu na huunda nafasi zisizo na safu, nafasi wazi, na kuzifanya ziwe bora kwa viwanja, vituo vya maonyesho, vituo vya treni ya kasi, vibanda vya kuhifadhia makaa ya mawe, vituo vya ndege na zaidi.

2. Ufafanuzi Mahususi: Msingi wa Fremu ya Nafasi (Msingi wa Usaidizi)

Msingi wa fremu ya nafasi ni muundo-msingi-kawaida saruji au msingi wa rundo-unaounga mkono fani za fremu ya nafasi na kuhamisha mizigo yote kutoka kwa muundo mkuu (nguvu za axial, nguvu za kukata, nyakati za kupinda, nguvu za mlalo, na nguvu za seismic) hadi chini; hutumika kama msingi wa muundo wa fremu ya nafasi.

· Sifa za Kimuundo: Inakabiliwa na shinikizo la wima, msukumo wa mlalo, nguvu za kuinua, na torque; inahitaji usahihi wa juu sana kuhusu makazi, mwinuko, na uwekaji wa sehemu zilizopachikwa.

· Mambo Muhimu ya Kudhibiti: Utatuzi tofauti unaweza kusababisha moja kwa moja kupasuka kwa viungio vya fremu ya nafasi na kuyumba kwa wanachama, na kuifanya kuwa sababu muhimu katika kufaulu au kutofaulu kwa fremu za nafasi kubwa.

3. Tofauti ya Istilahi za Fremu ya Nafasi ya Pamoja

· Mwili wa Fremu ya Anga: Muundo wa gridi ya anga ya juu (wanachama + viungo vya duara);

· Ubebaji wa Fremu ya Nafasi: Sehemu ya kuhamisha mzigo inayounganisha fremu ya nafasi kwenye msingi;

· Space Frame Foundation: Muundo wa zege ulioimarishwa, kifuniko cha rundo, au sehemu iliyotengwa iliyo chini ya fani.

Kamilisha Usanidi wa Mfumo

Sehemu ya 1: Mfumo Mkuu wa Fremu ya Nafasi ya Juu (Muundo Msingi wa Kubeba Mzigo)

1. Mfumo wa Muundo (Chaguo kuu)

· Orthogonal Square Pyramid Space Frame: Inatumika sana; hutoa ugumu wa sare na ufungaji wa paa rahisi; chaguo linalopendekezwa kwa nyayo za mstatili.

· Fremu ya Nafasi ya Piramidi ya Mraba: Utendaji bora wa muundo na matumizi ya chini kidogo ya chuma; yanafaa kwa spans ya kati hadi kubwa.

· Fremu ya Nafasi ya Piramidi ya Pembe: Utulivu wa anga wa juu; yanafaa kwa nyayo za mviringo au za polygonal.

· Fremu ya Nafasi ya Mpira Uliochomezwa: Inafaa kwa mizigo mizito, sehemu kubwa zaidi (zaidi ya mita 80), mifumo ya paa nzito na hali ya upakiaji wa juu.

· Mfumo wa Nafasi ya Mpira wa Bolted: Inafaa kwa mizigo nyepesi na spans kubwa za kawaida; inaangazia uundaji wa kiwanda, kusanyiko la tovuti, na ujenzi wa haraka.

2. Usanidi Mkuu wa Nyenzo (Vipimo vya Kawaida)

· Wanachama: Mabomba ya chuma isiyo imefumwa au mabomba ya svetsade ya mshono wa moja kwa moja; Nyenzo: Q355B (ya msingi kwa spans kubwa); Vipimo vya kawaida: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Q235B inaweza kutumika kwa vipindi vidogo.

· Mipira ya Pamoja:

o Mipira ya Bolted: Φ200–Φ400; unene wa ukuta ≥12mm; Nyenzo: Q355B.

o Mipira yenye svetsade: Φ250–Φ500; unene wa ukuta ≥14mm; inajumuisha mbavu za ndani za ugumu.

· Viunganishi: boliti za kiwango cha juu cha daraja la 10.9 (maalum kwa fremu za nafasi); inajumuisha vichwa vya koni zinazolingana, sahani za mwisho, mikono na skrubu za kufunga.

3. Vipengele vya Kuezekea na Vifuniko (Mfumo Kamili wa Kuezeka)

· Paneli za paa: Paneli za alumini-magnesiamu-manganese zenye mshono wa Kudumu, shuka za rangi zenye wasifu na paneli za kuangaza mchana (zilizojanibishwa).

· Muundo wa Sekondari wa Paa: Vipuli vya chuma vya sehemu ya C/Z (Q355B mabati ya dip ya moto, unene wa kupaka ≥80μm), vijiti vya paa na vijiti.

· Kuzuia maji na insulation: Pamba ya mwamba au safu ya glasi ya kuhami, membrane inayoweza kupumua, mifereji ya maji, mirija ya chini na vifuniko vya matuta.

Sehemu ya II: Mfumo wa Kubeba Fremu ya Nafasi (Kiini cha Uhamisho wa Mzigo kati ya Miundo ya Juu na ya Chini)

Fani hutumika kama nodi pekee za kuhamisha mzigo kati ya sura ya nafasi na msingi wa saruji; uteuzi wa miundo ya muda mrefu lazima iwe kulingana na mahitaji maalum ya mzigo:

1. Fani za ukandamizaji wa gorofa-sahani: Beba ukandamizaji wa wima tu; kutumika kwa usaidizi wa makali na maeneo yenye nguvu za chini za usawa.

2. Unidirectional / bidirectional sliding fani: Punguza mkazo wa joto na kushughulikia upanuzi / contraction ya joto; muhimu kwa muafaka wa nafasi ya muda mrefu.

3. Fani zenye bawaba (fani za bawaba za spherical): Ruhusu mzunguko na upitishaji wa nguvu zenye pande nyingi; kutumika katika pembe, katika maeneo yenye nguvu za juu za usawa, na katika maeneo yenye mahitaji kali ya seismic.

4. Bei zinazostahimili mkazo (fani zinazostahimili kuinuliwa): Hutumika kwenye miisho ya miisho, miisho ya miisho, na sehemu ambazo zinakabiliwa na uvutaji mkubwa wa upepo ili kuzuia fremu ya nafasi kuinuliwa.

Vifaa vya kuzaa: Sahani za msingi, mbavu za kuimarisha, bolts za nanga, na shimu za kurekebisha (kwa kurekebisha usawa na mwinuko).

Sehemu ya Tatu: Mfumo wa Msingi wa Chini

Uteuzi unategemea hali ya kijiolojia, muda, na uainishaji wa mzigo; chaguo lililopo kwa miundo ya muda mrefu ni mchanganyiko wa rundo-plus-pile-cap:

I. Aina za Msingi za Kawaida

1. Saruji iliyoimarishwa ya miguu iliyotengwa: Spans ya 60-80m, hali nzuri ya kijiolojia, mizigo ya wastani.

2. Misingi ya mikanda (nyayo zinazoendelea): Viunzi vya nafasi vilivyorefushwa, viunzi vinavyoendelea, mahitaji ya juu ya upinzani wa nguvu ya mlalo.

3. Misingi ya rundo yenye vifuniko vya rundo (inayopendekezwa kwa muda mrefu): Inapita zaidi ya 80m, misingi ya udongo laini, mizigo mizito, kanda za juu za mshtuko wa seismic.

o Aina za rundo: Mirundo ya kutupwa mahali penye kuchoka, milundo ya mabomba yaliyowekwa awali.

o Vifuniko vya rundo: Vifuniko vya rundo vya saruji vilivyoimarishwa vya mraba/mstatili (saruji C30/C35).

4. Raft foundations: Miradi yenye maeneo makubwa sana ya uso, hali changamano ya kijiolojia, na mahitaji madhubuti ya kudhibiti makazi tofauti.

II. Muundo wa Msingi wa Msingi na Sehemu Zilizopachikwa

1. Nguvu za Zege: Vifuniko vya rundo/msingi msingi C30–C35; kupofusha saruji C15;

2. Sehemu Zilizopachikwa Msingi:

o Sahani za chuma zilizoingizwa kwa usaidizi: Unene 16-20 mm, svetsade kwa rundo la kuimarisha cap;

o Boliti za nanga zilizopachikwa: Ili kupata vifaa vya fremu ya nafasi; Q355 bolts chuma, kamili na karanga na sahani kuzaa;

3. Udhibiti wa Usahihi (Viwango vya lazima kwa miundo yenye urefu mkubwa):

o Kupotoka kwa mhimili ≤ ± 5 mm;

o Kupotoka kwa mwinuko wa juu wa uso ≤ ± 3 mm;

o Tofauti ya urefu kati ya viunga ndani ya muda sawa ≤ 2 mm.

Sehemu ya IV: Mifumo ya Kukaza na Utulivu

Miundo ya Muundo wa Nafasi ya Steel Kubwa ya Span inahusisha urefu muhimu na nguvu kubwa za usawa (upepo, seismic); mfumo wa kina wa utulivu ni wa lazima:

1. Wanachama wa kuunganisha fremu ya nafasi ya ndani: Wanachama wa wavuti wima/wa mshazari kati ya chord za juu na za chini (muhimu kwa fremu ya nafasi);

2. Uimarishaji wa safu wima: Kuunganisha kwa msalaba (chuma cha pembe au bomba la chuma) kati ya nguzo za saruji ili kupinga nguvu za mlalo za longitudinal;

3. Ufungaji wa usawa wa paa: Vijiti vya kufunga vya usawa na viunga vya diagonal ndani ya ndege ya kamba ya juu, na kutengeneza diaphragm ya paa imara;

4. Fremu za nafasi za pembe za kulia na za mwisho: Funga ncha, boresha uthabiti wa jumla, na uzuie mizigo ya upepo;

5. Viunga vya goti/vijiti vya kufunga: Vipengee vya uimara vya pembeni vya purlins (kufuata mantiki sawa na kuezekea chuma cha kupima mwanga).

Sehemu ya V: Kuzuia kutu, Ulinzi wa Moto na Mifumo ya Ulinzi wa Umeme

1. Kupambana na kutu

· Vipengele vilivyotengenezwa kiwandani: Mabati ya moto-dip kwa ujumla (unene wa mipako ya zinki ≥85 μm); kuongezeka kwa unene kwa maeneo ya viwanda ya pwani au kemikali;

· Sehemu za kulehemu za tovuti na sehemu zenye svetsade za kutengeneza: Ulipuaji wa abrasive kwa ajili ya kuondolewa kwa kutu + epoxy zinki-tajiri primer + topcoat;

· Nodi na boli za spherical: Kiwanda-mabati; kukata kwenye tovuti ambayo huharibu mipako ni marufuku.

2. Ulinzi wa Moto

· Utumiaji wa mipako maalum ya kuzuia moto (aina nyembamba sana au nyembamba-filamu) kulingana na ukadiriaji wa moto wa jengo; kiwango cha upinzani cha moto cha 1.0 h hadi 2.0 h;

· Uangalifu maalum kwa viunga vya kupaka, sehemu zilizopachikwa, na bolts. 3. Ulinzi wa umeme

· Sehemu ya juu ya fremu ya nafasi hufanya kazi kama mfumo wa kusitisha hewa;

·Makondakta ya chini yaliyoundwa kupitia vihimili, viunga vya nanga, na uimarishaji wa msingi;

·Elektroni za kutuliza zilizowekwa ndani ya msingi na kuunganishwa kwenye mtandao mkuu wa ulinzi wa umeme wa jengo.

Sehemu ya 6: Usaidizi wa Ufungaji na Ujenzi

1.Njia za usakinishaji: Mkusanyiko wa kipande-kwa-kipande cha urefu wa juu, upandishaji wa moduli, unyanyuaji muhimu, utelezi wa kujumlisha (msingi kwa spans kubwa);

Vifaa vya 2.Core: Jumla ya kituo, ngazi, wrench ya torque, mfumo wa kuinua / sliding ya hydraulic, cranes kubwa, cranes za gantry;

3. Nyenzo za usaidizi: Kilainishi maalum cha bolts za nguvu ya juu, sealant, shimu, fremu za msaada wa muda, waya za watu.

Kamilisha Orodha ya Vipengele

1.Fremu ya nafasi ya juu: Wanachama wa bomba la chuma + tufe zilizofungwa / tufe zilizo svetsade + bolts za nguvu za juu + vichwa vya conical / sahani za mwisho;

2.Mfumo wa paa: Paneli za paa + C/Z-purlins + insulation & kuzuia maji + mifereji ya maji na mabomba ya chini;

3.Usaidizi wa kubeba mzigo: Usaidizi usiohamishika / wa kuteleza / wa spherical/uplift-resistant + bolts za nanga + sahani za chuma zilizopachikwa;

4.Substructure/Msingi: Misingi iliyotengwa / misingi ya strip / kofia za rundo (rebar + saruji + sehemu zilizopachikwa);

5.Uimarishaji wa uthabiti: Uimarishaji wa safu wima kati ya safu, uimarishaji wa paa mlalo, fremu za nafasi ya gable-mwisho;

Mifumo ya 6.Ulinzi: Mabati ya kuchovya moto (kupambana na kutu), mipako inayostahimili moto, ulinzi wa umeme na kutuliza;

7.Saidizi za Ufungaji: Viunga vya muda, vifaa vya kuinua, vyombo vya uchunguzi, vifaa vya kufunga.

Paa la Kawaida la Chuma cha Mwanga dhidi ya Muundo wa Fremu ya Nafasi ya Chuma Kubwa ya Span

·Paa la kawaida la chuma chenye mwanga: Kimsingi fremu ngumu za lango; urefu chini ya 60m; haina mfumo wa gridi ya anga;

·Muundo Kubwa wa Nafasi ya Chuma ya Span: Span ≥ 60m; muundo wa gridi ya anga; inategemea hatua muhimu ya kubeba mzigo wa anga; mahitaji ya misingi, viunga na usahihi ni kubwa zaidi kuliko yale ya miundo ya chuma nyepesi.

Faida za Msingi

1. Uwezo mkubwa wa ziada unaruhusu miundo isiyo na safu, na kuongeza matumizi ya nafasi ya ndani.

2. Tabia ya muundo wa tatu-dimensional inahakikisha usambazaji wa mzigo wa usawa na upinzani bora kwa nguvu za seismic na shinikizo la upepo.

3. Nyepesi lakini ngumu; muundo unapinga deformation ya jumla na sagging.

4. Vipengele vilivyotengenezwa na kiwanda huruhusu mkusanyiko wa haraka kwenye tovuti.

5. Jiometri inayonyumbulika inasaidia maumbo mbalimbali, ikiwa ni pamoja na kuba tambarare, iliyopinda, ya duara na isiyo ya kawaida.

6. Muundo thabiti na wa kudumu; maisha marefu ya huduma wakati wa kutibiwa kwa upinzani wa kutu.

Vivutio vya Kutofautisha

I. Faida za Utendaji wa Kimuundo

1. Usambazaji wa mizigo ya pande tatu: Tofauti na fremu za lango au mihimili ya wavuti-imara (ambayo inaweza kupinda na kukatwa), washiriki katika fremu ya nafasi hupitia mkazo na mgandamizo wa axial. Hii inahakikisha matumizi bora ya nyenzo na kupunguza uzito wa kibinafsi. Mizigo kutoka kwa spans kubwa zaidi inasambazwa sawasawa kwenye vifaa, kupunguza mizigo ya pointi na kupunguza gharama za msingi.

2. Muundo usio na kipimo sana: Hutoa upungufu mkubwa wa usalama; kushindwa kwa mwanachama mmoja hakutasababisha kuanguka kabisa. Ni bora zaidi kuliko mihimili iliyopangwa na fremu za mlango katika kustahimili matetemeko ya ardhi, upepo, theluji, na makazi yasiyo sawa, na kuifanya kuwa bora kwa majengo makubwa ya umma kama vile viwanja, vibanda vya kuhifadhia makaa ya mawe na vituo vya ndege.

3. Nafasi kubwa zisizo na safu: Hufikia kwa urahisi nafasi zilizo wazi za mita 60-150. Kinyume chake, fremu za lango kwa kawaida huwa na kikomo cha kiuchumi cha ≤36 mita, na mihimili mikubwa ya chuma mara nyingi hukosa ufaafu wa gharama; muafaka wa nafasi hutoa mambo ya ndani makubwa, yasiyozuiliwa, yasiyo na safu.

II. Vivutio vya Nyenzo na Gharama

1. Kupunguza matumizi ya chuma kwa spans sawa

Kwa matumizi ya span kubwa, matumizi ya chuma kwa kila kitengo cha eneo lililopangwa ni ya chini kuliko ile ya trusses za chuma au mihimili ya paa imara ya mtandao. Fremu za nafasi za mpira zilizopigwa hunufaika kutokana na uzalishaji wa wingi wa kiwanda uliosanifiwa na gharama ya chini kupitia ununuzi wa wingi wa nyenzo za msingi (mirija ya chuma na mipira ya chuma).

2. Kubadilika kwa mzigo mkubwa

Inafaa kwa matumizi anuwai, kutoka kwa paa nyepesi za glazed hadi vifuniko vizito vya makaa ya mawe na paa zenye vifaa. Uteuzi wa nyenzo unaweza kurekebishwa kwa urahisi ili kudhibiti gharama—kwa kutumia chuma cha Q235 kwa mizigo nyepesi na Q355 kwa mizigo mizito zaidi.

III. Vivutio vya Uzalishaji na Uchakataji

1. Fremu Sanifu za Kiwanda-Zilizotengenezwa Awali za Mipira ya Bolt: Viunga vya mirija ya chuma hukatwa kwa urefu, vichwa vya koni na sahani za mwisho huunganishwa mapema, na mipira ya chuma inagongwa-yote ndani ya warsha-kabla ya kupangwa na kuunganishwa. Kazi kwenye tovuti ni mdogo kwa kuunganisha na kuimarisha bolts za nguvu za juu, na kulehemu ndogo inahitajika. Kwa kulinganisha, trusses na muafaka rigid mara nyingi huhitaji kina juu ya tovuti splicing na kulehemu.

2. Utangamano wa Kipengele cha Juu: Fremu moja ya nafasi hutumia viwango vichache vya mpira, bolt na vipimo vya bomba la chuma, kuhakikisha ubadilishaji wa juu wa sehemu. Hii hurahisisha uzalishaji wa wingi, usimamizi wa hesabu, na matengenezo ya siku zijazo au uingizwaji.

IV. Tofauti za ujenzi na ufungaji

1. Mbinu Inayonyumbulika na Mbalimbali za Ufungaji: Mbinu mbalimbali—kama vile kuunganisha kipande-kipande kwa urefu, kunyanyua vizuizi, kunyanyua kwa maji muhimu, na utelezi wa kujumlisha—huruhusu ujenzi katika nafasi kubwa, juu zaidi, au nafasi ndogo. Kinyume chake, viunzi na viunzi dhabiti vya lango hubanwa kwa kiasi kikubwa na radii ya uendeshaji wa crane.

2. Kasi ya Ujenzi Inayoweza Kudhibitiwa: Uundaji wa kiwanda kwa wakati mmoja na mkusanyiko wa tovuti hufupisha ratiba ya jumla ya mradi. Kutokuwepo kwa kulehemu kwa kina kwenye tovuti kunapunguza hitaji la kugundua dosari na urekebishaji wa kupambana na kutu.

V. Faida katika Fomu ya Kuezeka na Usanifu

1. Uundaji wa Juu: Maumbo ya Mstatili, ya mviringo, ya duara, duara, na yaliyopinda mara mbili yanaweza kufikiwa. Fremu dhabiti na mihimili iliyopangwa hujitahidi kuunda paa kubwa zilizopinda, na kufanya fremu za nafasi kuwa bora kwa miundo yenye umbo la kipekee kama vile vituo vya maonyesho na viwanja vya michezo.

2. Mpangilio Ufaao wa Paa: Mpangilio wa sare, wa kawaida wa nodi za sehemu ya juu hurahisisha uwekaji kwa utaratibu wa purlins, paneli za paa, na vipande vya angani. Hii hurahisisha ujenzi wa ua wa paa na inatoa unyumbufu zaidi katika kubuni mifumo ya mifereji ya maji na mipangilio ya skylight.

VI. Manufaa katika Kudumu: Kuzuia kutu na Ulinzi wa Moto

1. Wanachama Wembamba, Sawa na Mabati Waliokomaa kwa Kuzamisha Moto: Mirija ya chuma na mipira inaweza kuwa na mabati ya kuchovya moto kabisa kwenye kiwanda bila "maeneo yaliyokufa" yanayopatikana katika sehemu za miundo, hivyo kusababisha ubora wa juu wa kuzuia kutu ikilinganishwa na fremu ngumu za sehemu ya H. Hii inatoa faida mahususi ya maisha ya huduma katika mazingira ya ufuo au yenye kutu ya kemikali.

2. Utumiaji Rahisi wa Mipako Inayozuia Moto: Pamoja na washiriki tofauti na sehemu za uso zinazoweza kudhibitiwa, uwekaji wa mipako ya filamu nyembamba isiyozuia moto ni mzuri zaidi wa nyenzo na haraka kuliko kupaka mihimili mikubwa ya wavuti na safu.

VII. Muhimu wa O&M ya Baada ya Ujenzi

1. Nyepesi na mizigo ya chini ya matengenezo ya paa; mpangilio rahisi kwa walkways za matengenezo;

2. Tabia ya wazi ya muundo; wanachama walioharibiwa wanaweza kubadilishwa kwa sehemu maalum bila kubomolewa kwa paa au urekebishaji, na kusababisha gharama ndogo za matengenezo.

VIII. Ulinganisho mfupi na Mifumo ya Kushindana

1. Muafaka Mgumu wa Lango: Inafaa kwa spans ndogo hadi za kati; tabia ya muundo iliyopangwa; hutegemea wanachama flexural; gharama ya chini; ufanisi wa gharama hupungua kwa kasi kwa spans zaidi ya 36m;

2. Trusses za chuma: Tabia ya muundo wa mpangilio; ugumu dhaifu wa upande; uzito mkubwa wa kujitegemea kwa spans kubwa; inahitaji kulehemu muhimu kwenye tovuti;

3. Miundo ya Nafasi ya Chuma: Tabia ya miundo ya anga; chaguo bora kwa spans kubwa zaidi; ugumu wa juu; jiometri rahisi; kiwango cha juu cha usalama.

Mchakato wa Utengenezaji wa Kawaida

I. Mchakato wa Kutengeneza Mpira wa Chuma

1. Kukata na Kubuni: Kushona paa ya chuma ya pande zote → Kupasha joto kwa masafa ya wastani na kutengeneza nafasi zilizoachwa wazi za mipira ya chuma;

2. Uchimbaji: Kugeuza lathe ya uso wa spherical → Uchimbaji wa pembe nyingi wa mashimo ya bolt na kugonga kwa kutumia mashine ya kuchimba visima kulingana na michoro;

3. Ukaguzi na NDT: Ukaguzi wa thread; kupima chembe magnetic (MPT) kuchunguza nyufa;

4. Kuzuia kutu: Mabati ya maji moto kwa ujumla.

Mipira Iliyosocheshwa: Kukanyaga bamba la chuma katika hemispheres mbili → Beveling → Kuunganishwa kwa viimarishi vya ndani vya pete → Uchomeleaji wa safu ya chini ya maji ili kuunganisha hemispheres → NDT → Kusaga → Kutia mabati.

II. Mchakato wa Uundaji wa Wanachama wa Nafasi ya Nafasi

1. Kukata Bomba la Chuma: Kukata kwa urefu usiohamishika wa mabomba ya imefumwa au svetsade kwa kutumia saw CNC; posho kwa shrinkage ya kulehemu ni pamoja na; nyuso za mwisho za gorofa;

2. Kichwa cha Koni na Utengenezaji wa Bamba la Mwisho: Kugeuza ghushi hadi umbo;

3. Mkutano na kulehemu: Kabla ya mkusanyiko wa vichwa vya koni / sahani za mwisho kwenye ncha za bomba; nafasi kupitia zana; kupenya kamili CO₂ kulehemu kwa mzunguko;

4. Weld NDT: Uchunguzi wa Ultrasonic (UT) kwa wanachama muhimu wa span kubwa; hundi za doa kwa welds za Daraja la II;

5. Kunyoosha na Kuondoa Kutu: Kunyoosha wanachama; ulipuaji wa risasi hadi daraja la Sa2.5;

6. Kuzuia kutu: Mabati ya maji moto kwa ujumla.

III. Usindikaji wa Mikusanyiko ya Bolt ya Nguvu ya Juu

1. Kukata chuma cha mviringo → Kuzima na kuwasha → Kugeuza nje → Kukunja nyuzi;

2. Kupima ugumu, kugundua dosari, na kuweka mabati ya maji moto; usindikaji wa wakati mmoja na galvanizing ya sleeves vinavyolingana na screws kuweka.

IV. Kiwanda kabla ya mkusanyiko

1. Chagua vitengo 1-2 vya kawaida kwa mkusanyiko wa majaribio kwenye jig;

2. Thibitisha usawazishaji wa shimo la mpira, kina cha kuingiza bolt, na urefu wa jumla wa mwanachama;

3. Kurekebisha vipimo vya sehemu zisizo za kawaida ili kuhakikisha mkusanyiko wa laini kwenye tovuti.

V. Ufungaji na Uainishaji

Vipengele vya nambari kwa kanda na vipimo; pakiti wanachama, mipira ya chuma, na bolts tofauti; alama na nambari za mhimili.

VI. Taratibu za Bunge kwenye tovuti

1. Upimaji na mpangilio; kusawazisha na kuweka viunga;

2. Utekelezaji kulingana na mpango wa ujenzi: mkutano wa kipande kwa kipande kwa urefu / kuinua block / kuinua muhimu;

3. Kusanya mipira ya chord ya chini na wanachama kwanza → sakinisha washiriki wa wavuti → kusanya chord ya juu; kaza boliti za kiwango cha juu cha daraja la 10.9 ili kubuni torque kwa kutumia wrench ya torque;

4. Ukaguzi wa kitu kidogo, mguso wa mipako ya kuzuia kutu kwenye welds, na uwekaji wa mipako inayostahimili moto.

Kumbuka: Tofauti za Fremu za Nafasi za Mpira Uliochomezwa

Ulehemu wa kupenya kamili wa viungo kwenye tovuti; kugundua kasoro kwa kila kupita kwa weld; hakuna mchakato wa kuimarisha bolt ya juu-nguvu.

Vigezo muhimu vya Utendaji

I. Maelezo ya Kijiometri ya Vipengele Kuu

1. Wanachama wa Mipira ya Chuma cha Nafasi (Q235B/Q355B; Q355B inapendekezwa kwa spans kubwa)

Vipenyo vya kawaida vya bomba × unene wa ukuta: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Urefu wa mwanachama uliokamilika: 1.0m–3.5m (ukubwa wa gridi ya kawaida: 1.5m–3.0m);

Uvumilivu wa unyoofu wa utengenezaji: ≤L/1000; mkengeuko wa upenyo wa uso wa mwisho: ≤0.5mm.

2. Nyanja za Bolted

Kipenyo cha nyanja: φ100, φ120, φ140, φ160, φ180, φ200–φ400;

Unene wa ukuta: 12-20mm; uvumilivu wa angular kwa mashimo yaliyopigwa kwenye uso wa nyanja: ± 15′.

3. Vifungo Vinavyohusishwa

Daraja la 10.9 bolts high-nguvu: M12, M14, M16, M20, M22, M24, M27, M30; vifaa: sleeves, vichwa vya conical, sahani za mwisho, screws za kuweka locking.

4. Sahani za Msaada

Unene wa sahani ya msingi: 16-30mm; unene wa sahani ngumu: 12-20mm; boliti za nanga zilizopachikwa: Q355.

II. Sifa za Mitambo ya Nyenzo

III. Utendaji wa Kubeba Mzigo wa Kimuundo

1. Sifa za kubeba mzigo: Wanachama wote katika Muundo wa Muundo wa Nafasi ya Chuma Kubwa wa Span wanakabiliwa na mvutano wa axial au mgandamizo; hakuna wanachama flexural; ni muundo wa tuli usio na kipimo; kushindwa kwa wanachama binafsi hakusababishi kuanguka kwa jumla.

2. Spans za Kawaida Zinazotumika

1. Fremu za nafasi za tufe-bolted: 12m–80m;

2. Fremu za nafasi zilizo svetsade: 50m–180m (kwa spans kubwa zaidi na mizigo mizito). 3. Thamani za kawaida za upakiaji wa paa: Mzigo uliokufa 0.30–0.80 kN/m²; mzigo wa moja kwa moja 0.5-1.0 kN/m²; miundo ya kazi nzito (k.m., vihenge vya makaa ya mawe) vinaweza kuzidi 2.0 kN/m².

4. Ubadilishaji wa hali ya joto: Vihimili vya kutelezesha lazima visakinishwe kwa upana unaozidi mita 60 katika mwelekeo mmoja ili kupunguza mikazo ya upanuzi/msinyo wa mafuta.

IV. Viwango vya kugundua kasoro na weld

1. Welds circumferential kati ya wanachama na vichwa vya koni: Daraja la II welds; Uchunguzi wa Ultrasonic wa 100% (UT) kwa wanachama muhimu wa muda mrefu; 20% ya sampuli nasibu kwa wanachama wa kawaida.

2. Butt welds kwa nyanja svetsade: Daraja la II welds; 100% kugundua dosari kwa miradi muhimu.

V. Vigezo vya Kupambana na kutu

1. Bidhaa zilizokamilishwa na kiwanda: Mabati ya moto-dip; unene wa mipako ya zinki ≥85 μm (≥120 μm kwa maeneo ya pwani ya kutu).

2. Matengenezo ya tovuti ya maeneo yaliyoharibiwa: Mchanga wa mchanga hadi daraja la Sa2.5 → primer ya epoxy-tajiri ya zinki + kanzu ya kati + topcoat; jumla ya unene wa filamu kavu ≥120 μm.

VI. Vigezo vya Ulinzi wa Moto

Kwa majengo ya umma na mimea ya viwandani, weka mipako yenye filamu nyembamba au nyembamba-filamu isiyozuia moto kulingana na ukadiriaji unaohitajika wa moto (vikomo vya upinzani wa moto vya 0.5h, 1.0h, 1.5h, au 2.0h); unene wa mipako lazima uzingatie viwango vinavyofaa.

VII. Vigezo vya Udhibiti wa Ufungaji

1. Kusaidia kupotoka kwa mhimili ≤± 5 mm; msaada juu ya mwinuko wa uso ≤± 3 mm; tofauti ya mwinuko kati ya viunga vilivyo karibu ≤2 mm.

2. Torati ya kukaza ya mwisho ya bolt yenye nguvu ya juu lazima ifuate kabisa maadili maalum; kina cha ushiriki wa nyuzi lazima kizingatie michoro ya muundo.

VIII. Matumizi ya Chuma Marejeleo (kwa eneo lililokadiriwa)

Paa nyepesi za mchana: 12-22 kg/m²

Mimea na kumbi za kawaida za viwandani: 22-35 kg/m²

Shedi za makaa ya mawe na paa zinazoshikilia vifaa vizito: 35-60 kg/m²
