Safu ya chuma ya pande zote

Nguzo za chuma za mviringo ni miundo ya wima inayobeba mzigo ambayo kimsingi inaundwa na mirija ya chuma yenye mashimo ya duara. Katika programu za uhandisi, hustahimili mgandamizo wa axial huku pia ikichukua muda wa kuinama, nyakati za msokoto, na mizigo mingine iliyounganishwa kulingana na usanidi wa muundo. Nguzo hizi zinaweza kutengenezwa kwa kutumia zilizopo za chuma za mviringo zisizo imefumwa au svetsade; vigezo maalum kama vile kipenyo cha bomba, unene wa ukuta, daraja la nyenzo na maelezo ya muunganisho—hubainishwa kulingana na mizigo ya muundo, urefu, urefu wa jengo, masharti ya usakinishaji na mazingira ya huduma. Toleo la bidhaa huenea zaidi ya chombo chenye neli yenyewe ili kujumuisha mfumo wa kina wa vijenzi, kama vile sahani za msingi, vibao vya juu, viimarishio vigumu, corbels, sahani za gusset, flanges, sahani za kuunganisha, boli za nguvu nyingi na viambatisho vya kunyanyua.

Uhandisi maalum pamoja na usanidi kamili wa unganisho ili kukidhi mahitaji anuwai ya miradi ya muundo wa chuma:

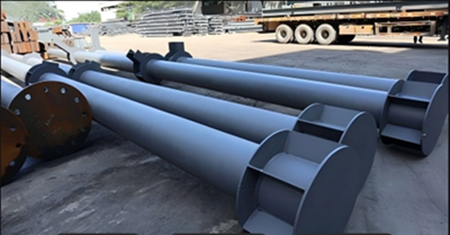

Nguzo za chuma za pande zote zinatengenezwa kwa urefu maalum na maelezo ya uunganisho kulingana na michoro za ujenzi wa miundo. Mfumo huu unajumuisha sehemu kuu ya neli kuu, miunganisho ya mwisho wa juu na chini, vifaa vya kuunganisha, na vipengele vya msaidizi, vilivyopangwa katika moduli tano: mwili wa safu, kiolesura cha msingi wa safu/msingi, uunganisho wa kofia ya safu, uunganisho wa boriti hadi safu, na vifaa vya msaidizi. Vipimo kwa kawaida huteuliwa kuwa φD×t×L, ambapo D inawakilisha kipenyo cha nje, t unene wa ukuta, na L urefu wa sehemu (k.m., φ219×8×6000 inaonyesha kipenyo cha nje cha 219 mm, unene wa ukuta wa 8 mm, na urefu wa 6000 mm). Vipenyo vya kawaida vya nje ni pamoja na φ89, 114, 165, 219, 273, 325, 426, 530, 630, na saizi kubwa zaidi, na unene wa ukuta unaoweza kuchaguliwa kulingana na mahitaji ya mradi.

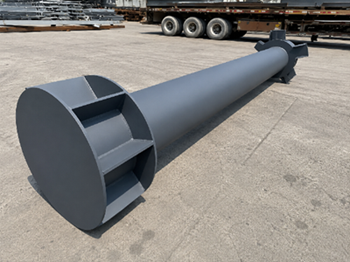

Kwa nguzo za muda mrefu zaidi, uundaji wa sehemu unaweza kuajiriwa ili kushughulikia vikwazo vya usafiri, kuinua na ujenzi wa tovuti, na viunganisho vinavyotengenezwa kupitia flanges au viungo vya svetsade. Misingi ya safu inaweza kuunganishwa na sahani za msingi, bolts za nanga, shimu, na vipengele vya kusawazisha kulingana na aina ya msingi; vichwa vya safu vinaweza kuwa na sahani za kofia, vifungo vya uunganisho, au flanges; na miunganisho ya boriti hadi safu inaweza kujumuisha corbels, sahani za gusset, sahani za kuunganisha, au clamps - kama ilivyobainishwa katika michoro - kuunganisha safu ya neli na miundo ya juu kama vile mihimili ya chuma, trusses, au fremu za nafasi.

Manufaa Muhimu na Vituo vya Uuzaji vya Safu wima za Muundo za Nyuma:

1. Usambazaji wa Mzigo wenye Uwiano, Uimara wa Muundo ulioimarishwa

Sehemu ya msalaba ya mviringo inahakikisha usambazaji wa mzigo sare kwa pande zote, na kuifanya kuwa bora kwa ukandamizaji wa axial na hali ya upakiaji wa pande nyingi.

2. Muonekano Mzuri, Rufaa ya Urembo

Wasifu laini, uliopinda unatoa mwonekano wa hali ya juu, kusawazisha uwezo wa kubeba mzigo wa miundo na uzuri wa usanifu wa jumla.

3. Upinzani wa Upepo wa Chini, Inafaa kwa Miradi ya Nje

Wasifu wa mviringo hupunguza upinzani wa upepo, na kuifanya kufaa kwa miundo ya hewa wazi kama vile dari, pergolas na viwanja.

4. Muundo wa Mashimo, Usafiri Rahisi na Kuinua

Huboresha uwiano kati ya uwezo wa kubeba mzigo na uzani wa kujitegemea huku ikitimiza mahitaji ya muundo, kuwezesha usafiri, kuinua na usakinishaji kwenye tovuti.

5. Chaguo Mbalimbali za Kupambana na Kutu kwa Mazingira Changamano

Inaauni matibabu mbalimbali ya kuzuia kutu—kama vile kupaka dawa na kutia mabati ya maji moto—kuruhusu suluhu zinazolenga mazingira mahususi kama vile mipangilio ya unyevu au ya nje.

6. Ubinafsishaji Kulingana na Michoro, Urekebishaji wa Mradi Unaobadilika

Vipimo vinavyoweza kugeuzwa kukufaa—ikiwa ni pamoja na kipenyo cha nje, unene wa ukuta, urefu, vibao vya kuunganisha, bati za msingi na sehemu zilizopachikwa—hukidhi mahitaji mbalimbali ya miradi ya muundo wa chuma.

Mtiririko Sanifu wa Uchakataji Unaohakikisha Ubora wa Safu Wima Zilizokamilika za Chuma:

Nguzo za chuma za mviringo ni vipengele vya kimuundo vilivyoundwa na desturi; ubora wao hautegemei tu malighafi ya chuma bali pia hatua muhimu za usindikaji kama vile kukata, kuviringisha, kulehemu, kunyoosha, kuunganisha unganisho, na matibabu ya kuzuia kutu.

Hatua kuu za uzalishaji na usindikaji ni pamoja na:

Ukaguzi wa malighafi → Mpangilio na ukataji → Kuviringisha na kutengeneza → Kulehemu kwa safu wima → Ukaguzi wa weld → Kuzungusha na kunyoosha → Usindikaji wa mwisho na bevel → Kusanyiko la sahani za msingi, sahani za juu, na viunganishi → Kuchomelea viunganishi → Kukata mashimo na upangaji wa mwisho → Kutoa kutu na kuzuia kutu, kukagua → upangaji wa kuwekea kutu

Nguzo za mviringo zisizo na mshono zinazalishwa kwa njia ya usindikaji zaidi wa mabomba ya chuma ya kumaliza imefumwa. Nguzo za mduara zilizochochewa huhusisha hatua za ziada—kama vile kukata sahani ya chuma, kuviringisha, na kulehemu kwa muda mrefu—kuzifanya zifae hasa kwa miradi inayohitaji kipenyo kikubwa, kuta nene, au vipimo visivyo vya kawaida.

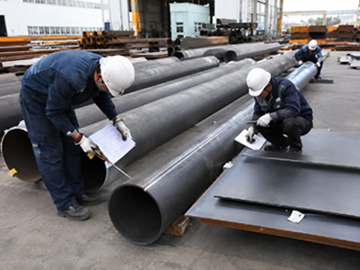

Kufuatia kulehemu, upimaji usio na uharibifu (NDT) unafanywa kwa welds husika kulingana na vipimo vya kubuni; sehemu iliyomalizika inapitia ukaguzi wa mwisho unaofunika usahihi wa dimensional, ubora wa weld, na uadilifu wa mipako ya kuzuia kutu. Alama za kuchomea, uwiano wa ukaguzi na vigezo vya kukubalika kwa miradi tofauti vitabainishwa kwa mujibu wa hati za muundo na viwango vinavyotumika.

Maeneo ya msingi ya matumizi ya safu wima za bomba la chuma:

Muundo wa majengo ya chuma:

Wanachama wa usaidizi wa wima kwa mimea ya viwandani, maghala, na miundo ya chuma iliyotengenezwa tayari.

Maeneo makubwa:

Nguzo za chuma na usaidizi wa miundo kwa viwanja, vituo vya maonyesho, majengo ya muda mrefu, vituo vya usafiri, nk.

Canopies na njia za kutembea:

Kujenga dari za kuingilia, njia za chuma, korido za kuunganisha, na miundo ya usaidizi inayohusiana.

Usanifu wa mazingira:

Pergolas ya mazingira, nguzo za mapambo, vitambaa vya ujenzi, na miradi mingine inayohitaji usawa wa uadilifu wa muundo na muundo wa urembo.

Uhandisi wa Manispaa na usafirishaji:

Inatumika kwa miundo ya manispaa, miundo inayohusiana na daraja, machapisho ya linda, n.k., kulingana na muundo wa kihandisi.

Miradi maalum ya muundo wa chuma:

Kwa miradi inayohusisha urefu wa juu, urefu mrefu, miunganisho ya pande nyingi, au viungo changamano, vipimo vya nguzo za mviringo na muundo wa kina wa viunganisho vinaweza kuamua kupitia uchambuzi wa muundo. Upeo wa maombi ulioorodheshwa katika hati asili ya bidhaa ni pamoja na mimea ya viwandani, madaraja, kumbi, vifaa vya manispaa, mandhari na majengo yaliyojengwa awali.

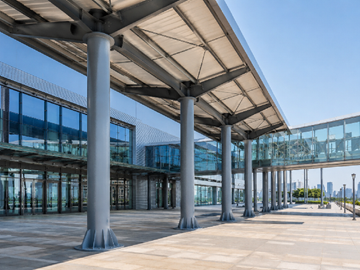

Uchunguzi kifani: Nguzo za mirija ya chuma mviringo kwa mwavuli wa kuingilia na ukanda wa kuunganisha wa kituo cha maonyesho:

Kituo cha maonyesho cha kisasa kinatumia mwavuli wa chuma wa muda mrefu kwenye mlango wake, uliounganishwa na mfumo wa ukanda wa jengo. Mradi ulihitaji usaidizi wa wima kwa mwavuli na korido huku pia ukihitaji viwango vya juu vya uzuri wa usanifu, nafasi ya mzunguko, na athari ya jumla ya kuona; kwa hivyo, nguzo za mirija ya chuma ya duara zilichaguliwa kama washiriki wa msingi wa usaidizi.

Safu za mirija ya mviringo zina wasifu safi, ulioratibiwa ambao huunda lugha ya usanifu iliyoshikamana kando ya kuta za pazia la glasi na muundo wa kisasa wa paa la chuma. Kwa kimuundo, nguzo zimeunganishwa kwenye msingi kupitia sahani za msingi na vipengele vya kuimarisha, wakati sehemu zao za juu zinaunganishwa na mihimili ya chuma na muundo wa paa, na kutengeneza mfumo kamili wa usaidizi wa dari.

Maswali Yanayoulizwa Mara kwa Mara

Swali: Je, wanaweza kubinafsishwa?

Ndiyo. Nguzo za mirija ya mviringo zinaweza kubinafsishwa kulingana na michoro ya uhandisi kuhusu kipenyo cha nje, unene wa ukuta, urefu, nyenzo na aina ya unganisho. Pia tunatoa uundaji wa kusaidia kwa sahani za msingi, sahani za juu, sahani za kuimarisha, sahani za uunganisho, corbels, flanges, sehemu zilizopachikwa, nk. Kwa vipengele vya muda mrefu vya kipekee, uundaji unaweza kufanywa kwa sehemu-kulingana na mahitaji ya usafiri na ufungaji-na viunganisho vinavyotengenezwa kupitia flanges au welding.

Swali: Je, ubora thabiti unahakikishwaje?

Mchakato wa kutengeneza hujumuisha hatua kama vile ukaguzi wa malighafi, kukata, kulehemu, kuzungusha na kunyoosha, kuunganisha pamoja, kuchimba mashimo, matibabu ya kuzuia kutu na ukaguzi wa mwisho wa bidhaa. Upimaji usio na uharibifu (NDT) unafanywa baada ya kulehemu kwa mujibu wa vipimo vya kubuni. Katika hatua ya kumaliza ya bidhaa, usahihi wa dimensional, ubora wa weld, na mipako ya kupambana na kutu imethibitishwa; vipengele basi huwekwa lebo kabla ya kuwekwa kwenye hifadhi au kusafirishwa.

Swali: Je, usafiri ni wa kuaminika?

Nguzo za chuma za mviringo zinaweza kutengenezwa kwa sehemu kulingana na urefu na hali ya mradi, kwa kutumia viunganisho vya flange au svetsade. Vipengele vilivyokamilishwa vinatambulishwa, kukaguliwa, na kufungwa kwa usafirishaji, kuwezesha utunzaji wa vipengele vya muda mrefu zaidi.
