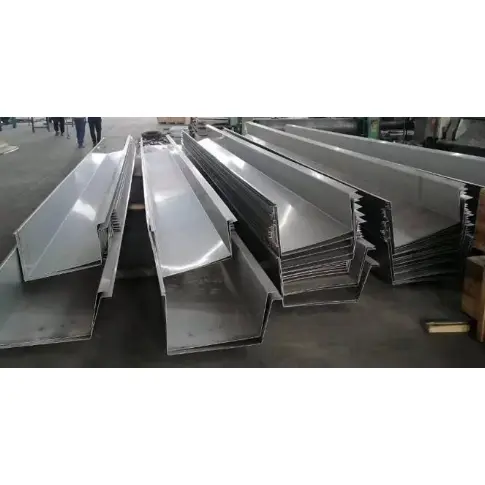

Mfumo wa Gutter wa Paa la Chuma kwa Majengo

Mfumo wa Guta wa Paa la Chuma kwa Majengo unajumuisha mifereji ya maji iliyowekwa kwenye miisho ili kukusanya maji ya mvua kutoka kwenye paneli za chuma zilizopakwa rangi za paa na kuelekeza nje kupitia mabomba ya chini. Ni vipengele muhimu vya mifumo ya mifereji ya maji kwa mimea ya viwanda ya chuma nyepesi, muafaka wa nafasi, na paa za shell zilizowekwa. Aina zinazopatikana ni pamoja na mifereji ya chuma iliyopakwa rangi kiwandani, mifereji ya chuma cha pua na mifereji ya maji iliyotengenezwa kwenye tovuti kutoka kwa mabati; wao ni kuulinda kwa eave purlins sekondari au mihimili cantilever chuma.

Muhtasari wa Usanidi wa Mfumo

1. Mwili wa Kupitia Njia Kuu

1) Guta ya chuma iliyopakwa rangi: Hutumia nyenzo ya msingi iliyopakwa aloi ya Al-Zn (AZ150/AZ275) kama paa; unene 0.6-1.0mm; upana wa ufunguzi wa kawaida wa 200/250/300mm; chaguo kuu kwa mimea ya viwanda ya ndani.

2) 304 Gutter ya chuma cha pua: Unene 0.7-1.2mm; iliyoundwa kwa ajili ya maeneo ya pwani na mazingira yenye hatari za kutu za kemikali.

3) Mabati yaliyotengenezwa kwenye tovuti: karatasi ya mabati ya 1.2–2.0mm ya kuzamisha moto iliyopinda kwenye tovuti; yanafaa kwa fremu za nafasi ya muda mrefu na eaves ya muda mrefu zaidi.

2. Vipengele vya Kubeba & Kurekebisha

Mabano ya gutter (bar ya gorofa ya dip-dip au chuma cha pembe): Imewekwa kwa vipindi vya 600-800mm; fasta kwa eave C-sehemu cantilever purlins;

Eve edge purlins na mihimili cantilever: Kusaidia shehena ya gutter.

3. Vifaa vya Pamoja & Kuzuia Maji

Vifuniko vya kuunganisha na sahani za mwisho (kwa ajili ya kuziba mwisho wa gutter);

mkanda wa kuziba usio na maji ya butyl, lanti ya muundo inayostahimili hali ya hewa, na riveti za upofu;

Viungio vya upanuzi: Huwekwa takriban kila mita 12 kwa mifereji ya maji ya muda mrefu zaidi ili kushughulikia upanuzi na mkazo wa mafuta.

4. Vipengele vya Mfumo wa Downspout

1) Hopa ya maji ya mvua: Imechomekwa au iliyowekwa kwa urahisi hadi chini ya mfereji wa kupitishia maji ya mvua;

2) Downspout: Bomba la PVC / bomba la chuma la mabati / bomba la pande zote la chuma lililotiwa rangi (kipenyo φ110, φ160);

3) Vibano vya bomba, viwiko, vijiti vya kukusanyia, na viwiko vya kutokwa na maji ya kiwango cha chini.

5. Paa Edge Finishing Accessories

Kumulika kwa sikio, trim ya ukingo wa mfereji, upanuzi wa paneli za paa (kuzuia maji), na kung'aa kwa mwisho wa gable; hizi huzuia maji ya mvua kurudi nyuma chini ya eaves.

6. Nyenzo za Msaada

Insulation (inatumika kwa nje ya mifereji ya maji katika mikoa ya baridi ili kuzuia kufungia) na mkanda wa kizuizi cha mvuke.

Mipangilio ya Kawaida ya Usanidi

1. Kiwanda cha kawaida cha bara: Gutter ya chuma iliyopakwa rangi AZ150 + mabano ya mabati + PVC110 downspout + butilant sealant

2. Kiwanda cha mvua kinachonyesha kando ya mto: AZ275 (mipako ya juu ya zinki) mfereji wa chuma uliopakwa rangi + viunga vya mabati + viungio vya ziada vya upanuzi

3. Paa la nafasi ya mtambo wa Pwani / Kemikali: 304 mfereji wa chuma cha pua + mfumo wa chini wa chuma cha pua + insulation ya nje kwa ajili ya ulinzi wa kugandisha

Usanidi wa Kupambana na kutu

1. Mfumo wa Gutter ya Paa ya Chuma iliyopakwa rangi kwa Majengo: AZ150 kwa maeneo ya bara, AZ275 kwa maeneo ya pwani;

2. Chuma cha pua: Daraja la 304; mabano ni enhetligt moto-kuzamisha mabati (mipako unene ≥80μm).

Je, ni faida gani kuu?

I. Nyepesi; haina kuongeza mzigo kwenye muundo mkuu wa chuma

Mifereji ya chuma iliyopakwa rangi au chuma cha pua huundwa kutoka kwa nyenzo za kupima nyembamba na uzito wake ni mdogo sana kuliko mifereji ya simiti iliyotupwa. Wanaweza kuulinda moja kwa moja kwa purlins eave bila kuhitaji nguzo kubwa za chuma au mihimili ya pete, na hivyo kuokoa gharama ya muundo mkuu wa chuma. Zinafaa kwa mifumo mbalimbali ya kuezekea chuma ya muda mrefu, ikijumuisha fremu ngumu za lango, fremu za nafasi, na makombora yaliyowekwa wazi.

II. Ujenzi wa haraka, mkusanyiko kavu, na muda mfupi wa mradi

Sehemu za mifereji ya maji iliyokamilishwa na kiwanda hukusanywa kwenye tovuti kwa kutumia riveti na viungio vilivyofungwa, na kuondoa michakato ya unyevu kama vile uundaji wa fomu, uwekaji na upakaji. Ufungaji wa sehemu za haraka wa miisho ya muda mrefu zaidi kwa kiasi kikubwa hupunguza awamu ya kumalizia paa, ambapo mifereji ya simiti huhitaji muda mrefu wa kuponya na hutegemea sana hali ya hewa.

III. Uadilifu bora wa kuzuia maji na hatari ya chini ya uvujaji

1. Paneli zinaundwa kupitia bending jumuishi, kuhakikisha hakuna seams katika mwili wa jopo; Viungio vina mfumo wa kuzuia maji mara tatu: mkanda wa kuziba wa butilamini, lanta inayostahimili hali ya hewa, na rivets.

2. Viungo vya upanuzi vilivyounganishwa vinashughulikia upanuzi na kupungua kwa joto, kuzuia nyufa na uvujaji katika mifereji ya muda mrefu inayosababishwa na mkazo wa joto; mifereji ya saruji inakabiliwa na kupasuka, kushindwa kwa viungo, na kuvuja baadae.

IV. Upangaji wa nyenzo rahisi; hali ya hewa na upinzani wa kutu unaofaa kwa mazingira mbalimbali

Ndani ya nchi: chuma cha rangi ya AZ150 Al-Zn; Maeneo ya mto yenye mvua: AZ275 (mipako ya juu ya zinki);

Kanda za Pwani/kemikali: 304 chuma cha pua. Nyenzo zimeundwa kulingana na mazingira kavu, ya mvua na ya kunyunyizia chumvi, ambayo hutoa maisha ya huduma ya miaka 8-25.

V. Kubadilika kwa muundo wa juu; yanafaa kwa eaves isiyo ya kawaida

Upindaji maalum huruhusu makombora yaliyojipinda, miisho yenye umbo la feni, na miamba yenye upana tofauti, inayosaidia kwa urahisi paa za mviringo au zisizo za kawaida; kinyume chake, kujenga mifereji ya saruji isiyo ya kawaida ni gharama kubwa na ngumu.

VI. Matengenezo rahisi baada ya ufungaji

Uvujaji wa ndani unaweza kurekebishwa kwa kuchukua nafasi ya sehemu moja ya gutter na kuziba tena; kubuni inayoweza kufunguliwa inaruhusu kuondolewa kwa urahisi kwa uchafu uliokusanywa; nyenzo za chuma zinaweza kutumika tena na zinaweza kubomolewa na kutumika tena wakati wa ukarabati wa kituo.

VII. Mifereji ya maji laini; kuta laini za ndani huzuia mkusanyiko wa mashapo

Uundaji wa baridi-baridi huhakikisha kuta laini, gorofa za ndani ambazo hupinga mkusanyiko wa matope na uchafu; mtiririko wa haraka wa maji ya mvua na uwezo wa juu wa mifereji ya maji wakati wa dhoruba kali (ikilinganishwa na njia mbaya za saruji) hupunguza hatari ya kufurika na kurudi nyuma kwenye paa.

VIII. Gharama zinazoweza kudhibitiwa

Gharama ya jumla ya mifumo ya kawaida ya mifereji ya paa ya chuma ni ya chini kuliko ile ya mifereji ya simiti iliyotupwa, na faida kubwa zaidi za kiuchumi kwa paa za fremu za muda mrefu zaidi na za nafasi kubwa.

Vipambanuzi muhimu ni vipi?

I. Ubunifu Nyepesi Sambamba na Miundo ya Chuma

Chuma chenye kuta nyembamba au mifereji ya chuma cha pua ni nyepesi sana; zinaweza kusimamishwa kwa kutumia visu au mabano pekee bila kuhitaji nguzo kubwa za chuma au misingi. Ni chaguo linalopendekezwa kwa fremu za nafasi, makombora yaliyowekwa wazi, na paa za chuma nyepesi za muda mrefu. Kinyume chake, mifereji ya simiti huweka mizigo mizito iliyokufa na inahitaji mihimili ya ziada ya simiti, na kuongeza kwa kiasi kikubwa gharama za ujenzi wa kiraia.

II. Mkutano wa Kavu na Ufungaji wa Haraka

Mashimo ya mifereji ya maji yanatengenezwa kiwandani kwa urefu maalum na kuunganishwa kwenye tovuti kwa kutumia riveti na vizibao, hivyo basi kuondoa uhitaji wa kutengeneza uundaji, umiminaji, upakaji, au kutibu. Ufungaji wa vifaa vya ujenzi wa majengo ya kiwanda yanayochukua makumi ya maelfu ya mita za mraba unaweza kukamilika kwa siku chache tu. Mifereji ya zege huzuiliwa na halijoto na hali ya hewa (mvua/theluji) na huhitaji muda mrefu wa kuponya, na hivyo kusababisha tofauti kubwa katika muda wa ujenzi.

III. Kuegemea Juu kwa Kuzuia Maji na Upanuzi wa Joto/Upinzani wa Kupunguza

1. Mifereji ya maji ina miili isiyo imefumwa, iliyopinda kabisa na viungo kati ya sehemu pekee. Mifumo hutumia mkanda wa butilamini, kifunika hali ya hewa inayostahimili hali ya hewa, na viungio vya upanuzi ili kuondoa hatari za kupasuka kutokana na upanuzi wa mafuta na kubana.

2. Mifereji ya zege hukabiliwa na kupasuka, kuvuja, na kushindwa kwa viungo kutokana na upanuzi wa joto, kusinyaa na kutulia. Mifereji ya PVC huwa brittle na kupasuka katika halijoto ya chini, huku ikiharibika na kushuka kwenye joto la juu.

IV. Ukadiriaji Nyenzo kwa Ustahimilivu wa Kutu wa Kanda Maalum

Chaguo ni kati ya AZ150 Al-Zn iliyopakwa (bara) na AZ275 ya chuma kilichopakwa cha zinki ya juu (maeneo ya mvua) hadi 304 chuma cha pua (sehemu za pwani/kemikali), zinazotoa huduma ya maisha kutoka miaka 5 hadi 25. Njia mbadala kama vile mifereji ya matofali hukabiliwa na ung'aavu na hali ya hewa, simiti huporomoka kwa urahisi na PVC ya kawaida huharibika chini ya mionzi ya jua.

V. Uundaji wa Juu kwa Paa Zisizo za Kawaida

Upindaji kwenye tovuti huruhusu ubinafsishaji kutoshea miingo iliyopinda (magamba yaliyowekwa wazi), mikunjo yenye umbo la feni, na miingo ya sehemu tofauti. Kujenga mifereji isiyo ya kawaida kutoka kwa saruji au matofali ni ngumu na ya gharama kubwa.

VI. Kuta Laini za Ndani kwa Mifereji Bora ya Maji

Uundaji wa maji baridi huhakikisha kuta laini za ndani zinazopinga mkusanyiko wa mashapo, kuhakikisha mifereji ya maji isiyozuiliwa wakati wa mvua kubwa na kupunguza hatari ya kurudi kwa maji kwenye paa. Mifereji ya zege na tofali ina mambo ya ndani ambayo ni mbovu ambayo hunasa mashapo, na hivyo kuifanya iwe rahisi kuziba na kufurika.

VII. Faida katika Matengenezo na Kubomoa

Uvujaji wa ndani unahitaji tu disassembly ya sehemu maalum kwa ajili ya kuziba tena na kutengeneza; kwa ajili ya ukarabati wa kiwanda, mfumo unaweza kubomolewa kikamilifu na kutumika tena, na nyenzo za chuma zinaweza kurejeshwa kwa thamani. Kinyume chake, mifereji ya saruji iliyoharibiwa au ya matofali lazima ing'olewe na kujengwa upya, na hivyo kuzalisha taka kubwa ya ujenzi ambayo haiwezi kutumika tena.

VIII. Ufanisi Bora wa Gharama

Gharama ya jumla ya Mfumo wa Guta wa Paa la Chuma kwa Majengo ni ya chini kuliko ile ya mifereji ya simiti iliyotupwa; inatoa faida kubwa ya gharama dhidi ya mifereji ya chuma cha pua na njia maalum za mawe.

Mchakato wa Kawaida wa Utengenezaji

I. Ukaguzi wa Malighafi

1. Mfumo wa Gutter ya Paa ya Chuma iliyopakwa rangi kwa Majengo: AZ150/AZ275 Al-Zn iliyofunikwa na safu, unene wa 0.6-1.0mm;

2. Chuma cha pua: coils 304 za chuma cha pua, 0.7-1.2mm; thibitisha unene, mipako, na filamu ya rangi; hakikisha nyuso hazina mikwaruzo na kutu.

II. Kufungua na Kukata

Pakia koili ya chuma kwenye kifunua → kata kwa urefu kulingana na upana uliotengenezwa wa mfereji wa maji; ondoa nyenzo zenye kasoro kutoka kwa ncha za coil.

III. Kukunja na kutengeneza

1. Lisha vipande nyembamba kwenye mashine ya kukunja ya CNC; pinda kwenye wasifu wa kawaida wa mfereji wa umbo la U kulingana na michoro (upana wa kawaida wa ufunguzi: 200/250/300mm);

2. Imeundwa kupitia bending jumuishi; mwili wa gutter hauna seams za kati, na radii ya kona ni laini.

IV. Komesha Utengenezaji wa Kufaa

Kata kutoka kwa malighafi sawa: bend na kuunda vifuniko vya mwisho, vifuniko vya kuunganisha vya upanuzi, sahani za kuunganisha hopper ya maji ya mvua, na vipengele vinavyowaka.

V. Kukata Mashimo

Mashimo ya CNC-kata kwa maduka ya maji ya mvua; hakikisha kingo ni nyororo na hazina burr kwa mkusanyiko unaofuata wa hopa.

VI. Ukaguzi wa Bidhaa Umekamilika

1. Pima upana wa ufunguzi wa njia, kina, na vipimo vya kupinda;

2. Kagua nyuso za rangi / chuma cha pua kwa dents au nyufa; rekebisha vitu vyovyote visivyolingana.

VII. Ufungaji

Funga mifereji ya maji ya mtu binafsi katika filamu ya kinga → stack kwenye pallets za mbao kwa kategoria; lebo na vipimo, nyenzo, na urefu; pakiti kofia na mabano tofauti katika masanduku.

VIII. Usindikaji wa Vipengele vya Usaidizi

1. Mabano ya mifereji ya maji: Kukata na kupinda kwa mabati ya bapa ya moto au chuma cha pembeni;

2. Mabomba ya chini, viwiko, na vibano vya mabomba: Kukata na kusindika kwa ukubwa.

IX. Ufungaji na Mkusanyiko kwenye tovuti

1. Weka mabano ya mabati kwenye miisho yenye nafasi ya 600-800mm;

2. Nafasi sehemu za gutter; kwenye viungo vinavyoingiliana, weka mkanda wa kuziba butilamini, uimarishe na rivets za vipofu, na ufungeni nje na sealant inayostahimili hali ya hewa;

3. Weka viungo vya upanuzi kwa sehemu za muda mrefu zaidi; kufunga mabomba ya maji ya mvua na mabomba ya chini;

4. Panua paneli za paa ndani ya upande wa ndani wa gutter; sakinisha eave flashing/trim ili kuhakikisha muhuri usio na maji.

X. Tofauti Muhimu katika Uchakataji: Chuma Kilichopakwa Rangi dhidi ya Chuma cha pua

Chuma kilichopakwa rangi: Hakuna matibabu ya kuzuia kutu baada ya kuunda; inategemea mipako iliyotumiwa na kiwanda / kumaliza rangi;

Chuma cha pua: Hukabiliwa na kukwaruza wakati wa kuinama; filamu ya kinga inayotumika wakati wote wa usindikaji; welds kwenye tovuti zilizofungwa ili kuzuia kutu.

Vigezo vya Utendaji wa Msingi

I. Vigezo vya Nyenzo vya Msingi

1. Mfumo wa Gutter wa Paa la Chuma kwa Majengo (Chuma Iliyopakwa Al-Zn)

Mipako: AZ150 g/m² (ndani); AZ275 g/m² (maeneo ya pwani/mvua nyingi)

Unene wa kawaida: 0.6, 0.7, 0.8, 1.0 mm

Aina ya mipako: PE/HDP/PVDF (viwango vinavyolingana na paneli za paa)

2. 304 Gutter ya Chuma cha pua (Pwani/Matumizi ya Sekta ya Kemikali)

Nyenzo: 06Cr19Ni10 (304)

Unene wa kawaida: 0.7, 0.9, 1.0, 1.2 mm

II. Vipimo vya Gutter (Kiwango cha Sekta)

1. Upana wa ufunguzi wa juu: 200/250/300mm (ya kawaida zaidi); saizi zisizo za kawaida zinapatikana kwa ombi;

2. Kina cha gutter: 120-180mm;

3. Urefu wa kawaida wa kiwanda: 3m, 4m, 6m; sehemu za muda mrefu zaidi zilizokusanywa kwenye tovuti.

III. Vigezo vya Vipengele vya Ancillary

1. Mabano ya mabati: Q235 chuma, moto-kuzamisha mabati; unene 3.0-5.0 mm; nafasi ya ufungaji 600-800 mm;

2. Viungo vya upanuzi: Kawaida imewekwa kila m 10-12; posho ya upanuzi ± 25 mm;

3. Mfumo wa bomba la chini: Hopa za maji ya mvua zilizounganishwa na bomba la chini (kipenyo φ100, φ160; zinapatikana katika PVC, chuma kilichopakwa rangi, au chuma cha pua).

IV. Vigezo vya Nyenzo vya Kufunga

1. Mkanda wa kuzuia maji ya Butyl: Upana wa 15/20 mm; upinzani wa joto -40 ° C hadi 90 ° C;

2. Silicone sealant inayostahimili hali ya hewa: Daraja la nje; Sugu ya UV na isiyo na maji.

V. Mzigo wa Mifereji ya maji na Uzito uliokufa

1. Rejea uzito uliokufa: 0.8 mm ≈ 6.4 kg / m; 1.0 mm ≈ 8.0 kg/m;

2. Uwezo wa mifereji ya maji: 250 mm (upana) × 150 mm (kina) gutter ≈ 0.028 m³ / m; ya kutosha kwa mifereji ya maji ya kawaida ya mvua.

VI. Maeneo ya Ulinzi wa Kutu

1. AZ150+PE: Majengo ya kiwanda kavu ya bara; maisha ya huduma miaka 8-10;

2. AZ275+HDP: Maeneo ya mto yenye mvua; maisha ya huduma miaka 12-18;

3. 304 Chuma cha pua: Maeneo ya Pwani (mnyunyizio wa chumvi) na kanda za mimea ya kemikali; maisha ya huduma miaka 20+.
